一、平台背景

为什么要设计和实现一个云压测平台，而不是使用现有开源压测工具？

平台化：企业需要一个平台化的压测工具，每个团队都可以在这个平台上协作，而开源工具大多是 C/S 类型（客户端 / 服务器体系结构），缺乏平台化支持。
标准化：企业需要一个统一的标准化压测平台，最好能够和公司的其他平台集成，而开源工具在这方面的扩展性一般不强。
控制成本：企业需要控制压测平台的维护成本，对于规模大的公司，自研优于使用开源。虽然开源压测工具由社区维护，但反馈较慢，自己维护的成本又比较高，不如重写一个或者二次开发。

二、压测工具对比

2.1 开源工具

Apache JMeter

Apache JMeter是Apache组织开发的基于Java的压力测试工具。Apache JMeter具备如下特性：

支持分布式施压。
支持图形化界面，且支持流程编排，同时支持断言、逻辑控制器等高级指令，可满足复杂业务压测需求。
扩展性强，开发、测试人员可通过编写自己的插件，满足各种压测需求。
技术生态好，有强大的开源社区支持，开发者活跃度高。
支持查看资源监控、性能报告，但可查看的监控和报告指标较少。
基于并发模型，受限于JVM，单机无法支持超高并发。且只支持并发施压模型，不支持吞吐量施压模型。
开源支持的分布式能力无法大规模应用到生产环境，部署成本高。
不支持测试用例管理、压测脚本管理等功能

ApacheBench

ApacheBench（ab）是一款针对HTTP协议做性能压测的命令行工具。ApacheBench具备如下特性：

具有较好的扩展性。
支持协议单一。对HTTP协议支持度较好，不支持主流的HTTPS、WebSocket等协议。
支持请求总数、并发数、压测时长控制。
作为一款命令行压测工具，上手较为简单。
单机压测工具，无分布式施压能力，无可视化界面。
不支持链路编排、场景管理等功能，无法做带业务含义的复杂压测。
单次压测，只能对单个域名或地址发起流量请求。
压测统计指标维度少，缺少压测过程中的统计数据，无法获取系统负载等指标

wrk

wrk是一款针对HTTP协议的基准测试工具。wrk具备如下特性：

轻量级性能测试工具，安装简单。
学习成本低。
基于异步事件驱动框架，单机支持并发高。
单机压测工具，无分布式施压能力。
只支持HTTP协议。
无可视化界面，不支持流程编排、断言等能力，无法满足复杂压测需求。

2.2 能力对比

对比项		商用PTS	Jmeter	AB	wrk
成本	学习成本	低	中	低	低
成本	是否收费	是	开源免费	开源免费	开源免费
分布式能力	支持分布式	是	是，有性能缺陷	否	否
引擎能力	支持多协议	是	是	否	否
引擎能力	施压量级	高	中	低	低
压测场景	是否支持流程编排	是	是	否	否
压测场景	支持断言/出参提取	是	是	否	否
数据构造	支持文件数据源	是	是	否	否
数据构造	支持使用函数生成	是	是	否	否
压力控制	支持并发模式	是	是	是	是
	支持阶梯递增	是	是	否	否
	支持吞吐量模式	是	否	否	否
	压测过程手动调速	是	否	否	否
数据可视化	支持实时数据监控	支持	支持，维度有限	不支持	不支持
	支持压测报告	支持	支持，报告简单	支持，报告简单	支持，报告简单
	支持施压机系统监控数据	支持	不支持	不支持	不支持

2.3 引擎选型

综上比较，JMeter无论是功能完整度，社区成熟度还是受众方面都明显优于其他开源工具，并且JMeter作为顶级开源项目，其插件丰富，二次开发成本较低，故使用JMeter作为压测平台底层测试引擎。

三、Jmeter概览

3.1 Jmeter介绍

启动方式

Jmeter压测启动方式主要有下面两种：

脚本命令执行

# 平台根据前端的操作，自动拼接出一行可执行的命令，然后在指定服务器上执行这段脚本。
# 相当于是手工敲的命令平台帮着拼接和回车执行了。
# 即便是前端来生成测试脚本，也可以先保存成 jmx 文件，再脚本执行。
# 特点是平台和 Jmeter_Home 完全分离，带来的：
# 1. 平台代码可以不用 Java 写了，什么语言写都可以，仅仅是拼装命令。
# 2. 毕竟是脚本执行，Jmeter 随意切换版本。
# 3. 平台和 Jmeter 可以不部署在同一台服务器上，即不是相同的进程内了。
# 4. Jmeter 挂掉不影响平台运行。
 jmeter -n -t create.jmx -l test.jtl

Jmeter的API调用执行，平台代码需要使用Java编写，调用较简单

 // 基于jmx文件创建并启动引擎
    HashTree tree= SaveService.loadTree(jmxFile);
    StandardJMeterEngine engine = new StandardJMeterEngine();
    engine.configure(tree);
    engine.run();

平台这两种都支持：

对于接口调试或者场景调试这种临时一次性的操作，通过Jmeter的API调用执行。
对应启动场景这种长时间压测任务，通过在容器Pod里面启动脚本命令执行。

核心组件

JMeter 有多种组件，我们重点看下这七类：配置元件、取样器、定时器、前置处理器、后置处理器、断言、监听器。我们来看下它们各自的作用。

配置元件：用于初始化变量，以便采样器使用。类似于框架的配置文件，参数化需要的配置都在配置元件中。
前置处理器：在进行取样器请求之前执行一些操作，比如生成入参数据。
定时器：一般用来指定请求发送的延时策略。在没有定时器的情况下，JMeter 发送请求是不会暂停的。
取样器：承担 JMeter 发送请求的核心功能，支持多种请求类型，如 HTTP、FTP、JDBC 等，也可以使用 Java 类型的请求进行自定义编写。
后置处理器：在取样器请求完成后执行一些操作，通常用于处理响应数据，从中提取需要的值。
断言：主要用于判断取样器请求或对应的响应是否返回了期望的结果。
监听器：监听器可以在 JMeter 执行测试的过程中搜集相关的数据，然后将这些数据在 JMeter 界面上以树、图、报告等形式呈现出来。不过图形化的呈现非常消耗客户端性能，在正式性能测试中并不推荐使用。

二次开发

自定义Sample

自定义一个JavaSampler需实现下面接口方法即可，其他组件类似实现对应接口方法

public interface JavaSamplerClient {
    /**
     * 初始化
     */
    void setupTest(JavaSamplerContext context);

    /**
     * 具体逻辑实现
     */
    SampleResult runTest(JavaSamplerContext context);

    /**
     * 收尾工作
     */
    void teardownTest(JavaSamplerContext context);

    /**
     * 在Jmeter中显示的属性
     */
    Arguments getDefaultParameters();
}

3.2 Jmeter不足

不足

不支持压测场景管理/复杂的压力控制
不支持弹性压测和报告实时查看
原生分布式集群压测有性能瓶颈

分布式执行和单机执行方式的差异较大，需要做很多额外配置，数据文件需要手动上传
master 节点通常不参与压测，而是收集 slave 节点的压测信息，这会造成一定程度上的资源浪费
slave 节点会将每个请求打点都实时回传给 master 节点，造成大量的带宽消耗和单点瓶颈

扩展

针对上面这些不足，我们可以考虑在平台层来实现这些功能。针对分布式压测我们可以在每台压测机中启动一个压测引擎（基于Jmeter），它能够与压测平台服务器建立通信，这样平台就可以直接对压测机进行调度，相当于我们在平台层重新实现分布式调度功能。

分布式压测	Jmeter	压测平台实现
压测脚本分发	master节点进行分发	平台服务统一分发
数据文件分发	用户自行上传到每台压测机	通过对象存储统一获取，根据压测机数量切分文件
结果回传	各slave节点实时回传到master节点	异步回传到平台，统一聚合和入库

四、平台设计和实现

4.1 平台方案

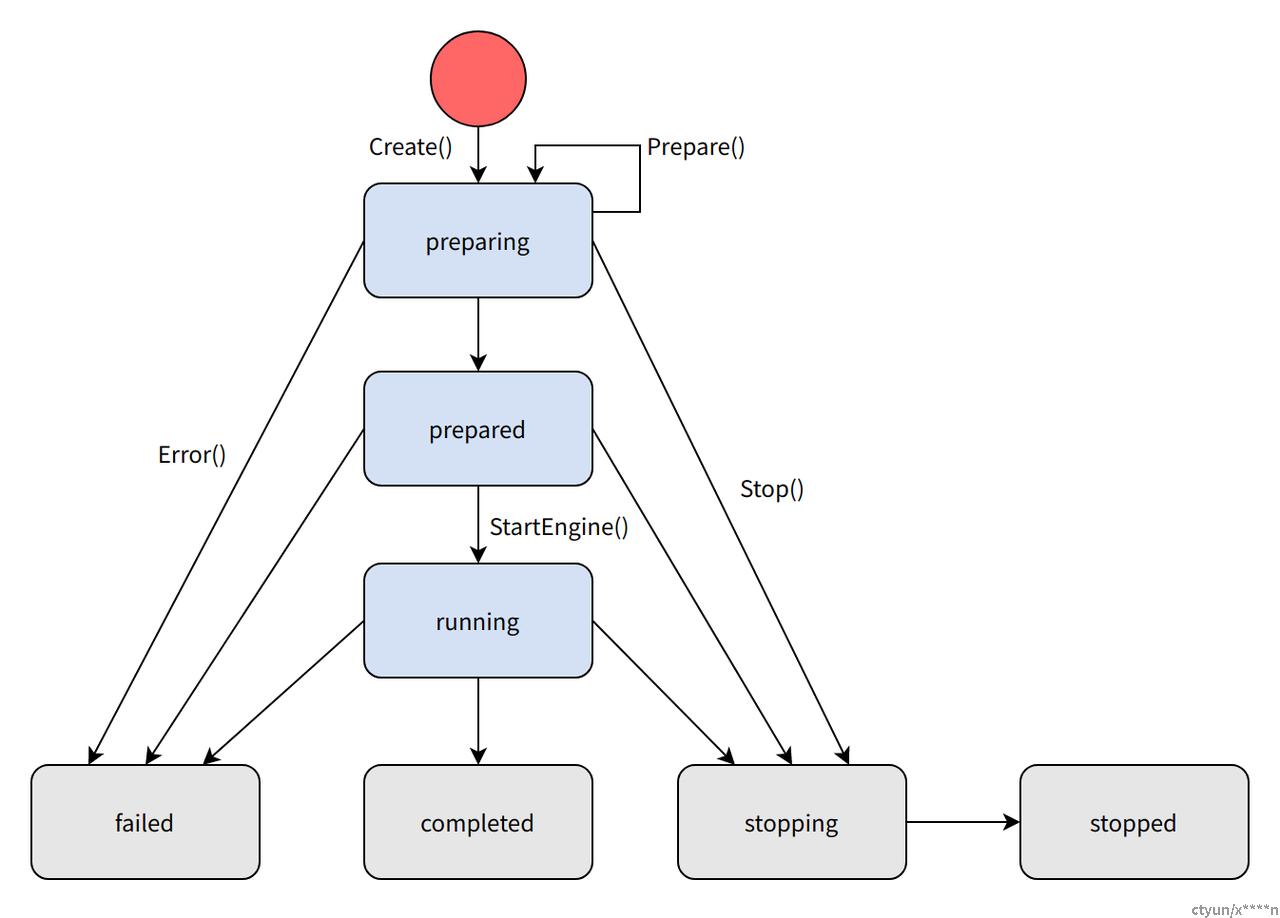

状态机

状态机是分布式压测的核心，控制中心和各个压测引擎的行为都受状态机变化的影响。

创建任务（JobExecution）并开始执行以后，各个任务分片（JobSliceExecution）首先会进入 preparing 状态，各个压测引擎会从云存储下载各自对应的脚本数据，下载完成后作为压测引擎的数据输入。如果下载失败则会重试，即 Prepare。
如果所有压测引擎都成功下载了脚本数据，则相继进入 prepared 状态，等全部进入 prepared 状态后，JobExecution 也会进入 prepared 状态，并向各个压测引擎发起执行指令，各个 JobSliceExecution 进入 running 状态，等所有压测引擎执行完成且各个 JobSliceExecution 变成 completed 状态之后，JobExecution 也会进入 completed 状态，此时压测任务执行完成并生成压测报告。
如果各个任务分片在 preparing、prepared 或 running 过程中有任何一个出错，则出错的分片会进入 failed 状态并通知控制中心，控制中心则控制其他分片中止正在执行的任务并进入 Stopping 状态，等这些分片中止成功并都变成 stopped 状态后，JobExecution 会被置成 failed 状态。
支持手动停止压测任务，这时候 JobSliceExecution 和 JobExecution 都会被置成 stopping->stopped 状态。

脚本生成

我们可以知道需要构建的 jmx 结构，最外层是 TestPlan，TestPlan 是 HashTree 结构，包含 ThreadGroup（线程组）、HTTPSamplerProxy、ResultCollector（结果收集）等节点。

<?xml version="1.0" encoding="UTF-8"?>
<jmeterTestPlan version="1.2" properties="5.0" jmeter="5.5">
    <hashTree>
        <TestPlan guiclass="TestPlanGui" testclass="TestPlan" testname="测试计划" enabled="true">
        </TestPlan>
        <hashTree>
            <ResultCollector guiclass="ViewResultsFullVisualizer" testclass="ResultCollector" testname="查看结果树" enabled="true">
            </ResultCollector>
            <hashTree/>
            <ThreadGroup guiclass="ThreadGroupGui" testclass="ThreadGroup" testname="线程组" enabled="true">
            </ThreadGroup>
            <hashTree>
                <HTTPSamplerProxy guiclass="HttpTestSampleGui" testclass="HTTPSamplerProxy" testname="HTTP请求" enabled="true">
                </HTTPSamplerProxy>
                <hashTree/>
            </hashTree>
            <ThreadGroup guiclass="ThreadGroupGui" testclass="ThreadGroup" testname="线程组" enabled="true">
            </ThreadGroup>
            <hashTree>
                <HTTPSamplerProxy guiclass="HttpTestSampleGui" testclass="HTTPSamplerProxy" testname="HTTP请求" enabled="true">
                </HTTPSamplerProxy>
                <hashTree/>
            </hashTree>
        </hashTree>
    </hashTree>
</jmeterTestPlan>

Jmeter的API

通过Jmeter的API将页面多个协议转换为JMX脚本

//创建执行计划
    TestPlan testPlan = new TestPlan("创建 JMeter 测试脚本");
    testPlan.setProperty(TestElement.TEST_CLASS, TestPlan.class.getName());
    testPlan.setProperty(TestElement.GUI_CLASS, TestPlanGui.class.getName());
    testPlan.setUserDefinedVariables((Arguments) new ArgumentsPanel().createTestElement());
    //创建 ThreadGroup
    ThreadGroup threadGroup = new ThreadGroup();
    threadGroup.setName("Example Thread Group");
    threadGroup.setNumThreads(1);
    threadGroup.setRampUp(1);
    threadGroup.setProperty(TestElement.TEST_CLASS, ThreadGroup.class.getName());
    threadGroup.setProperty(TestElement.GUI_CLASS, ThreadGroupGui.class.getName());
    //创建 Sampler
    HTTPSamplerProxy httpSamplerProxy = new HTTPSamplerProxy();
    httpSamplerProxy.setDomain("127.0.0.1:8080/index");
    httpSamplerProxy.setPort(80);
    httpSamplerProxy.setPath("/");
    httpSamplerProxy.setMethod("GET");
    httpSamplerProxy.setName("Open ip");
    httpSamplerProxy.setProperty(TestElement.TEST_CLASS, HTTPSamplerProxy.class.getName());
    httpSamplerProxy.setProperty(TestElement.GUI_CLASS, HttpTestSampleGui.class.getName());
    //创建结果收集器
    ResultCollector resultCollector = new ResultCollector();
    resultCollector.setName(ResultCollector.class.getName());
    //构建 HashTree
    HashTree subTree = new HashTree();
    subTree.add(httpSamplerProxy);
    subTree.add(loopController);
    subTree.add(threadGroup);
    subTree.add(resultCollector);
    HashTree tree = new HashTree();
    tree.add(testPlan,subTree);

XML工具包

通过dom4j递归扫描Jmx脚本元素进行处理

SAXReader reader = getSAXReader();
// 将jmx输入流转换为Document
Document document = reader.read(source);
Element jmeterTestPlan = document.getRootElement();
List<Element> childNodes = jmeterTestPlan.elements();
for (Element ele : childNodes) {
    parseHashTree(ele);
}

启动压测

弹性压测

用户进行压测时需根据压测参数动态部署压测节点，在压测完成后自动回收压测节点资源。

以每个虚机4C8G设置固定并发（需根据实际测试换算）来换算虚机数量，每个虚机里运行压测引擎作为一个节点。这样有两个好处：

节点易管理：节点统一资源规格，节点调度分配计算实现较简单。
节点易扩展：可通过虚机数量控制并发数，从而提升压测上限。

压力控制

JMeter 提供了吞吐量控制器的插件，我们可以通过设定吞吐量上限来限制 QPS/TPS，能够确保将吞吐量控制在一个固定值上，但这样还远远不够，实际工作中我们希望在每次压测执行时能够随时动态调节吞吐量，这样的功能该如何实现呢？

BeanShell 解释器有一个非常有用的特性——它可以充当服务器，支持可以通过 telnet 或 http 访问。

使用时在 jmeter.properties 中定义以下内容：

beanshell.server.port=9000
beanshell.server.file=../extras/startup.bsh

基于吞吐量控制器，将吞吐量限制值设为占位符（如 ${__P(throughput, 99999999)}，throughput 就是占位符），利用 JMeter 的 BeanShell 功能，通过执行外部命令的方式，在运行时注入具体值，达到动态调节吞吐量的目的。编写 update.bsh BeanShell 脚本为：

import org.apache.jmeter.util.JMeterUtils;

getprop(p){ // get a JMeter property
    return JMeterUtils.getPropDefault(p,"");
}

setprop(p,v){ // set a JMeter property
    print("Setting property '"+p+"' to '"+v+"'.");
    JMeterUtils.getJMeterProperties().setProperty(p, v);
}

setprop("throughput", args[0]);

通过运行命令动态调整TPS

sudo java -jar /<jmeter_home>/lib/bshclient.jar localhost 9000 throughput.bsh <参数>

结果收集

BackendListener

BackendListener是一种异步监听并获取到测试结果的监听器，也就是说测试结果（如HTTP请求的响应结果）都会被封装在SampleResult对象中并被其实现类监听接收。

public interface BackendListenerClient {
    //开启多线程执行压测之前，传入线程上下文，进行前置处理
    void setupTest(BackendListenerContext context) throws Exception; // NOSONAR

    //多线程压测过程中获取到测试结果集，传入当前方法进行处理
    void handleSampleResults(List<SampleResult> sampleResults, BackendListenerContext context);

    //多线程压测结束之后进行一个后置处理
    void teardownTest(BackendListenerContext context) throws Exception;
}

通过实现上面 BackendListenerClient 接口来将异步获取到的测试结果SampleResult进行相应处理，然后将元数据上报至kakfa，最后压测聚合模块通过消费kafka Topic异步来收集测试结果。

报告聚合

由于压测平台自己实现了分布式压测模式，因此在拿到每台压测机的JTL结果文件后，需要自行对这些JTL文件的内容进行合并和解析，并持久化记录下来。

一个JTL文件的片段

timeStamp,elapsed,label,responseCode,responseMessage,threadName,dataType,success,failureMessage,bytes,sentBytes,grpThreads,allThreads,URL,Latency,IdleTime,Connect
1685412971451,15,1111,200,OK,测试场景1-0 1-1,text,true,,301,868,1,1,http://localhost:40050/grpc-gw-push/pushSync,15,0,0
1685412971821,14,1111,200,OK,测试场景1-0 1-1,text,true,,301,868,1,1,http://localhost:40050/grpc-gw-push/pushSync,14,0,0
1685412972017,16,1111,200,OK,测试场景1-0 1-1,text,true,,301,868,1,1,http://localhost:40050/grpc-gw-push/pushSync,15,0,0

JTL 文件对应每一行的单条结果数据的大小很小（大约只有 100 多个字节），但总量很大，如果我们只是简单的将所有数据存储起来，将会占用大量的存储空间，因此结果数据需要做预聚合再存入。

通常以label（JTL 中的 label）作大分类，维度（errorMsg、errorCode 等）作小分类，以时间作为聚合标准，聚合时间随压测时长调整，从而保证存储大小不会过大，又可以汇总比较丰富的数据。
