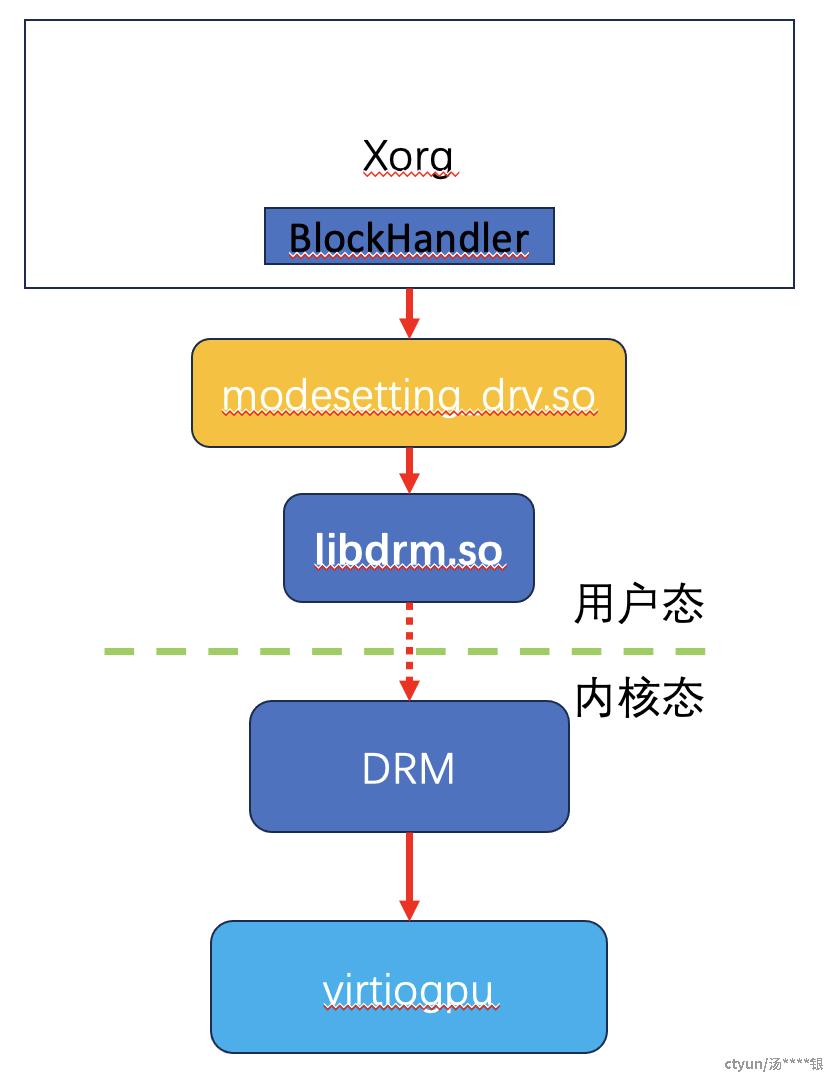

整个2d渲染的流程图如下：
渲染操作从上层图形软件向xserver发起绘图请求；
X协议使用称为Drawing Primitives的原语操作执行所有图形。
这些包括直线绘制、区域填充、弧线和文本绘制。
xorg在framebuffer上执行完最基本的绘图操作之后，通过调用ScreenRec结构体中的BlockHandler方法，发起绘图脏区的刷新出去，驱动gpu进行渲染显示；
BlockHandler方法的具体声明：
typedef void (*ScreenBlockHandlerProcPtr) (ScreenPtr pScreen,void*timeout);
typedef struct _Screen {
...........
ScreenBlockHandlerProcPtr BlockHandler;
...........
} ScreenRec;
目前liunx云桌面，开源的虚拟化gpu类型主要两种：qxl和virtiogpu；本例以virtiogpu来分析；
在virtiogpu模式下，Xorg会选择modesetting作为DDX驱动程序，故BlockHandler方法会被注册到
modesetting模块的msBlockHandler_oneshot函数；
相关代码如下：
static void
ms_setup_scrn_hooks(ScrnInfoPtr scrn)
{
scrn->driverVersion=1;
scrn->driverName="modesetting";
scrn->name="modeset";
scrn->Probe=NULL;
scrn->PreInit=PreInit;
scrn->ScreenInit=ScreenInit;
scrn->SwitchMode=SwitchMode;
scrn->AdjustFrame=AdjustFrame;
scrn->EnterVT=EnterVT;
scrn->LeaveVT=LeaveVT;
scrn->FreeScreen=FreeScreen;
scrn->ValidMode=ValidMode;
}
static Bool
ScreenInit(ScreenPtr pScreen, int argc, char **argv)
{
................
pScreen->BlockHandler = msBlockHandler_oneshot;
................
}
modesetting用户态驱动为Xorg的一部分，具体位置：/usr/lib/xorg/modules/drivers/modesetting_drv.so
msBlockHandler_oneshot函数作为modesetting的脏区刷新操作，最底层会调用drmModeDirtyFB函数，完成脏区刷新区域数据发送到内核驱动的操作；

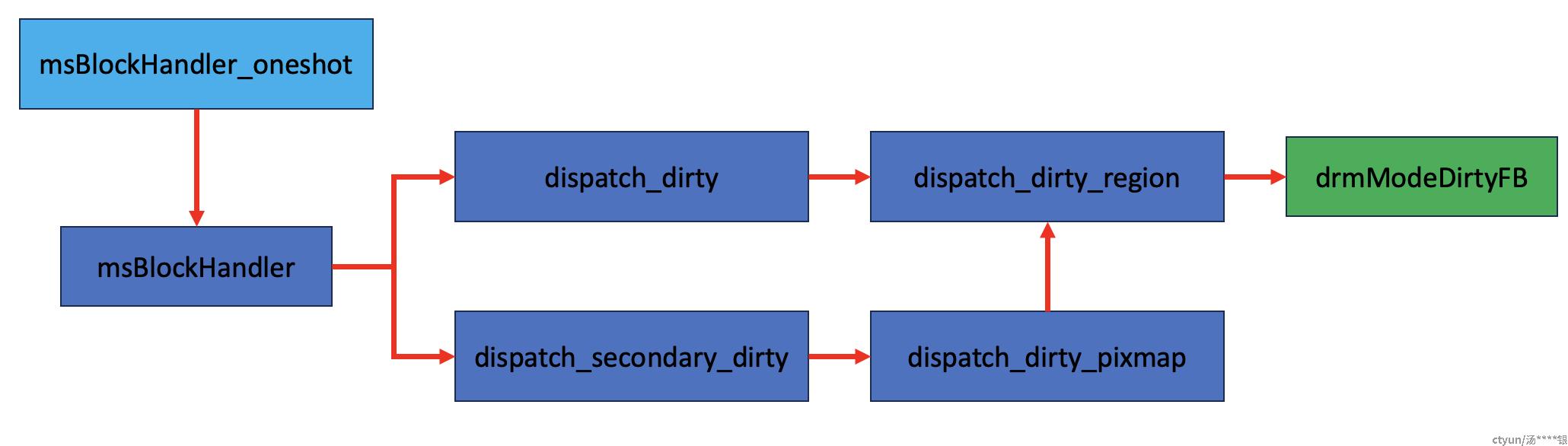

msBlockHandler_oneshot的具体调用层次如下：
drmModeDirtyFB函数是libdrm用户态的DRM_IOCTL_MODE_DIRTYFB系统调用接口，实现了脏区图块信息的下发；
此函数具体代码如下：
int drmModeDirtyFB(int fd, uint32_t bufferId,
drmModeClipPtrclips, uint32_tnum_clips)
{
structdrm_mode_fb_dirty_cmddirty= { 0 };
dirty.fb_id=bufferId;
dirty.clips_ptr=VOID2U64(clips);
dirty.num_clips=num_clips;
returnDRM_IOCTL(fd, DRM_IOCTL_MODE_DIRTYFB, &dirty);
}
接下来分析内核驱动drm:
DRM_IOCTL_MODE_DIRTYFB作为drm驱动的脏区刷新命令，对应的ioctl操作函数为：drm_mode_dirtyfb_ioctl
此函数的核心是调用struct drm_framebuffer_funcs的通用方法dirty；
具体代码如下：
struct drm_framebuffer_funcs {
.......
int (*dirty)(struct drm_framebuffer *framebuffer,
structdrm_file*file_priv, unsignedflags,
unsignedcolor, structdrm_clip_rect*clips,
unsignednum_clips);
};
int drm_mode_dirtyfb_ioctl(struct drm_device *dev,void*data, structdrm_file*file_priv)
{
.........
struct drm_framebuffer *fb;
........
fb = drm_framebuffer_lookup(dev, file_priv, r->fb_id);
if (!fb)
return-ENOENT;
.........
if (fb->funcs->dirty) {
ret=fb->funcs->dirty(fb, file_priv, flags, r->color,clips, num_clips);
} else {
ret=-ENOSYS;
}
........
}
而struct drm_framebuffer_funcs的通用方法dirty具体挂接的函数实现，是根据内核注册的gpu驱动类型来实现回调的；
根据virtiogpu驱动类型，可以找到dirty方法的具体实现函数为：virtio_gpu_framebuffer_surface_dirty
具体代码如下：
static const struct drm_framebuffer_funcs virtio_gpu_fb_funcs = {
.create_handle = drm_gem_fb_create_handle,
.destroy = drm_gem_fb_destroy,
.dirty = virtio_gpu_framebuffer_surface_dirty,
};
而virtio_gpu_framebuffer_surface_dirty主要实现是virtio_gpu_surface_dirty；
virtio_gpu_surface_dirty函数则完成脏区信息发送到virtio_gpu_queue队列，从而被qemu侧获取；
具体代码如下：
static int virtio_gpu_dirty_update(struct virtio_gpu_framebuffer *fb,
boolstore, intx, inty,
intwidth, intheight)
{
..........
virtio_gpu_cmd_resource_flush(vgdev, obj->hw_res_handle,
x, y, x2-x+1, y2-y+1);
return0;
}
void virtio_gpu_cmd_resource_flush(struct virtio_gpu_device *vgdev,
uint32_tresource_id,
uint32_tx, uint32_ty,
uint32_twidth, uint32_theight)
{
structvirtio_gpu_resource_flush*cmd_p;
structvirtio_gpu_vbuffer*vbuf;
cmd_p=virtio_gpu_alloc_cmd(vgdev, &vbuf, sizeof(*cmd_p));
memset(cmd_p, 0, sizeof(*cmd_p));
cmd_p->hdr.type=cpu_to_le32(VIRTIO_GPU_CMD_RESOURCE_FLUSH);
cmd_p->resource_id=cpu_to_le32(resource_id);
cmd_p->r.width=cpu_to_le32(width);
cmd_p->r.height=cpu_to_le32(height);
cmd_p->r.x=cpu_to_le32(x);
cmd_p->r.y=cpu_to_le32(y);
virtio_gpu_queue_ctrl_buffer(vgdev, vbuf);
}
qemu侧通过响应VIRTIO_GPU_CMD_RESOURCE_FLUSH命令，实现脏区信息的更新；
