一、云电脑网络架构

云电脑虚拟网络架构现阶段版本分为:VlAN组网和VXLAN组网两种组网模式。

私有云部署情况下，为了维护简单，会比较多项目使用VLAN组网方式。

以下是两种组网方式主要区别：

VLAN模式

1.租户建立的网络都具有独立的 VLAN  ID，即一个VPC占用一个VLAN  ID；

2.云平台上无任何三层设备，不做任何路由和NAT，VPC网关在核心交换机，即云电脑网关都配置在交换机或路由器等三层设备；

3.租户之间的VPC网段不能有冲突，需提前规划好租户VPC网段；

4.需将连接服务器VPC网卡的交换机端口设置为 Trunk 模式，并设置所允许的 VLAN ID 范围（VPC网段VLAN ID）；

5.Neutron服务：neutron-server、neutron-linuxbridge-agent、neutron-dhcp-agent、neutron-metadata-agent

VXLAN模式

1.每个租户的网络互相之间完全独立，网段可重叠；

2.租户的VPC网络与物理网络完全隔离；

3.需要规划弹性IP，用于VPC做SNAT；

4.VXLAN隧道在服务器之间建立，与物理网络无关；

5.Neutron服务：neutron-server、neutron-l3-agent、neutron-openvswitch-agent.service、neutron-dhcp-agent、neutron-metadata-agent

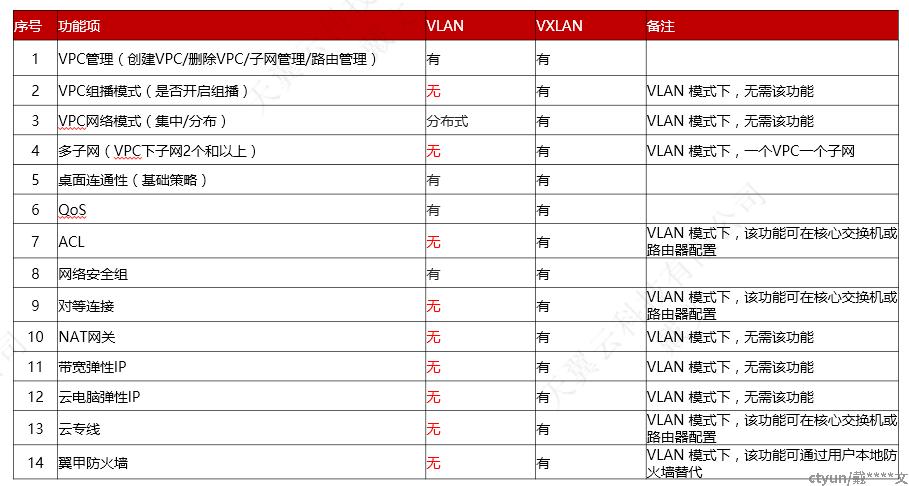

二、VLAN组网与VXLAN组网功能差异

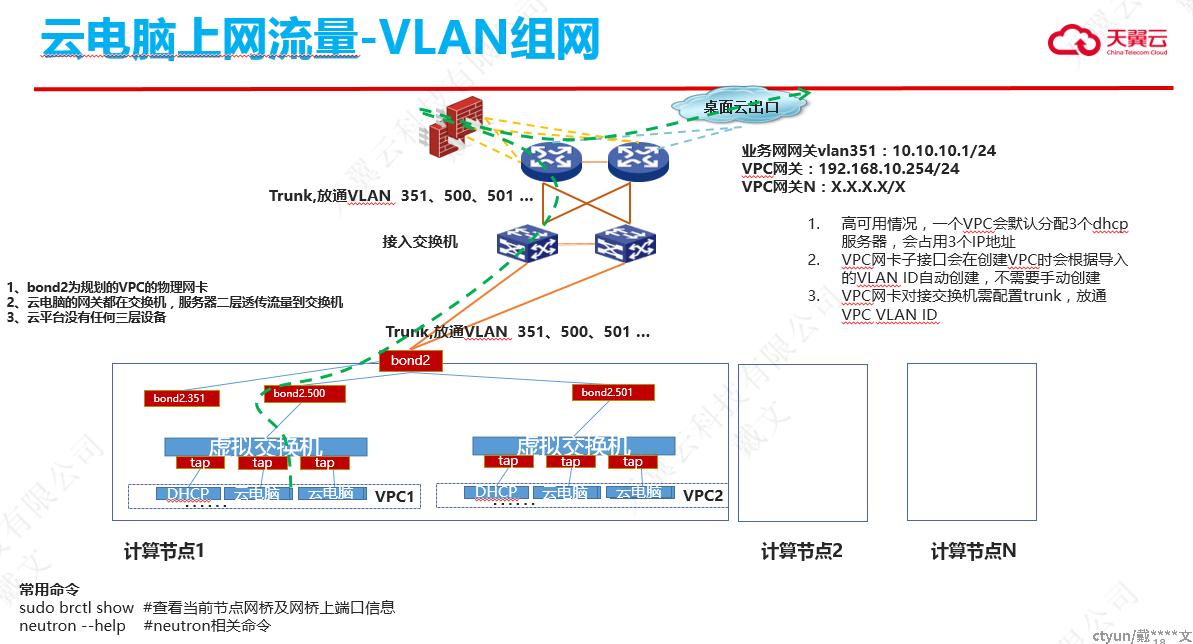

三、VLAN组网云电脑上网流量
