MCLAG 是什么？
MCLAG 的定义（Multichassis link aggregation，跨设备链路聚合）是一种用于网络设备的功能，也被称为多机箱链路聚合。它是一种用于构建高可靠性和高可用性网络的技术。 MCLAG 允许将多个网络设备（通常是交换机）以冗余的方式连接到网络中，形成一个逻辑上的单一设备。这些设备之间通过专用链路进行通信，同时提供链路聚合和负载均衡的功能。 MCLAG 提供了以下主要功能：
1. 冗余和高可用性：通过将多个设备连接到网络中(通常为两个)，MCLAG 提供了冗余路径和设备冗余，以确保网络的高可靠性和可用性。如果一个设备发生故障，其他设备可以接管其功能，无需中断网络连接。
2. 链路聚合：MCLAG 允许将多个物理链路聚合为一个逻辑链路，从而提供更高的带宽和负载均衡。这样可以增加网络的吞吐量和性能。
3. 无状态故障转移：MCLAG 使用无状态故障转移机制，这意味着当一个设备发生故障时，其他设备可以无缝地接管其功能，而无需重新分配 IP 地址或重新建立连接。
4. 网络可扩展性：MCLAG 可以扩展到支持大型网络环境，允许添加更多的设备和链路，以满足不断增长的网络需求。
总之，MCLAG 通过跨设备聚合的方式，提供了冗余、高可用性、链路聚合和负载均衡等功能，以提高网络的性能、可靠性和可用性。
SONIC中MCLAG 的实现

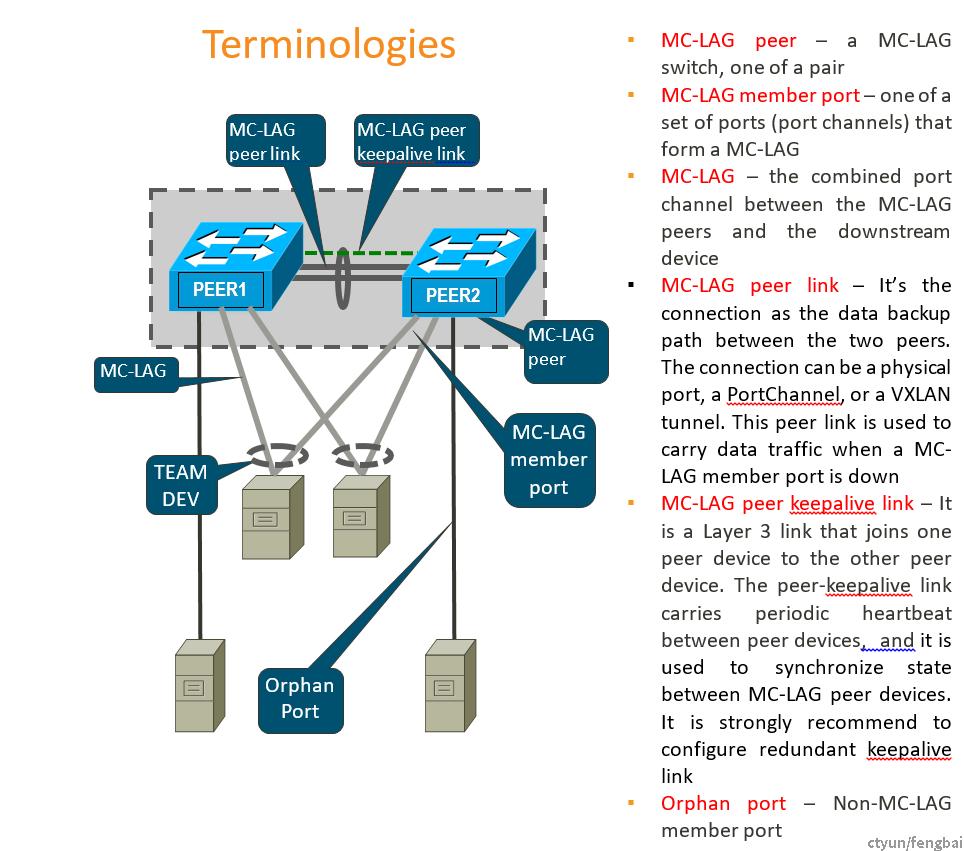

基本概念
在形成MCLAG 的两台物理设备，
MCLAG peer: MCLAG交换机，两台互为邻居关系。
MCLAG member port: 加入Mclag 的 Portchannel端口，两台交换机需要使用相同的portchannel。
MCLAG peerlink: 两个MCLAG peer之间的数据备份链路，当一台设备的member port 故障后，流量通过peerlink link横跨到另外一个设备。
MCLAG peer keepalive link: 建立peer邻居关系的链路，使用ipv4地址确定邻居；该链路用于同步MCLAG状态、周期发送心跳报文。Keepalive link可以和peerlink可使用相同的物理链路，也可以完全分开。
Orphan port: 非MCLAG member port 的端口， 设备单挂在一台MCLAG 设备。
ICCPd
ICCP（Inter-Chassis Communication Protocol，机箱间通信协议）在RFC7275中定义，SONIC中的MLAG控制平面实现了ICCP的轻量级版本。RFC7275具有非常复杂的状态机，需要同步的信息非常繁重，相应地需要进行很多合理性检查。所谓的Lite版本是指MLAG ICCPd仅实现了RFC7275中定义的状态机的一个子集，而不会影响其有用性和完整性。
选举角色
协议使用TCP 连接，端口号为8888，ICCP peer必须处于active或standby 模式。使用IPv4地址来确定角色。本地IP和远程IP是手动配置的，系统会比较这两个IP地址来确定其角色，IP地址较大的是standby ，另一个是active。active的是client，standby 的是server。client主动连接server
状态机，具有六个状态。
- NONEXISTENT（不存在）：该状态是状态机的起始点，表示PE之间不存在ICCP连接。
- INITIALIZED（已初始化）：该状态表示PE之间存在ICCP连接，但尚未交换ICCP能力信息。
- CAPSENT（能力已发送）：该状态表示PE之间存在ICCP连接，并且本地PE已向对等体广告ICCP能力。
- CAPREC（能力已接收）：该状态表示PE之间存在ICCP连接，并且本地PE已从对等体接收和广告ICCP能力。
- CONNECTING（连接中）：该状态表示本地PE已启动ICCP连接并等待对等体的响应。
- OPERATIONAL（运行中）：该状态表示ICCP连接正常运行。
同步信息
- 系统配置：同步系统MAC地址。这是为了提供正确的系统ID以用于LACP。当备用对等体从活动对等体接收到系统MAC时，它会将本地系统ID更改为对等体的系统MAC。
- 聚合配置：同步启用了MC-LAG的端口通道的AGG_ID（端口通道ID、名称、MAC等）信息，这是记录每个对等体的端口通道信息。此信息用于检查一致性，并在MC-LAG成员链路出现故障时在对等链路上启用数据转发。
- 聚合状态：主要与AGG_ID交换启用了MC-LAG的端口通道状态（up/down）。一般来说，如果每个对等体中具有相同名称的portchannel都处于up状态，则禁用peerlink到portchannel的数据转发，以防止数据流直通。当一个对等体的portchannel变为down时，将启用peerlink到portchannel，以便数据流可以直通。
- ARP和ND信息：从内核学习到的ARP条目将与对等体同步。一旦通过ICCP同步了ARP，对等体将动态更新内核中学习到的ARP。ND与ARP类似。
- FDB信息：FDB条目将与对等体同步。
心跳检测
默认保活报文1s、超时15s
配置一致性检查
1. 检查local ip 和 peer ip。
2. 启用MC-LAG的portchannel接口检查：如果是L3接口，则分配的IP地址必须相同。如果它们加入一个VLAN，则VLAN必须相同等。
3. 两个设备中的peerlink必须是相同类型的。
场景举例
L2 mclag member port 均正常时。

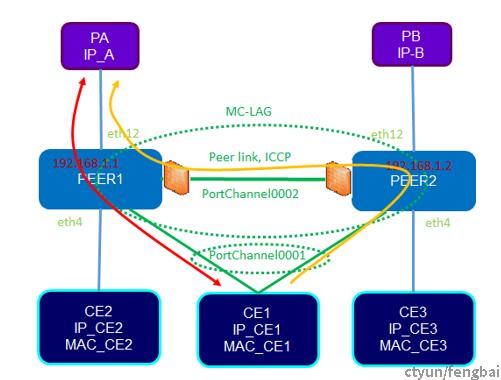

- 在上面的图中，PortChannel0001是启用了MC-LAG的端口通道，状态为up，PortChannel0002是对等链路。PortChannel0001和PortChannel0002位于同一个VLAN中。与PortChannel0001类似，PortChannel0002使用L2转发。假设PA到PEER1的连接是与PortChannel0001相同VLAN的一部分。
- 数据流路径由红色或黄色线表示。
- 从PA到CE1的数据流路径：当流量到达PEER1时，它将匹配CE1的MAC地址，并通过PortChannel0001进行转发。如果PEER1尚未学习到CE1的MAC地址，则流量将在VLAN中广播。PEER2也会接收到广播的数据包，但它不会将数据包转发到启用了MC-LAG的端口。
- 从CE1到PA的数据流路径：CE1可以将流量发送到PEER1或PEER2。PEER2可能已经从PEER1同步了PA的MAC条目。如果PEER2没有PA的MAC条目，则来自CE1到PA的数据包将首先由PEER2广播到PEER1，然后PEER1将单播给PA。
- 对等链路上禁用了MC-LAG启用接口的数据转发。在上面的图中，如果PEER2通过PortChannel0002从PEER1接收到流量，由于应用了端口隔离逻辑，流量将不会转发到PortChannel0001。
- 对等链路中的MAC学习被禁用。在上面的图中，PEER1和PEER2都禁用了PortChannel0002中的MAC学习。
peer1 portchannel0001 故障时：

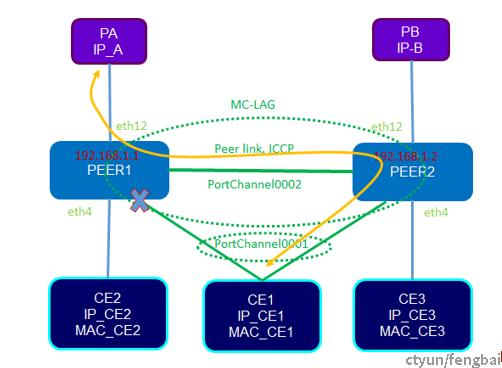

- 在上面的图中，PortChannel0001是启用了MC-LAG的接口，状态为down，PortChannel0002是对等链路。假设PA到PEER1的连接是与PortChannel0001相同VLAN的一部分。
- 数据流路径由黄色线表示。
- 从PA到CE1的数据流路径：当PEER1中的PortChannel0001处于down状态时，ICCP会重新编程MAC条目的下一跳，指向对等链路PortChannel0002，并更新ASIC表中的MAC条目。当流量到达PEER1时，它将匹配更新后的MAC条目，并通过PortChannel0002进行转发。
- 当PEER1中的PortChannel0001处于down状态时，端口通道状态会同步到PEER2。PEER2中的ICCP会为与portChannel0001对应的启用了MC-LAG的接口启用对等链路转发。在上面的图中，如果PEER2通过PortChannel0002从PEER1接收到流量，流量将通过PortChannel0001转发到CE1。
- 对等链路的MAC学习被禁用。在上面的图中，PEER1和PEER2都禁用了PortChannel0002的MAC学习。
- 从CE1到PA的数据流路径：CE1将检测到连接到PEER1的接口已经down，数据将通过PEER2发送到PA。PEER2将桥接数据包到PEER1，通过L2桥接到达PA。
