openvswitch（以下简称OVS）是对单机网络进行虚拟化的主流网络虚拟化软件。它最基本的功能是实现了虚拟交换机，可以把虚拟网卡和虚拟交换机的端口连接，这样一个交换机下的多个网卡网络就打通了，类似Linux Bridge 的功能。在此之上，OVS 很重要的一点就是支持 OpenFlow，这是一种可编程的流量控制语言，可以方便我们以编程的方式对流量进行控制，例如转发，拒绝，更改包信息，NAT，QoS 等等。

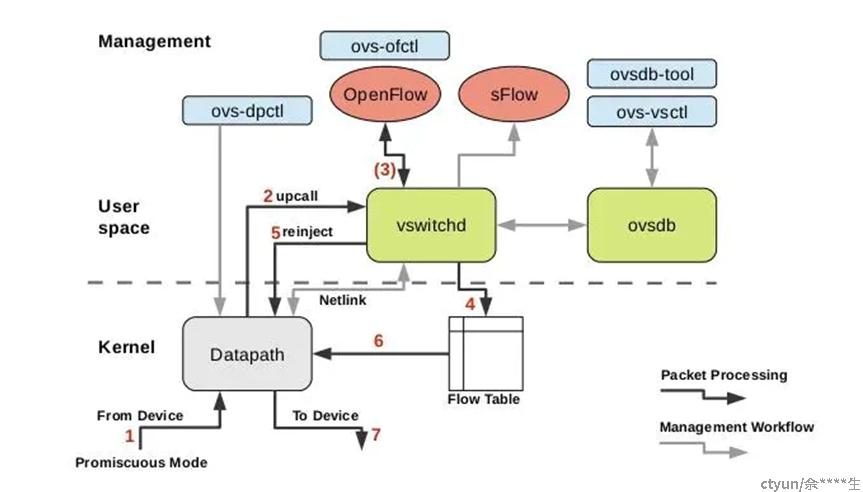

      OVS的整体架构如下图所示：

      其中用户空间的主要模块由ovsdb-server和守护进程ovs-vswitchd组成，kernel中的模块是datapath内核模块。Controller表示OpenFlow控制器，控制器和OVS通过OpenFlow协议交互。下面对这些组成部分做一一介绍。
      ovs-vswitchd守护进程是OVS的核心模块，它和datapath内核模块一起实现OVS基于流的数据交换。作为核心组件，它使用openflow协议与上层OpenFlow控制器通信，使用OVSDB协议与ovsdb-server通信，使用netlink与datapath内核模块通信。ovs-vswitchd在启动时会读取ovsdb-server中配置信息，然后配置内核中的datapaths，当ovsdb中的配置信息改变时(例如使用ovs-vsctl工具)，ovs-vswitchd也会自动更新其配置以保持与数据库同步。
      ovs-vswitchd从OpenFlow控制器获取流表规则，然后把从datapath中收到的数据包在流表中进行匹配，找到匹配的flows并把所需应用的actions返回给datapath，同时作为处理的一部分，ovs-vswitchd会在datapath中设置一条datapath flows用于后续相同类型的数据包可以直接在内核中执行动作，此datapath flows相当于OpenFlow flows的缓存。
      ovsdb-server是OVS轻量级的数据库服务，用于整个OVS的配置信息，包括端口/交换规则等。下面是ovsdb-server进程的详细信息，/etc/openvswitch/conf.db是数据库文件存放位置，文件形式存储保证服务器重启不会影响其配置信息。
      --remote=punix:/var/run/openvswitch/db.sock 实现了一个Unix socket连接，OVS主进程ovs-vswitchd或其它命令工具(ovsdb-client)通过此socket连接管理ovsdb。

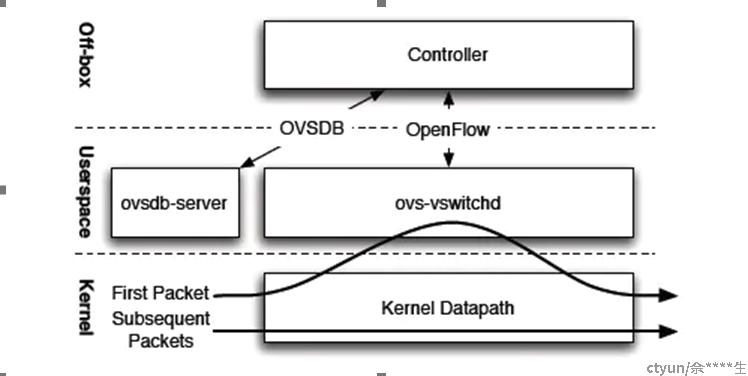

      Kernel Datapath是一个Linux内核模块，负责执行数据交换，具体转发流程如下图所示：

      首先，datapath内核模块收到数据包(物理网卡或虚拟网卡)，然后查找其缓存(datapath flows)，当有一个匹配的flow时它执行对应的操作，否则datapath会把该数据包送入用户空间，由ovs-vswitchd负责在其OpenFlow flows中查询，ovs-vswitchd查询后把匹配的actions返回给datapath并设置一条datapath flows到datapath中，这样后续进入的同类型的数据包因为缓存匹配会被datapath直接处理，不用再次进入用户空间。
      OpenFlow是Controller控制网络设备的协议，告诉网络设备如何转发数据包。支持OpenFlow的交换机存储了一个或多个流表（Flow Table），当有数据包到达，OpenFlow交换机会在每张流表中根据优先级查找匹配的流规则，根据匹配的规则执行相应的指令。每条流规则由流描述（Flow Description）和行为（Actions）组成，前者用于查找匹配，后者是匹配成功执行的操作。一个简单的流表如下：
      table=1,priority=1,dl_dst=01:00:00:00:00:00/01:00:00:00:00:00 actions=resubmit(,21)
      该规则表示在流表1中查找匹配MAC地址是(01:00:00:00:00:00/01:00:00:00:00:00)的包，并转发到流表21继续查找。
