为避免混淆，以下所有描述中，"key"、"value"表示结构体中的键值对，“键”、“值”表示从用户端存储的“key-value”数据对。

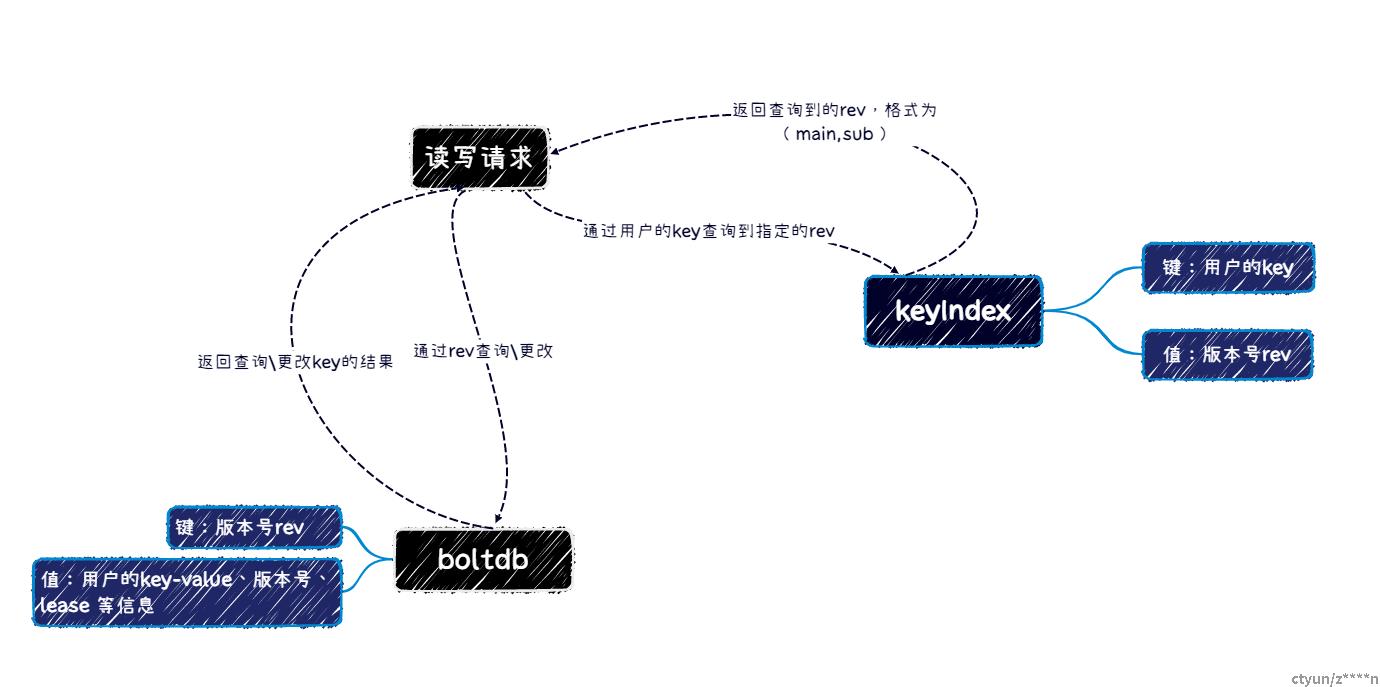

etcd中数据的整体结构由两部分组成，keyIndex存储由键到revision的映射，用于从用户给定的键查找对应版本号；boltdb存储revision到[键，值]的映射，用于通过版本号查找指定的数据信息。

这种设计满足了etcd多版本的特性，每个键可以保留多个版本的value。

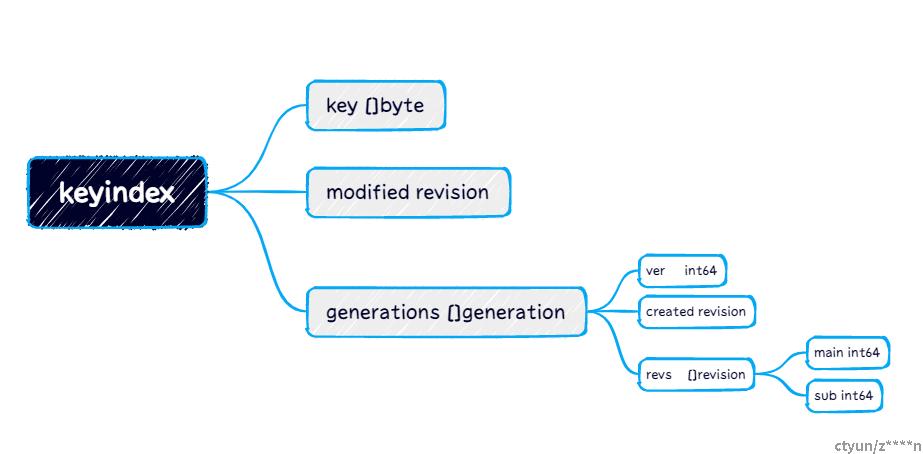

keyIndex的数据结构中包含：

• key []byte 用于存储键
• modified revision 存储当前键值的最新版本号
• generation 存储键的生命周期信息
• ver 存储该声明周期内键修改次数
• createed revision 存储generation创建时的版本号
• revs 存储每次修改键后的revision
• main 全局递增的版本号
• sub 一个事务内的子版本号

//treeIndex的Put函数
func (ti *treeIndex) Put(key []byte, rev revision) {
    keyi := &keyIndex{key: key}

    ti.Lock()
    defer ti.Unlock()
    okeyi, ok := ti.tree.Get(keyi)//范围搜索，所以可以keyi与tree中的键不完全相等。
    if !ok {
        keyi.put(ti.lg, rev.main, rev.sub)
        ti.tree.ReplaceOrInsert(keyi)
        return
    }
    okeyi.put(ti.lg, rev.main, rev.sub)
}
//keyIndex的put函数
func (ki *keyIndex) put(lg *zap.Logger, main int64, sub int64){
 //省略日志处理部分（给定版本如果小于最新版本则返回错误）
  if len(ki.generations) == 0 {
        ki.generations = append(ki.generations, generation{})
    }
    //如果是新建的key，则在generation中新建一条

    g := &ki.generations[len(ki.generations)-1]
    if len(g.revs) == 0 { // create a new key
        keysGauge.Inc()
        g.created = rev
    }
    //取出最新的一条generation，如果是新建key，则初始化rev
    g.revs = append(g.revs, rev)
    g.ver++
    ki.modified = rev
    //插入一条版本，修改次数+1，最新版本修改为rev
}



put函数向treeIndex中插入新写入的键，这里分为两种情况：

• 创建键：创建一个新的keyIndex，key赋值为键值；向新建的keyIndex插入版本相关信息；最后插入tree
• 由于新键，所以没有generation，所以新键并插入rev
• 复写键：找到对应的keyIndex，写入版本信息。

//treeIndex的unsafeGet函数（Get函数实际调用接口）
func (ti *treeIndex) unsafeGet(key []byte, atRev int64) (modified, created revision, ver int64, err error) {
    keyi := &keyIndex{key: key}//根据参数key设置初始化keyIndex结构体
    if keyi = ti.keyIndex(keyi); keyi == nil {
        return revision{}, revision{}, 0, ErrRevisionNotFound
    }//判断是否存在该key
    return keyi.get(ti.lg, atRev)//调用keyIndex的get函数
}

//keyIndex的get函数
func (ki *keyIndex) get(lg *zap.Logger, atRev int64) (modified, created revision, ver int64, err error) {
    if ki.isEmpty() {
        lg.Panic(
            "'get' got an unexpected empty keyIndex",
            zap.String("key", string(ki.key)),
        )
    }//判空
    g := ki.findGeneration(atRev)//根据atRev找到对应的generation，通过比对每个generation的第一个版本号和最后一个版本号确定atRev是否在当前generation中。
    if g.isEmpty() {
        return revision{}, revision{}, 0, ErrRevisionNotFound
    }
    //判空
    n := g.walk(func(rev revision) bool { return rev.main > atRev })
    if n != -1 {
        return g.revs[n], g.created, g.ver - int64(len(g.revs)-n-1), nil
    }
    //遍历g，找到第一个小于等于atRev的版本。返回该版本的相关信息
    return revision{}, revision{}, 0, ErrRevisionNotFound
    //未找到则返回空和错误
}



get的最上层输入是key和atRev，key用来在treeIndex寻找keyIndex，atRev用于在keyIndex中寻找符合条件的版本，最终得到的输出是key对应的最新版本号、创建版本号、修改次数信息，后续得到value依靠的是最新版本号去boltdb中读取。

这里需要注意的是，参数atRev并非是找到key的atRev版本，而是找到key小于且最接近atRev的版本。



func (ki *keyIndex) since(lg *zap.Logger, rev int64) []revision {
    if ki.isEmpty() {
        lg.Panic(
            "'since' got an unexpected empty keyIndex",
            zap.String("key", string(ki.key)),
        )
    }
    //判空
    since := revision{rev, 0}
    var gi int
    // find the generations to start checking
    for gi = len(ki.generations) - 1; gi > 0; gi-- {
        g := ki.generations[gi]
        if g.isEmpty() {
            continue
        }
        if since.GreaterThan(g.created) {
            break
        }
    }
    //找到创建版本号小于rev的generation，从该g开始遍历
    var revs []revision
    var last int64
    for ; gi < len(ki.generations); gi++ {
        for _, r := range ki.generations[gi].revs {
            if since.GreaterThan(r) {
                continue
            }
            if r.main == last {
                //在一个事务中对同一个键值对多次操作会导致出现多个版本main相同的rev，因此需要取子版本号sub最大的返回
                revs[len(revs)-1] = r
                continue
            }
            revs = append(revs, r)
            last = r.main
        }
    }
    return revs
}

这是一个未用到的函数接口，其引用仅在key_index_test.go中存在。该函数的作用是找到给定rev之后的所有版本，如果存在一个tx中对该键的多次操作导致的rev相同，则返回子版本sub最大的版本。





func (s *store) compact(trace *traceutil.Trace, rev, prevCompactRev int64, prevCompactionCompleted bool) (<-chan struct{}, error)

1. 创建信道，用于通知compact结果；
2. 创建一个调度任务：
1. 上下文检查；
2. 执行scheduleCompaction函数，获取返回的hash；
3. 验证上次compact的hash是否计算完毕，如果计算完毕则存储当前hash结果，否则跳过（为了保证数据的正确性和连续性）；
4. 关闭信道。
3. 将这个调度任务加入fifo队列；
4. 返回信道和错误。

func (s *store) scheduleCompaction(compactMainRev, prevCompactRev int64) (KeyValueHash, error)

1. 压缩操作初始化，设置计时；
2. 执行treeIndex的compact函数，获取需要保留的rev的map keep；
3. 设置需要从内存中读取的数据的范围，[last,end]，last为上次compact的版本，即现存的最小版本，end为命令中指定的版本compactMainRev+1；
4. 进入循环处理batch：
1. 从schema中取出一批Key，这些数据的格式为key：Key ，value：rev；
2. 将取出的rev依次与keep中存储的rev进行比较，如果存在于keep中保留，否则删除（这一部分删除的是数据链中rev->value这部分）
3. 对于保留的数据将写入新建的hash中
5. 如果获取的keys的长度小于batchNum，说明已经将所有数据写入hash，返回h
6. 否则将last设置为最后一个这一批最后一个rev，将这批事务提交，等待ticker。



func (ti *treeIndex) Compact(rev int64) map[revision]struct{}

1. 创建available 类型为revision map，用于存储需要保留的key的rev
2. 给tree上锁并克隆，之后所有的操作在克隆出来的tree上进行操作，目的是为了保证在compact期间不影响集群正常功能。
3. 对克隆出来的tree上的每一个keyIndex做一下操作
1. 判空。如果当前keyIndex为空，则报错；
2. 调用doCompacy函数，获取需要压缩的genIdx和revIndex信息
1. 定义一个比较函数f，逻辑为如果当前rev小于给定的atRev，则将其加入available中，并返回false，否则返回true；其目的在于通过倒序遍历generation中的revs，找到第一个小于等于atRev的rev，并保留该rev。
2. 初始化genIdx和g，genIdx为g的指示器，g为当前遍历的代；找到当前keyIndex中存在大于等于atRev的rev的generation，则该generation之前的g都应该被删除。
3. 调用walk（f），对当前g中的每个rev执行f操作；倒序遍历当前g，找到第一个小于等于atRev的rev，并返回其在g中的位置；如果不存在这样的rev，则返回-1；
4. 返回genIdx和revIndex
3. 如果genIdx指示的g不为空，则
1. 如果revIndex不等于-1，即表示g中存在小于等于atRev的rev，则将revIndex之前的版本全部删除；
2. 如果g.revs的长度为1并且当前g不是该key的最后一代，说明该key已被放置墓碑，则将available中的该key对应的rev删除，表示该rev不需要保留，并将该genIdx+1.
4. 将keyIndex的generations根据当前的genIdx重新赋值。
4. 返回需要保留的rev的map available。

func (ki *keyIndex) keep(atRev int64, available map[revision]struct{}) {
    if ki.isEmpty() {
        return
    }
    //判空
    genIdx, revIndex := ki.doCompact(atRev, available)
    //调用docompact得到需要压缩的generation和rev
    g := &ki.generations[genIdx]
    if !g.isEmpty() {
        //删除保留版本数组中被放置了墓碑的版本
        if revIndex == len(g.revs)-1 && genIdx != len(ki.generations)-1 {
            delete(available, g.revs[revIndex])
        }
    }
}

func (ti *treeIndex) Keep(rev int64) map[revision]struct{} {
    available := make(map[revision]struct{})
    ti.RLock()
    defer ti.RUnlock()
    ti.tree.Ascend(func(keyi *keyIndex) bool {
        keyi.keep(rev, available)
        return true
    })
    return available
}

keep函数用于返回按照atRev版本进行compact时需要保留的keyIndex中的rev，与compact函数逻辑基本相同，只是不对keyIndex进行删除。

treeIndex中的keep函数也与compact函数逻辑基本相同，只是不需要克隆treeIndex，只需遍历当前treeIndex。

func (ki *keyIndex) restore(lg *zap.Logger, created, modified revision, ver int64) {
    if len(ki.generations) != 0 {
        lg.Panic(
            "'restore' got an unexpected non-empty generations",
            zap.Int("generations-size", len(ki.generations)),
        )
    }
    //如果generations不为空，则报错不可恢复

    ki.modified = modified//赋值最新版本
    g := generation{created: created, ver: ver, revs: []revision{modified}}
    ki.generations = append(ki.generations, g)//把给定恢复的generation插入
    keysGauge.Inc()
}

restore将数据恢复到指定版本

func (ki *keyIndex) tombstone(lg *zap.Logger, main int64, sub int64) error {
    if ki.isEmpty() {
        lg.Panic(
            "'tombstone' got an unexpected empty keyIndex",
            zap.String("key", string(ki.key)),
        )
    }
    //如果没有该key，则报错
    if ki.generations[len(ki.generations)-1].isEmpty() {
        return ErrRevisionNotFound
    }
    //防止重复置空
    ki.put(lg, main, sub)
    ki.generations = append(ki.generations, generation{})
    keysGauge.Dec()
    return nil
}

墓碑函数，用于指示该keyindex对应的key已经删除
