IPoIB（Internet Protocol over InfiniBand）是指利用IB物理网络设备(包括IB网卡、IB线缆、IB交换机等)，完美支持基于TCP/IP协议编写的应用程序无需作出任何修改可以在IB链路上直接进行数据通信。

IPoIB支持如下功能：

• IPv4，IPv6
• DHCP
• IP 多播

IPoIB体系结构

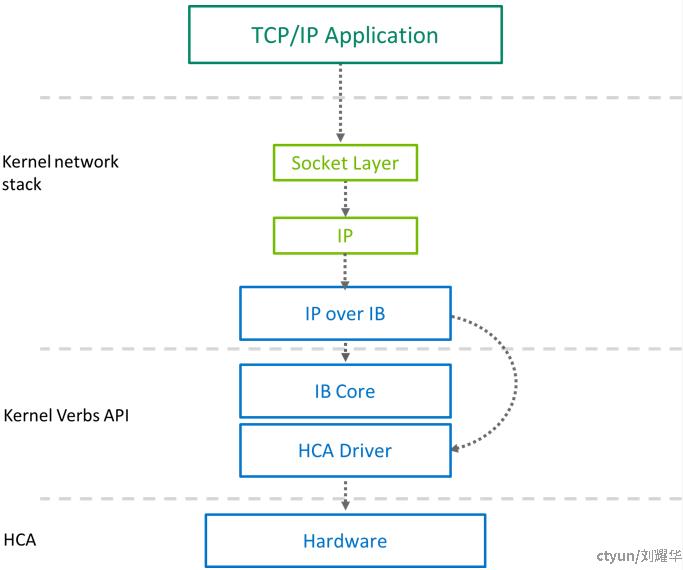

      IPoIB的体系架构如图1所示。在Linux操作系统中，IPoIB协议是作为标准Linux网络驱动程序的一部分实现的，任何基于 TCP/IP 协议栈的应用程序或内核驱动程序无需修改即可使用InfiniBand 传输。

      使用IPoIB网络接口发送数据，需要经过内核的网络协议栈，无法从InfiniBand 设备的内核旁路、零拷贝等功能中受益，因此IPoIB性能比RDMA通信方式性能要低。

图1 IPoIB体系结构

IPoIB硬件地址

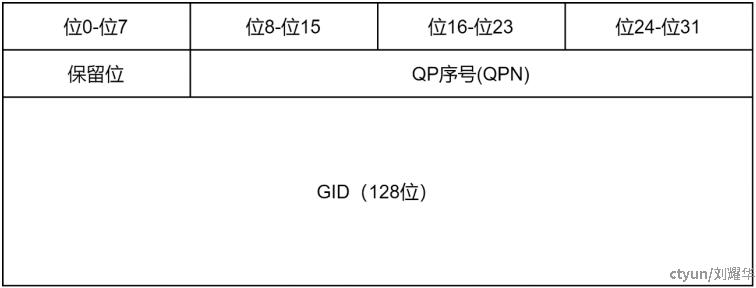

      IPoIB硬件地址其作用类似于以太网中网卡设备的mac地址，IPoIB硬件地址无法通过ifconfig指令查看，需要使用ip addr指令查询IPoIB的硬件地址，IPoIB设备硬件地址由20 个字节构成，以下部分组成：

• 前 4 个字节是保留位和QP序号

• 接下来的 8 个字节是子网前缀

  opensm配置文件默认子网前缀为 0xfe:80:00:00:00:00:00:00。当设备接入到IB子网后，SM会根据opensm配置文件定义的子网前缀下发到IB网络设备。

• 最后 8 个字节是厂商为IPoIB 设备设置的端口的GUID(全球唯一)。

IPoIB数据包格式

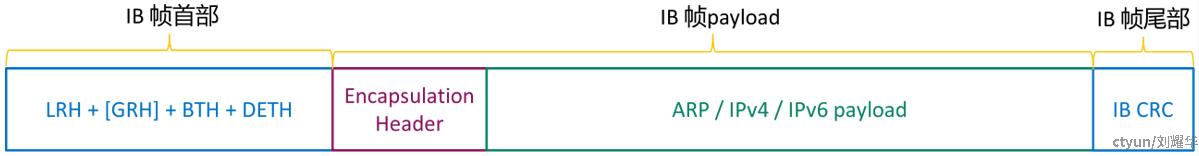

       IPoIB数据包将TCP/IP协议栈数据包封装在IB帧payload部分，从而使得TCP/IP数据包可以在IB数据链路进行数据传输。IB帧payload部分由4字节的封装头作为前缀，剩余部分为 IP 或 ARP 数据部分。4字节的封装头的前2个字节为type字段剩余2个字节是保留字段，type字段与协议类型关系见表1。

 图2 IPoIB 数据包格式

表1 type字段与协议类型关系

• IPoIB工作在Datagram模式，每个消息大小不允许超过infiniband MTU值，根据IB帧paylod构成，IPoIB在封装IP数据包有4字节的封装头，因此IPoIB MTU 比 InfiniBand link-layer MTU 小 4 字节，如IB链路层MTU是2048字节，而工作在Datagram模式的IPoIB设备的MTU值为2044字节。

IPoIB数据包发送工作流程

IPoIB数据通信大致可以划分为以下几个主要步骤: IPoIB设备加入多播组、IP地址解析、Infiniband路径解析、单播包发送。

IPoIB设备加入多播组

为了支持IP多播功能，IPoIB节点首先需要加入多播组。在IPoIB设备初始化过程，将与SA通信请求加入到多播组，加入流程如下:

• 在发送多播包/广播包之前(如：ARP)，IPoIB设备加入到InfiniBand多播组

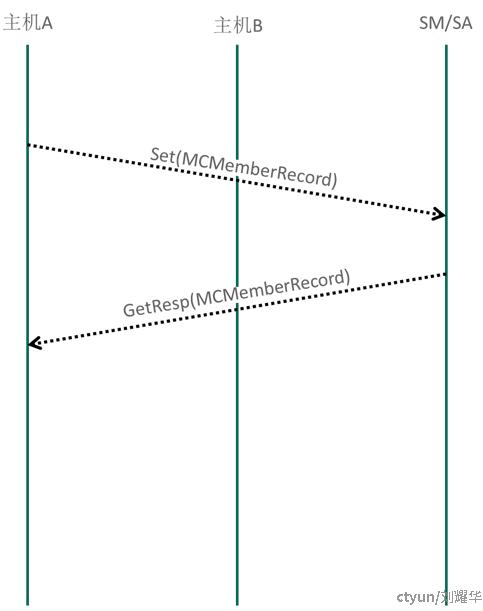

• 主机A向SA(Subnet Administrator)发送带有组MGID的Set(MCMemberRecord)指令
• SA向主机A发送带有组MLID的应答消息

IP地址解析

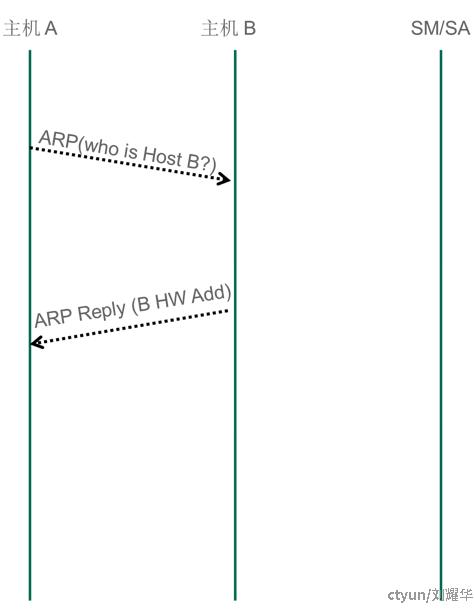

• 查询主机ARP表是否有主机B的ARP记录，若没有则主机A向多播组发送ARP消息，为了获得请求主机B的地址信息，ARP消息包括：
  • 主机B的IP地址
  • 主机A的硬件地址：
    • • 端口GID
      • 分配到IPoIB会话的QPN
• 主机B对应的地址IPoIB硬件地址作为响应报文回复给主机A
  • 端口GID
  • QPN

Infiniband路径解析和单播包发送

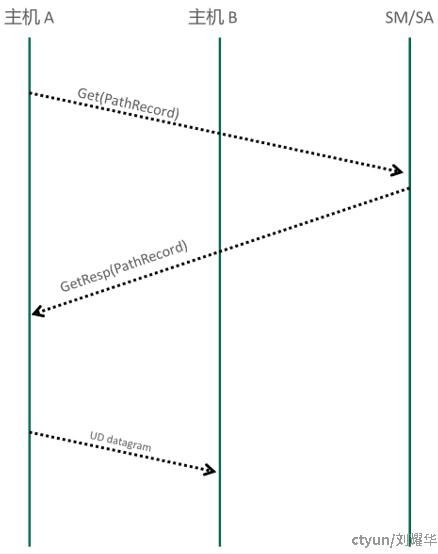

• 主机A向SA请求查询主机B的路径记录，获取所需的 IB 属性
• SA响应主机A，包括主机B的IB属性：
  • LID
  • SL
  • 路径速率
  • 等等
• 主机A收到应答消息,封包进行发送
  • 添加IPoIB封装头
  • 向QP发送WR
  • 向目标主机的DLID开始发送数据
•

IPoIB配置方法

Ubuntu配置流程

• 创建和编辑netplan配置文件，如：/etc/netplan/01-netcfg.yaml
• 确定IPoIB接口

  ibdev2netdev
  mlx4_1 port 1 ==> eth1 (Up)
  mlx4_0 port 1 ==> ib0 (Up)
  mlx5_0 port 1 ==> ib1 (Up)
  mlx5_1 port 1 ==> eth2 (Up)

• 在配置文件添加ib0接口和配置IP地址

  network:
    ethernets:
      eno8304:
        dhcp4: true
      eno8303:
        addresses:
        - 10.xx.xx.xx/24
        gateway4: 10.xx.xx.1
        nameservers:
          addresses: [10.xx.xx.xx]
      eno8403:
        dhcp4: true
      ib0:
        addresses: [192.168.1.8/24]
    version: 2

• 重启net plan使用如下指令:

  sudo netplan apply

•  运行指令“ip address show ib0"查看接口up和配置生效，与其他节点互ping确认工作正常

Red HAT/CENTOS配置流程

• 创建与编辑IPoIB接口对应的ifcfg配置文件，/etc/sysconfig/network-scripts/ifcfg-ibx
• 确定IPoIB接口

  mlx4_1 port 1 ==> eth1 (Up)
  mlx4_0 port 1 ==> ib0 (Up)
  mlx5_0 port 1 ==> ib1 (Up)
  mlx5_1 port 1 ==> eth2 (Up)

• 在配置文件添加ib0接口和配置IP地址

  DEVICE=ib0
  BOOTPROTO=static
  IPADDR=192.168.12.2
  NETWORK=192.168.12.0
  NETMASK=255.255.255.0
  BROADCAST=192.168.12.255
  ONBOOT=yes

• 重启网络服务，使配置生效

  service network restart

• 运行指令“ip address show ib0"查看接口up和配置生效，与其他节点互ping确认工作正常
