PCIe配置空间
PCIe配置空间是PCIe设备的重要组成部分，它包含了设备的重要信息和配置接口。在PCIe架构中，每个设备都有自己的配置空间，这部分空间通常是设备的固件或硬件中的一段存储区域。
分为三个部分：
- 0→64字节，PCI config头
- 64→256，与PCI设备兼容的配置及Capability配置
- 256→4k，PCIe设备扩展Capability结构
PCIe资源分配
当系统启动时或者有新的PCIe设备接入时，PCIe主机会遍历PCIe总线上的PCIe设备，读取设备配置空间信息，建立设备的拓扑关系，然后为设备分配资源（如内存空间、I/O空间、总线编号等）
bar空间分配
系统中的每个设备中，对空间的大小和访问方式可能有不同的需求，例如，一个设备可能有256字节的内部寄存器/存储，应该可以通过IO空间访问，而另一个设备可能有16KB的内部寄存器/存储，应该可以通过基于MMIO的设备访问。哪些空间应该使用哪种方式（IO或Memory）来访问它们的内部位置，这是系统软件（即BIOS和OS内核）的工作。因此设备必须为系统软件提供一种方法来确定设备的空间需求。**这种需求就是是通过配置空间头部中的Base Address register （BAR）实现的。**一旦系统软件知道设备在空间方面的需求，系统软件将分配一个适当类型(IO, NP-MMIO或P-MMIO)的可用范围给该设备。如下图所示，Type 0报头有6个bar可用(每个bar的大小为32位)
一旦BAR的值确定了（Have been programmed），其指定范围内的当前设备中的内部寄存器（或内部存储空间）就可以被访问了。当该设备确认某一个tlp中的address在自己的BAR的范围内，便会接受这请求。
PCIe Capability配置
MSI-X Capabiliy
MSIX是一种中断机制，在PCIe配置空间MSI-X Capability的结构如下：
其中主要配置了，Table BIR、Table Offset即中断向量表的bar空间index和bar空间偏移；PBA BIR和PBA Offset即PBA的bar空间index和bar空间偏移
和MSI中断机制不同，MSIX中断向量表存储在bar空间
设备发起中断即通过Mwr Tlp向对应的(UpperAddress LowerAddress)写入Message Data
SR-IOV Capability
SR-IOV支持了单个物理PCIe设备虚拟出多个虚拟PCIe设备，然后将虚拟PCIe设备直通到各虚拟机，以实现单个物理PCIe设备支撑多虚拟机的应用场景。
SR-IOV Capability结构如下：
其中TotalVFs字段表示PCIe Device支持VF的数量；NumVFs字段表示开启VF的数量，此值不应超过PCIe Device支持的VF的数量TotalVFs的值；First VF Offset字段表示第一个各VF相对PF的Routing ID（即Bus number、Device number、Function number）的偏移量；VF Stride字段表示相邻两个VF的Routing ID的偏移量

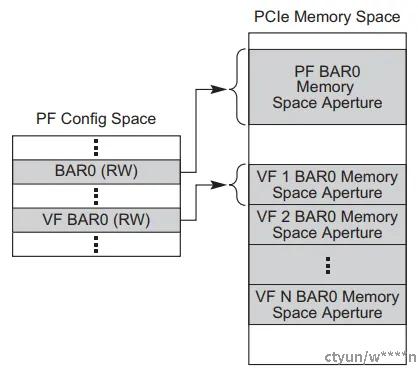

VF BAR0为第一个VF BAR0空间，后续所有VF的BAR0与第一个VF BAR0大小一样，空间连续；跟PF的BAR空间无关，VF和PF bar空间layout如下：
