HVT与LVT标准单元:集成电路设计中的功耗与性能平衡

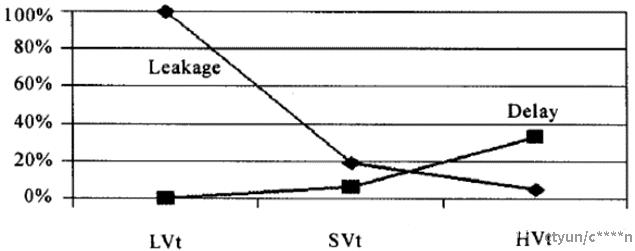

一、HVT与LVT的核心对比
1. 性能(Performance)
- LVT(低阈值电压)
- 高速:低VthVth使晶体管更易导通,传播延迟(tpdtpd)和时钟到输出延迟(tCQtCQ)显著低于HVT。
- 适用场景:CPU关键路径、高速数据通路(如3GHz以上运算)。
- HVT(高阈值电压)
- 低速:高VthVth导致开关速度慢,适合非关键路径或待机逻辑。
- 适用场景:存储器控制、电源门控模块。
结论:LVT在速度上完胜HVT。

2. 漏电功耗(Leakage Power)
- LVT
- 漏电功耗高:亚阈值漏电流在28nm工艺下可达HVT的5-10倍。
- 应用限制:不适合长时间待机(如IoT设备睡眠模式)。
- HVT
- 漏电功耗极低:漏电比LVT低1-2个数量级,适合低功耗设计。
- 典型应用:电源门控(PowerGating)、存储单元。
结论:HVT是低功耗设计的首选。
3. 动态功耗(Dynamic Power)
- 公式:Pdynamic=CVDD2f+Pshort−circuitPdynamic=CVDD2f+Pshort−circuit
- LVT:
- 动态功耗可能更低:快速翻转减少短路功耗(Pshort−circuitPshort−circuit),高频下总功耗低于HVT(尤其大电容场景)。
- 高频优势:在3GHz下,LVT的动态功耗比HVT低15%-20%。
- HVT:
- 动态功耗较高:长上升/下降时间导致更多直通电流(Crowbar Current)。
- 低频适用:仅在<100kHz场景下动态功耗优于LVT。
结论:LVT在高频场景动态功耗更优,HVT仅适合低频或漏电主导场景。
4. 噪声容限(Noise Margin)
- LVT
- 噪声容限低:低VthVth易受噪声误触发,高密度布局或长互连线风险高。
- 风险场景:低电压(Near-Threshold Voltage)设计、高密度数字电路。
- HVT
- 噪声容限高:提供更大噪声裕量,误触发概率降低40%以上。
- 典型应用:汽车电子、航天设备(高可靠性要求)。
结论:HVT在噪声敏感场景更可靠。
5. 工艺波动影响(Process Variation Impact)
- LVT
- 延迟稳定性更好:工艺波动(如VthVth±10%)对LVT的延迟影响较小,延迟波动范围比HVT窄。
- 实测数据:在TT/FF/SS工艺角间,LVT的延迟波动仅±5%,而HVT达±15%。
- HVT
- 延迟波动大:绝对值高导致对工艺偏差更敏感,需额外时序裕量(Timing Margin)。
结论:LVT适合时序一致性要求高的设计(如时钟树)。
6. 温度依赖性(Temperature Dependence)
- LVT
- 高温漏电剧增:125°C时漏电可能比室温高10倍,存在热失控风险。
- 应用限制:汽车引擎控制等高温环境。
- HVT
- 高温稳定性好:漏电流随温度变化小,适合工业自动化、电源管理芯片。
结论:HVT在高温场景更可靠。
二、对比与设计策略
1. 核心特性对比表
特性 |
LVT |
HVT |
性能 |
高(适合关键路径) |
低(适合非关键路径) |
漏电功耗 |
高(需限制使用) |
极低(低功耗模式首选) |
动态功耗 |
高频下更低 |
低频下可能更低 |
噪声容限 |
低(需谨慎布局) |
高(抗干扰较好) |
工艺波动影响 |
延迟更稳定 |
延迟波动大 |
温度稳定性 |
差(高温漏电严重) |
好(适合高温环境) |
2. 设计策略
(1) 混合阈值电压(Multi-Vt)设计
- 关键路径:LVT(如CPU运算单元、时钟树)。
- 非关键路径:HVT(如存储控制、电源门控)。
- 中等性能路径:SVT/RVT(均衡功耗与速度)。
(2) 高可靠性设计
- 优先HVT:汽车电子、航天设备等高噪声环境。
- 关键路径混合LVT:需在HVT主导的模块中局部使用LVT以满足时序。
(3) 低功耗设计
- 最大化HVT比例:仅在时序无法收敛时使用LVT。
- 电源门控:通过PowerGating关闭非关键模块的漏电路径。
3. 常见误区及建议
- 误区1:认为“HVT的动态功耗更低”。
- 纠正:LVT在高频场景动态功耗更低,因短路功耗减少。
- 误区2:忽略HVT的噪声容限优势。
- 误区3:过度依赖LVT的时序优势。
- 警示:高温场景下LVT漏电可能激增10倍,需热仿真验证。
三、未来趋势与总结
趋势:
- 多阈值电压(Multi-Vt)扩展:FinFET工艺支持更细粒度的Vth选择。
- 动态阈值(DVth)技术:通过电路设计实时调整Vth,实现自适应功耗优化。
总结:
- LVT:以高速和延迟稳定性为代价换取性能,适合高频场景。
- HVT:以牺牲速度为代价换取低漏电和高可靠性,是低功耗与高温场景的基石。
- 设计艺术:通过Multi-Vt优化和场景适配,均衡速度、功耗与可靠性,是芯片设计的核心挑战。
附录:快速参考表
设计目标 |
推荐策略 |
高频性能 |
LVT主导,搭配HVT用于噪声敏感区域。 |
低漏电待机 |
全HVT设计,配合电源门控彻底关闭漏电路径。 |
高温环境 |
HVT为主,LVT仅用于关键路径且需热仿真验证。 |
高可靠性 |
HVT优先使用,LVT仅用于时序瓶颈路径及噪声防护。 |
