部署要点总结：

• 用containerd imgcrypt的ctr-enc进行镜像加密
• 用containerd imgcrypt的ctd-decoder对镜像解密
• k8s中部署加密镜像需要做以下配置：
• 将ctd-decoder二进制放到节点的/usr/local/bin目录
• 将解密的私钥放到节点的/etc/containerd/ocicrypt/keys目录（该目录可以在containerd的配置文件中指定）

以下是在单机上对该方案进行验证的详细步骤。

一、镜像加密

• 安装containerd imgcrypt

git clone h提提ps://github.com/containerd/imgcrypt.git github.com/containerd/imgcrypt

cd github.com/containerd/imgcrypt && make && make install

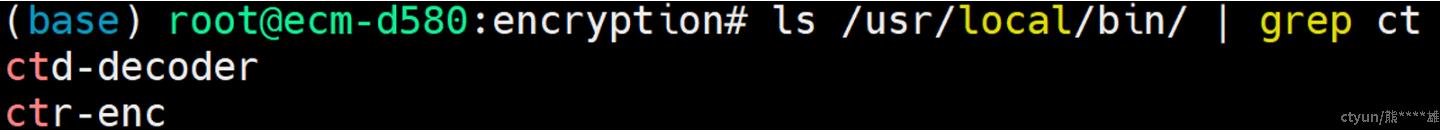

make install会将ctd-decoder和ctr-enc二进制安装到/usr/local/bin:

其中ctr-enc用于加密，ctd-decoder用于解密。



• 配置containerd

$ wget h提提ps://github.com/containerd/containerd/releases/download/v1.3.0/containerd-1.3.0.linux-amd64.tar.gz
$ tar -xzf containerd-1.3.0.linux-amd64.tar.gz
$ ls bin/
containerd  containerd-shim  containerd-shim-runc-v1  containerd-shim-runc-v2  containerd-stress  ctr
$ cat <<EOF > config.toml
disable_plugins = ["cri"]
root = "/tmp/var/lib/containerd"
state = "/tmp/run/containerd"
[grpc]
  address = "/tmp/run/containerd/mycontainerd.sock"
  uid = 0
  gid = 0
[stream_processors]
    [stream_processors."io.containerd.ocicrypt.decoder.v1.tar.gzip"]
        accepts = ["application/vnd.oci.image.layer.v1.tar+gzip+encrypted"]
        returns = "application/vnd.oci.image.layer.v1.tar+gzip"
        path = "/usr/local/bin/ctd-decoder"
    [stream_processors."io.containerd.ocicrypt.decoder.v1.tar"]
        accepts = ["application/vnd.oci.image.layer.v1.tar+encrypted"]
        returns = "application/vnd.oci.image.layer.v1.tar"
        path = "/usr/local/bin/ctd-decoder"
EOF

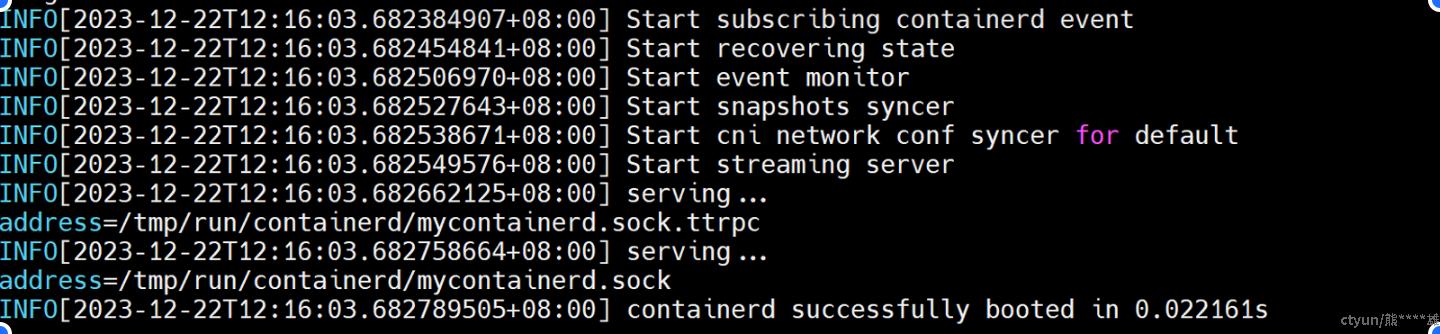

#使以上配置生效
$ bin/containerd -c config.toml &



• 拉取镜像

拉取一个bash镜像作为示例进行后续的加密、解密、部署步骤演示。

chmod 0666 /tmp/run/containerd/mycontainerd.sock
CTR="/usr/local/bin/ctr-enc -a /tmp/run/containerd/mycontainerd.sock"

#拉取镜像
$CTR images pull --platform linux/amd64 docker.io/library/bash:latest

#查看镜像
$CTR images list

• 生成密钥

#私钥
(base) root@ecm-d580:encryption# openssl genrsa --out mykey.pem
Generating RSA private key, 2048 bit long modulus (2 primes)

#公钥
(base) root@ecm-d580:encryption# openssl rsa -in mykey.pem -pubout -out mypubkey.pem
writing RSA key

• 用生成的公钥进行加密

$CTR images encrypt --recipient jwe:mypubkey.pem --platform linux/amd64 docker.io/library/bash:latest docker.io/shaux/bash-enc:latest

docker.io/shaux/bash-enc:latest即为加密后的镜像。



二、k8s部署加密镜像

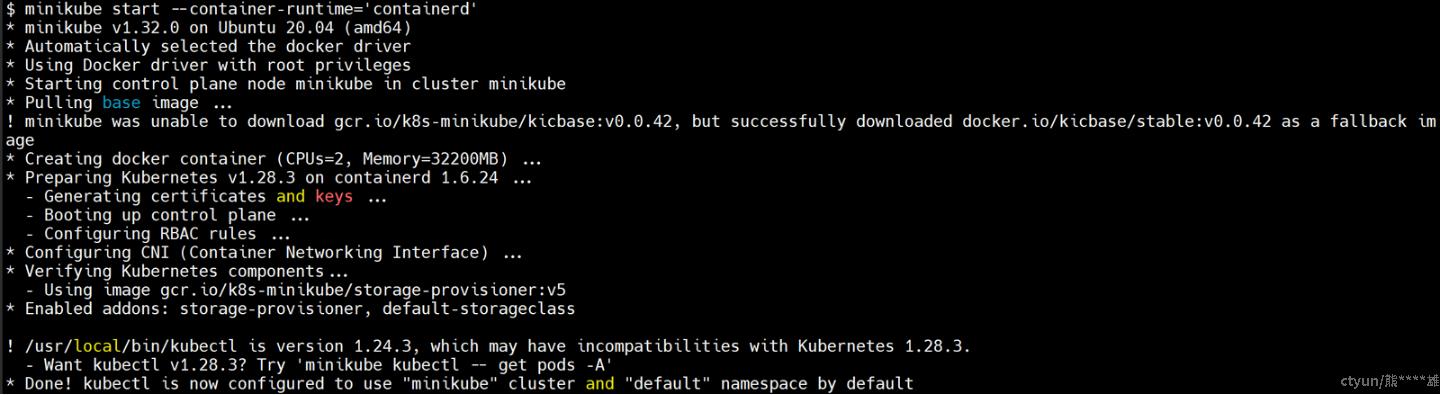

• 在本机用minikube创建集群

minikube start --container-runtime='containerd' --kubernetes-version=v1.23.8

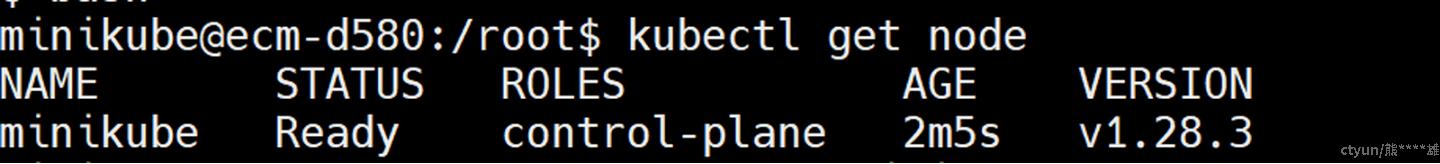

#查看节点
kubectl get node

• 不做解密相关的配置，尝试能否部署加密镜像

新建bash-enc.yaml文件，写入以下内容，选择加密后的镜像docker.io/shaux/bash-enc:latest

apiVersion: v1
kind: Pod
metadata:
  name: bash-enc
  labels:
    name: bash-enc
spec:
  containers:
  - name: bash-enc
    image: docker.io/shaux/bash-enc:latest
    imagePullPolicy: Always
    command: ['sh', '-c', 'echo "Hello, This is encrypted image" && sleep 3600']

部署pod：

minikube@ecm-d580:~$ kubectl apply -f bash-enc.yaml
pod/bash-enc created

minikube@ecm-d580:/etc/containerd$ kubectl get po
NAME       READY   STATUS             RESTARTS   AGE
bash-enc   0/1     ImagePullBackOff   0          7m33s

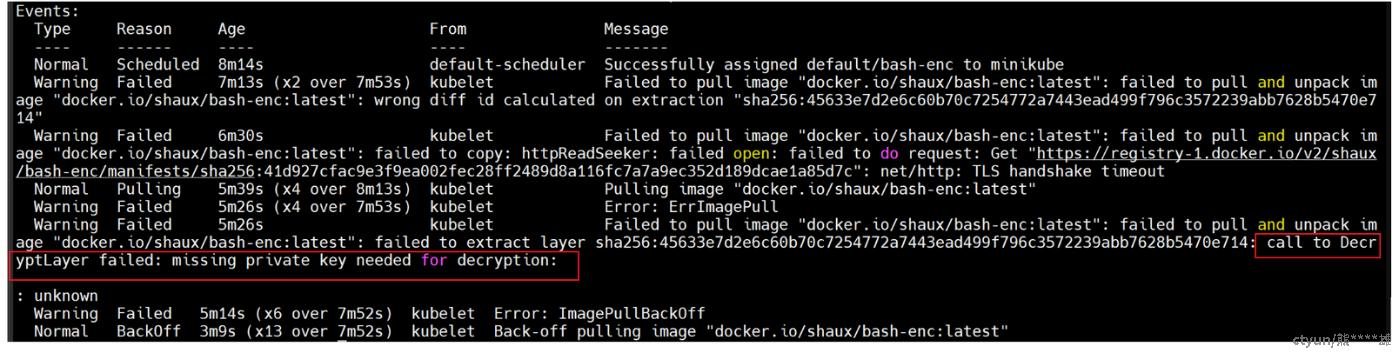

发生了ImagePullBackOff，kubectl describe看一下：

kubectl describe po bash-enc

可以看到由于缺少private key，无法对镜像进行解密，导致pod部署失败，接下来介绍如何在节点上进行镜像解密相关的配置。



• 在节点上进行解密相关的配置

• • 修改节点中的containerd配置

进入minikube节点（minikube的节点本质上是docker容器）

docker exec -it minikube bash

将以下内容加到节点中的/etc/containerd/config.toml文件末尾

[stream_processors]

  [stream_processors."io.containerd.ocicrypt.decoder.v1.tar"]
    accepts = ["application/vnd.oci.image.layer.v1.tar+encrypted"]
    args = ["--decryption-keys-path", "/etc/containerd/ocicrypt/keys"]
    env = ["OCICRYPT_KEYPROVIDER_CONFIG=/etc/containerd/ocicrypt/ocicrypt_keyprovider.conf"]
    path = "ctd-decoder"
    returns = "application/vnd.oci.image.layer.v1.tar"

  [stream_processors."io.containerd.ocicrypt.decoder.v1.tar.gzip"]
    accepts = ["application/vnd.oci.image.layer.v1.tar+gzip+encrypted"]
    args = ["--decryption-keys-path", "/etc/containerd/ocicrypt/keys"]
    env = ["OCICRYPT_KEYPROVIDER_CONFIG=/etc/containerd/ocicrypt/ocicrypt_keyprovider.conf"]
    path = "ctd-decoder"
    returns = "application/vnd.oci.image.layer.v1.tar+gzip"

注意：

• • • args = ["--decryption-keys-path", "/etc/containerd/ocicrypt/keys"]指定了解密密钥在节点中的存放路径，该路径默认没有创建，需手动在节点上创建：
    • path = "ctd-decoder"是执行解密操作的二进制；

执行以下命令使配置生效：

/usr/bin/containerd -c config.toml &

• • 将解密需要的私钥mykey.pem复制到节点中/etc/containerd/ocicrypt/keys目录，二进制文件ctd-decoder复制到节点中/usr/local/bin目录，minikube本质是一个容器，可用docker cp将宿主机文件传进去：

    (base) root@ecm-d580:bin# docker cp ctd-decoder minikube:/usr/local/bin
    Successfully copied 27.6MB to minikube:/usr/local/bin

    (base) root@ecm-d580:encryption# docker cp mykey.pem minikube:/etc/containerd/ocicrypt/keys
    Successfully copied 3.58kB to minikube:/etc/containerd/ocicrypt/keys

• 再次部署刚才的bash-enc.yaml文件

#先删除解密前部署的pod
minikube@ecm-d580:~$ kubectl delete -f bash-enc.yaml
pod "bash-enc" deleted

#再次部署bash-enc.yaml
minikube@ecm-d580:~$ kubectl apply -f bash-enc.yaml
pod/bash-enc created

#查看pod状态
minikube@ecm-d580:~$ kubectl get po
NAME       READY   STATUS    RESTARTS   AGE
bash-enc   1/1     Running   0          11s

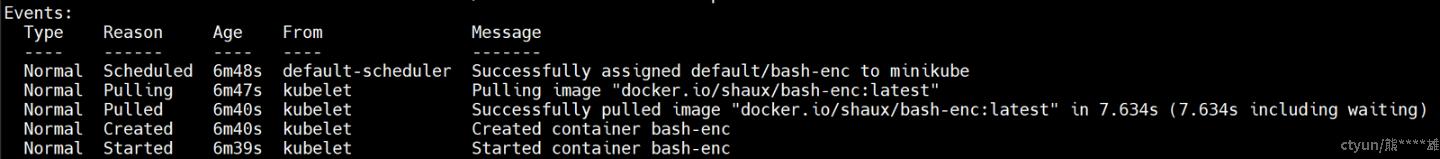

pod的状态为Running，kubectl describe 看一下：

kubectl describe po bash-enc

可以看到在节点上做好解密相关配置后，用加密镜像部署的pod成功运行。
