在FPGA开发中，时钟对齐是非常关键的。有效的时钟对齐确保了信号在时钟边缘正确采样和处理，从而防止了数据错误和系统不稳定。不论是相同和不同的时钟域，都必须保证信号在传输和处理过程中的一致性。此外，未对齐的信号可能导致竞争和冒险情况，影响系统的可靠性。因此，在设计FPGA 逻辑时，必须要保证信号对齐在正确的时钟周期。

然而，FPGA开发过程中，单独面对代码或者在纸上画时序图来分析时序，很容易会遗漏部分需要分析的关键点，或者产生错误。而通过仿真过程来看时序图，需要首先进行一次仿真才能看到波形，消耗的时间比较长，且错误的逻辑不会得到正确仿真结果。因此，我们需要一个工具，能够方便地画出格式标准的时序图。Wavedrom Editor就是这样一款开源的时序图绘制工具。

Wavedrom Editor在官网上，既可以找到它的客户端，也可以直接在网页端使用。wavedrom editor本身轻量化，即开即用，而且可以方便地保存和打开波形文件。其官网可以通过搜索引擎很容易得到。

打开官网，可以看到在线使用的地方，以及客户端按钮。点击editor可以在网页中使用，点击download editor可以使用客户端。

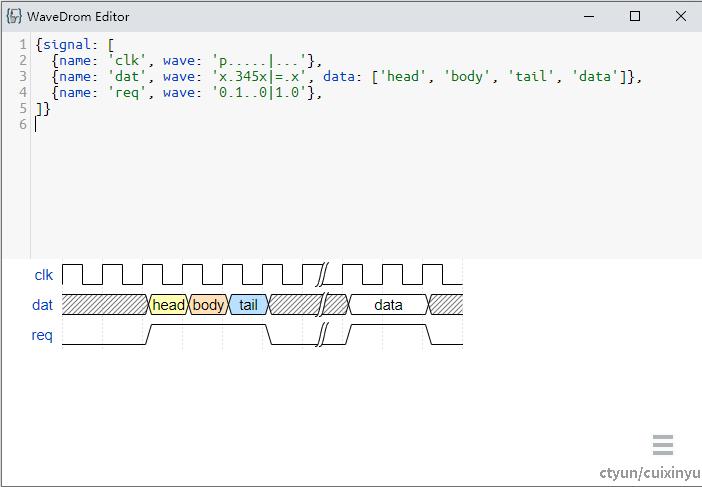

打开时序图编辑器之后，我们可以看到整个编辑器划分为信号编辑部分和时序图展示部分，如下图1所示。

图1  wavedrom界面

在信号编辑部分，我们可以以json的格式添加信号。每一个信号的结构包括名称name和wave波形两个部分，也可以对波形的指定位置进行命名。波形中每一个符号代表一个时钟周期，具体的符号所表示的含义如下表所示。

通过不同的信号名和符号的组合，我们可以方便地对自己的逻辑的时序进行查看，从而分析编写逻辑的时序对齐状态，纠正可能存在的错误。例如，我们可以对avalon stream总线进行时序模拟和分析。在这里，我们手动编写json文件，可以看到对一次avst发包的分析波形。

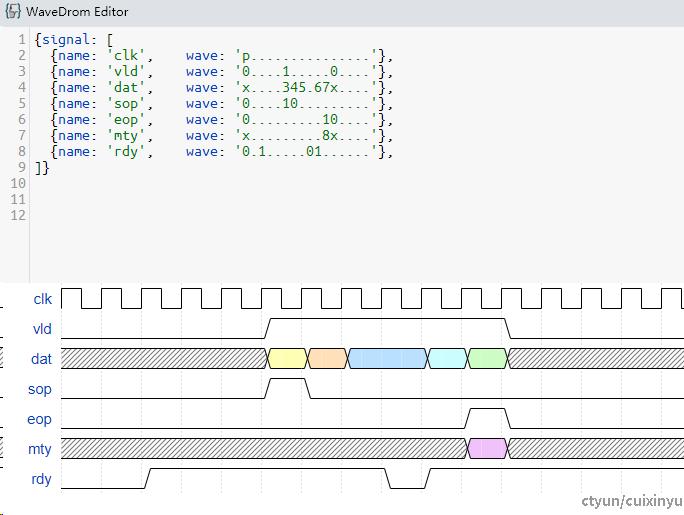

图2  一次avalon stream发包的过程时序图编写

分析完成之后，我们还可以将图片保存为svg或png格式。客户端点击右下角的选项按钮即可导出，也有一些其他的选项，例如导入、刷新、push git等。
