Pango Design Suite（简称PDS）是FPGA厂商紫光同创自主研发的开发环境，对标世界主流工具（如 Xilinx Vivado、Intel Quartus），支持从设计输入、编译、布局布线到仿真验证的全流程开发。PDS提供了类似流行工具的操作界面，学习成本低。布局布线算法优化，处理大型设计速度较快。PDS针对紫光同创FPGA芯片进行了深度优化，兼容性好，支持内地操作系统（如银河麒麟、统信 UOS），符合信创需求。

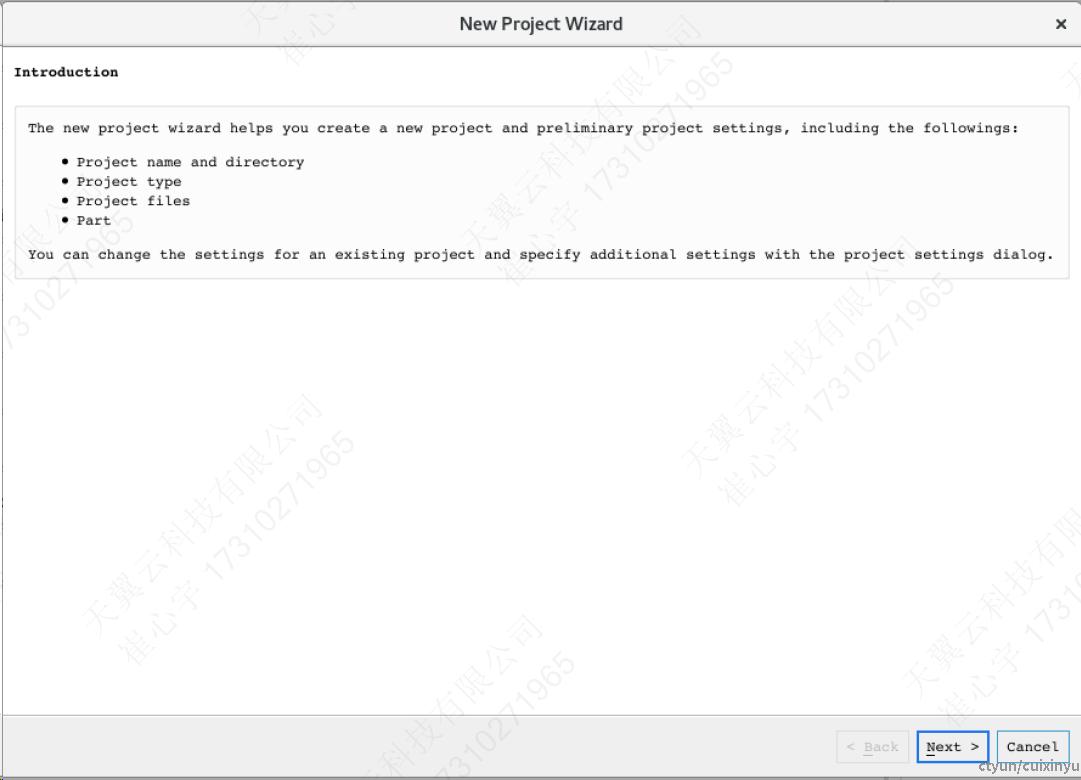

本文介绍了在linux操作系统下，PDS使用脚本建立FPGA工程的方法。使用PDS进行FPGA工程开发，建立工程则是第一步。对于模块较少、功能简单的FPGA工程，可以使用图形界面的new project选项，选择工程名称、路径，添加设计文件，选择器件，从而建立工程。如下图所示，打开new project wizard。
如果本身工程的设计文件非常多，则手动添加文件和文件夹大幅提升工作量，且容易出错。面对这种情况，我们可以利用PDS的将工程保存为tcl和从tcl建立工程的能力，编写建立工程的脚本。
我们首先建立一个tcl文件，然后通过编辑tcl添加文件。
1、指定器件
首先在tcl开头定义工程所使用的器件。例如，使用Titan ：
set_arch -family Titan2 -device PGT180H -speedgrade -7 -package FFBG1152
2、添加文件
推荐建立一个文件夹，将设计文件全部放入其中，按照路径进行管理。例如，我们这里设计文件都在design内。
add_design {./design/top/top_module.sv}
add_design {./design/module/a.sv} #添加所有的模块，包括.v和.sv，以及头文件.vh和.svh
同理，约束文件也放在文件夹中。
add_constraint {./fdc/myproj.fdc} #添加约束文件
对于IP核，添加idf文件，并需要指定它的类型。
add_design {./design/ipcore/pll/pll.idf} -library pll #添加pll，指定到idf文件并指定library
3、建立工程后编译
建立工程后需要首先进行编译。在tcl文件的最后，指定编译指令。
compile -top_module {work.top_module} -verilog_standard {SystemVerilog}
这里我们指定顶层模块的名字，并指定语言标准为SystemVerilog。
建立工程并编译后，如果需要自动执行进一步工作，则继续在下面添加。
synthesize -ads -selected_syn_tool_opt 2
dev_map
place
route
route_optimize
report_timing
report_power
gen_netlist
gen_bit_stream
4、其他设置
通常编译、synthesis、implementation和生成比特流时都需要指定一系列的选项。在tcl中也可以直接指定，防止工程建立之后，每次手动调整选项。
例如，我们的工程编译时，需要指定允许重复模块，有include file的需求，则需要在之前的基础上修改compile命令。
compile -top_module {work.bmx_top} -verilog_standard {SystemVerilog} -allow_duplicate_modules -include_path {../design/include}
注意，当前PDS工具如果设计文件有`include的需要，则被include的文件路径都需要加在-include_path中。

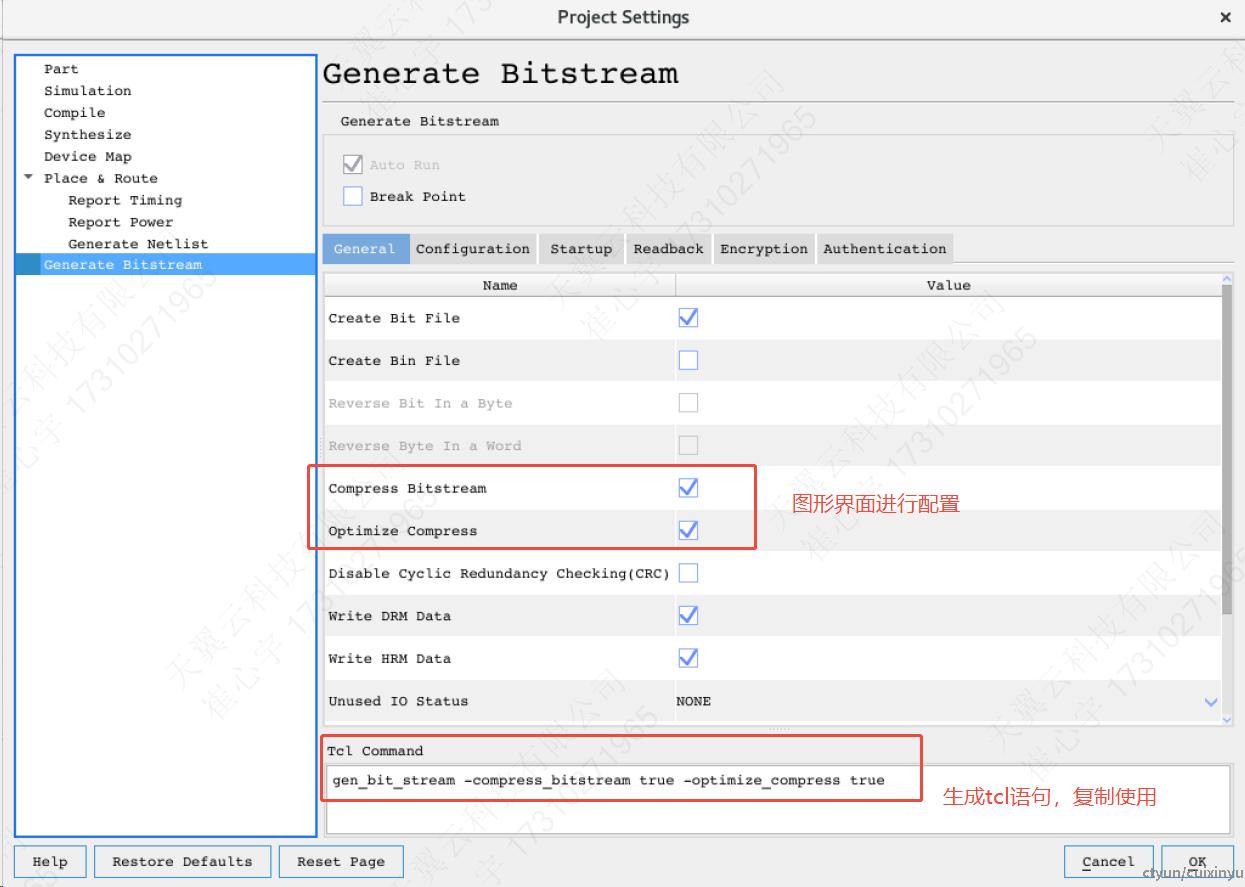

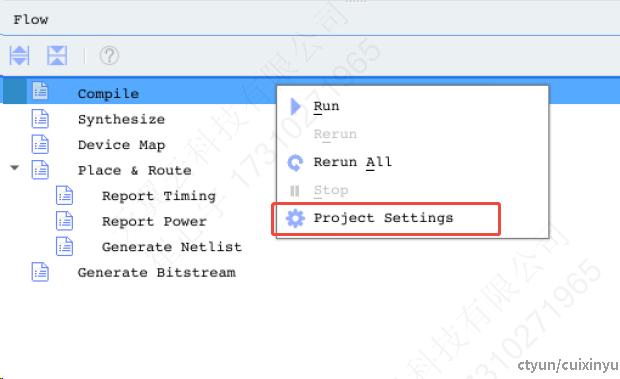

对于这一些可添加的选项，我们可以在图形界面左下角右键点击流程，点击project settings，在图形界面中进行调整，则下面会自动生成tcl命令，复制出来即可。
5、建立shell文件
有了tcl文件，我们在linux系统中，可以使用以下命令建立工程。
pds -file ./project.tcl -work_dir ./output -project_name top_module
该语句指定tcl文件名称，生成工程的路径，以及工程的名称。需要根据实际情况进行替换。
每次输入这么长的语句也有一些不便，并且可能会出错。因此可以建立shell文件，将语句放在shell中。例如，建立test.sh，内容如下。
pds -file ./project.tcl -work_dir ./output -project_name top_module
以后，只要执行source test.sh，则可以自动运行脚本建立工程。同时开发者可以修改shell文件内容，例如通过传参确定不同的tcl文件、取不同的工程名等。
