在复杂芯片设计日益增长的今天，验证已成为确保芯片质量的关键一环。特别是在FPGA和ASIC开发中，如何构建高效、可复用的验证体系，是验证工程师必须面对的重要课题。

       UVM（Universal Verification Methodology）作为一种行业标准的验证方法学，因其高度模块化、良好的层次结构和良好的复用能力，被广泛应用于各类IP和SoC验证中。然而，初学者常常对UVM感到“结构庞杂、抽象冗长”，难以下手。本文将围绕“如何构建一个完整的UVM验证系统”展开，从基本概念讲起，到架构设计，再到验证组件的搭建与集成，辅以一些来自实际项目——如网络协议解析模块（parser）的验证经验，可以理清思路、掌握方法。

一、什么是UVM？

UVM 是基于 SystemVerilog 的验证方法学，提供了一套完整的类库，帮助工程师构建可复用、可扩展、可配置的验证环境。UVM 的核心思想是将测试环境各个模块（例如激励、监控器、驱动器、评分板等）模块化、统一化管理，使验证代码更规范、结构更清晰。

二、UVM验证系统的基本组成

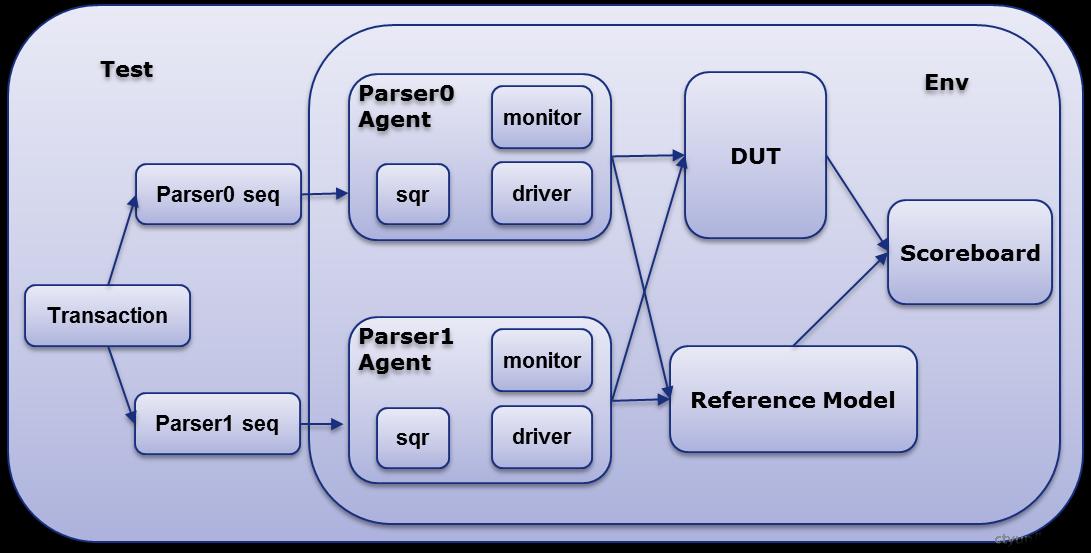

一个标准的 UVM 验证系统通常包含以下几个核心模块，整个验证系统如图所示：

         1.      Driver（驱动器）：将测试用例中的事务转化为信号，驱动 DUT 接口。

         2.      Monitor（监控器）：无干扰地捕获 DUT 的输出，并提取关键信息。

         3.      Sequencer + Sequence（激励序列器）：产生一系列高层抽象的验证事务。

         4.      Scoreboard（评分板）：比对 DUT 输出与预期结果，是验证的“判断员”。

         5.      Reference Model（参考模型）：与 DUT 运行，输出黄金值作为比对基准。

         6.      Environment（环境顶层）：对以上组件进行统一实例化与连接。

         7.      Testcase（测试用例）：控制验证整体行为，配置测试参数。

   8.  DUT（Design Under Test）设计待验证的模块，比如一个网络报文解析器（parser），它负责对进入的以太网帧、VXLAN隧道报文、定制头部等进行协议识别和字段提取。

三、构建步骤：如何搭建一个验证系统

Step 1：定义验证对象和协议范围

首先明确 DUT 接口及功能范围。例如，如果验证的是一个网络协议解析模块（parser），需覆盖 L2/L3/L4 层协议、VXLAN、VLAN、ARP、TCP/UDP 等常见协议。

分析DUT接口与功能：以网络协议解析器为例，DUT（parser模块）具有以下接口：

       输入：标准以太网报文，可能嵌套VXLAN/VLAN头部，或自定义SOC头

       输出：识别后的协议层级信息，如DMAC、SMAC、SIP、DIP、SPORT、DPORT等字段

我们要为这些接口准备相应的driver、monitor、transaction类型。

Step 2：设计事务模型（Transaction）

事务是 UVM 中激励与采集的基本单位。在 parser 场景中，一个 transaction 可能包含报文内容、协议类型、字段信息等。如下面代码所示

class packet_item extends uvm_sequence_item;

   rand bit[511:0] packet_data;

   rand bit[7:0] proto_type;

   // ...

endclass

该类可以通过随机化或手动填充数据，来模拟各种不同类型的网络报文。

Step 3：编写 Sequence 和 Sequencer

用于自动化生成不同类型的协议测试报文，可以通过关键字或配置项，控制是否包含 VLAN、VXLAN 等字段。例如：只要设置 enable_vxlan = 1，就可以自动生成一帧嵌套的 VXLAN 报文。

Step 4：搭建Agent

对每个数据流接口（如输入接口、输出接口）都搭建一个agent，内部包含driver、monitor、sequencer等组件。

Driver：将transaction类转换为波形/信号驱动至DUT

Monitor：监听DUT输出，提取字段生成transaction

Sequencer：控制激励流向driver

Driver 负责发送数据到 DUT，Monitor 负责从 DUT 捕获返回数据。注意保持驱动和采集路径的对称性。

Step 5：设计 Reference Model

这是最核心的部分之一，用于“模拟”DUT 的行为，生成与 DUT 输出应一致的值。例如在 parser 中，Reference Model 可自动识别报文结构、提取关键字段。

参考parser模块的需求，该RM模块要支持：

        自动判断L2/L3/L4协议类型。

        支持多种协议嵌套（如VXLAN/VLAN）。

         支持自定义vnet头部字段提取。

         支持字段级输出结构统一封装。

Step 6：构建 Scoreboard

将 DUT 的输出与 Reference Model 的值进行字段级比对，输出 pass/fail 结果，标识出哪一层的字段对不上（如 L3 sip错误、VNI 不一致等）。

Step 7：测试用例编写与覆盖率分析

编写场景化用例，确保覆盖所有协议组合路径。通过 functional coverage 统计 VXLAN/VLAN/UDP/IP 等协议的提取覆盖率，验证是否真正“测全了”。

四、实战经验分享：来自一个Parser系统的例子

在某通信芯片项目中，我曾验证一个支持 VXLAN/VLAN 嵌套、支持 20 字节自定义头部的 parser 模块。该模块字段多、协议组合复杂，因此我们采用：

         •       关键字控制激励自动生成：无需手写报文，自动组合嵌套协议；

         •       自动字段识别参考模型：无需为每种报文写模型，自动识别字段；

         •       字段级别的 Scoreboard 比对：输出每个字段的比对结果，精准定位问题。

这些设计极大提升了验证效率与错误定位的速度，对任何需要处理复杂数据结构的 DUT 都具有参考价值。

五、结语

UVM 是一套高效的验证方法学，虽然初学时门槛略高，但只要掌握基本结构，并结合实际项目逐步搭建系统，你将会发现它在大型芯片验证项目中不可替代的价值。希望本文能帮助你构建属于自己的 UVM 验证系统，走上高效验证之路。
