一、VXLAN 简介：为了解决 VLAN 的局限

    传统的 VLAN（802.1Q）使用 12 位 VLAN ID，仅支持最多 4096 个逻辑网络。这对于现代大规模数据中心来说远远不够。VXLAN（Virtual eXtensible LAN）应运而生。它引入了 24 位的 VNI（VXLAN Network Identifier），支持 最多 1677 万个逻辑网络，是 VLAN 的 4000 倍以上。

VXLAN 的核心思想是：

         将原始二层以太网帧封装进 UDP/IP 数据报中，构建基于 IP 网络的大二层 overlay 网络。

二、VXLAN 报文结构详解

下面是 VXLAN 报文的结构图，图中展示了从最外层到最内层的字段定义：

 报文构自外向内包含以下几个部分：

2.1 外层封装部分：

Outer Ethernet Header  ：传统以太网头，MAC DA / SA，标识物理链路传输

Outer IP Header             ：为封装后的 IP 数据包，VTEP 的第址

Outer UDP Header         ： Source Port 随机，Dest Port 一般为 4789（VXLAN 默认端口）

2.2 VXLAN Header 字段详解：

Flags                              ： 8 bit 必须设置为 0x08，表示 VNI 有效

Reserved                        ： 8 bit 保留位，必须为 0

Group ID                        ：16 bit        多播组 ID，现多用于保留

VNI                                 ：24 bit        VXLAN Network Identifier，逻辑网络 ID

Reserved                        ： 8 bit 保留位，必须为 0

2.3原始报文部分

L2  Inner Ethernet Header    ：Inner Ethernet Header,源 MAC、目的 MAC
L3  Inner IP Header               ：源 IP、目的 IP，协议类型（如 TCP/UDP）
L4 Inner TCP/UDP Header    ：源端口、目的端口、校验和等字段
应用 Payload                         ：应用层数据，例如 HTTP、DNS、数据包负在等

三、VXLAN 的通信流程

以下是 VXLAN 的基本通信过程：

VM1 → VTEP1 → 封装为 VXLAN 报文 → 网络传输 → VTEP2 → 解封装 → VM2

具体过程如下：

         1.      VM1 发出一个以太网帧（如 ARP、ICMP）；

         2.      VTEP1 查询 VXLAN 映射表，查找目标 MAC 所属的目标 VTEP 第址；

         3.      若查找到，直接封装并发送到目标 VTEP；

         4.      若未查找到，触发洪泛（BUM 流量）；

         5.      VTEP2 收到 VXLAN 报文后解封装，并将内部帧送给 VM2；

         6.      同时学习源 MAC、VNI、VTEP 的映射，更新本地转发。

四、OVS 中对 VXLAN 报文的分层识别与解析机制

在我们的 OVS 数据通路中，VXLAN 报文被明确划分为两层结构：外层报文（Outer Packet）与内层报文（Inner Packet）。我们通过模块化的解析流程，在

 parser 阶段完成识别与字段提取，并将关键协议栈信息逐级传递给后续模块用于匹配与动作决策。以下是该过程的详细说明：

在 parser 模块 中，首先对报文的协议栈进行递归式解析，从而实现外层协议字段的快速识别：

1、当报文为以太类型为 IPv4 (0x0800)、ipv6（0x08dd），进入 L3 层解析；

2、若 IP 协议字段为 UDP ，进入 L4 层处理；

3、进一步检查，vxlan层，即可判断该报文为 VXLAN 封装。

此时，parser 将其标记为“VXLAN 报文”，并执行特定的 VXLAN 解析路径。

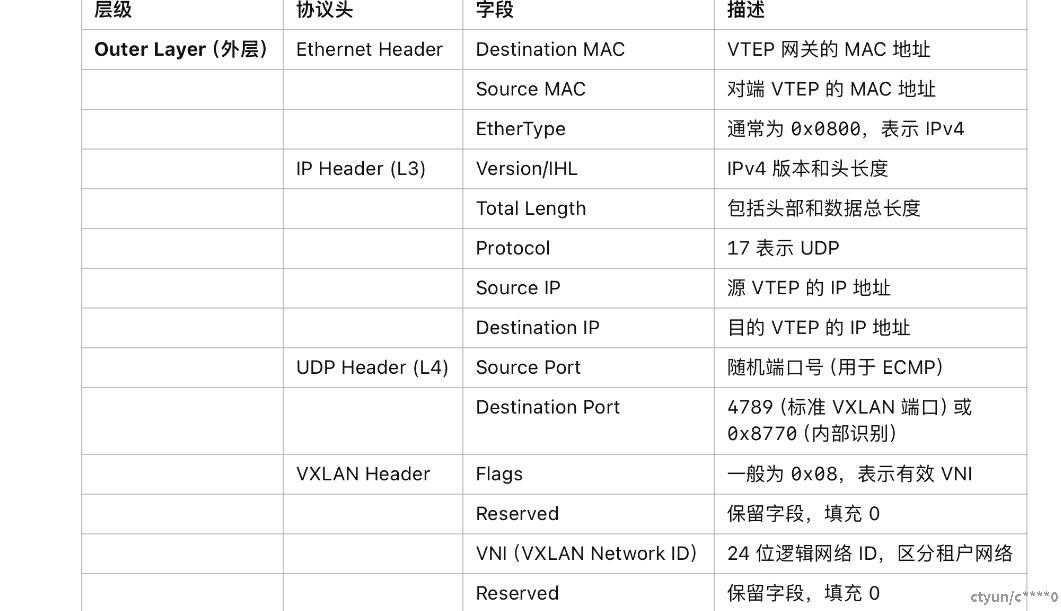

4.1外层字段提取

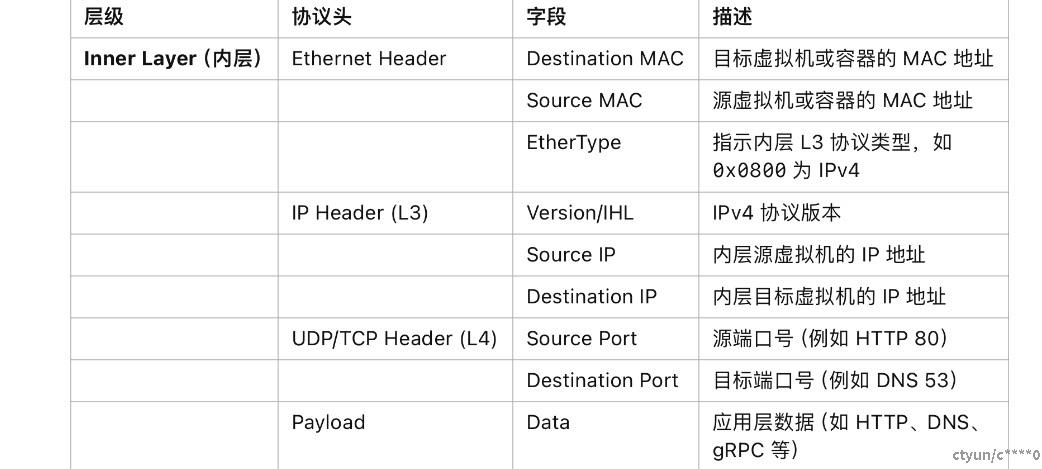

4.2 内层字段提取

解析完成后，parser 会将所有有效字段、信息封装向后续模块传递。后续模块通过读取这些字段完成匹配与动作决策
