近期的工作中，有一个对网络数据包进行处理的需求。根据系统功能，输入的大量数据包中，根据roce opcode的不同，有的数据包例如send请求等，需要直接上送给软件，让软件去决定处理；有的数据包例如write请求和read response等，需要查本地的queue状态表、memory protection表等，查表结果正常再直接写host内存并上送软件，如果异常则将异常信息上送软件；有的数据包例如中断数据包，需要直接写host内存。所有的数据包需要满足保序要求，后一个数据包不能越过前一个数据包去上送软件或者写内存。

根据该需求，不同数据包的处理方式不同，而且处理时间也有很大差别，因此有必要采用多条通道，分别实现不同的功能。通道1专门处理直接上送软件的报文，因为不需要修改报文内容，直接采用一个FIFO缓存之后输出即可。通道2专门处理需要查各种表的报文，得到所有查表结果之后在处理该报文。通道3专门处理直接写host内存的报文，也是不经处理直接缓存后送出。在三条通道前面设置分流器，根据输入报文的opcode不同发往不同的通道。三条通道后面设置mux模块，将结果汇聚到最终输出接口。

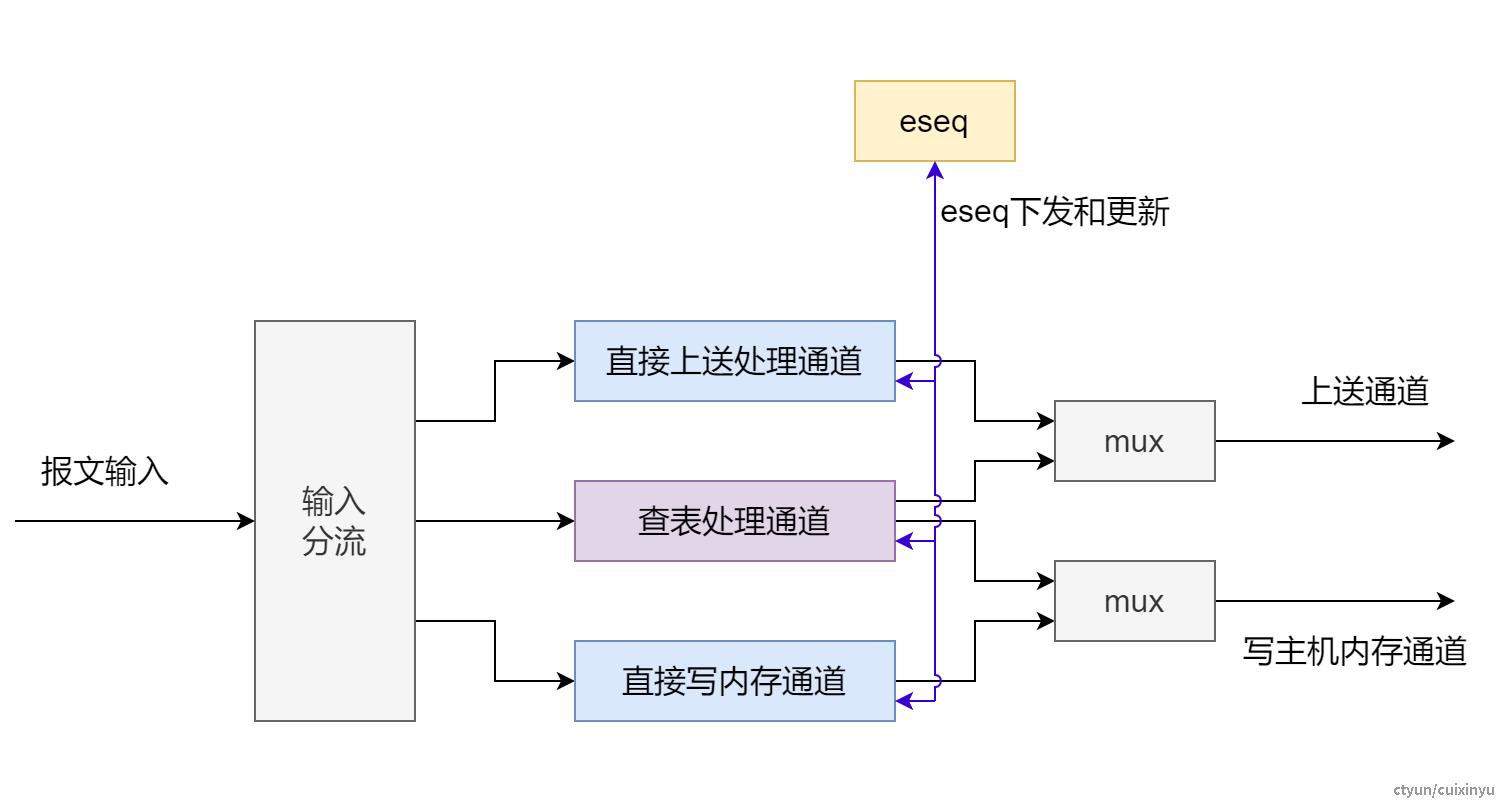

按照多条通道的架构，直接上送和写入的通道必然处理速度快，查表修改的通道处理速度慢，如果不特殊处理，则可能出现后输入的直接上送报文走通道1，比先输入的需要查表报文更快到达输入口，从而引起顺序错乱。如果要求一个报文处理完成再处理下一个报文，则严重损害性能，并造成报文积压。因此，本文采用增加seq num和eseq num的方式，进行保序的操作。新增16比特的域段seq num，具体修改方式如下图所示。

1.输入模块在将每一个报文转发到对应通道的同时，将seq num也在边带中发出。seq num初始为0，每次发出一个报文，seq num自增1。

2.每个通道在报文输出口，增加一个FIFO进行缓存。FIFO中除了报文之外，边带也包括该报文所带的seq num。通道要输出的报文需要比对自己的seq num和eseq num，如果对比不相同，需要留在FIFO中等待。只有比对相同的时候，才能发出，且发出时向eseq模块发出一个单周期脉冲信号update，让eseq模块更新eseq。

3.eseq模块负责管理和更新eseq num。初始eseq num=0，当任意一个通道发来update信号，则eseq num自增1。

4.进一步扩展，可在每个通道增加seq比对和超时逻辑，如果每个通道都和eseq无法对应，并且时间超过最大值，则将该通道当前报文丢弃，并上报异常。增加整体系统的健壮性。

通过这样修改，前一个慢速处理的报文先进入通道，防止堵塞后续快速处理的报文。直接上送和写入的报文直接送入自身通道，不堵塞后面需要查表的报文，可以实现查表报文的通道采用流水线架构保证性能。同时该结构也保证所有报文按顺序输出。
