Pango Design Suite（简称PDS）是国产FPGA厂商紫光同创自主研发的开发环境。使用PDS进行开发时，可以调用emac IP核，方便地使用紫光FPGA开发板的高速串行收发器hsstvp。高速串行收发器可以作为以太网网口使用，也可用作其他多种用途。不过，使用EMAC IP核时，需要注意多种问题。作者在初次使用EMAC时遇到几点注意事项，在此列出以作参考。
1、用户的接口格式
EMAC的用户接口提供了3种，即user接口，packet接口，axi4-stream接口。实际使用时，可以根据自己的需要，选择发包收包的接口。
2、IP核仿真不能拉起
我们在linux机器上，使用vcs仿真emac IP。IP核生成时，自带相关仿真文件。在初次仿真时，发现IP核始终不工作，检查所有输入接口正确也不行。
经过查阅资料和询问fae，EMAC IP的仿真初始化文件需要正确载入。初始化文件有common和fast两种hex文件，我们一般使用fast就可以。不论使用哪一个初始化文件，都必须要在IP核内部的文件中指定正确的路径。以使用fast文件为例，
（1）在makefile中增加仿真宏

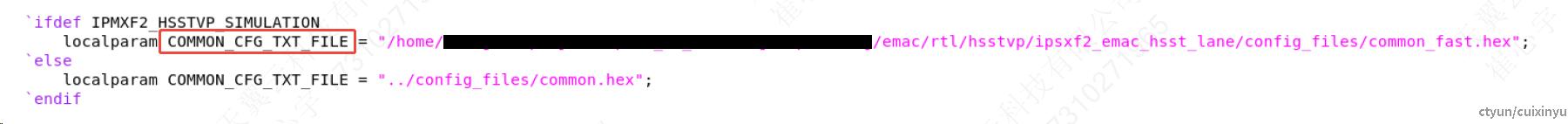

（2）打开IP核的rtl目录，找到rtl/hsstvp/ipsxf2_emac_hsst_lane/ipsxf2_emac_hsst_25x1_pma_64.v 文件，搜索COMMON_CFG_TXT_FILE，初始化文件路径要给对，要是相对于makefile的路径，或者是绝对路径。这里的文件名可能会根据生成IP的不同有一些区别，初始化文件在./config_files里边。
这样增加之后再执行仿真，则可以将IP核拉起。
3、时钟和复位的连接
EMAC IP包括多个时钟和复位接口，需要全部正确连接。复位逻辑要在仿真开始时就复位，随后经过一段时间后解复位。基本接口连接如下：
| 时钟和复位接口 | 连接内容 |
|---|---|
| i_free_clk | 片上free clk |
| i_refclk_p / n | 网口参考时钟 |
| i_hsst_cfg_rstn | 复位端口 |
| i_hsst_clk_csr | 片上free clk |
| i_clk_csr_* | 每一道的时钟，接片上free clk |
| i_rstn_clk_csr_* | 每一道的复位，接复位端口 |
4、发送数据截断
实际使用了的时候，我们发现发送小包可以正常仿真通过，发送大包时数据会被截断。经过统计和观察，单个包最多发送2K字节，EMAC IP核就将包强制切断并输出，丢弃该包剩余数据。经过查询资料，需要IP核配置寄存器，修改最大单包长度限制。通过APB接口写寄存器基地址0x0，偏移0xc的看门狗寄存器为0xe，可以将最大长度限制到16KB，防止看门狗将报文截断。通过i_hsst接口进行配置。
5、CRC的启用和关闭
EMAC IP核默认带CRC功能，自动添加和剥离报文CRC。如果不需要，可以通过修改IP核顶层文件emac.v来关闭。
（1）COREX_CFG_MAC_CRC_STRIP_ACS改成false
（2）COREX_ONLY_STRIP_CRC改成true
