应用场景

Nginx (engine x) 是一个高性能的HTTP和反向代理web服务器。

Nginx是一款轻量级的Web服务器/反向代理服务器及电子邮件（IMAP/POP3）代理服务器，在BSD-like协议下发行。其特点是占有内存少，并发能力强，事实上Nginx的并发能力确实在同类型的网页服务器中表现较好，中国大陆使用Nginx网站用户有百度、京东、新浪、网易、腾讯、淘宝等。

本案例中，使用一台Nginx做反向代理服务器，三台Nginx做负载均衡的代理服务。因为使用用户可能非常多，所以需要做负载均衡。后端使用天翼云的弹性文件服务。天翼云弹性文件服务用于存储文件，如图片、视频、镜像回源文件或者一些用户的静态数据等。不同的Nginx代理服务器之间共享访问文件系统数据。

方案使用云产品

弹性文件服务，弹性云主机

方案架构

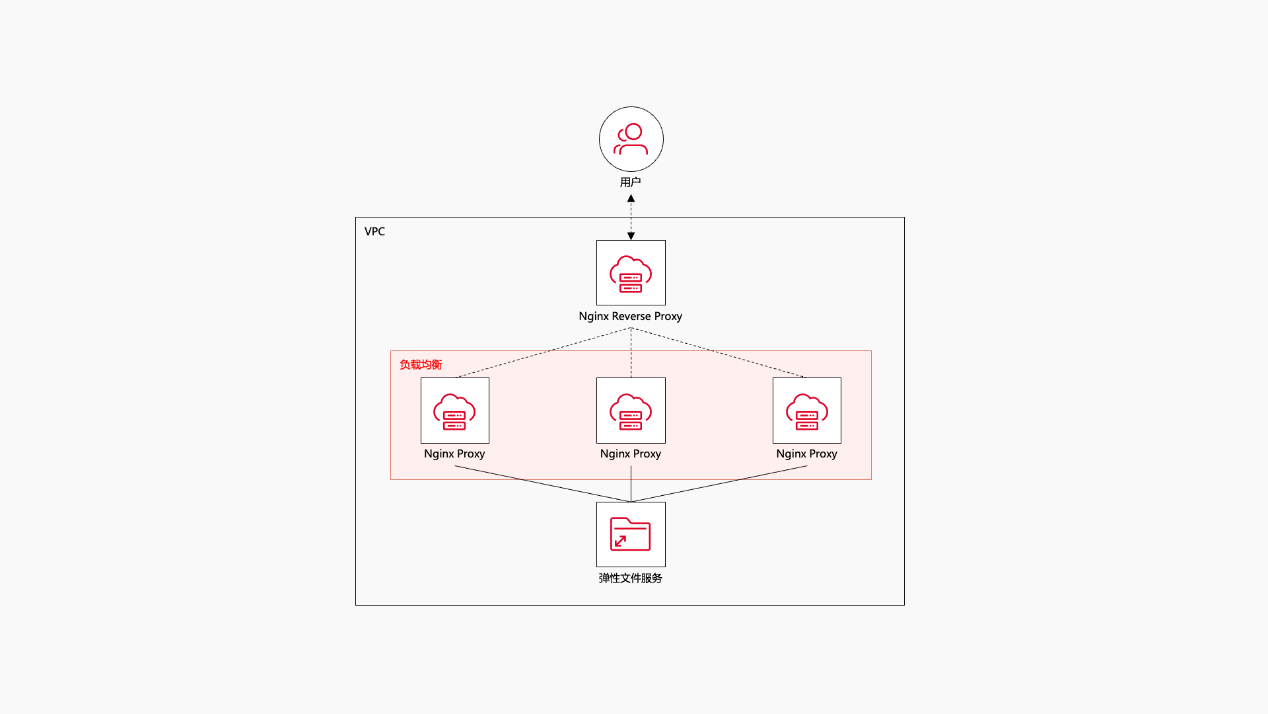

配置的架构如下图：

准备工作

在开始之前需要创建一个虚拟机私有云VPC，一个文件系统，四台云主机，其中一台做反向代理服务器，三台做负载均衡的代理服务。具体操作如下：

1. 在需要操作的地域创建虚拟私有云VPC，具体操作步骤参见创建虚拟私有云VPC。

2. 创建该VPC下的弹性云主机，操作系统为Linux，此处以CTyunOS 2.0.1为例演示，具体操作步骤参见创建弹性云主机。

3. 创建该VPC下的文件系统，文件系统的协议类型为NFS，具体操作步骤参见创建文件系统。

操作步骤

步骤一：放开云主机TCP22330端口

1. 登录“控制中心”，点击“计算>弹性云主机”进入弹性云主机控制台页面。

2. 找到目标云主机，点击名称进入云主机详情页。

3. 在详情页下方，点击“安全组”页签，在该页签默认安全组下点击“添加规则”，具体操作请参考添加安全组规则。

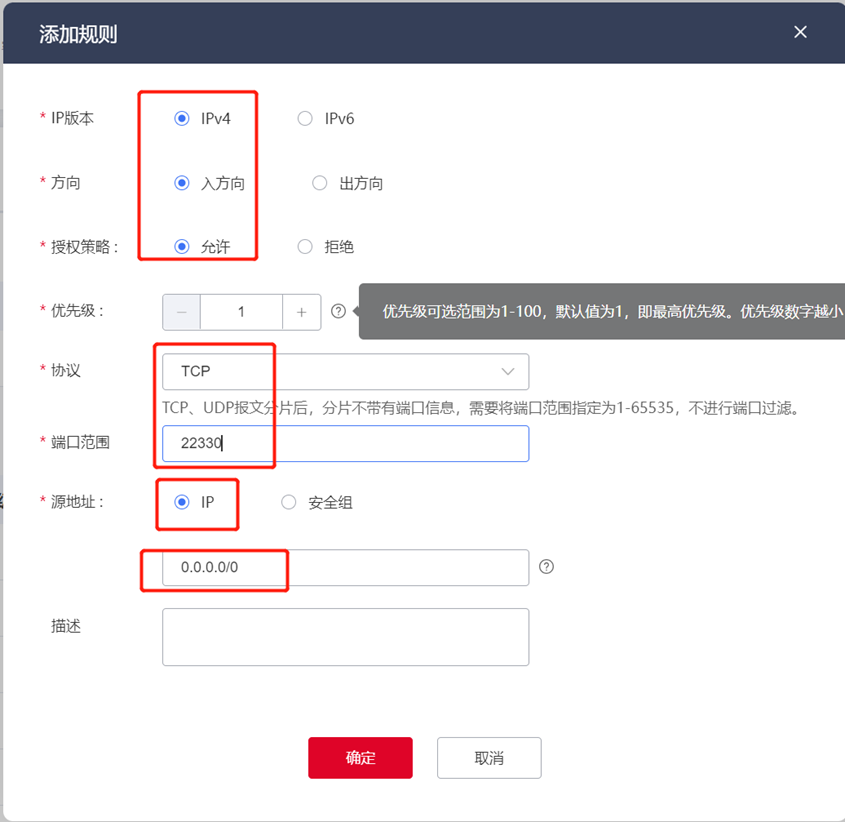

4. 添加“入方向”规则，各参数选项如下图。添加完成之后，在默认安全组下会显示相应的规则。



5. 重复以上步骤，对四台云主机均放开22330端口。

步骤二：部署Nginx负载均衡代理服务

在三个代理服务器的主机上挂载文件系统，安装部署Nginx。

1. 以root用户登录弹性云主机，登录方式参考登录Linux弹性云主机，执行如下命令，安装NFS客户端。

   yum install nfs-utils -y

2. 等待安装完成，执行如下命令，安装Nginx。

   yum install nginx -y

3. 执行如下命令，挂载文件系统到Nginx需要代理的目录，参考挂载NFS文件系统到弹性云主机 (Linux)。挂载地址在文件系统详情页获取，参考查看文件系统。

   "/usr/share/nginx/html/"是需要挂载在本地主机的目录，也是Nginx默认使用的代理目录。

   mount -t nfs -o vers=3,proto=tcp,async,nolock,noatime,nodiratime,noresvport,wsize=1048576,rsize=1048576,timeo=600 挂载地址 /usr/share/nginx/html/

4. 执行如下命令，为共享目录下编辑一个index.html。

   echo "Test for CT-SFS!" > /usr/share/nginx/html/index.html

5. 重复1-4步骤，对三台Nginx都挂载同一个NFS文件系统。

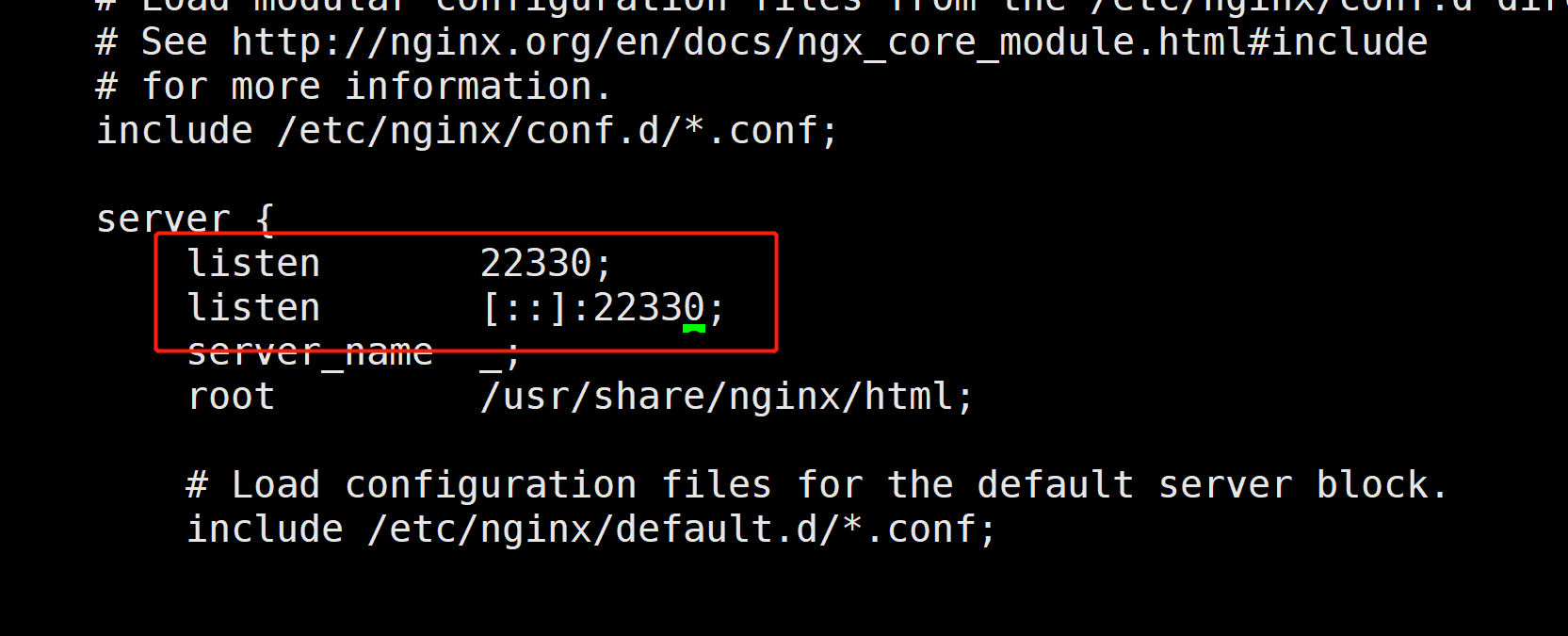

6. 执行 vi /etc/nginx/nginx.conf命令，在该文件中修改Nginx的默认端口80为22330，然后执行以下命令为每一个代理服务器启动Nginx。


   systemctl restart nginx

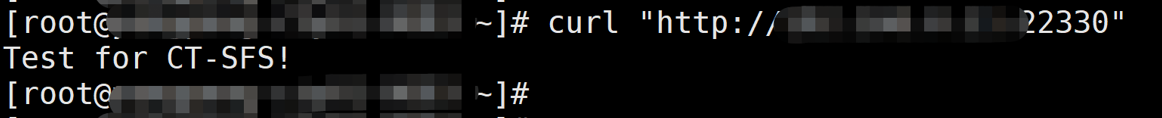

7. 验证代理结果。若三台Nginx代理服务都可以访问index.html文件，则表示配置成功。在每一个代理服务器上使用curl命令验证如下，其中{ip}为云主机的内网ip，可以在云主机详情页“弹性网卡”页签下获取。

   curl "http://{ip}:22330"

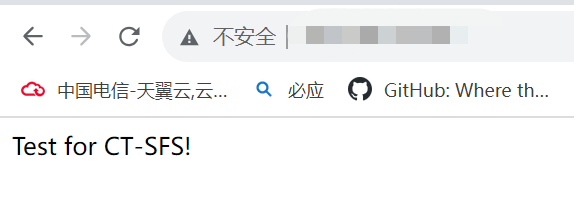

   在云主机详情页“弹性IP”页签下找到云主机的公网地址，并在浏览器上输入“{公网IP地址}:22330"，预期结果如下：



   如网页请求不通但是本地curl没有问题，那么执行以下命令关闭防火墙：

   systemctl stop firewalld

   systemctl stop iptables

步骤三：部署Nginx反向代理服务

在第四台云主机上安装反向代理。

1. 登录第四台云主机，执行如下命令，安装Nginx。

   yum install nginx -y

2. 执行如下命令配置反向代理的Nginx服务。

   vi /etc/nginx/nginx.conf

   修改默认的http配置如下，其中192.168.xxx.xx为步骤二中三台负载均衡服务器IP，即三台云主机的内网IP，可以在云主机详情页“弹性网卡”页签下获取，使用时注意替换。

   http {
       upstream nfs {
           server 192.168.xxx.xx:22330;
           server 192.168.xxx.xx:22330;
           server 192.168.xxx.xx:22330;
       }

   server {
       listen 22330;
       location / {
           proxy_pass http://nfs;
       }
   }
   }

3. 执行如下命令，启动反向代理的Nginx服务。

   systemctl restart nginx

步骤四：测试验证

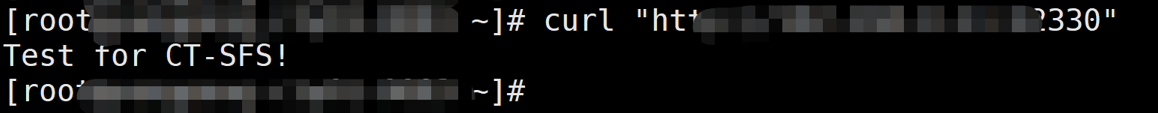

在第四台云主机，即反向代理服务器上使用curl命令请求，其中{ip}为云主机的公网IP，可以在云主机详情页“弹性IP”页签下获取。也可以使用内网IP，在云主机详情页“弹性网卡”页签下获取。

curl "http://{ip}:22330"

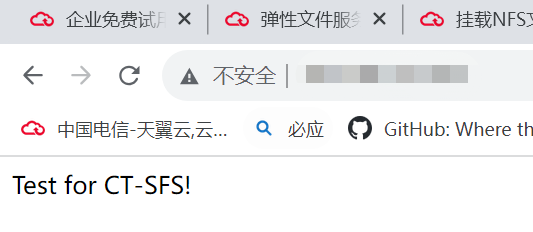

在浏览器上输入“{公网IP地址}:22330"，预期结果如下：

如网页请求不通但是本地curl没有问题，那么执行以下命令关闭防火墙：

systemctl stop firewalld

systemctl stop iptables
