本最佳实践基于天翼云云防火墙C100 典型部署方案，旨在通过标准化的规划、部署、管控及运维流程，确保云防火墙高效落地，实现对互联网入访、内网出访、VPC 间互访、VPC 与云专线互访的全流量安全防护，同时规避网络架构冲突、流量绕开防护等风险，保障业务稳定运行。
前期规划
前期规划重点明确VPC架构与子网划分，避免后续部署冲突。

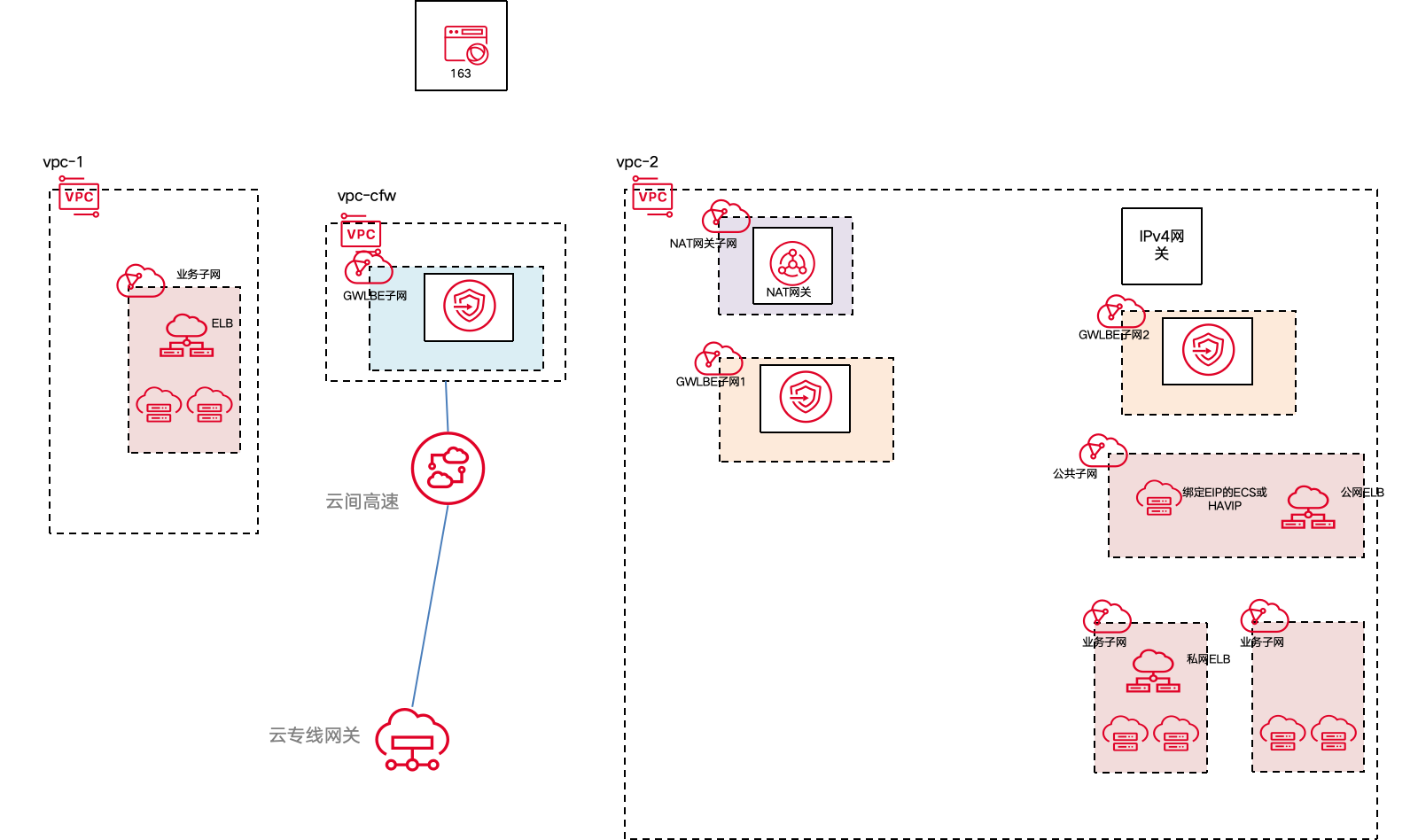

VPC 规划
规划原则：按功能隔离，减少干扰。
某场景下，网络部门根据业务属性与防护需求，划分独立VPC，各VPC功能如下，避免跨功能混用：
| VPC 名称 | 核心功能 | 关联组件 |
|---|---|---|
| vpc-1/vpc-2 | 业务承载 | 业务子网、私网ELB、后端 ECS（无EIP，通过 NAT出访） |
| vpc-cfw | 仅用于云间高速流量的引流，不是防火墙所在VPC | GWLBE子网、IPv4网关（仅部署防火墙相关引流与转发组件，不承载业务） |
| （可选）vpc-nat | NAT网关专属 | NAT网关子网（若需进一步隔离NAT功能，可单独创建，小型场景可复用vpc-1/vpc-2） |
| （可选）vpc-sec | 安全产品专属 | 云等保专区、WAF等安全组件（安全产品独立VPC更易管控） |
子网规划
子网是流量隔离与防护的最小单元，按“功能专属”原则规划了如下子网：
| 子网类型 | 核心用途 | 规格要求 | 部署VPC | 关键限制与实践要点 |
|---|---|---|---|---|
| 业务子网 | 部署无EIP的后端 ECS（如 Web 服务器、数据库服务器）、私网 ELB 后端节点 | 按需配置（如24位，满足业务扩容） | vpc-1/vpc-2 |
|
| 公共子网 | 部署公网ELB、绑定EIP的 ECS/HAVIP/裸金属服务器 | 按需配置（如26位，根据公网暴露资源数量调整） | vpc-1/vpc-2 |
|
| NAT网关子网 | 专属部署NAT 网关 | 固定28位（子网掩码255.255.255.240，仅需16个IP，满足 NAT网关部署需求） | vpc-1/vpc-2（或vpc-nat） |
|
| GWLBE引流子网 | 2个专属子网，分别用于：
| 每个子网固定28位 | vpc-cfw |
|
| 安全产品子网 | 部署云等保专区、漏洞扫描等安全组件 | 按需配置（如28位，安全产品节点数量少） | vpc-sec |
|
架构部署：标准化落地组件
部署遵循“先基础网络、后防护组件、再业务资源”的顺序，确保各组件联动生效，避免流量绕开防火墙。
搭建基础网络（VPC + 子网）
登录天翼云控制台，按VPC规划创建 vpc-1（业务）、vpc-2（业务）、vpc-cfw（防火墙）、vpc-sec（安全产品），如何创建VPC请参考：创建虚拟私有云VPC。
在各VPC内创建对应子网，严格按子网规划配置子网网段。
配置VPC路由表：为业务 VPC（vpc-1/vpc-2）添加 “默认路由指向 vpc-cfw 的 GWLBE”（确保流量强制经过防火墙），为 vpc-cfw 添加 “指向各业务 VPC、云专线网关的路由”。
部署核心防护与转发组件
云防火墙（C100）部署：在vpc-cfw中关联GWLBE子网1/2，绑定IPv4 网关，确保GWLBE 能接收来自各引流子网的流量。
NAT网关部署：在NAT网关子网中创建NAT网关，关联需出访的业务子网（如vpc-1的Web业务子网），配置 NAT转发规则，创建NAT网关请参考：NAT网关操作指导。
ELB 部署：
公网ELB：部署在“公共子网”，后端节点关联 vpc-1/vpc-2 的“业务子网”ECS，开启健康检查（如TCP端口80探测）；
私网ELB：部署在“业务子网”，仅用于VPC内部业务访问，无需关联公网，如何创建ELB可参考：负载均衡器操作指导。
云专线网关部署：在业务VPC（如 vpc-2）中创建云专线网关，对接线下数据中心，配置路由指向vpc-cfw 的GWLBE（确保VPC与线下互访流量经过防火墙），如何创建云专线参考：云专线网关操作指导。
绑定EIP的ECS/HAVIP 部署：仅在“公共子网”中创建此类资源（如运维管理节点），配置安全组仅开放管理员IP的访问权限（如仅允许192.168.0.0/24网段访问22端口）。
验证组件联动性
部署后通过“小流量测试” 验证组件是否正常联动，避免防护失效：

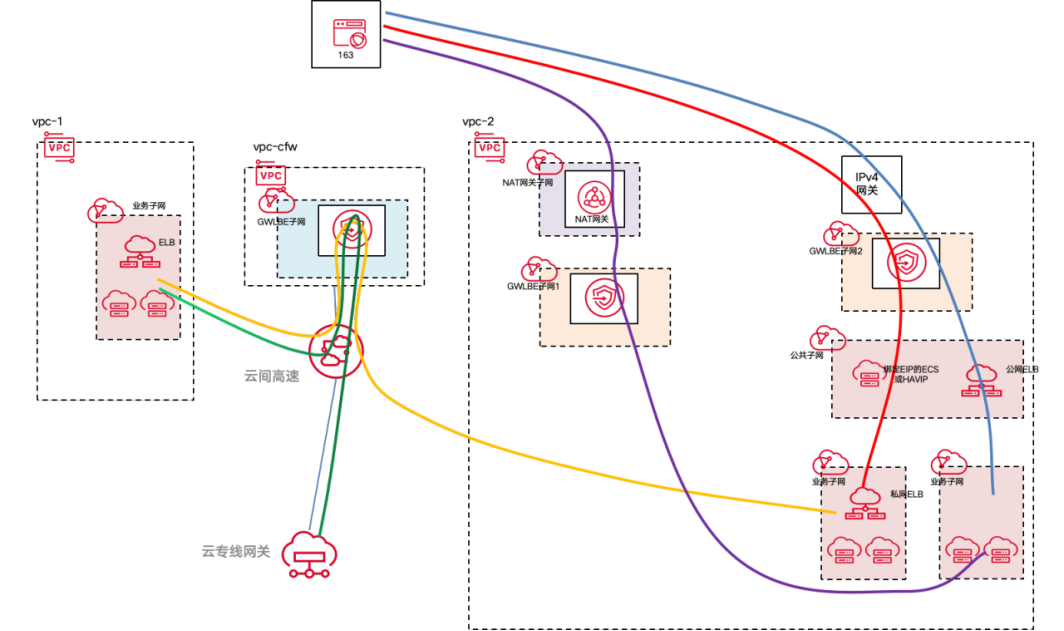

互联网入访测试：从公网访问公网ELB 的 EIP，检查云防火墙日志是否捕获该流量（上图中红色 / 蓝色路径）；
内网出访测试：从vpc-1 业务子网的 ECS 访问互联网（如ping），检查 NAT 网关日志与云防火墙日志是否均有记录（上图中紫色路径）；
VPC 互访测试：从 vpc-1 的 ECS 访问 vpc-2 的 ECS，检查云防火墙日志是否捕获该流量（上图中黄色路径）；
云专线互访测试：从线下数据中心访问vpc-2 的业务 ECS，检查云防火墙日志是否捕获该流量（上图中绿色路径）。
流量管控：全路径防护与优化
基于典型部署方案的4类核心流量路径，通过云防火墙策略实现 “精准管控、日志可追溯”。
互联网入访流量
红色/蓝色路径：IPv4网关→GWLBE→云防火墙→公共子网（ELB/ECS/HAVIP/裸金属)。
策略配置原则：“最小权限”，仅开放业务必要端口；
允许策略：仅开放80（HTTP）、443（HTTPS）等业务端口，源地址限制为业务覆盖的用户网段（如仅允许华东地区 IP 访问）；
拒绝策略：默认拒绝所有其他端口（如22、3389等管理端口，禁止公网直接访问）。
日志审计：开启云防火墙入访日志记录，定期审计异常流量（如来自境外IP的高频访问尝试）。
内网出访流量
紫色路径：业务ECS→GWLBE→云防火墙→NAT 网关→互联网。
策略配置原则：“按需放行，禁止无关出访”；
允许策略：仅开放业务必要的出访地址/ 端口（如允许 ECS 访问 OSS 的域名、访问第三方 API 的固定IP）；
拒绝策略：禁止访问高危IP 网段（如已知恶意 IP 库）、禁止 P2P 下载、视频网站等非业务流量。
带宽管控：通过NAT 网关配置带宽上限（如 100Mbps），避免单业务占用过多带宽影响其他服务。
VPC 间互访流量
黄色路径：vpc-1/vpc-2→云企业路由器→GWLBE→云防火墙→云企业路由器→目标 VPC。
策略配置原则：“按业务关联度放行”；
允许策略：仅开放跨VPC 业务依赖的端口；
拒绝策略：禁止无业务关联的VPC 互访。
VPC 与云专线互访流量
绿色路径：业务 VPC→云企业路由器→GWLBE→云防火墙→云企业路由器→云专线网关→线下网络。
策略配置原则：“双向管控，匹配线下安全策略”；
入访（线下→VPC）：仅允许线下办公网段访问 VPC 的业务端口（如线下财务网段访问 VPC 的 ERP系统端口）；
出访（VPC→线下）：仅允许VPC的业务子网访问线下数据库、文件服务器的必要端口。
加密传输：若传输敏感数据（如用户信息），可在云专线基础上开启IPsec VPN加密，避免数据泄露。
