使用并行文件静态存储卷，即使用预先在并行文件控制台已创建文件系统，通过手动创建PV指定已有文件系统，创建PVC时使用已有PV的方式，实现容器内挂载并行文件。

该模式下需要用户自建文件系统及PV资源，一定程度上增加操作和管理复杂性，一般推荐使用动态创建存储的方式。

前提条件

• 已创建容器集群

• 已在插件市场安装存储插件cstor-csi，且插件版本>=3.3.2，插件正常运行。（建议使用>=4.0的CSI版本）

• 已在并行文件控制台创建文件系统

使用限制

参见 并行文件使用限制

通过控制台使用并行文件静态存储卷

1、创建持久卷（PV）

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

• 进入主菜单“存储”——“持久卷”，单击左上角“创建持久卷”；



• 在创建对话框，配置持久卷PV的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷列表查看，此时PV状态为“可用”。

3、创建持久卷声明（PVC）

• 进入主菜单“存储”——“持久卷声明”，单击左上角“创建持久卷声明”；

• 在创建对话框，配置持久卷声明PVC的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷声明列表查看。

• 进入持久卷声明列表页，等待PVC状态为“已绑定” 。

3、创建工作负载

1. 登录“云容器引擎”管理控制台；

2. 在集群列表页点击进入指定集群；

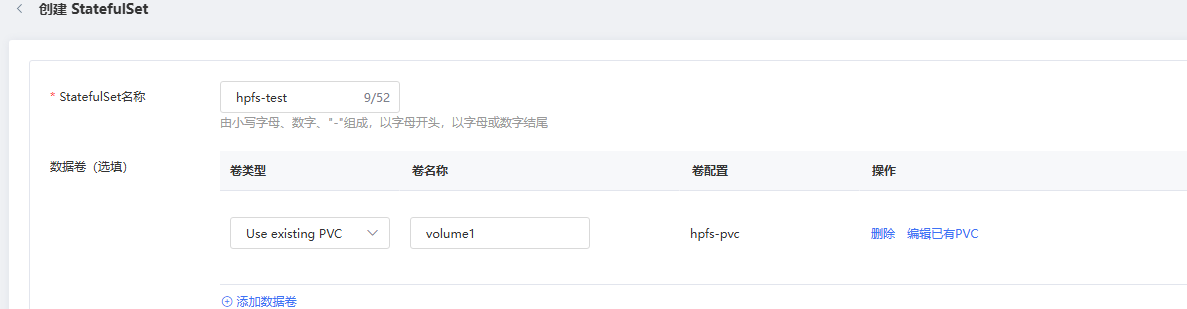

3. 进入主菜单“工作负载”——“有状态”，单击左上角“创建SatefulSet”；

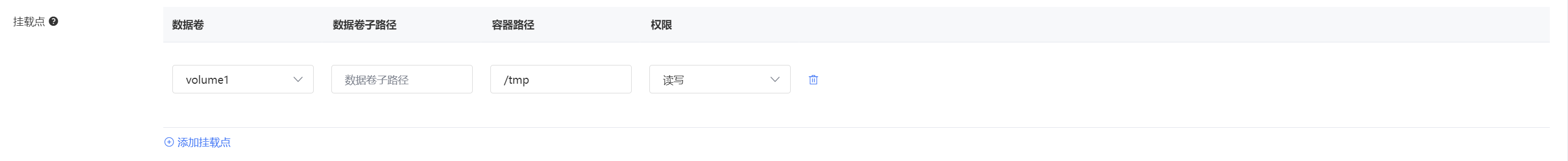

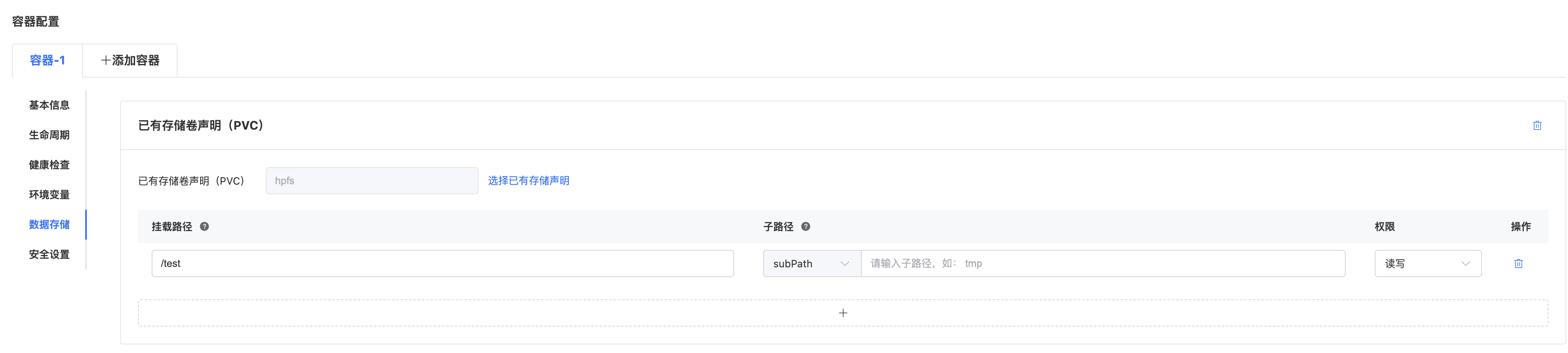

4. 在创建对话框，数据存储栏中，选择添加存储卷，卷类型选择“已有存储卷申明（PVC）”，操作栏选择“选择已有存储申明”；根据自己需要设置挂载路径、子路径和权限，

   • 参数说明：

   挂载路径：存储挂载到容器后，容器内部显示的路径地址。不建议使用类似于/usr或者/tmp类似的已有的容器目录路径，可能会造成目录相互遮蔽。

   子路径：需要挂载的存储源地址的子目录。

   权限：读写/只读

   • 示例：将PVC“hpfs”对应存储的subpath指向的子目录（subpath为空表示使用根目录），挂载到容器里的/test路径上。



5. 所有的信息都配置完成后，单击 “提交” 。创建成功后，您就可以正常使用数据卷。

通过kubectl命令行使用并行文件静态存储卷

1、创建持久卷（PV）

• 使用kubectl连接集群，创建示例yaml文件pv-example.yaml：

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pvc-hpfs-test-01	# pv的名字，以“pvc-”开头，然后记下后缀名，也就是hpfs-test-01。
spec:
  accessModes:
  - ReadWriteMany
  capacity:
    storage: 512Gi		# 填写存储大小，与实际存储大小保持一致。单位有Mi、Gi、Ti、Pi
  csi:
    driver: hpfs.csi.cstor.com
    fsType: ext4
    volumeAttributes:
      driverType: hpfs.csi.cstor.com
      protocol: hpfs
      secretKey: aTGnz9HddIkvntSSYlioy3dZsVGar32ccYcmRZbc  # 填写从存储控制台上取得的seckey
      sfsUID: 8b3aa315-ee4a-5023-a92a-9ba13760c991   # 填写从存储控制台上取得的并行文件ID
      sharePath: 100.96.0.18@o2ib0:100.96.0.19@o2ib0:/hd0004/dbb34d3232a808ed7705f6e16d471949_n0kv56atee1d93o0  # 填写从存储控制台上取得的挂载地址
    volumeHandle: 0206-0c-hpfs-test-01	 #格式为0206-{PV-NAME-SUFFIX-LENTH}-{PV-NAME-SUFFIX}，具体参照《参数说明》
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: topology.hpfs.csi.cstor.com/zone
          operator: In
          values:
          - cn-huadong1-jsnj1A-public-ctcloud   # 填写存储openapi使用的azName，必须与并行文件所在的可用区一致。
  persistentVolumeReclaimPolicy: Retain
  volumeMode: Filesystem

 参数说明：

1. volumeHandle：格式为0206-{PV-NAME-SUFFIX-LENTH}-{PV-NAME-SUFFIX}

2. PV-NAME-SUFFIX表示PV名字后缀。

3. PV-NAME-SUFFIX-LENTH为16进制，表示PV名字后缀的长度。

4. 例如PV-NAME-SUFFIX是"hpfs-test-01"，则PV-NAME-SUFFIX-LENTH为0c

• 执行以下命令，创建PV

kubectl apply -f pv-example.yaml

• 查看创建的PV：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“存储”——“持久卷”，在持久卷列表查看。

2、创建持久卷声明（PVC）

• 使用kubectl连接集群，创建示例yaml文件pvc-example.yaml：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: {YOUR-PVC-NAME}  # 设置自己的pvc名字
  namespace: default
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 512Gi
  volumeMode: Filesystem
  volumeName: {YOUR-PV-NAME}   #替换PV名称

• 执行以下命令，创建PVC

kubectl apply -f pvc-example.yaml

• 查看创建的PVC：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“存储”——“持久卷声明”，在列表查看。

3、创建工作负载

• 使用kubectl连接集群，创建示例yaml文件sts-example.yaml：

apiVersion: "apps/v1"
kind: "StatefulSet"
metadata:
  name: "hpfs-test"
  namespace: "default"
spec:
  podManagementPolicy: "OrderedReady"
  replicas: 1
  revisionHistoryLimit: 10
  serviceName: ""
  template:
    spec:
      containers:
      - image: "nginx:1.25-alpine"
        imagePullPolicy: "IfNotPresent"
        name: "container1"
        resources:
          limits:
            cpu: "100m"
            memory: "256Mi"
          requests:
            cpu: "100m"
            memory: "256Mi"
        terminationMessagePath: "/dev/termination-log"
        terminationMessagePolicy: "File"
        volumeMounts:
        - mountPath: "/ccetmp"
          name: "volume1"
      dnsPolicy: "ClusterFirst"
      restartPolicy: "Always"
      schedulerName: "default-scheduler"
      securityContext: {}
      terminationGracePeriodSeconds: 30
      volumes:
      - name: "volume1"
        persistentVolumeClaim:
          claimName: {YOUR-PVC-NAME}                #替换为步骤2中的PVC名称
  updateStrategy:
    rollingUpdate:
      partition: 0
    type: "RollingUpdate"

• 执行以下命令，创建StatefulSet

kubectl apply -f sts-example.yaml

• 查看创建的有状态负载：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“工作负载”——“有状态”，在列表查看。

验证数据持久化

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

• 进入主菜单“工作负载”——“有状态”，进入负载详情；

• 在Pod列表页，选择“远程登录”，进入到容器内执行以下命令：

         1、向/ccetmp 目录下写一个文件，执行echo "Hello World" > /ccetmp/test.log

         2、查看/ccetmp目录下文件，执行ls /ccetmp，预期结果如下:

test.log

• 退出“远程登录”，对上一步中的Pod执行“销毁重建”，等待Pod重新运行正常；

• 对新建Pod，继续执行“远程登录”，进入到容器内查看数据。执行cat /ccsetmp/test.log，预期结果如下：

Hello World

• 以上步骤说明，pod删除重建后，重新挂载存储卷，数据仍然存在， 说明数据可持久化保存。
