诊断流程的基本概念

集群内部域名：CoreDNS会将集群中的服务暴露为集群内部域名，默认以.cluster.local结尾，这类域名的解析通过CoreDNS内部缓存完成，不会从上游DNS服务器查询。
VPC、地域内部域名：在VPC、地域内DNS服务器中注册的天翼云各产品内部服务域名，默认以.cnsp-internal.ctyun.cn结尾，这类域名通常与地域、VPC相关，由CoreDNS的上游DNS服务器负责解析，CoreDNS仅做解析请求转发。
公网域名：在第三方DNS服务商、天翼云DNS云解析等产品注册的权威解析，这类域名由CoreDNS的上游DNS服务器负责解析，CoreDNS仅做解析请求转发。
业务Pod：部署在Kubernetes集群中的容器Pod，特指非Kubernetes自身系统组件的容器。
使用CoreDNS的业务Pod：容器内DNS服务器地址为CoreDNS的Service IP（查看容器/etc/resolv.conf文件得到的DNS服务器地址与CoreDNS的Service IP相同）。
使用NodeLocal DNSCache的业务Pod：集群中安装了NodeLocal DNSCache插件后，通过自动或手动方式注入DNSConfig的业务Pod。这类Pod在解析域名时，会优先访问本地缓存组件。在访问本地缓存组件不通或无DNS缓存记录时，会再次访问CoreDNS提供的kube-dns服务。

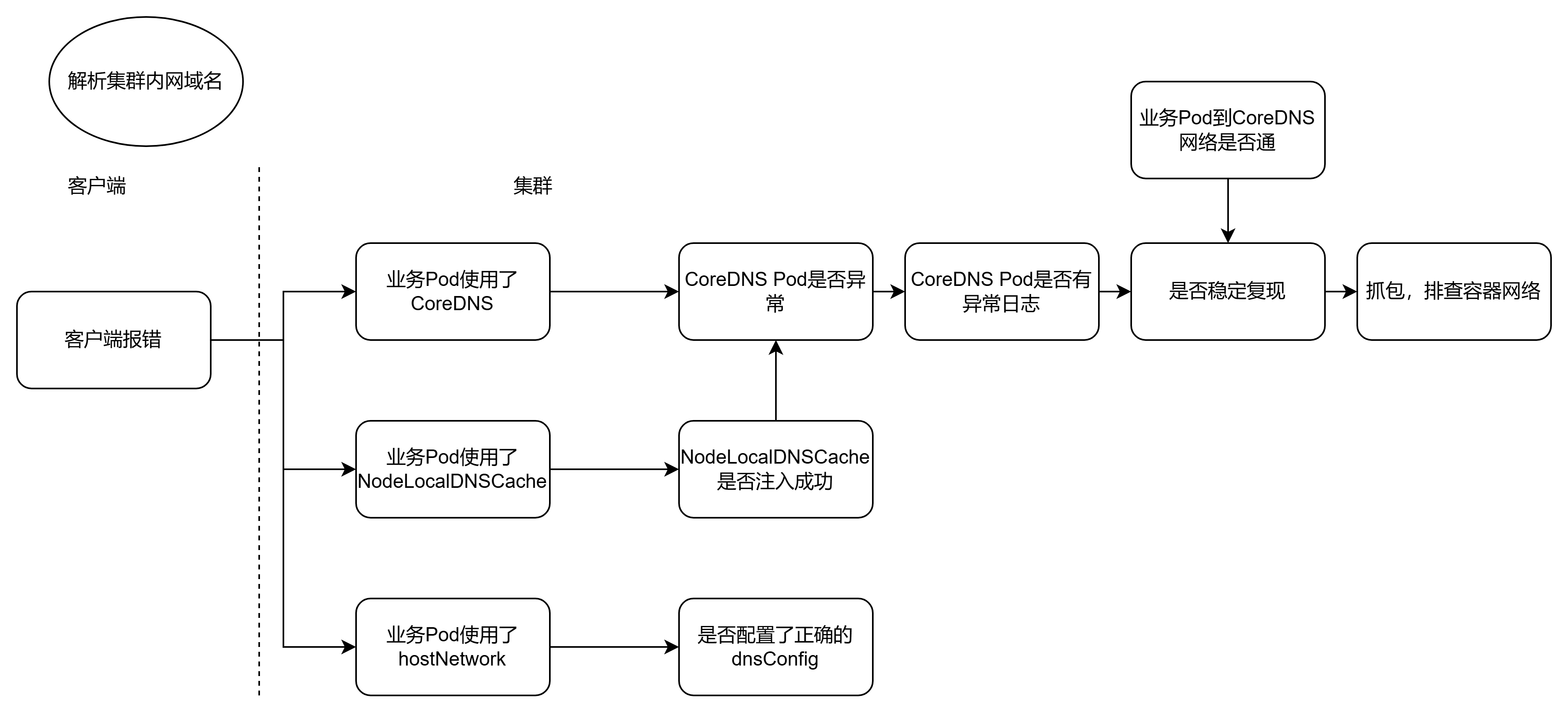

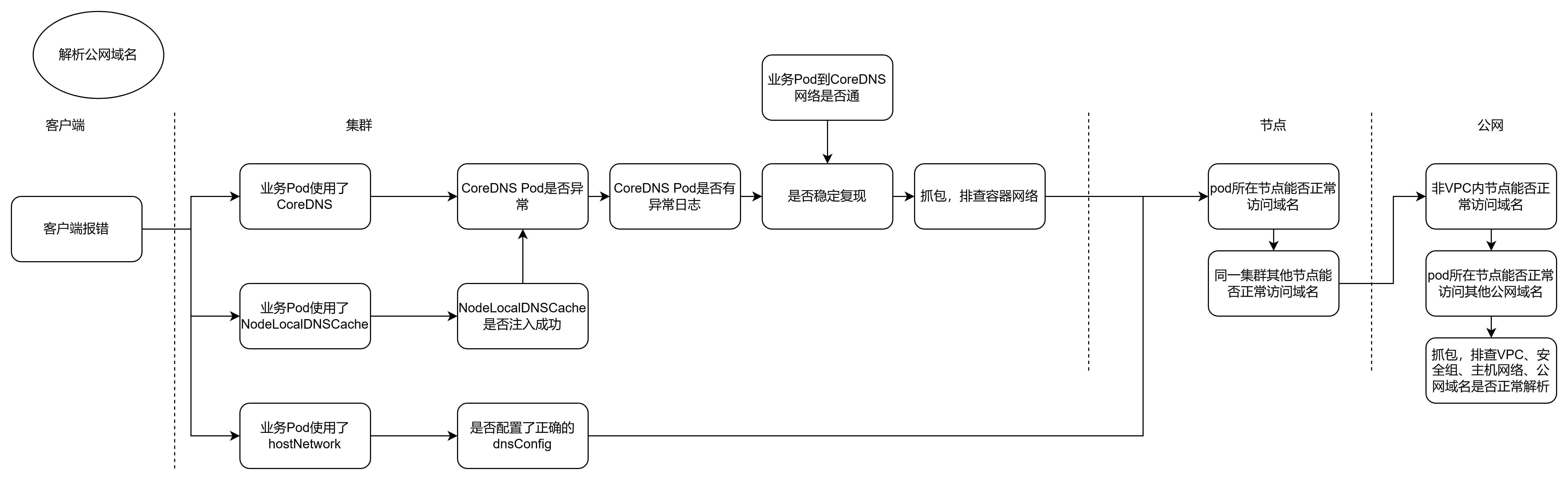

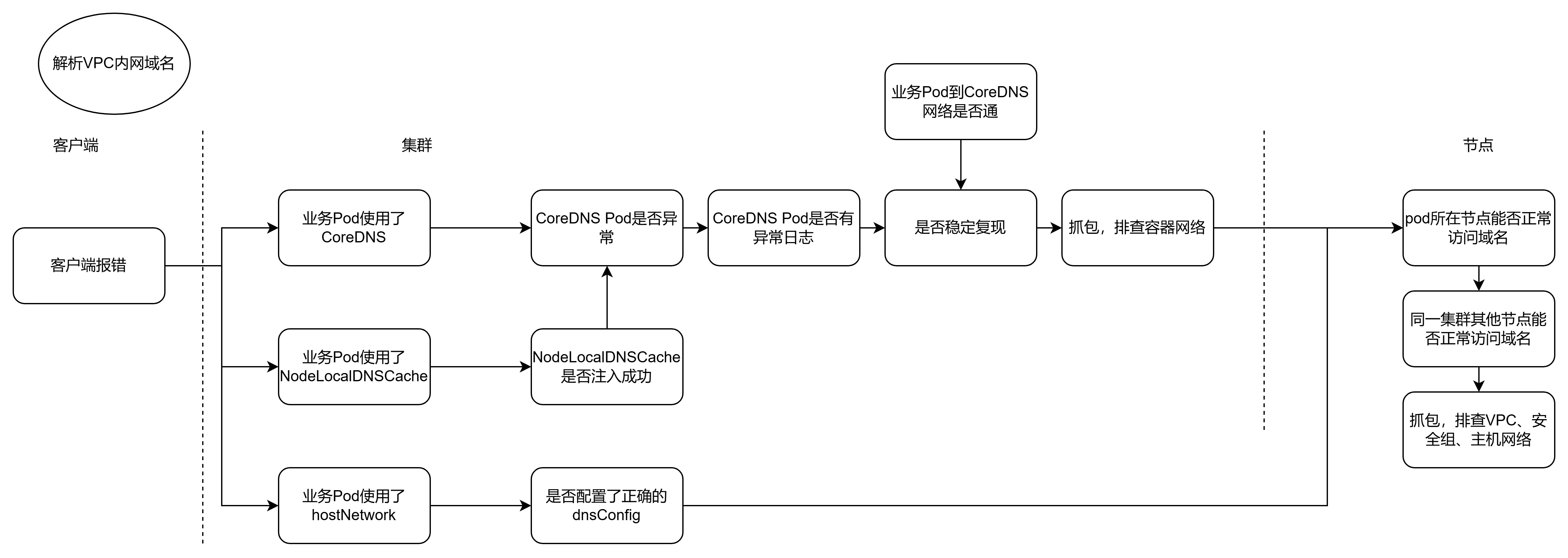

异常诊断流程

检查业务Pod的DNS配置

#以default命名空间的nginx容器为例
#查看nginx容器的YAML配置，并确认DNSPolicy字段是否符合预期。
kubectl get pod nginx-xxxxxxxxx-xxxxx -n default -o yaml

#当DNSPolicy符合预期时，可以进一步进入Pod容器中，查看实际生效的DNS配置。

#通过bash命令进入nginx容器，若bash不存在可使用sh代替。
kubectl exec -it nginx-xxxxxxxxx-xxxxx -n default bash

#进入容器后，可以查看DNS配置，nameserver后面为DNS服务器地址。
cat /etc/resolv.conf

检查业务Pod的DNS配置

DNS Policy示例如下所示

apiVersion: v1
kind: Pod
metadata:
  name: nginx-xxxxxxxxx-xxxxx
  namespace: default
spec:
  containers:
  - image: <container-image>
    name: <container-name>

#默认场景下的DNS Policy。
  dnsPolicy: ClusterFirst
#使用了NodeLocal DNSCache时的DNS Policy。
  dnsPolicy: None
  dnsConfig:
    nameservers:
    - 192.168.0.10
    - 10.96.0.10
    options:
    - name: ndots
      value: "3"
    - name: timeout
      value: "1"
    - name: attempts
      value: "2"
    searches:
    - default.svc.cluster.local
    - svc.cluster.local
    - cluster.local

  securityContext: {}
  serviceAccount: default
  serviceAccountName: default
  terminationGracePeriodSeconds: 30

DNSPolicy字段值	使用的DNS服务器
ClusterFirst	此为DNSPolicy默认值，Pod会将CoreDNS提供的kube-dns服务IP作为DNS服务器。开启HostNetwork的Pod，如果选择ClusterFirst模式，效果等同于Default模式。
ClusterFirstWithHostNet	开启HostNetwork的Pod，如果选择ClusterFirstWithHostNet模式，效果等同于ClusterFirst。
None	配合DNSConfig字段，可用于自定义DNS服务器和参数。在NodeLocal DNSCache开启注入时，DNSConfig会将DNS服务器指向本地缓存IP及CoreDNS提供的kube-dns服务IP。
Default	只适用于不需要访问集群内部服务的场景。Pod创建时会从主机节点/etc/resolv.conf文件继承DNS服务器列表。

检查CoreDNS Pod运行状态

执行以下命令，查看容器组信息

# kubectl -n kube-system get pod -o wide -l k8s-app=kube-dns
NAME                      READY   STATUS    RESTARTS   AGE   IP            NODE
coredns-xxxxxxxxx-xxxxx   1/1     Running   0          2h   172.16.6.53   192.168.0.1

执行以下命令，查看Pod的实时资源使用情况（依赖于metrics-server采集相关数据，需要事先安装监控组件cube-metrics-server）。

# kubectl -n kube-system top pod -l k8s-app=kube-dns
NAME                      CPU(cores)   MEMORY(bytes)
coredns-xxxxxxxxx-xxxxx   4m           20Mi

如果Pod不处于Running状态，可以通过kubectl -n kube-system describe podcoredns-xxxxxxxxx-xxxxx命令，查询问题原因。

检查CoreDNS运行日志

执行以下命令，输出CoreDNS Pod最新的500行日志和对应的日志时间。

# kubectl -n kube-system logs --tail=500 --timestamps coredns-xxxxxxxxx-xxxxx

检查CoreDNS DNS查询请求日志

DNS查询请求日志仅会在开启CoreDNS的log插件后，才会打印到容器日志中。

开启log插件的具体操作如下：

通过控制台或命令行工具编辑kube-system命名空间下的coredns configmap，增加log模块

# kubectl edit configmap -n kube-system coredns
  Corefile: |
    .:53 {
        errors
        log
        health {
           lameduck 15s
        }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
          pods insecure
          fallthrough in-addr.arpa ip6.arpa
          ttl 30
        }
        prometheus :9153
        forward . /etc/resolv.conf {
              prefer_udp
        }
        cache 30
        loop
        reload
        loadbalance
    }

检查CoreDNS Pod的网络连通性

登录CoreDNS Pod所在集群节点。
执行ps aux | grep coredns，查询CoreDNS的进程ID。
执行nsenter -t <pid> -n bash，进入CoreDNS所在容器网络命名空间，其中pid为上一步得到的进程ID。
测试网络连通性
- 运行telnet <apiserver_clusterip> 6443，测试Kubernetes API Server的连通性。其中apiserver_clusterip为default命名空间下Kubernetes服务的IP地址，默认为10.96.0.1。
- 运行dig <domain> @<upstream_dns_server_ip>，测试CoreDNS Pod到上游DNS服务器的连通性。其中domain为测试域名，upstream_dns_server_ip为上游DNS服务器地址。

常见问题

现象	原因	处理方案
业务Pod无法通过CoreDNS服务IP解析	机器负载高、kube-proxy没有正常运行、安全组没有放开UDP协议53端口等。	检查安全组是否放开UDP 53端口，若已放开请提交工单排查。
业务Pod无法连通CoreDNS容器副本	容器网络异常或安全组没有放开ICMP。	检查安全组是否放开ICMP，若已放开请提交工单排查。
业务Pod无法通过CoreDNS容器IP解析	机器负载高、安全组没有放开UDP协议53端口等。	检查安全组是否放开UDP 53端口，若已放开请提交工单排查。

检查业务Pod到CoreDNS的网络连通性

选择以下任意一种方式，进入客户端Pod容器网络。

方法一（适合镜像本身含有sh、ping等命令的Pod）：

使用kubectl exec -it -n <命名空间> <PodName> /bin/sh命令进入到Pod中。

方法二（适合镜像本身不含常用命令、且稳定运行的Pod）：

登录业务Pod所在集群节点。

执行ps aux | grep <业务进程名>命令，查询业务容器的进程ID。

执行nsenter -t <pid> -n bash命令，进入业务Pod所在容器网络命名空间。其中pid为上一步得到的进程ID。

方法三：（适合频繁重启的Pod）

如果运行时是docker：登录业务Pod所在集群节点。

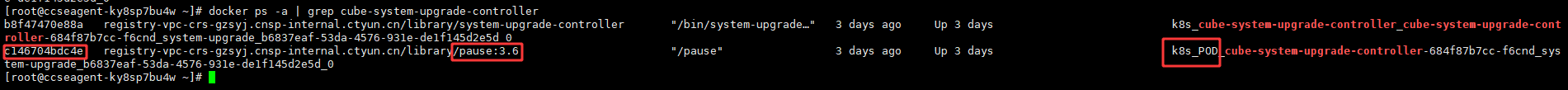

执行docker ps -a | grep <业务容器名>命令，查询k8s_POD_ 开头、使用镜像为pause的沙箱容器，记录容器ID。

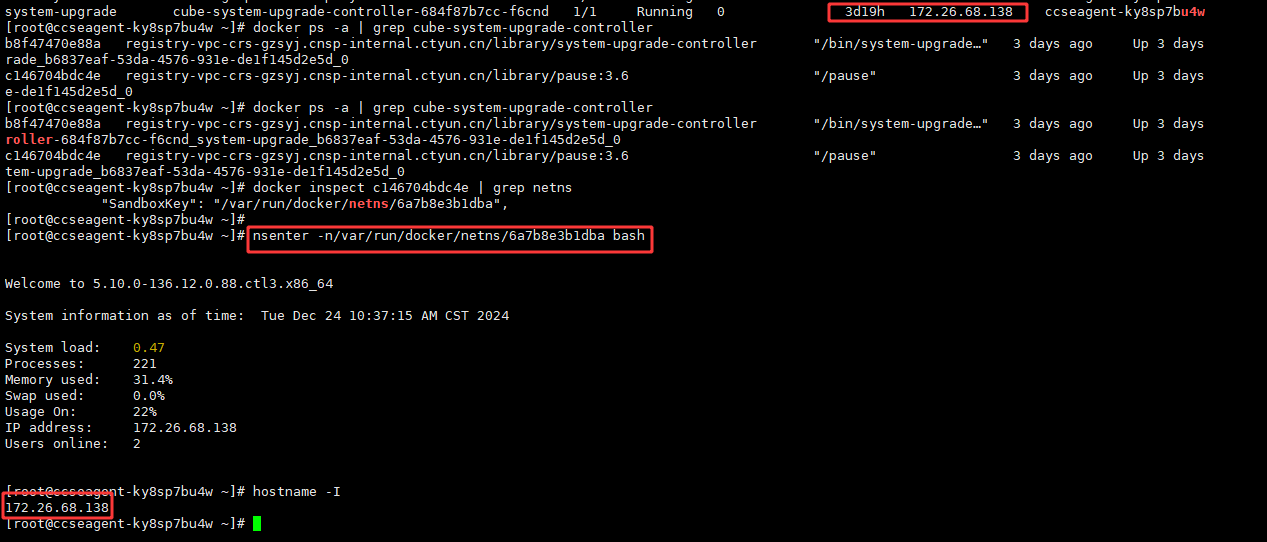

执行docker inspect <沙箱容器 ID> | grep netns命令，查询/var/run/docker/netns/xxxx的容器网络命名空间路径。

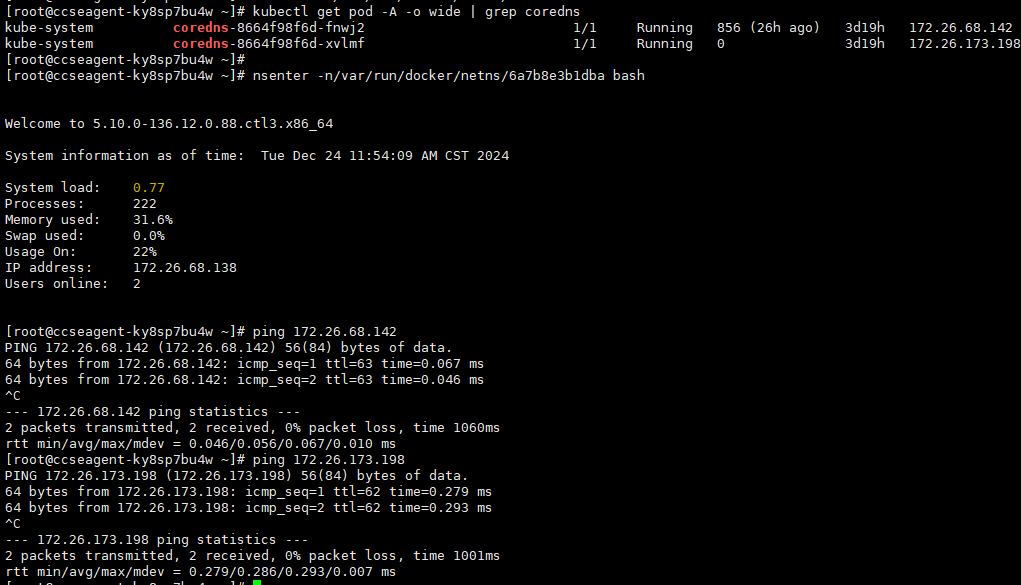

执行nsenter -n<netns 路径> bash命令，进入容器网络命名空间。(其中netns 路径为上一步得到的路径，且-n和<netns 路径>之间不加空格)。

如果运行时是containerd：登录业务Pod所在集群节点，执行crictl ps -a | grep <PodName>根据Pod名称查看容器id。

根据查到的容器id，执行ctr -n k8s.io container ls | grep <容器id>查找完整的容器id（ctr使用的时候，必须写全，而docker对于id的长度没要求）

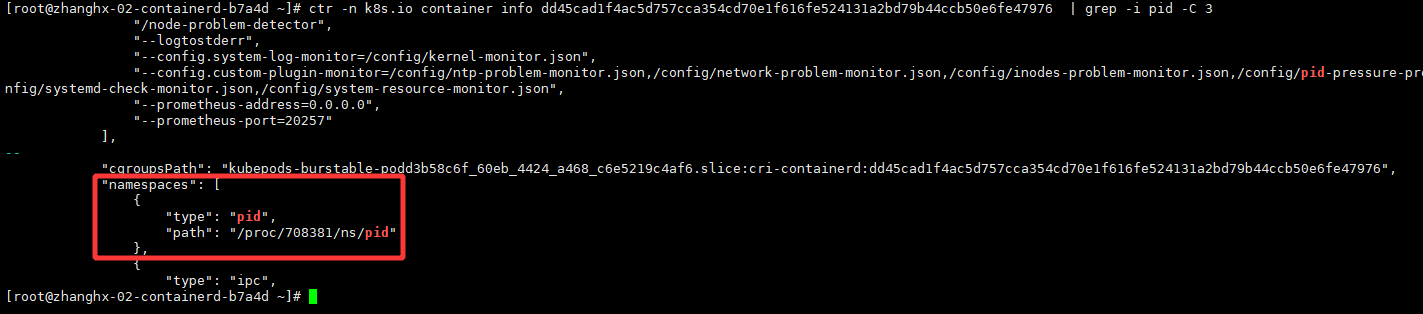

执行ctr -n k8s.io container info <完整的容器id> | grep -i pid -C 3获取业务Pod中pause容器的pid

path里面的数字即为pause容器的pid。

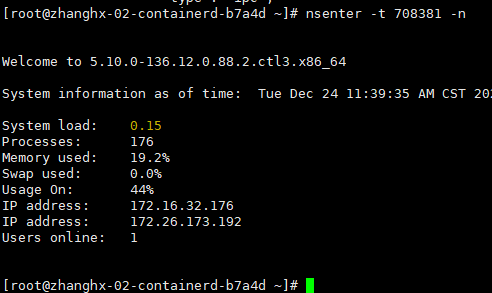

执行nsenter -t <pid> -n 进入容器网络命名空间。

进入容器网络命名空间后，测试网络连通性。

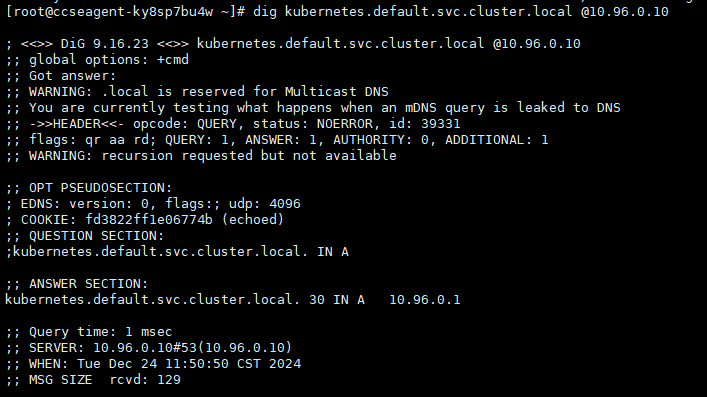

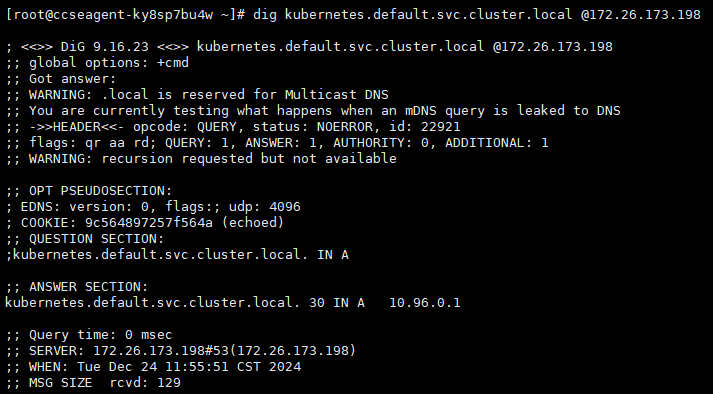

执行dig <domain> @<kube_dns_svc_ip>命令，测试业务Pod到CoreDNS服务kube-dns解析查询的连通性。其中<domain>为测试域名，<kube_dns_svc_ip>为kube-system命名空间中kube-dns的服务IP。默认为10.96.0.10。

执行ping <coredns_pod_ip>命令，测试业务Pod到CoreDNS容器副本的连通性。其中<coredns_pod_ip>为kube-system命名空间中CoreDNS Pod的IP。

执行dig <domain> @<coredns_pod_ip>命令，测试业务Pod到CoreDNS容器副本解析查询的连通性。其中<domain>为测试域名，<coredns_pod_ip>为kube-system命名空间中CoreDNS Pod的IP。

常见问题

现象	原因	处理方案
业务Pod无法通过CoreDNS服务IP解析	机器负载高、kube-proxy没有正常运行、安全组没有放开UDP协议53端口等。	检查安全组是否放开UDP 53端口，若已放开请提交工单排查。
业务Pod无法连通CoreDNS容器副本	容器网络异常或安全组没有放开ICMP。	检查安全组是否放开ICMP，若已放开请提交工单排查。
业务Pod无法通过CoreDNS容器IP解析	机器负载高、安全组没有放开UDP协议53端口等。	检查安全组是否放开UDP 53端口，若已放开请提交工单排查。

当无法定位问题时，需要抓包进行辅助诊断。在正常情况下，抓包对业务无影响，仅会增加小部分的CPU负载和磁盘写入。

登录出现异常的业务Pod、CoreDNS Pod所在节点。
在ECS（非容器内）执行以下命令 tcpdump -i any port 53 -C 20 -W 200 -w /tmp/client_dns.pcap ，可以将最近所有的53端口信息抓取到文件中。以上命令会对抓取到的包进行rotate，最多可以写200个20 MB的.pcap文件。
结合业务日志的报错定位到精准的报错时间的报文信息。

集群外部域名解析异常

问题现象

业务Pod可以正常解析集群内部域名，但无法解析某些集群外部域名。

问题原因

上游服务器域名解析返回异常。

解决方案

修改CoreDNS配置文件corefile，开启log模块以打印查询请求日志，检查CoreDNS DNS查询请求日志。

常见请求日志

CoreDNS接收到请求并回复客户端后会打印一行日志，示例如下：

# 其中包含状态码RCODE NOERROR，代表解析结果正常返回。
[INFO] 172.20.2.25:44525 - 36259 "A IN nginx.default.svc.cluster.local. udp 56 false 512" NOERROR qr,aa,rd 110 0.000116946s

常见返回码RCODE

返回码RCODE	含义	原因
NXDOMAIN	域名不存在	容器内请求域名时，会被拼接上search后缀，若拼接的结果域名不存在，则会出现该请求码。如果确认日志中请求的域名内容存在，则说明存在异常。
SERVFAIL	上游服务器异常	常见于无法连接上游DNS服务器等情况。
REFUSED	拒绝应答	常见于CoreDNS配置或集群节点/etc/resolv.conf文件指向的上游DNS服务器无法处理该域名的情况，请排查CoreDNS配置文件。

当CoreDNS DNS查询请求日志中显示集群外部域名返回为NXDOMAIN、SERVFAIL、REFUSED时，说明CoreDNS的上游DNS服务器返回异常。请提交工单排查。

StatefulSets Pod域名无法解析

问题现象

Headless服务无法通过Pod域名解析。

问题原因

StatefulSets Pod YAML中ServiceName必须和其暴露SVC的名字一致，否则无法访问Pod域名（例如pod.headless-svc.ns.svc.cluster.local），只能访问到服务域名（例如headless-svc.ns.svc.cluster.local）。

解决方案

修改StatefulSets Pod YAML中ServiceName名称，确保和其暴露SVC的名字一致。

CoreDNS Pod负载高

问题现象

部分节点或全部节点接入CoreDNS的业务，Pod解析域名的延迟增加、概率性或持续性失败。

检查CoreDNS Pod运行状态发现各副本CPU、Memory使用量接近其资源限制。

问题原因

由于CoreDNS副本数不足、业务请求量高等情况导致的CoreDNS负载高。

解决方案

考虑采用NodeLocal DNSCache缓存方案，提升DNS解析性能，降低CoreDNS负载。

适当扩充CoreDNS副本数。

常见请求日志

CoreDNS Pod负载不均

问题现象

部分接入CoreDNS的业务Pod解析域名的延迟增加、概率性或持续性失败。

检查CoreDNS Pod运行状态发现各副本CPU使用量负载不均衡。CoreDNS副本数少于两个，或多个CoreDNS副本位于同节点上。

问题原因

由于CoreDNS副本调度不均、Service亲和性设置导致CoreDNS Pod负载不均衡。

解决方案

扩容并打散CoreDNS副本到不同的节点上。参考：合理分配CoreDNS副本运行的位置。

负载不均衡时，可禁用kube-dns服务的亲和性属性。参考：关闭kube-dns服务的session亲和性配置。

合理分配CoreDNS副本运行的位置

建议您在部署CoreDNS副本时，应将CoreDNS副本打散在不同可用区、不同集群节点上，避免单节点、单可用区故障。CoreDNS默认配置了按节点的弱反亲和性，可能会因为节点资源不足导致部分或全部副本部署在同一节点上，如果遇到这种情况，请删除Pod重新触发其调度来调整。

CoreDNS所运行的集群节点应避免CPU、内存用满的情况，否则会影响域名解析的QPS和响应延迟。当集群节点条件允许时，可以考虑使将CoreDNS调度至独立的集群节点上，以提供稳定的域名解析服务。

手动扩容副本数

当集群节点数长时间较为固定时，您可以通过以下命令扩容CoreDNS副本数，如：扩容副本数为3。

kubectl scale --replicas=3 deployment/coredns -n kube-system

关闭kube-dns服务的session亲和性配置

session亲和性配置可能导致CoreDNS不同副本间存在较大负载差异，建议按以下步骤关闭。

控制台操作方式

登录云容器引擎管理控制台。
在控制台左侧导航栏中，点击集群。
在集群列表页面中，点击目标集群名称。
在集群管理页左侧导航栏中，选择网络 > 服务。
在kube-system命名空间下，点击服务kube-dns右侧的查看YAML。
如果发现sessionAffinity字段为None，则无需进行以下步骤。如果发现sessionAffinity为ClientIP，则进行以下步骤。

点击编辑按钮，删除sessionAffinity、sessionAffinityConfig及所有子键，然后点击保存。

# 删除以下所有内容。
sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 10800

再次点击服务kube-dns右侧的查看YAML，校验sessionAffinity字段是否为None，为None则Kube-DNS服务变更成功。

命令行方式

执行以下命令查看kube-dns服务配置信息。

kubectl -n kube-system get svc kube-dns -o yaml

如果发现sessionAffinity字段为None，则无需执行以下步骤。如果发现sessionAffinity为ClientIP，则执行以下步骤：打开并编辑名为kube-dns的服务。

kubectl -n kube-system edit service kube-dns

删除sessionAffinity相关设置（sessionAffinity、sessionAffinityConfig及所有子键），并保存退出。

# 删除以下所有内容。
sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 10800

修改完成后，再次运行以下命令查看sessionAffinity字段是否为None，为None则Kube-DNS服务变更成功。

kubectl -n kube-system get svc kube-dns -o yaml

A记录和AAAA记录并发解析异常

问题现象

接入CoreDNS的业务Pod解析域名概率性失败。

从抓包或检查CoreDNS DNS查询请求日志可以发现，A和AAAA通常在同一时间的出现，并且请求的源端口一致。

问题原因

并发A和AAAA的DNS请求触发Linux内核Conntrack模块缺陷，导致UDP报文丢失。

解决方案

考虑采用NodeLocal DNSCache缓存方案，提升DNS解析性能，降低CoreDNS负载。

CentOS、Ubuntu等基础镜像，可以通过options timeout:2 attempts:3 rotate single-request-reopen等参数优化。

如果容器镜像是以Alpine制作的，建议更换基础镜像。

PHP类应用短连接解析问题较多，如果使用的是PHP Curl的调用，可以使用CURL_IPRESOLVE_V4参数仅发送IPv4解析。

NodeLocal DNSCache未生效

问题现象

NodeLocal DNSCache没有流量进入，所有请求仍在CoreDNS上。

问题原因

未配置DNSConfig注入，业务Pod实际仍配置了CoreDNS kube-dns服务IP作为DNS服务器地址。

业务Pod采用Alpine作为基础镜像，Alpine基础镜像会并发请求所有nameserver，包括本地缓存和CoreDNS。

解决方案

配置DNSConfig自动注入。

如果容器镜像是以Alpine制作的，建议更换基础镜像。
