使用对象存储静态存储卷时，需预先在对象存储控制台创建Bucket，并通过手动创建PV指定已有Bucket。创建PVC时关联该PV，即可实现容器内挂载对象存储。

此模式需要您先创建Bucket及PV资源，操作和管理相对复杂，通常推荐使用动态创建存储的方式。

前提条件

• 已创建容器集群。

• 已在插件市场安装存储插件cstor-csi，且插件正常运行。（建议使用>=4.0的CSI版本）

• 容器集群所在资源池已开通对象存储服务。

• 已在对象存储控制台创建Bucket。

使用限制

参见“对象存储概述”——“使用限制”

通过控制台使用对象存储静态存储卷

1、创建保密字典

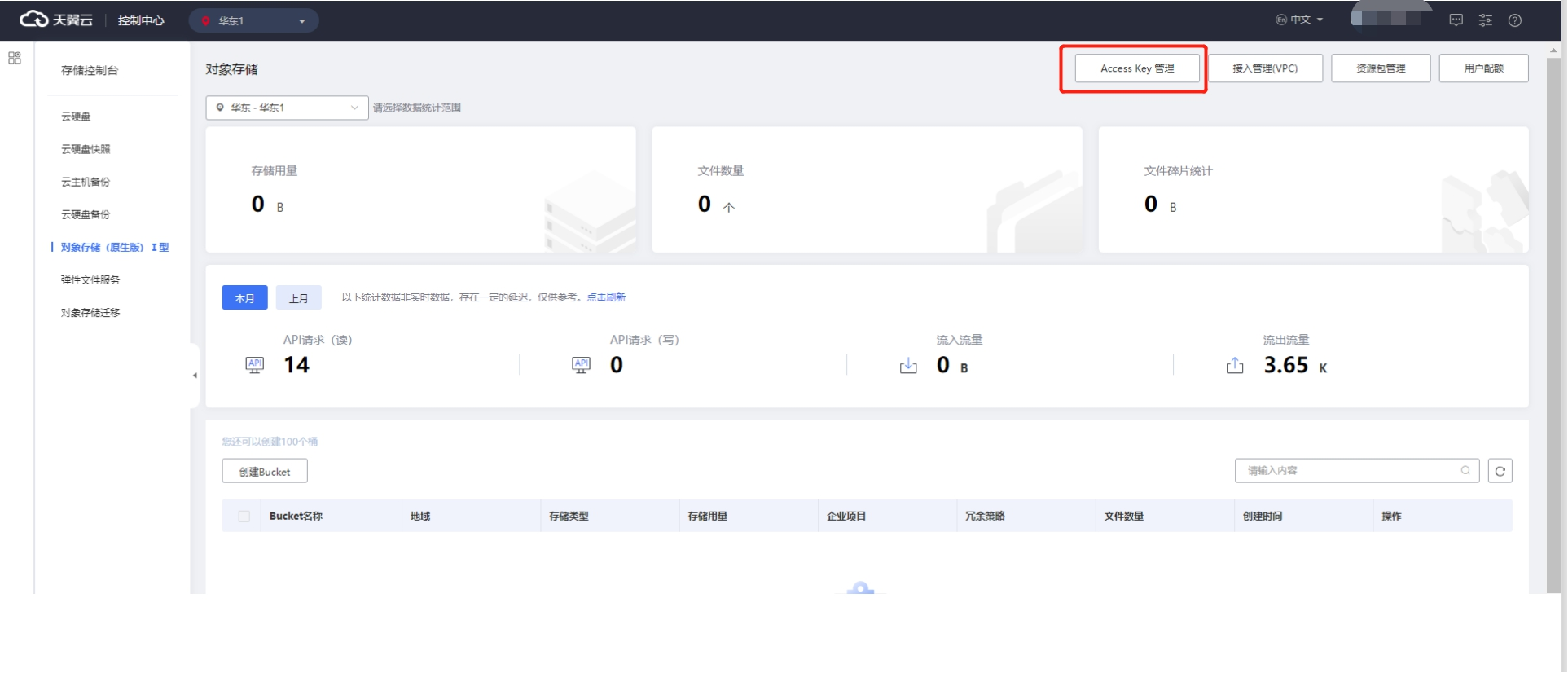

• 进入天翼云对象存储控制台，进入Access Key管理；

• 查看对象存储密钥，并记录；

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

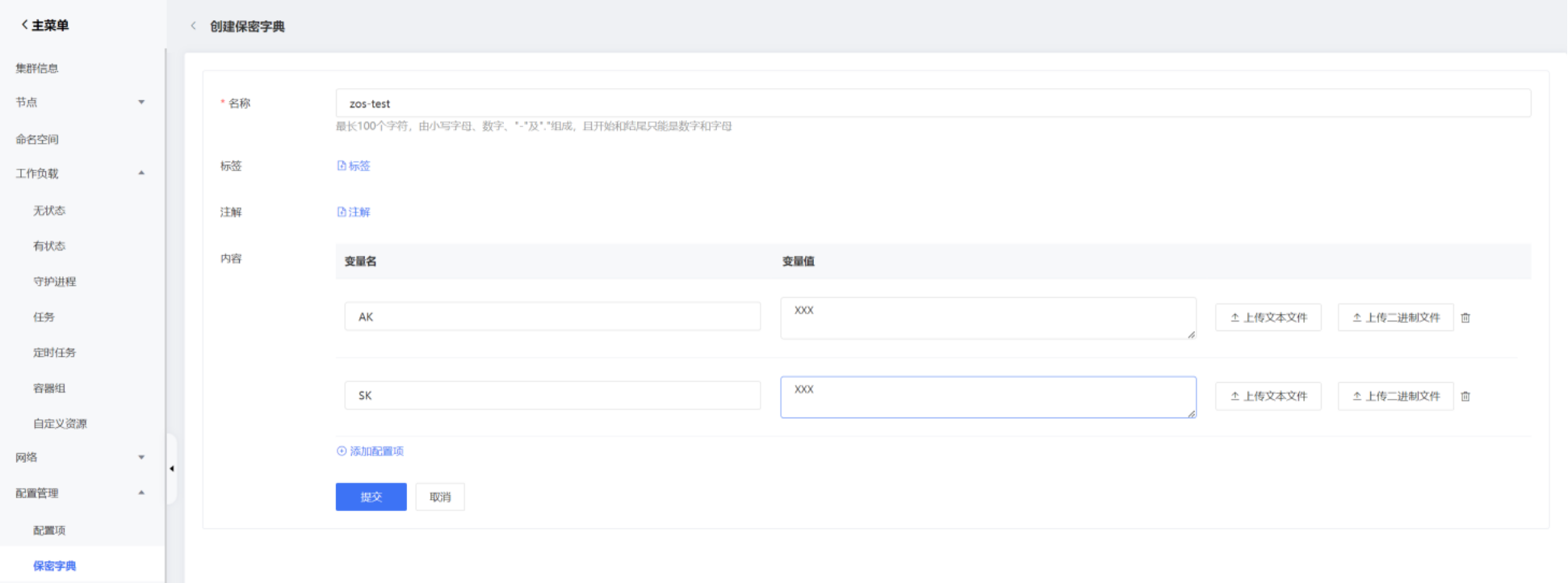

• 进入主菜单“配置管理”——“保密字典”，选择命名空间，单击左上角“创建”。

• 输入名称、内容，内容项变量名分别是AK、SK（变量名大写），变量值分别对象上一步中获取到的密钥，点击提交。

创建持久卷（PV）

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

• 进入主菜单“存储”——“持久卷”，单击左上角“创建持久卷”；

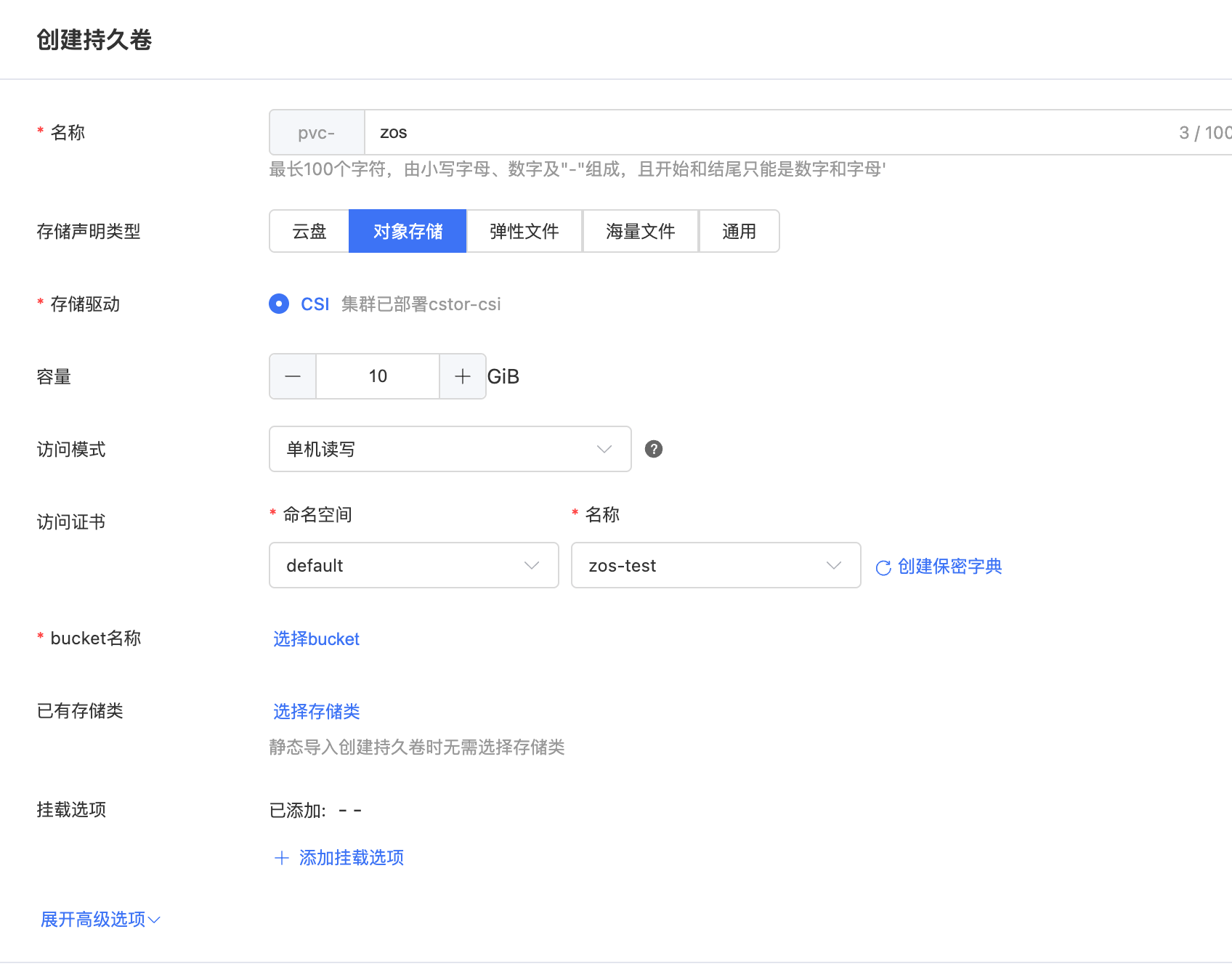

  在创建对话框，配置持久卷PV的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷列表查看，此时PV状态为“可用”

创建持久卷声明（PVC）

• 进入主菜单“存储”——“持久卷声明”，单击左上角“创建持久卷声明”；

• 在创建对话框，配置持久卷声明PVC的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷声明列表查看。

• 进入持久卷声明列表页，等待PVC状态为“已绑定” 。

3、创建工作负载

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

• 进入主菜单“工作负载”——“有状态”，单击左上角“创建SatefulSet”；

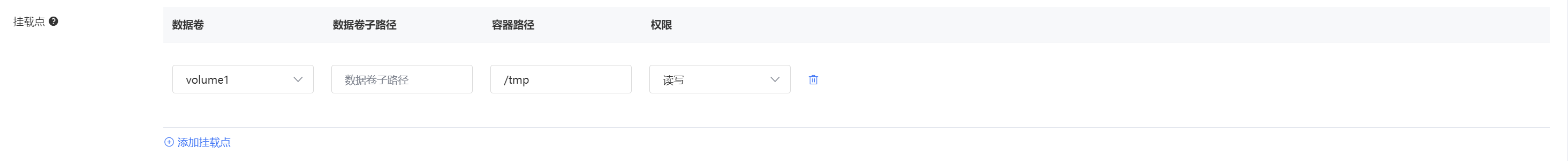

• 在创建对话框，数据存储栏中，选择添加存储卷，卷类型选择“已有存储卷申明（PVC）”，操作栏选择“选择已有存储申明”；根据自己需要设置挂载路径、子路径和权限，

  • 参数说明：

    挂载路径：存储挂载到容器后，容器内部显示的路径地址。不建议使用类似于/usr或者/tmp类似的已有的容器目录路径，可能会造成目录相互遮蔽。

    子路径：需要挂载的存储源地址的子目录

    权限：读写/只读。

  • 示例：将PVC“zos”对应存储的subpath指向的子目录（subpath为空表示使用根目录），挂载到容器里的/test路径上



• 所有的信息都配置完成后，单击“提交”，创建成功后，您就可以正常使用数据卷。

通过kubectl命令行使用对象存储静态存储卷

1、创建持久卷（PV）

• 使用kubectl连接集群，创建示例yaml文件pv-example.yaml：

apiVersion: "v1"
kind: "PersistentVolume"
metadata:
  name: "pvc-zos-test-01"	# pv的名字，以“pvc-”开头，然后记下后缀名，也就是hpfs-test-01。
spec:
  accessModes:
  - "ReadWriteOnce"
  capacity:
    storage: "5Gi"		# 填写存储大小，对象存储桶无实际大小，按照格式随便填写大小就行。单位有Mi、Gi、Ti、Pi
  csi:
    driver: "zos.csi.cstor.com"
    fsType: "ext4"
    nodePublishSecretRef:
      name: "zos"		# 配置保密字典的名字
      namespace: "default"	# 配置的保密字典的命名空间
    volumeAttributes:
      bucket: "pvc-21dbe853-d75e-4dd0-b8f4-ed545e5d81a5"	# bucket名字
      driverType: "zos.csi.cstor.com"
      mountEndpoint: "http://100.123.136.65:80"			# endpoint地址
      type: "STANDARD"
    volumeHandle: "0205-0b-zos-test-01"     #格式为0205-{PV-NAME-SUFFIX-LENTH}-{PV-NAME-SUFFIX}，具体参照《参数说明》
  persistentVolumeReclaimPolicy: "Retain"
  volumeMode: "Filesystem"

   参数说明：

        volumeHandle：格式为0205-{PV-NAME-SUFFIX-LENTH}-{PV-NAME-SUFFIX}

        PV-NAME-SUFFIX表示PV名字后缀。

        PV-NAME-SUFFIX-LENTH为16进制，表示PV名字后缀的长度。

        例如PV-NAME-SUFFIX是"zos-test-01"，则PV-NAME-SUFFIX-LENTH为0b

• 执行以下命令，创建PV

kubectl apply -f pv-example.yaml

• 查看创建的PV：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“存储”——“持久卷”，在持久卷列表查看。

2、创建持久卷声明（PVC）

使用kubectl连接集群，创建示例yaml文件pvc-example.yaml：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: {YOUR-PVC-NAME}
  namespace: default
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  volumeMode: Filesystem
  volumeName: {YOUR-PV-NAME}   #替换PV名称

• 执行以下命令，创建PVC

kubectl apply -f pvc-example.yaml

• 查看创建的PVC：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“存储”——“持久卷声明”，在列表查看。

3、创建工作负载

• 使用kubectl连接集群，创建示例yaml文件sts-example.yaml：

apiVersion: "apps/v1"
kind: "StatefulSet"
metadata:
  name: "zos-test"
  namespace: "default"
spec:
  podManagementPolicy: "OrderedReady"
  replicas: 1
  revisionHistoryLimit: 10
  serviceName: ""
  template:
    spec:
      containers:
      - image: "nginx:1.25-alpine"
        imagePullPolicy: "IfNotPresent"
        name: "container1"
        resources:
          limits:
            cpu: "100m"
            memory: "256Mi"
          requests:
            cpu: "100m"
            memory: "256Mi"
        terminationMessagePath: "/dev/termination-log"
        terminationMessagePolicy: "File"
        volumeMounts:
        - mountPath: "/ccetmp"
          name: "volume1"
          subPath: "ccsetest"
      dnsPolicy: "ClusterFirst"
      restartPolicy: "Always"
      schedulerName: "default-scheduler"
      securityContext: {}
      terminationGracePeriodSeconds: 30
      volumes:
      - name: "volume1"
        persistentVolumeClaim:
          claimName: {YOUR-PVC-NAME}                #替换为步骤2中的PVC名称
  updateStrategy:
    rollingUpdate:
      partition: 0
    type: "RollingUpdate"

• 执行以下命令，创建StatefulSet

kubectl apply -f sts-example.yaml

• 查看创建的有状态负载：登录“云容器引擎”管理控制台；在集群列表页点击进入指定集群；进入主菜单“工作负载”——“有状态”，在列表查看

验证数据持久化

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

• 进入主菜单“工作负载”——“有状态”，进入负载详情；

• 在Pod列表页，选择“远程登录”，进入到容器内执行以下命令：

   1、向/ccetmp 目录下写一个文件，执行echo "Hello World" > /ccetmp/test.log

   2、查看/ccetmp目录下文件，执行ls /ccetmp，预期结果如下:

test.log

• 退出“远程登录”，对上一步中的Pod执行“销毁重建”，等待Pod重新运行正常；

• 对新建Pod，继续执行“远程登录”，进入到容器内查看数据。执行cat /ccetmp/test.log，预期结果如下：

Hello World

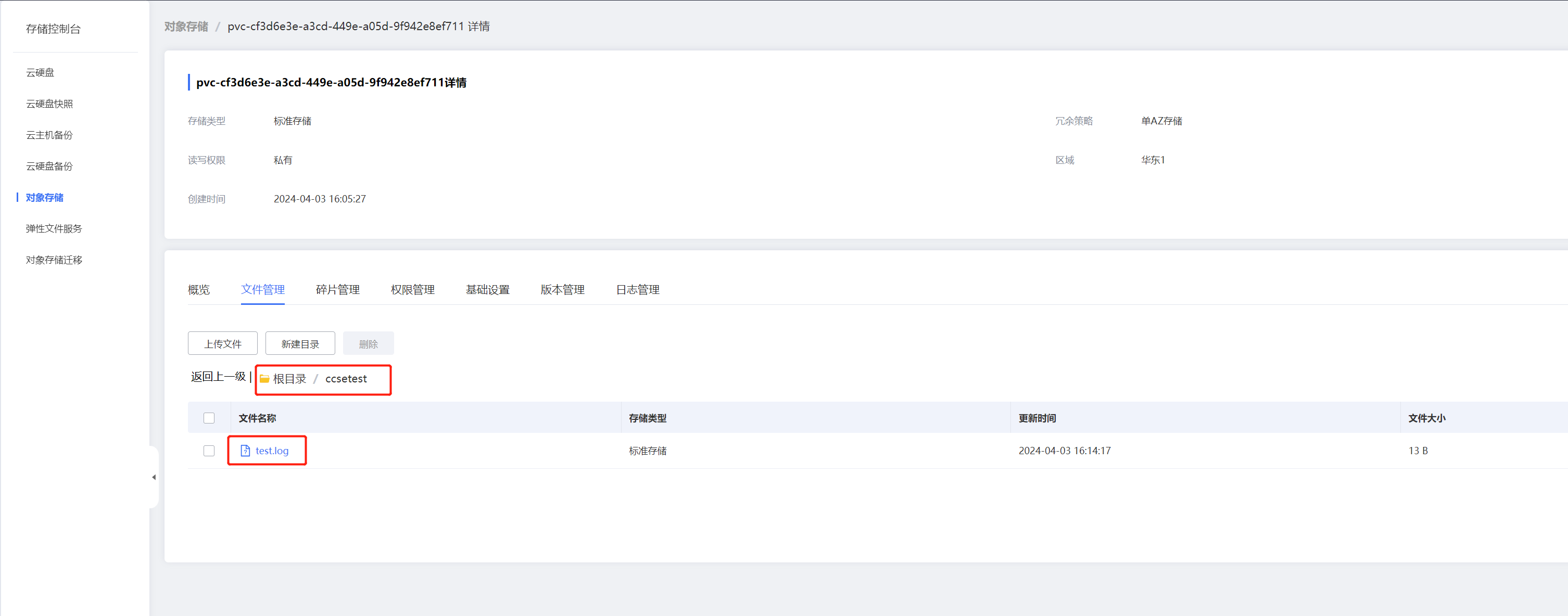

• 登录“天翼云对象存储”管理控制台，根据PV名称查看bucket，进入bucket——文件管理，可以看到在容器内创建的文件：

下载文件并查看内容，预期结果与容器内写入数据一致。

• 以上步骤说明，pod删除重建后，重新挂载对象存储卷，数据仍然存在；从对象存储下载数据并与写入数据一致， 说明对象存储中的数据可持久化保存。
