前提条件

• 已创建容器集群。

• 已在插件市场安装存储插件cstor-csi，且插件正常运行。（建议使用>=4.0的CSI版本）

使用限制

参见:“云硬盘使用限制”

快照类型

快照使用流程

通过控制台使用云盘快照

1、创建云盘类型持久卷声明，参见使用云盘动态存储卷

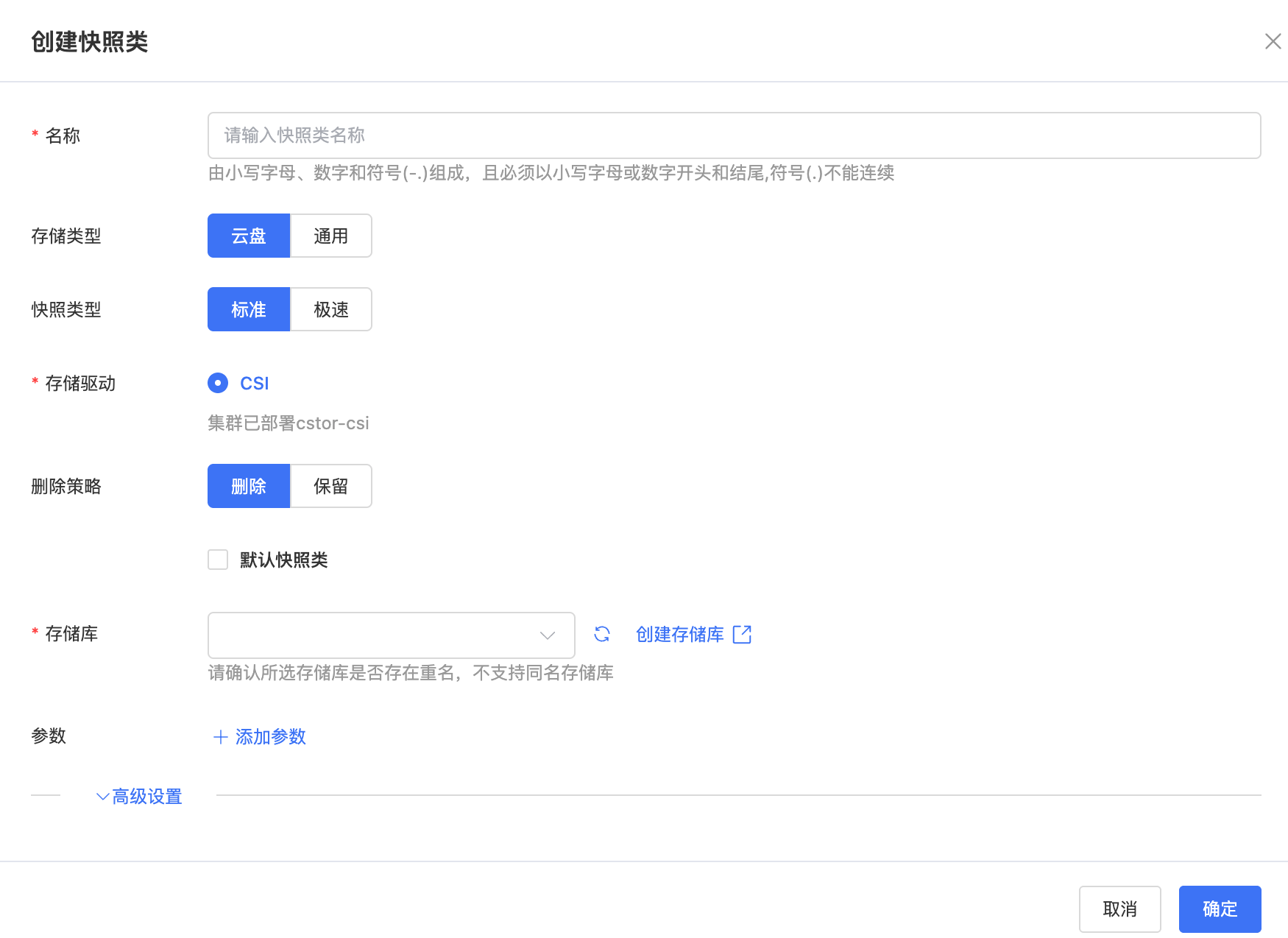

2、创建快照类（VolumeSnapshotClass）

• 登录“云容器引擎管理控制台。

• 在集群列表页点击进入指定集群。

• 进入主菜单“存储”——“快照与备份”，选择快照类，单击左上角“创建快照类”。



  在创建对话框，配置快照类的相关参数。配置项说明如下：

3、创建快照（VolumeSnapshot）

• 进入主菜单“存储”——“快照与备份”，选择快照，单击左上角“创建快照”；

• 在创建对话框，配置快照的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在快照列表查看。

通过控制台使用云盘快照

• 登录“云容器引擎”管理控制台；

• 在集群列表页点击进入指定集群；

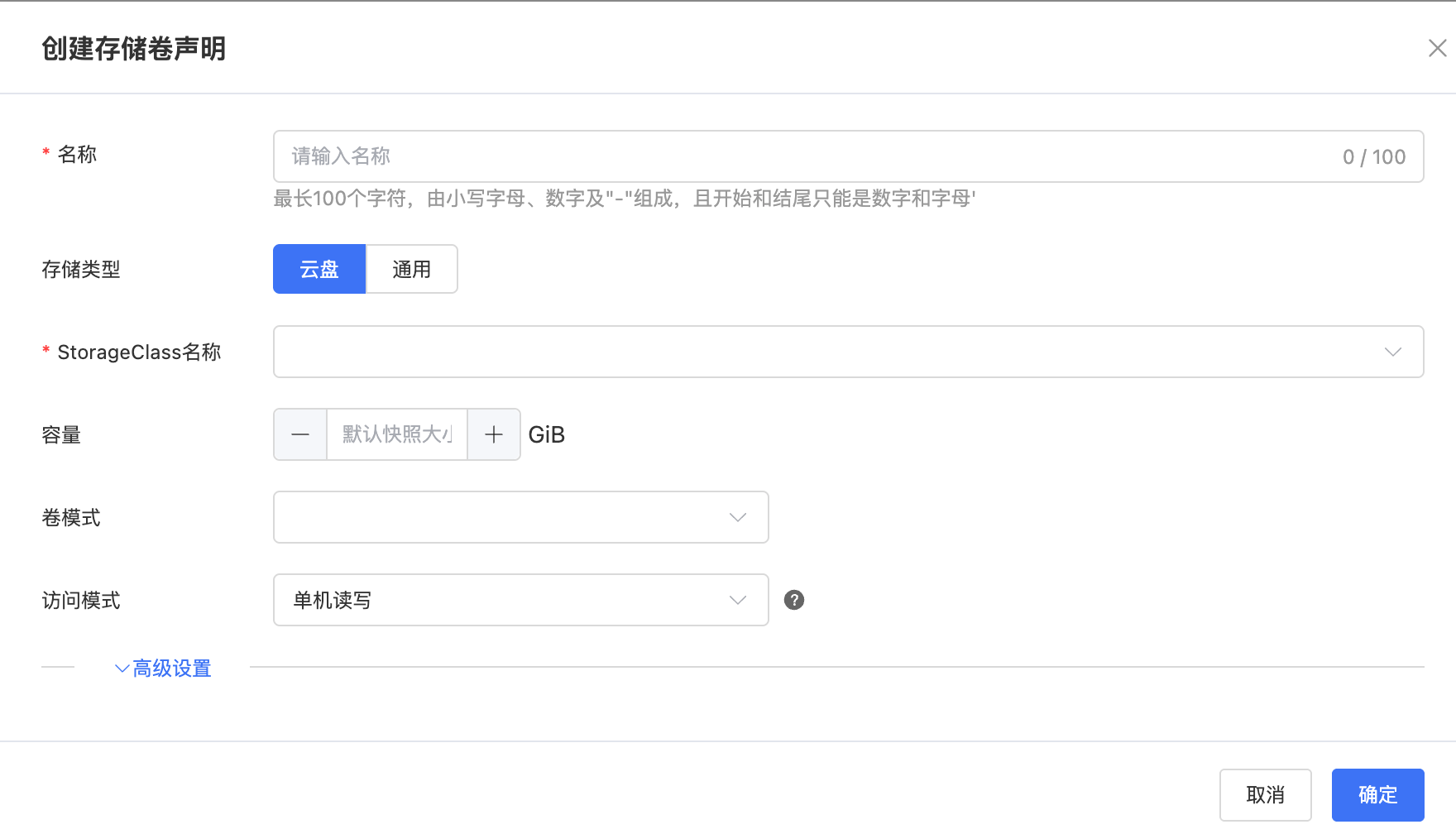

• 进入主菜单 “存储”——“快照与备份”，进入快照列表页，选择指定快照，点击操作“创建存储卷快照PVC”。



  在创建对话框，配置PVC的相关参数。配置项说明如下：

• 参数配置完成后，点击“确定”。创建成功后，可以在持久卷声明列表查看。

• 进入持久卷声明列表页，等待PVC状态为“已绑定” 。此时，进入主菜单“存储”——“持久卷“，可以看到对应的PV创建 。

  如果PVC一直未绑定，可以查看进入对应PVC详情页查看事件，或者查看cstor-csi日志进行定位。

  注意

  当源盘PVC的卷模式与基于该源盘快照创建的新PVC的卷模式不一致时，可能导致数据层面的异常。

  例如：当源盘PVC是Block的卷模式，而源盘快照创建的新PVC的卷模式为Filesystem，则新的PVC在pod使用时会格式化成用户想要的文件系统，由于源盘中的数据为非文件系统格式，外部组件无法识别其内容，可能将其视为无效数据并进行覆盖，从而导致原有数据丢失。

  因此，用户需确保源盘PVC的卷模式与基于其快照创建的新PVC的卷模式保持一致。

  此外，若源盘PVC使用的文件系统为非常规类型，或文件系统本身存在兼容性损耗，可能导致CSI调用Linux命令时无法正确识别该文件系统，进而触发文件系统重建，造成数据丢失风险。

照通过kubectl命令行使用云盘快照

1、创建快照类（VolumeSnapshotClass）

• 使用kubectl连接集群，创建示例yaml文件vsc-example.yaml：

  apiVersion: snapshot.storage.k8s.io/v1
  kind: VolumeSnapshotClass
  metadata:
    name: {名称}
    annotations:
      snapshot.storage.kubernetes.io/is-default-class: "false"     #是否默认存储类
  driver: disk.csi.cstor.com
  parameters:
    snapshotType: "STANDARD"    #快照类型有STANDARD和FAST两种
     # 快照存储库名字，当snapshotType为STANDARD时必填，当为FAST时无需填写
    snapshotRepository: {仓库名}
  deletionPolicy: {删除策略}

• 执行以下命令，创建VolumeSnapshotClass：

  kubectl apply -f vsc-example.yaml

• 查看创建的VolumeSnapshotClass：

  登录“云容器引擎”管理控制台，在集群列表页点击进入指定集群，进入主菜单“存储”——“快照与备份”，在快照类列表查看。

2、创建快照（VolumeSnapshot）

• 使用kubectl连接集群，创建示例yaml文件vs-example.yaml：

  apiVersion: snapshot.storage.k8s.io/v1
  kind: VolumeSnapshot
  metadata:
     name: {名称}
     namespace: {命名空间}
  spec:
     volumeSnapshotClassName: {快照类}
     source:
       persistentVolumeClaimName: {PVC-name}

• 执行以下命令，创建VolumeSnapshot：

  kubectl apply -f vs-example.yaml

• 查看创建的快照：

  登录“云容器引擎”管理控制台，在集群列表页点击进入指定集群，进入主菜单“存储”——“快照与备份”，在快照列表查看。

3、基于快照创建PVC

• 使用kubectl连接集群，创建示例yaml文件pvc-vs-example.yaml：

  apiVersion: v1
  kind: PersistentVolumeClaim
  metadata:
     name: {名称}
     namespace: {命名空间}
  spec:
    storageClassName: {存储类名称}
    dataSource:
      name: {VolumeSnapshot名称}
      kind: VolumeSnapshot
      apiGroup: snapshot.storage.k8s.io
    accessModes:
      - {访问模式}
    resources:
      requests:
        storage: {容量}
    volumeMode: {卷模式}

• 执行以下命令，创建PVC：

  kubectl apply -f pvc-vs-example.yaml

• 查看创建的PVC：

  登录“云容器引擎”管理控制台，在集群列表页点击进入指定集群，进入主菜单“存储”——“持久卷声明”，在列表查看。
