整机备份
前置条件
已完成调度服务器、备份服务器的安装。
已完成调度服务器、备份服务器的配置。
已完成备份客户端新建。
新建备份规则
登录天翼云,进入控制中心。
单击管理控制台左上角的
,选择区域。
在服务列表选择“计算”-“多活容灾服务”,进入多活容灾服务控制台。
点击左侧菜单栏-“资源同步”-“资源同步管理”,进入资源同步管理页面。
点击左侧菜单栏 -“数据定时灾备”,点击“整机保护-备份规则”,进入恢复任务页面。
点击“新建”按钮,进入创建恢复任务页面。

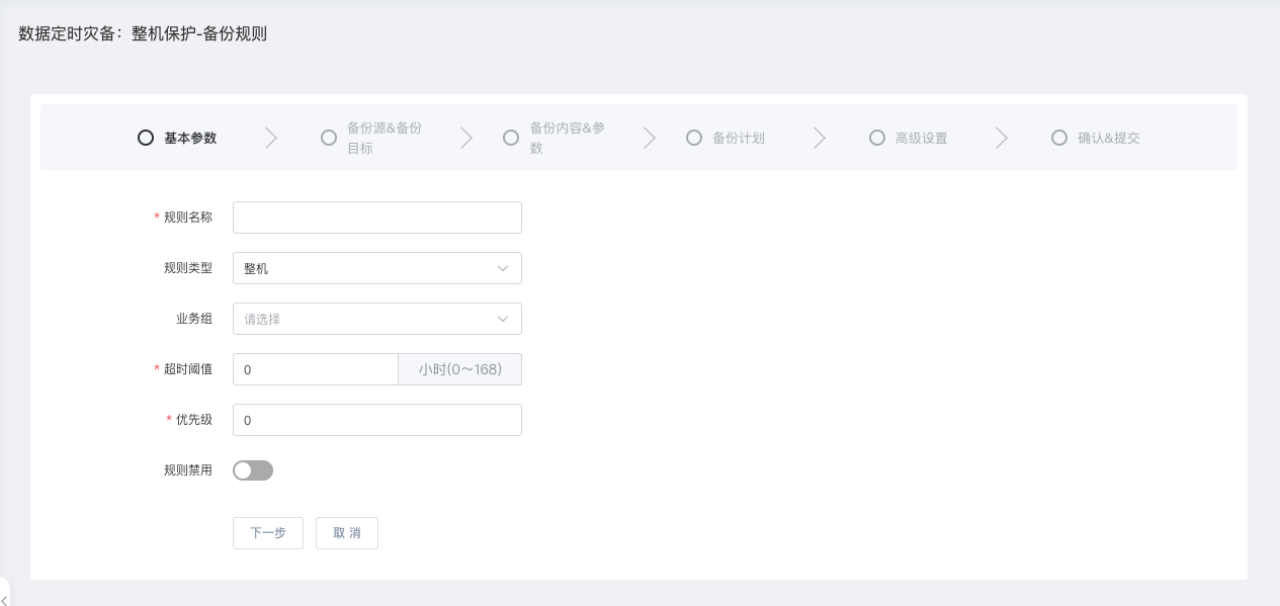

基本参数页面各项配置如下:
参数 | 配置说明 |
---|---|
规则名称 | 用户自定义的备份规则名称,可支持英文字母,数字,中文及特殊字符。 |
规则类型 | 支持“整机”备份。 |
超时阈值 | 超出时间阈值外未完成备份则产生告警,可设置在0-168小时范围内。0表示关闭告警设置。 |
优先级 | 可选择任务执行的优先级,优先级高的优先执行,默认为0,可以填0~99999。 |
规则禁用 | 默认不选用,即默认规则启动,禁用表示该规则不参与调度。 |
备份源&备份目标页面各项配置如下:
参数 | 配置说明 |
---|---|
客户端 | 选择要备份的客户端。 |
备份目标 | 选择要备份的目标,可以选择存储单元、存储单元组。 |
备份集复制规则 | 可选择以“备份目标”所指定的存储单元或存储单元组为源的备份集复制策略。 |
传输链路 | 选择数据传输链路。 |

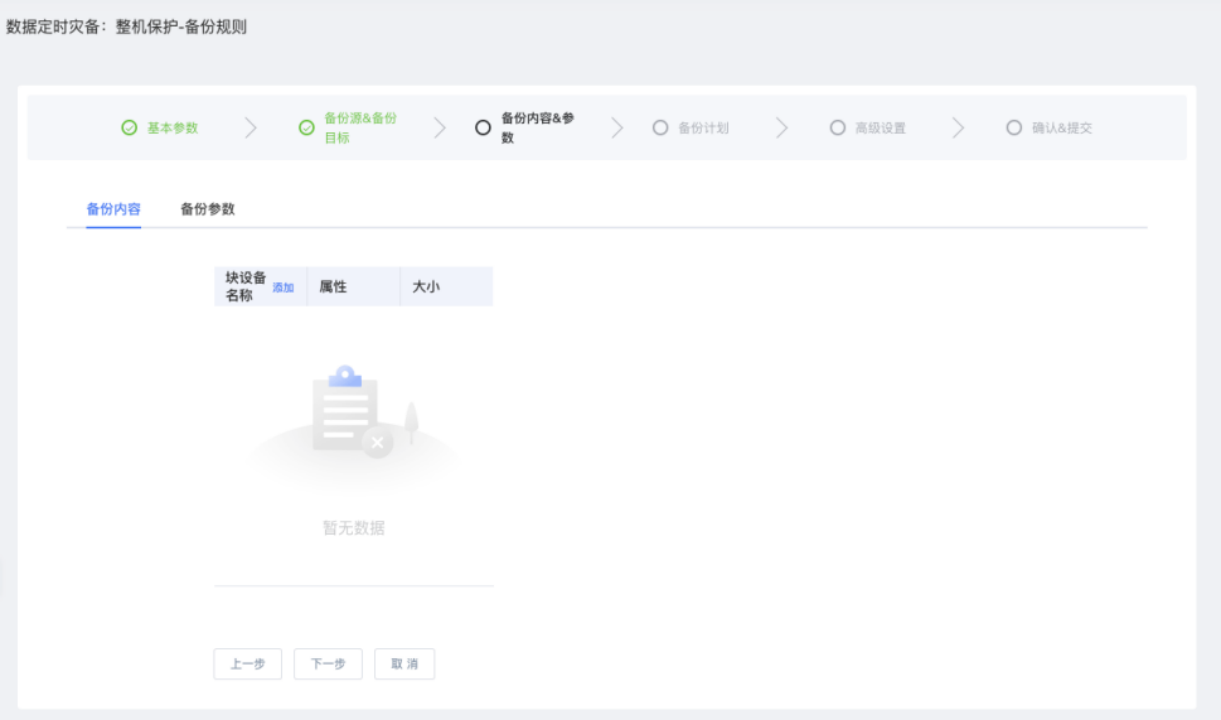

备份内容&参数页面各项配置如下:
参数 | 配置说明 |
---|---|
块设备名称 | 支持选择要备份的块设备磁盘。 |
备份数据存储格式 | 备份存储格式分为raw和自有紧凑,其中raw为只保存稀疏文件,自有紧凑为删除稀疏文件的空位置,只保存有数据的部分。 |
启用数据库保护 | 该选项开启后用户可以根据自己的需求选择数据库类型进行保护。 |
SQLServer | 利用Windows VSS接口通知应用程序(如SQL Server)冻结IO写入,然后执行快照。 |

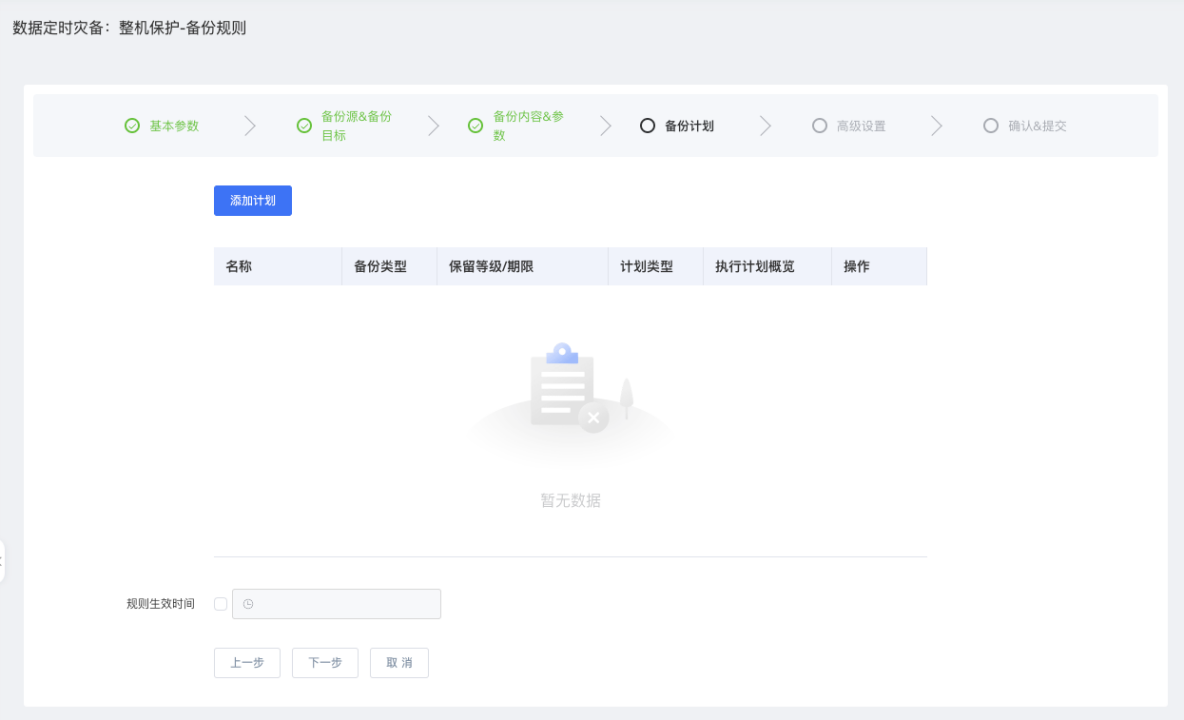

备份计划页面各项配置如下:
参数 | 配置说明 |
---|---|
基本设备页面 | 名称:用户自定义的备份计划名称,名称只能以英文字母开头,可包含数字,不能包含中文及特殊字符。 备份类型:选择备份类型,可选全备、增量的备份方式;注意执行增量备份时,如果没有可用的全量备份,当前备份会自动转换为全量备份。 |
备份时间窗口页面 | 备份时间窗口即允许备份任务可执行备份的时间范围,默认7*24小时,点击“重置”按钮后,用户可以重新自定义设置备份时间窗口。 |
启动时间窗口页面 | 启动时间窗口即允许备份计划触发备份任务启动执行的时间范围,默认7*24小时,点击“重置”按钮后,用户可以重新自定义设置启动时间窗口,备份任务到达启动时间窗口会开始启动备份。 |
执行计划页面 | 支持为备份计划选择策略类型,策略类型包含立即执行、一次性任务、按小时、按天、按周、按月等几种类型方式。 |
高级设置页面各项配置如下:
参数 | 配置说明 |
---|---|
传输压缩 | 选择是否启用传输压缩。启用传输压缩后,源端对准备传输的数据进行压缩处理,目标端接收数据进行解压写入本地存储。提供四个压缩类型选择:极速压缩,普通压缩,快速压缩,均衡压缩。 |
压缩类型 | 极速压缩:极速压缩采用lz4。压缩速度最快,压缩率比较低。 |
传输加密 | 选择是否启用传输加密。启用传输加密后,工作机在准备发送数据过程时使用加密算法和密钥加密数据,当灾备机收到数据后将执行解密操作再写入灾备机的本地存储。此选项默认不加密。 |
备份数据压缩加密 | 开关选项,若打开后,需要配置压缩加密位置、压缩级别和加密算法;所有选项都允许修改。 |
带宽控制 | 用户选择时间段限制备份规则的带宽占用,避免数据复制业务对客户生产业务的影响。 |
确认配置后,点击“确认”后完成创建。
整机恢复
块级整机恢复
前置条件
整机备份规则已生成备份记录和备份集。
准备恢复目标主机。
使用引导镜像创建恢复目标客户端
镜像制作
进入镜像服务页面,按照流程引导开通对象存储并创建桶、上传镜像文件、导入镜像后,完成镜像制作。其中:

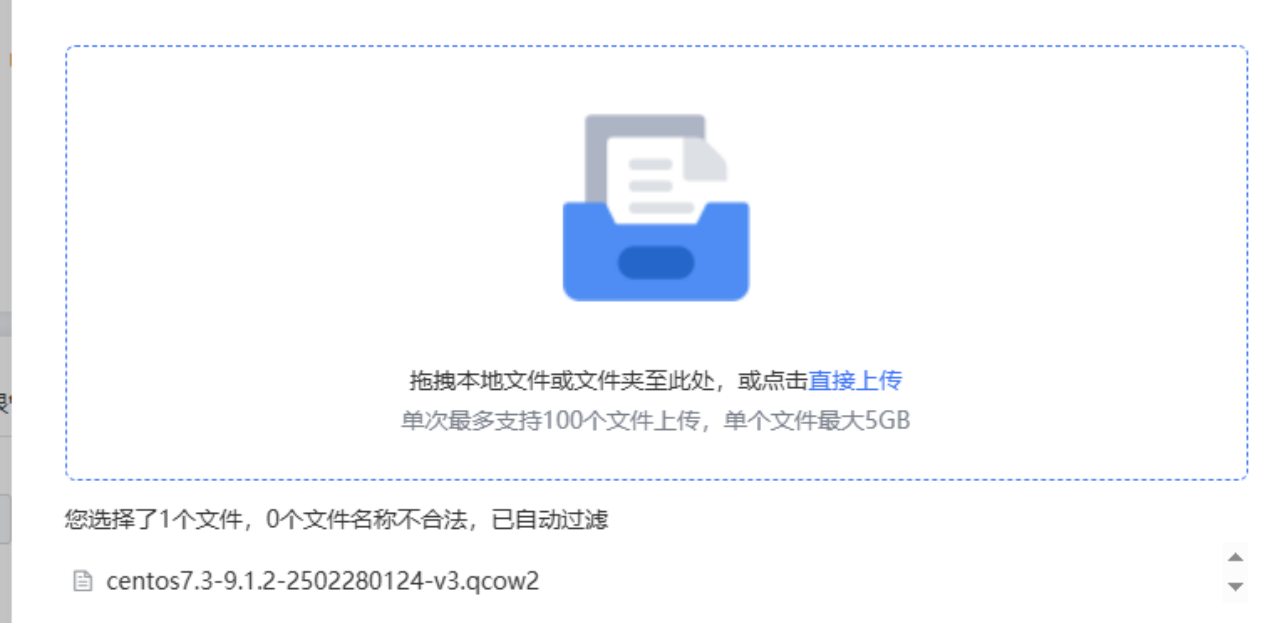

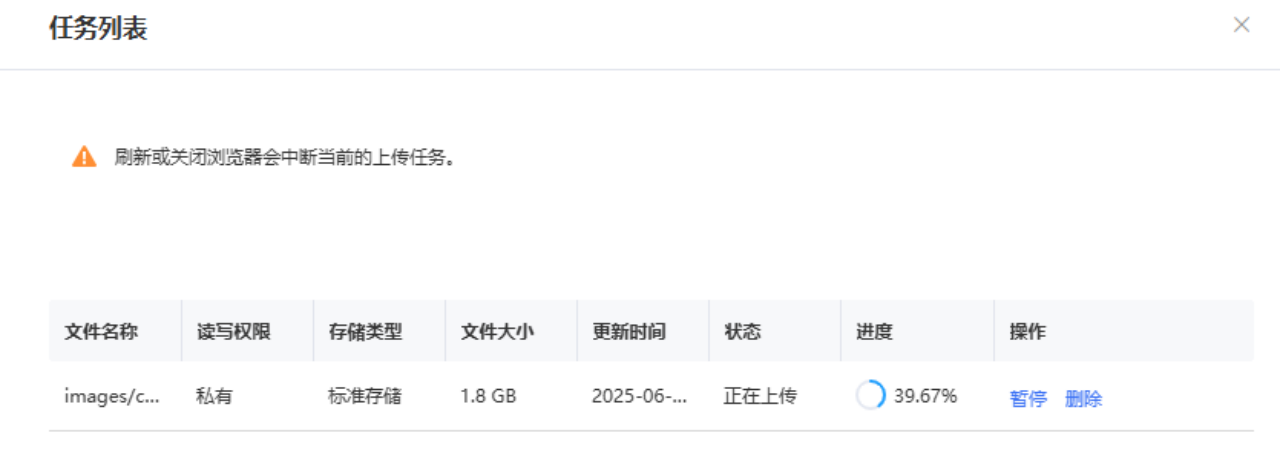

上传镜像文件:针对Linux系统恢复需要采用Centos的LiveCD镜像;针对Windows系统恢复需要采用Windows PE镜像;下面以LiveCD镜像为例:

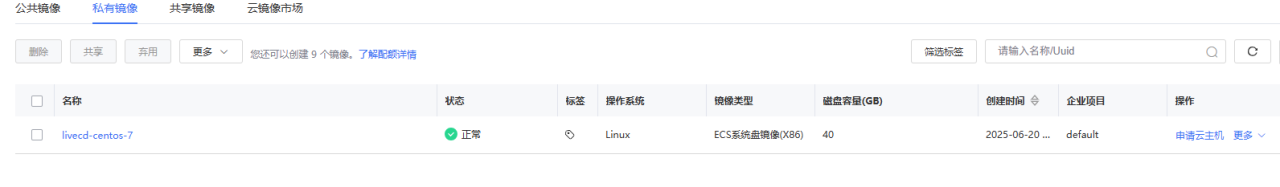

导入镜像:通过镜像文件创建私有镜像。
整机备份备份系统盘,通过数据定时灾备备份系统盘,以对象存储为例:

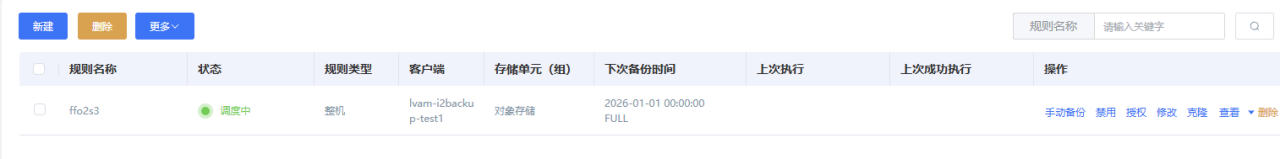

备份完成后,可查看相关备份集:
整机恢复前置步骤

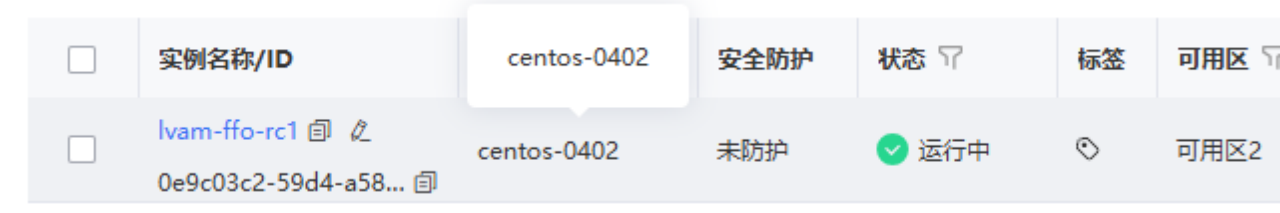

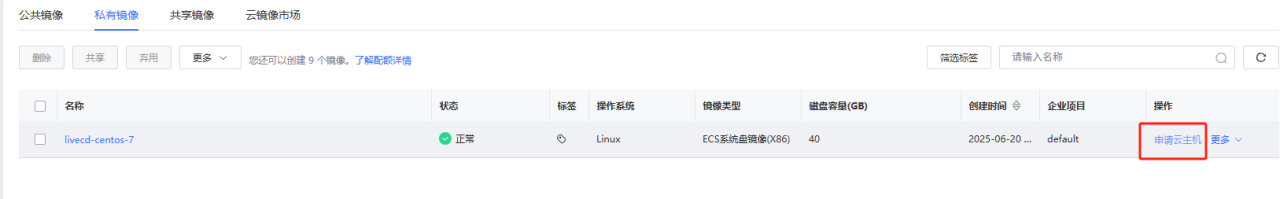

使用LiveCD镜像创建虚拟机:针对步骤1中创建的私有镜像,点击“申请云主机”按钮,完成配置后,创建云主机。

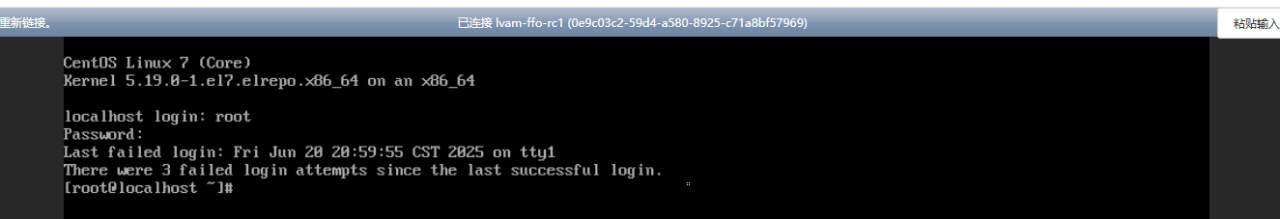

登录主机系统(LiveCD的主机不会使用硬盘启动,可通过df命令查看)。

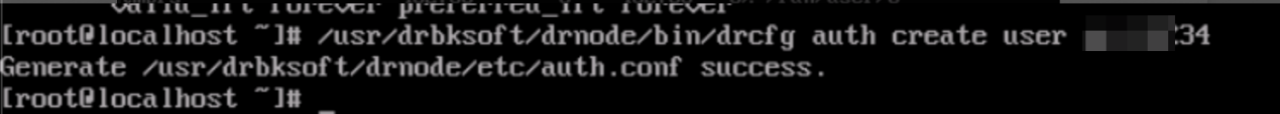

通过/usr/drbksoft/drnode/bin/drcfg auth create user 用户名 命令生成auth。

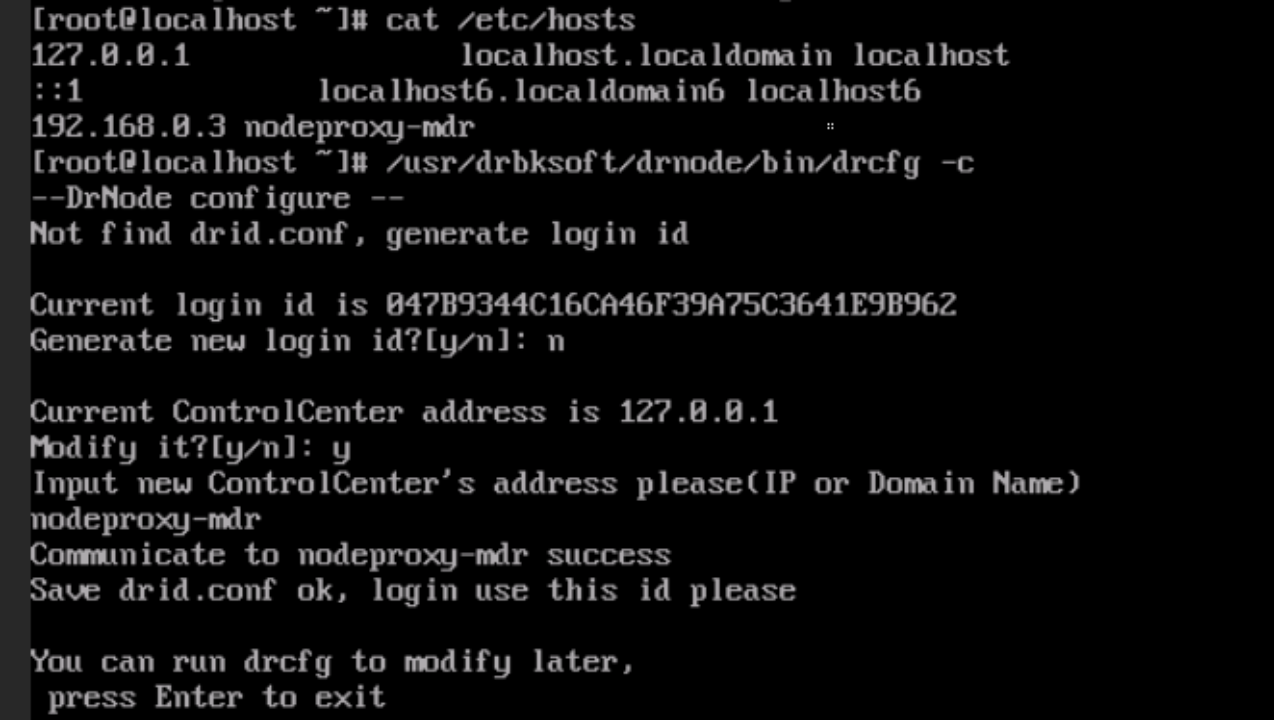

修改主机hosts和/usr/drbksoft/drnode/bin/drcfg -c命令完成网络配置。

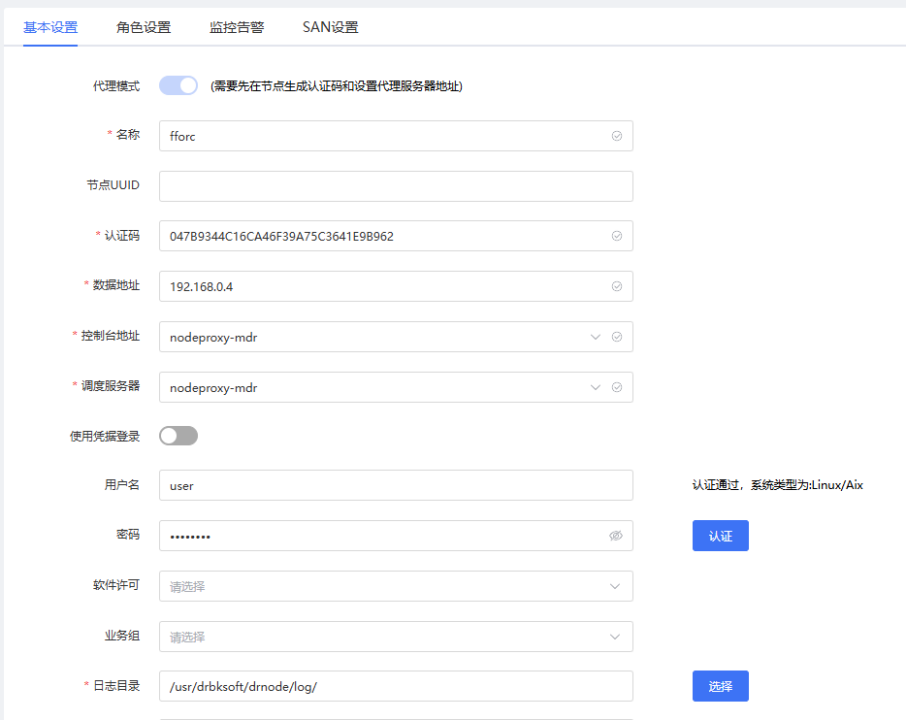

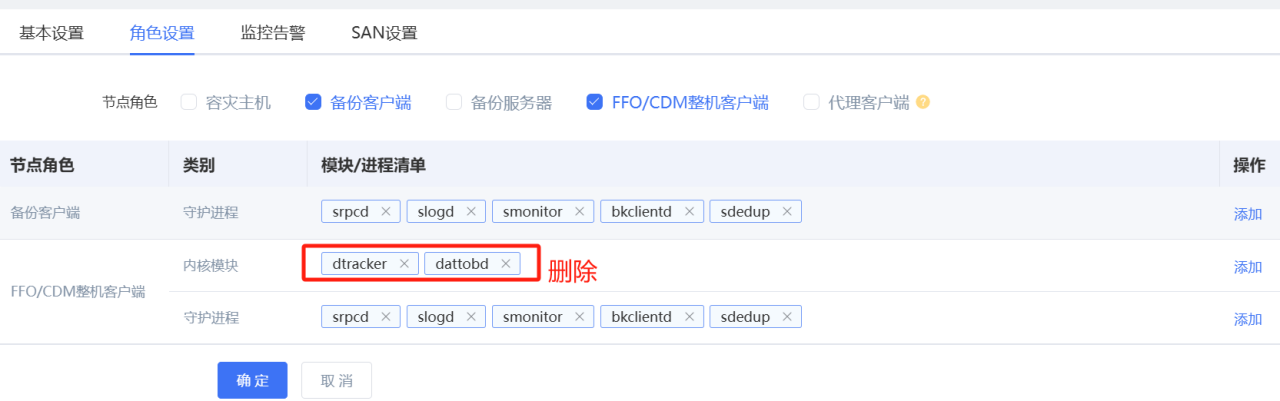

通过MDR平台注册节点
其中,角色设置为备份客户端、FFO/CDM整机客户端,删除dtracker和dattobd的内核模块。
操作步骤
点击左侧菜单栏 -“数据定时灾备”,点击“整机保护-恢复任务”,进入恢复任务页面。
点击“新建”按钮,进入创建恢复任务页面。

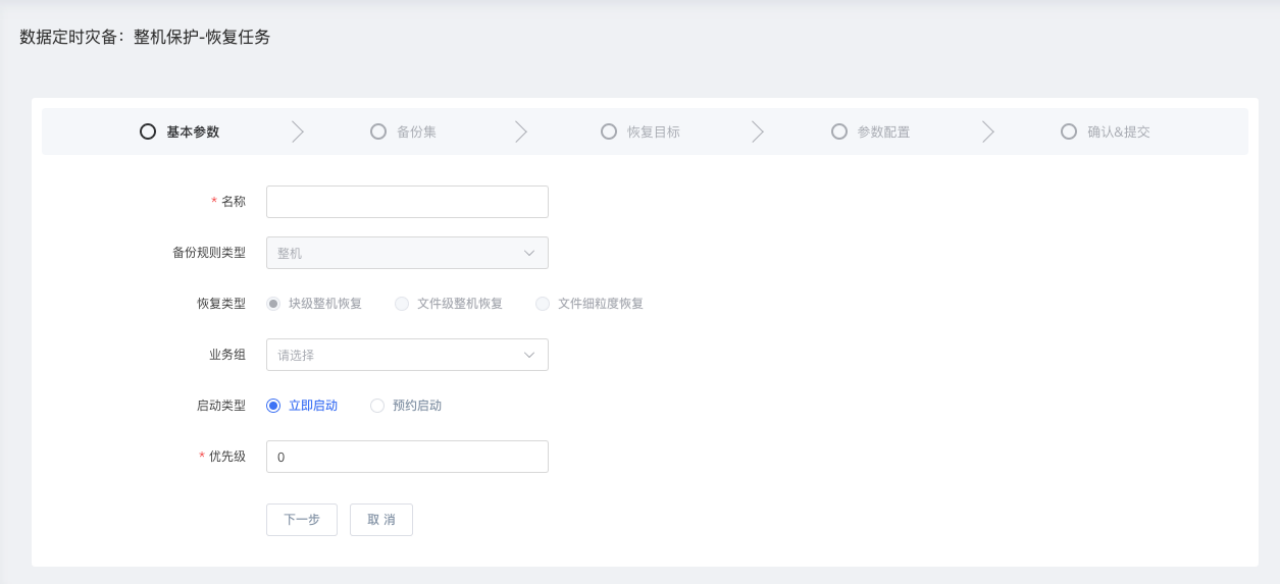

基本参数页面各项配置如下:
参数 | 配置说明 |
---|---|
规则名称 | 用户自定义恢复任务名称。 |
规则类型 | 选择“整机”,恢复任务提供立即启动和预约启动两种方式。 |
优先级 | 选择恢复任务优先级,默认为90000。 |
备份集页面各项配置如下:
参数 | 配置说明 |
---|---|
备份集搜索 | 支持按备份客户端、存储单元等条件搜索对应备份集然后添加恢复。 |
备份链选择策略 | 支持3种备份链选择策略,点击查看备份链,可以看见当前备份集的完整链路。 |

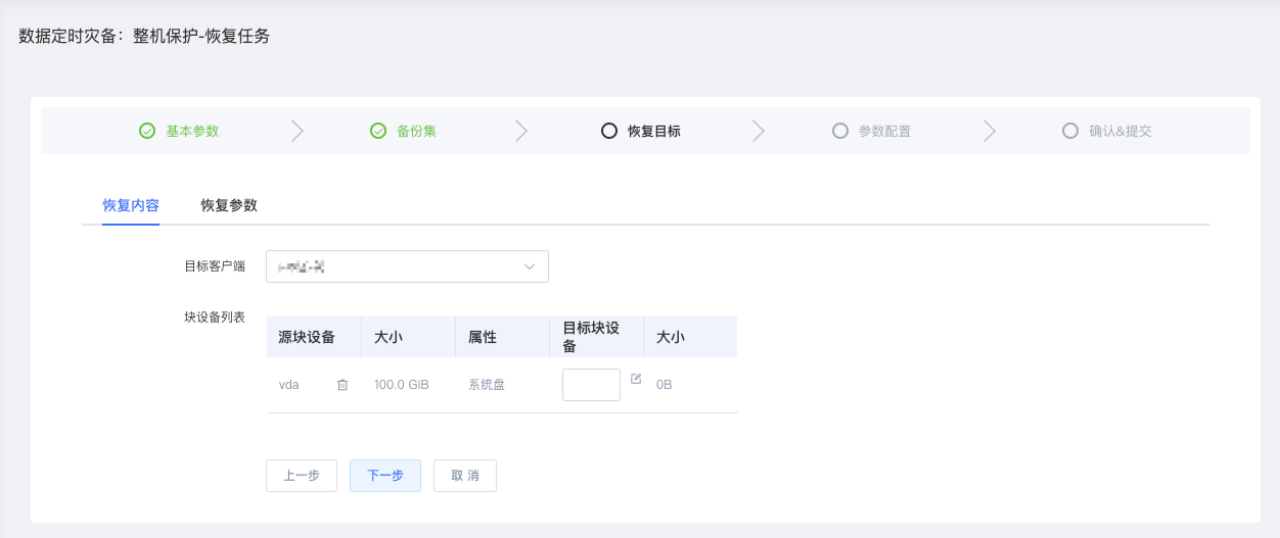

恢复目标页面各项配置如下:
参数 | 配置说明 |
---|---|
目标客户端 | 选择需要将备份集恢复的目标客户端。 |
块设备列表 | 显示源端块设备磁盘及大小属性参数,目标块设备为用户自行选择的要恢复到的目标磁盘,磁盘大小在选中后展示。 |
引导模式转换 | 默认关闭,开启后支持将UEFI引导模式转化为BIOS引导模式。 |
目标主机引导模式 | 自动识别当前工作机对应的引导模式。 |

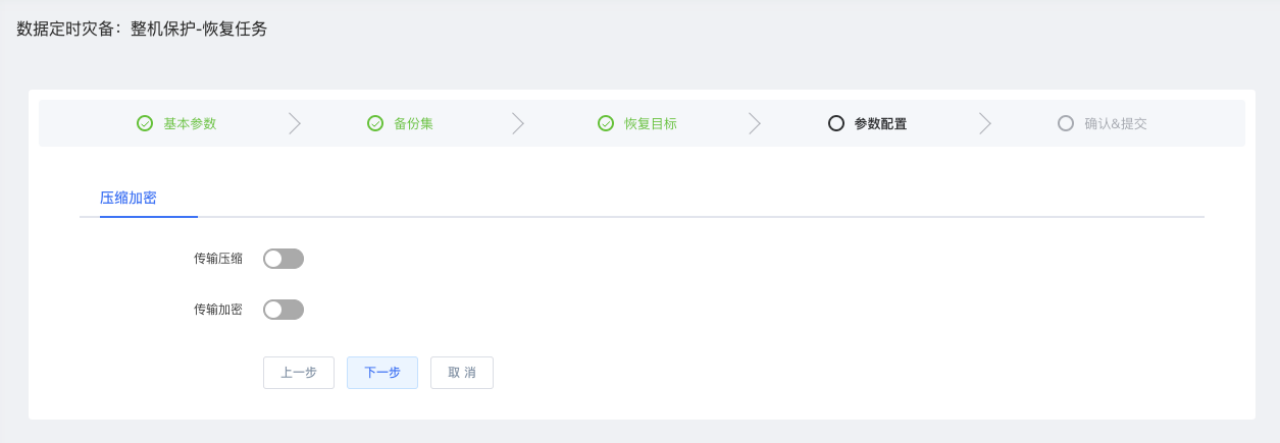

参数配置页面各项配置如下:
参数 | 配置说明 |
---|---|
传输压缩 | 选择是否启用传输压缩。启用传输压缩后,源端对准备传输的数据进行压缩处理,目标端接收数据进行解压写入本地存储。提供四个压缩类型选择:极速压缩,普通压缩,快速压缩,均衡压缩。 |
压缩类型 | 极速压缩:极速压缩采用lz4。压缩速度最快,压缩率比较低。 |
传输加密 | 选择是否启用传输加密。启用传输加密后,工作机在准备发送数据过程时使用加密算法和密钥加密数据,当灾备机收到数据后将执行解密操作再写入灾备机的本地存储。此选项默认不加密。 |
确认配置后,点击“确认”后完成创建。
上述内容详情可参见多活容灾服务用户帮助手册-数据定时灾备。
