概述

数据层配置主要包括数据源和数据同步，每个单元组可以单独进行配置，不同单元的数据源之间通过数据传输服务进行数据同步。

应用容灾多活通过控制面与数据面协同，对指定数据源进行相应的读写保护。当某个单元发生故障时，可以通过切流任务将应用流量和数据访问切换到其他正常单元，从而保障数据的一致性与业务的连续性。

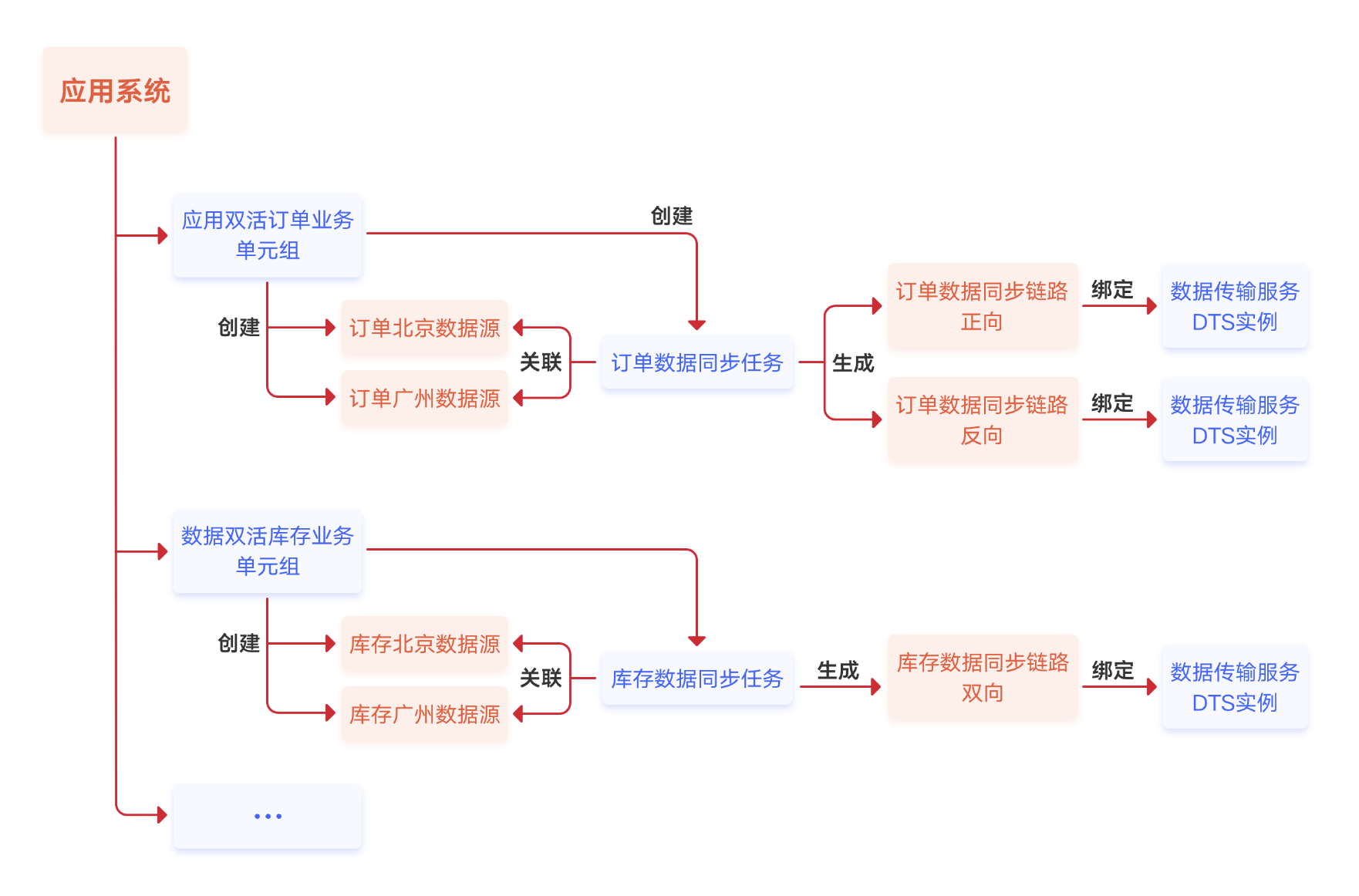

图数据层配置

前提条件

表数据源配置

配置项	描述	示例
单元组	数据源所属业务分组，绑定其中路由规则。	订单业务
数据源名称	数据源自定义标识。	订单北京数据库
站点	数据源部署所在站点。	北京站点
数据源类型	数据源对应的数据库类型。	- MySQL - PostgresSQL
实例类型	数据库实例产品类型。	云实例
数据源实例	数据源对应的云实例ID。	TeleDB-***810
库名	数据库实例/schema。	order
数据库IP	数据库服务的IP地址。	192.168.0.***
数据库端口	数据库服务的端口。	8080
字符编码	数据库实例所使用的字符编码。	utf8mb4
推送类型	数据库连接识别策略。 - 实例库URL：JDBC URL匹配策略。	实例库URL
推送标识	数据库连接标识，多活数据面组件进行拦截。 - 支持配置多个，以英文逗号分隔。	jdbc:mysql://192.168.0.***:8080/order
用户名	数据源分配给多活管理所用用户，需有读写权限。	order_admin
密码	数据源分配给多活管理所用密码。	***

说明
每个单元组可以配置多个数据源，通过不同的推送标识来管理。

注意
互相同步的数据源，要求一致的用户名与密码。
新增配置时请务必配置密码，配置后请务必记住您配置的密码，后续将不在控制台中显示，每次配置密码都将覆盖旧密码。

表数据同步任务配置

配置项	描述	示例
单元组	数据同步所属业务分组，绑定其中路由规则，关联数据源。	订单业务
数据同步名称	数据同步自定义标识。	订单数据同步任务
同步方式	数据同步策略。 - 单向同步：适用于应用双活的主备集群模式。 - 双向同步：适用于数据双活的单元集群模式。	单向同步
数据源	需要同步的数据源。	订单北京数据库
主站点	应用双活的主站点标识。	-

说明
每个单元组可以配置多个数据同步任务，每个数据源只能关联一个数据同步任务。

登录应用高可用服务控制台。
单击左侧菜单栏应用容灾多活，在应用容灾多活菜单下单击数据双活/应用双活，进入数据双活/应用双活管理页面。
在应用系统列表中找到需要配置的应用系统，单击应用系统名称，进入应用系统概览页面。
单击左侧导航栏容灾配置，在容灾配置菜单下单击数据层配置，进入容灾配置-数据层配置页面。
在数据同步任务列表，单击所选配置操作列配置链路按钮，弹出配置数据同步链路配置页面。
在数据同步链路列表，单击所选配置操作列绑定按钮，弹出绑定同步链路信息页面。
如下表示例，填写配置信息，单击确定按钮，完成同步链路与数据传输服务实例绑定。
在数据同步链路列表，单击所选配置操作列指定按钮，进行同步链路管理操作。
- 解绑：解除同步链路与数据传输服务实例绑定。
- 启动：启动同步链路所绑定任务。
- 停止：停止同步链路所绑定任务。

表数据同步链路配置

配置项	描述	示例
选择实例	数据传输服务实例。	dts.***883
冲突检验	检查同步实例、任务与数据源是否匹配。	是
关联方式	- 创建任务：根据数据源配置创建新的同步链路任务，适用于新链路构建。 - 绑定任务：绑定已存在的同步链路任务，适用于旧链路纳管。	创建任务
库表配置	需要进行同步的业务数据库表。	-

表数据同步链路状态

注意
在删除数据同步任务之前，您必须先解绑数据同步链路。
在解绑数据同步链路之前，您必须先停止同步链路任务。
