概述

消息层配置主要包括消息队列和消息同步，每个单元组可以单独进行配置，不同单元的消息队列之间通过消息路由服务进行同步。

应用容灾多活通过控制面与数据面协同，对指定Topic消息进行打标与过滤。当某个单元发生故障时，可以通过切流任务将故障单元的消息在其他正常单元进行回溯接管，从而保障消息不丢失。

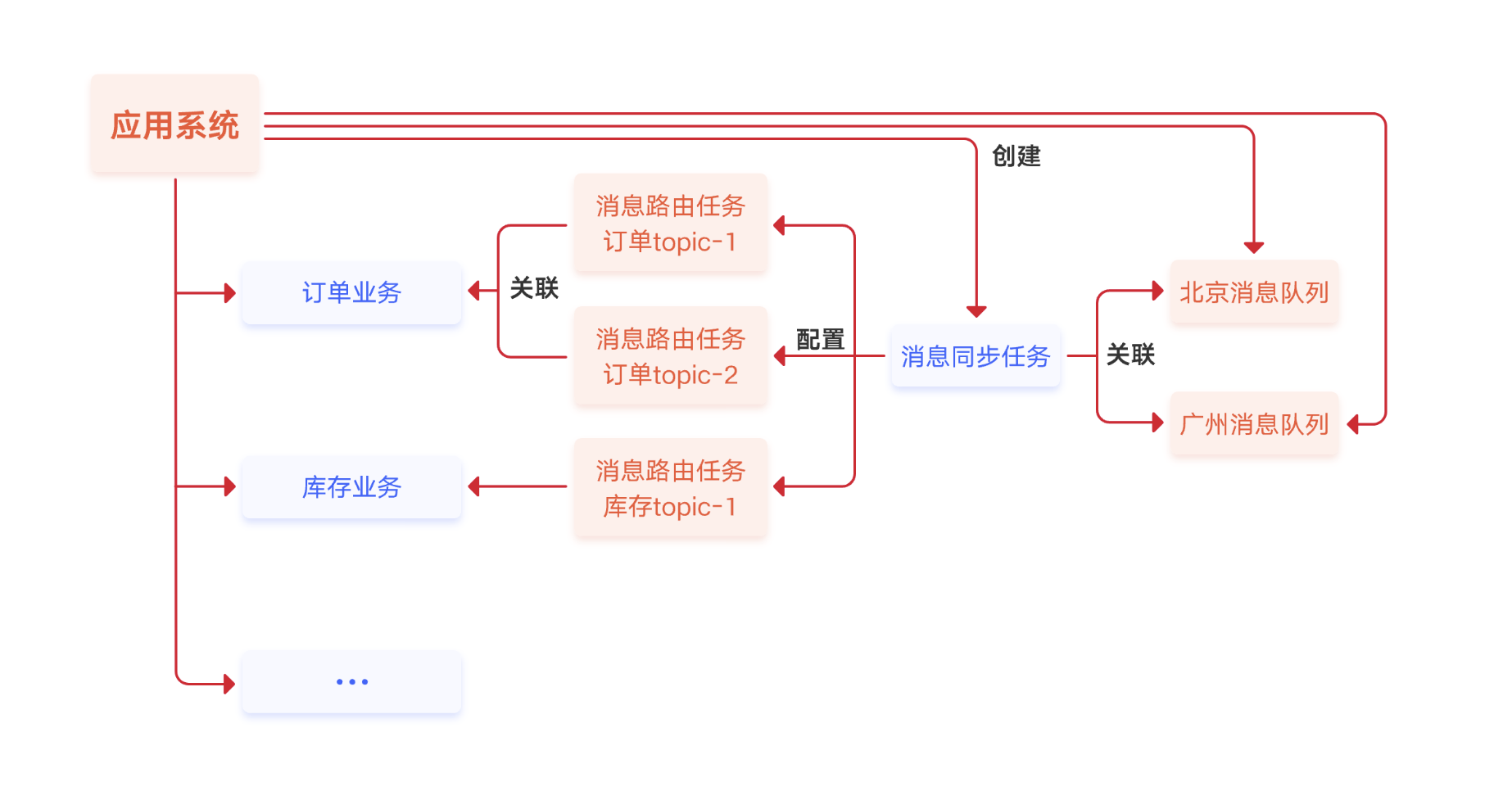

图 消息层配置

前提条件

• 已开通消息层功能模块。
• 已完成系统架构配置以及路由规则配置。
• 已为应用开通分布式消息服务RocketMQ实例。
• 已为不同站点的实例创建同名的Topic和Group。

配置消息队列

1. 登录应用高可用服务控制台。
2. 单击左侧菜单栏应用容灾多活，在应用容灾多活菜单下单击数据双活/应用双活，进入数据双活/应用双活管理页面。
3. 在应用系统列表中找到需要配置的应用系统，单击应用系统名称，进入应用系统概览页面。
4. 单击左侧导航栏容灾配置，在容灾配置菜单下单击消息层配置，进入容灾配置-消息层配置页面。
5. 单击消息队列配置列表上方创建按钮，弹出创建消息队列配置页面。
6. 如下表示例，填写配置信息，单击确定按钮，完成配置。
7. 如需修改或删除消息队列配置，可单击所选配置操作列修改或删除按钮，根据界面提示进行操作。

表 消息队列配置

配置同步任务

1. 登录应用高可用服务控制台。
2. 单击左侧菜单栏应用容灾多活，在应用容灾多活菜单下单击数据双活/应用双活，进入数据双活/应用双活管理页面。
3. 在应用系统列表中找到需要配置的应用系统，单击应用系统名称，进入应用系统概览页面。
4. 单击左侧导航栏容灾配置，在容灾配置菜单下单击消息层配置，进入容灾配置-消息层配置页面。
5. 单击消息同步任务列表上方创建按钮，弹出创建消息同步任务配置页面。
6. 如下表示例，填写配置信息，单击确定按钮，完成配置。
7. 如需修改或删除消息同步配置，可单击所选配置操作列更多按钮，在下拉列表中选择编辑或删除，根据界面提示进行操作。

表 消息同步任务配置

说明
每个消息同步任务必须关联2个消息队列，每个消息队列只能关联一个消息同步任务。

配置路由任务

1. 登录应用高可用服务控制台。
2. 单击左侧菜单栏应用容灾多活，在应用容灾多活菜单下单击数据双活/应用双活，进入数据双活/应用双活管理页面。
3. 在应用系统列表中找到需要配置的应用系统，单击应用系统名称，进入应用系统概览页面。
4. 单击左侧导航栏容灾配置，在容灾配置菜单下单击消息层配置，进入容灾配置-消息层配置页面。
5. 在消息同步任务列表，单击所选配置操作列配置任务按钮，进入配置消息路由任务页面。
6. 单击右上方创建按钮，弹出创建消息路由任务页面。
7. 如下表示例，填写配置信息，单击确定按钮，完成消息路由任务创建。
8. 在消息路由任务列表，单击主题前面 > 图标，展开不同方向消息路由任务。
9. 在所选路由方向配置行，单击操作列创建按钮，根据界面提示开启路由任务。

表 消息路由任务配置

表 路由任务状态

注意
在删除消息同步任务之前，您必须先删除其管理的消息路由任务。
在删除消息路由任务之前，您必须先停止该消息路由任务。
您需要保障消息处理的幂等性，明确消息回溯重放对业务的影响，并选择合适的回退位点。
