关键词
Virtio：virtio是一个通用的io虚拟化框架，hypervisor通过他模拟出一系列的虚拟化设备，并使得这些设备在虚拟机内部通过api调用的方式变得可用。
Virtqueue：virtqueue是virtio前端和后端的抽象传输层
virtio是虚拟化场景下的标准驱动模型。DPU在实现IO硬件卸载时，为了和虚拟化场景保持一致，基本都会选择virtio作为软硬件交互的接口。本文将重点分析virtio的核心数据结构--virtqueue，便于理解在硬件化virtio时，可能会遇到的困难。
- virtqueue的基本组成

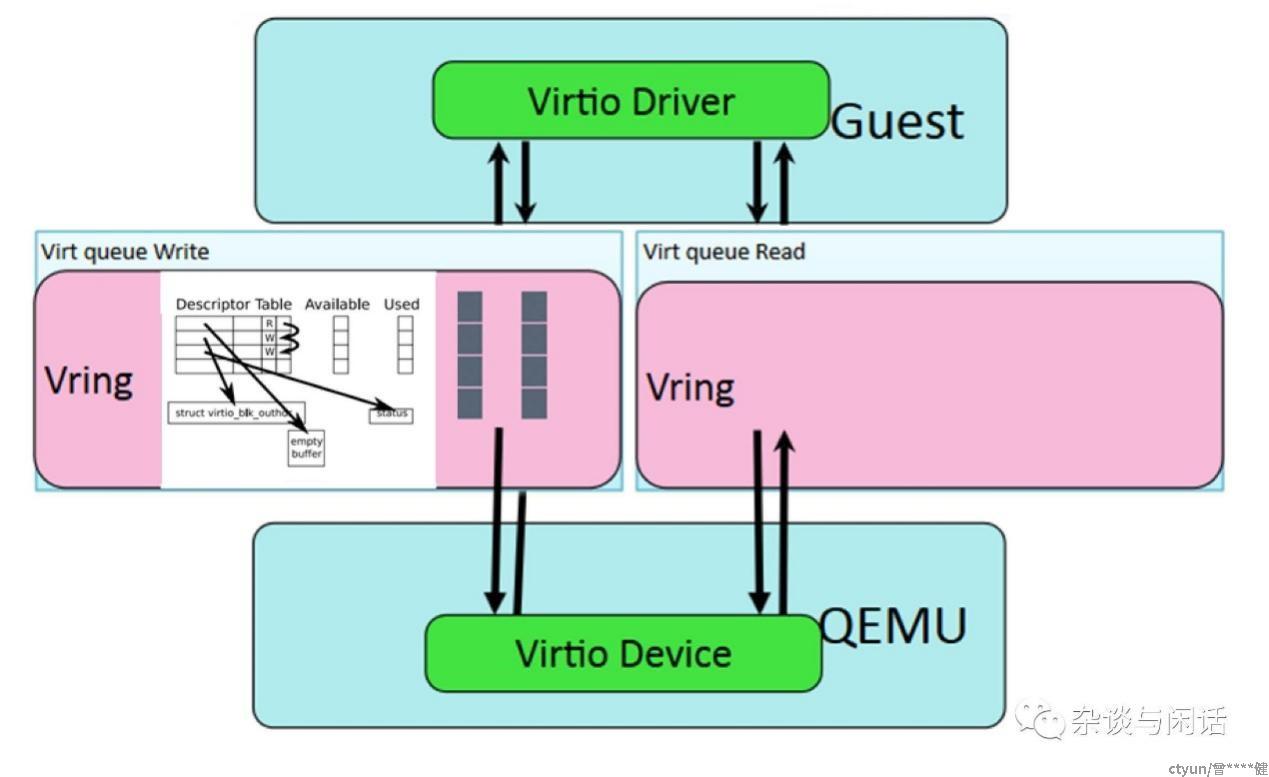

本文介绍virtio1.0的virtqueue的结构，virtqueue是vm在vm内存中创建的队列，该队列用于前（vm）后（hypervisor）端交互数据。 virtio1.0规范的virtqueue，由三个队列组成，分别是avail队列，desc队列，used队列。
avail队列由vm写入，hypervisor读取，used队列由hypervisor写入，vm读取。desc作为一种资源，由vm负责管理，vm读写，hypervisor只读
2.virtqueue的数据交互

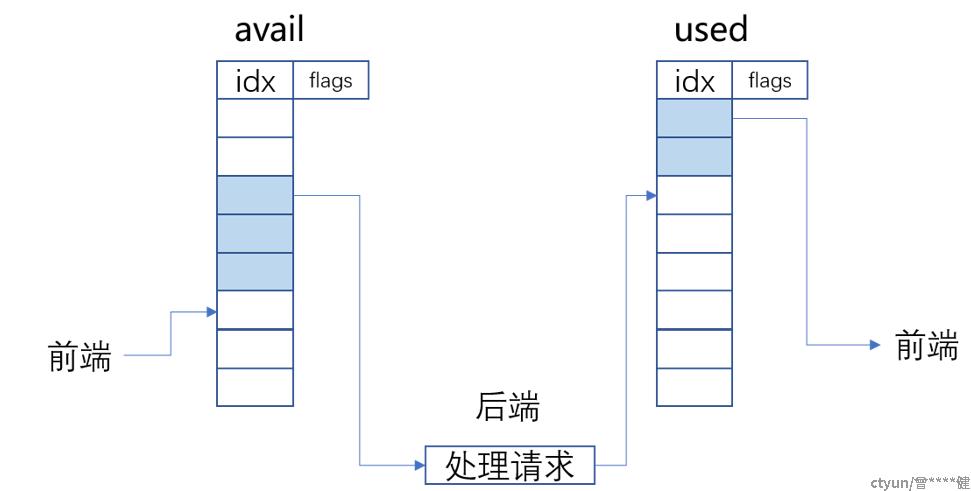

1）前端添加请求：vm向avail写入request，request可以是待发送数据或请求接收数据。每一个avail表项代表一个request，request的具体信息存放在desc队列中。vm每次向avail写入reqeust，都会更新avail->idx，表明vm的request更新到了avail的哪个位置。

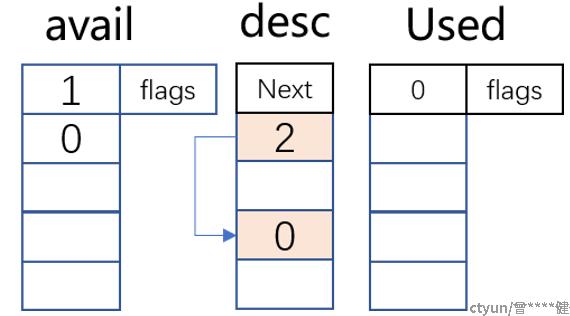

2）后端处理请求：hypervisor从avail读取request，从对应的desc中获取请求的具体信息（一般是buffer指针和长度）。hypervisor处理完request之后，将request的id写入used队列，表明出来已经完成。

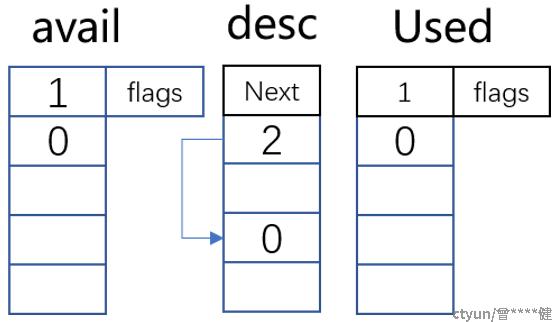

3）前端回收请求：vm读取used队列，从对应的desc获取到request的结果。

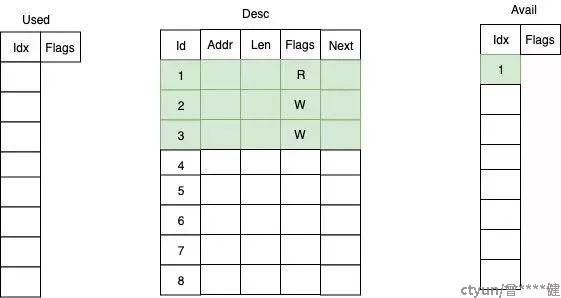

4）内存布局：virtqueue的数据交互通过avail、used和desc队列实现前后端信息交互，所有的数据都在vm内存中，前后端采用共享内存的方式完成数据拷贝，避免了vm-exit。
5）硬件实现：在DPU中，virtio的后端从软件的hypervisor中剥离出来，由FPGA或者ASIC实现。virtqueue的数据结构没有变化，vm的操作流程也没有变化，但后端的数据操作从软件的内存拷贝变为了硬件的dma，提高了性能。
6）性能分析：
virtio最早是为软件设计的，一些交互流程对硬件并不友好，主要体现在：一次请求涉及到三个队列。需要从avail队列读id，再从desc队列读取request的具体内容，最后将处理结果写入used队列。硬件的高性能体现在可以一次性dma一大段地址。但是virtio的一次request需要分别操作三个队列，且相互之间存在依赖关系，需要串行访问。因此virtio1.1针对该问题将，virtqueue从三个队列合并为了一个队列。
3.virtqueue的通知机制
1）前端notify：virtqueue需要前后端配合完成数据交互，vm写入request，需要通知后端取request；后端完成处理，需要通知前端有完成的request。vm在写入request后，通过notify寄存器通知后端。在虚拟化环境下，notify寄存会引起vm-exit，并不是一个高效的方式。因此，vm的驱动软件会尽量做到批量添加request，然后发起一次notify。在virtqueue交互流程上，设计了notify抑制机制，即通过在共享内存中设计了一个flag标志，来表明是否需要vm写notify寄存器。该flag由后端负责设置，表明后端不需要notify。
2）后端中断：后端完成处理时，通过中断通知vm处理完成。虚拟化环境下，中断注入也会造成vm-exit（post interrupt会相对友好些）。通过共享内存中的flag标志，当vm不需要中断通知时，vm设置该标志，后端不再发送中断。当vm驱动进去NAPI处理，或者用户态轮询时，可以设置该标志，禁止后端发送中断。
3）性能分析：
-
-
- vm写notify寄存器通知后端有新的request，但是notify寄存器只包含request所在的队列，后端收到通知后，需要读取avail idx才知道avail队列具体有多少request需要处理。1改进了notify寄存器的格式，增加了队列的当前idx。当后端是硬件实现时，能够减少一次dma读idx的操作
- virtio使用共享内存存放flag，用于notify和中断抑制。这对软件没什么问题，但后端是硬件实现时，会增加硬件dma读小字节数内存的次数，硬件整体性能。
-
