1、 问题：某支持PCIE SRIOV功能的芯片X10在某CPU F10上，通过echo开出VF失败，现象是读VF的PCIE config空间都是FF。该芯片在X86 CPU上是能够正常开出SRIOV的。
2、 背景知识介绍：

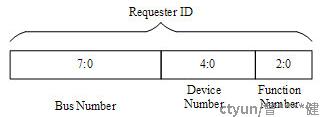

a) PCIE EP设备config space寻址：bus+device+function，简称BDF结构。通过BDF定位要访问的EP。BDF一共16个bit的，分别是：

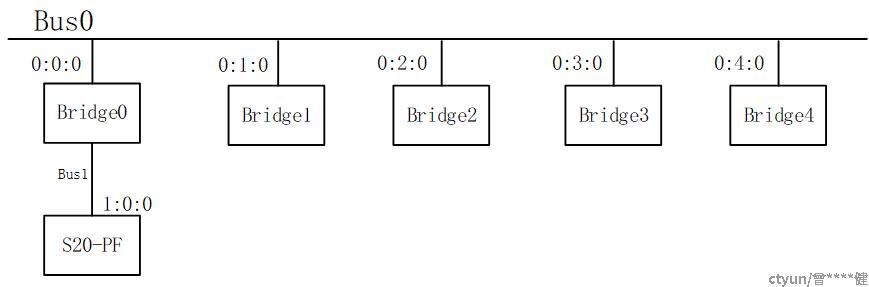

b) Bus是EP所在的总线号，本次问题中，X10的B:D:F=1:0:0

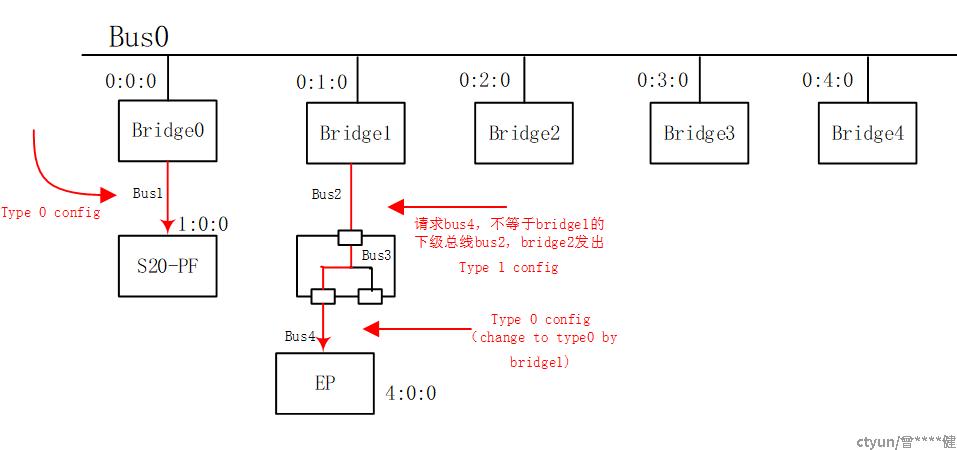

c) BDF中的device是EP在总线上的编号，这是从PCI继承过来的属性，PCI是广播型总线，可以连接多个设备。PCIE是点对点总线，只连接1个设备，device固定为0，所以bridge不会发出device != 0的type 0类型的访问，同理，EP设备也应该过滤device!= 0的type 0类型的访问。（当访问的bus不是bridge的下级总线，bridge使用type1请求，由下级bridge负责转发type1请求，在最终下级总线和请求的bus相等时，转换为type0请求，type1带device，bridge内部有虚拟的广播型总线，端口就是虚拟设备）

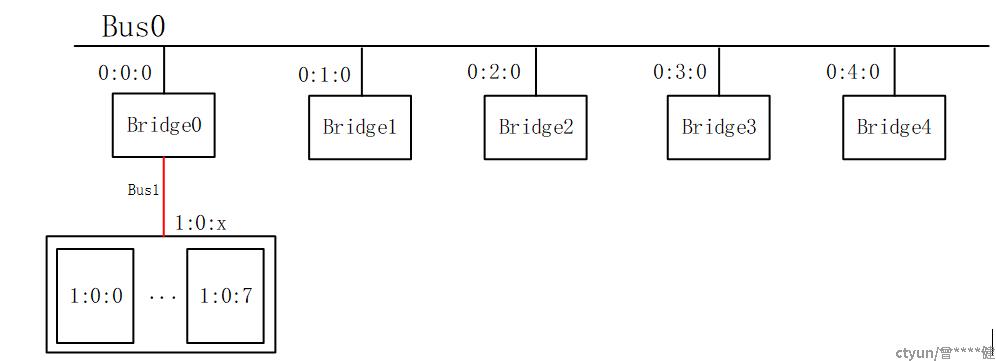

d) Function是EP内部的功能单元，3个bit，取值范围为0~7。也就是说一个EP设备，内部最多可以对PCIE总线呈现8个设备。
e) EP支持SRIOV，一个EP设备可以创建多个VF设备，但是在BDF寻址机制下，因为FUNCTION只有3个bit，一个EP只能对外呈现8个设备，所以不借助新的技术，一个EP的PF+VF总数不能大于8个，要大于8个设备，PCIE给出了两种方案：
i. ARI寻址，这是个可选功能。既然device对非bridge设备是无意义的，那么将device取消，将function的寻址从8扩大到256：

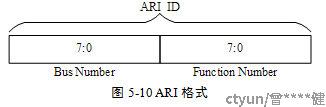

整个寻址仍然是16bit，BDF结构变为了BF结构。ARI需要bridge和EP同时启用，在启用ARI之后，bridge按照BF结构发出请求（device那5个bit可以不为0了，因为含义变为了function），EP按照BF结构解析请求。（对于EP来说，device那5个bit不为0的请求也可以接收了）。所以在ARI寻址下，一个EP的PF+VF的总数可以达到256个。同时因为我们习惯使用BDF来表示一个EP设备，即使ARI启用，我们仍然使用b:d:f格式表示一个设备，只是在硬件层面，已经对d已经做了重新的定义。

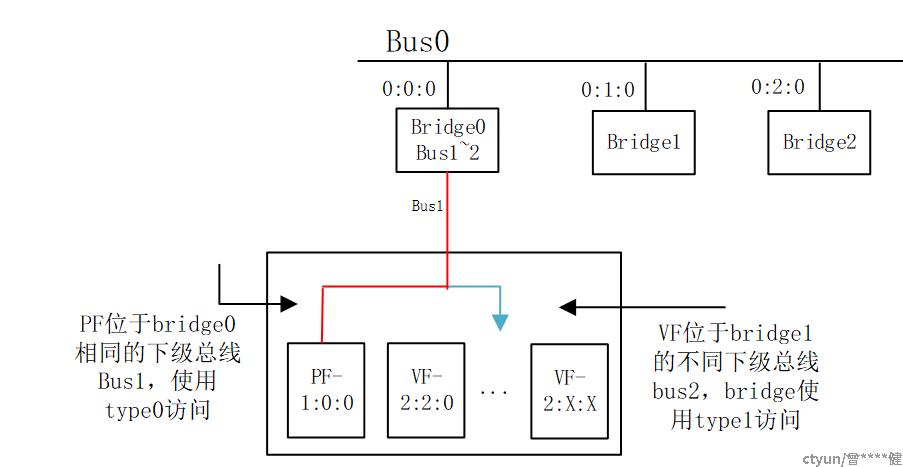

ii. 将VF放到其他总线。例如：X10在1:0:0，位于BUS1，在没有ARI的情况下只有8个function（或者即使有ARI，希望支持大于256个VF）。可以将VF放到下一个总线，例如总线2。但需要做一些修改：
1. Bridge对于不等于下级总线的请求，例如上图中，bridge0的下级总线是1，但是如果请求是发给总线2,。Bridge会发送type1的请求，因为请求的目的设备不在非直接下级总线，说明下级直连的设备是bridge，只有type1的请求才能被bridge转发。（同时，非ARI情况下，type1是可以device!=0的）
2. EP是不接收type1请求的，因为EP不是bridge，不处理type1请求， EP也不接收bus！=自身BUS的请求。
基于以上两个因素，SRIOV规范对支持SRIOV的EP提出了新的要求：
A Device receiving a Type 0 Configuration Request targeting an Enabled VF must process the Request normally. A Device receiving a Type 1 Configuration Request targeting an Enabled VF not located on the captured Bus Number must process the Request normally. A Device receiving a Type 1 Configuration Request targeting the Device's captured Bus Number must follow the rules for handling Unsupported.
总结就是，EP仍然不接受自身总线上的type1请求，但是要处理非自身总线上的type1请求。这个要求解决了VF位于非EP总线上的寻址问题。既然bridge能发出type1请求，那就让EP支持type1请求就OK了。这种情况下，VF理论上可以位于256个总线上的任何位置，具备了最大支持65535个VF的能力。
3、 本次问题中的关键点：
a) 排查发现CPU F10的pcie host bridge不支持ARI。一般X86 CPU都是支持的。
b) X10从设计上来看，只能工作在ARI寻址模式下的。因为X10的sriov VF参数offset=8，导致算出的第一个VF=1:1:0，其中device = 1，也就是非ARI模式下是无法访问到VF，说明X10在设计时就要求必须支持ARI，将device理解为function。

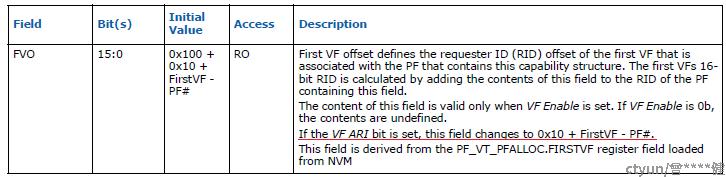

c) 在没有ARI功能的CPU上，又要支持大于8个VF，就只能将VF放到其他bus总线上。比如Intel XL710支持128个VF，他的VF计算参数offset是一个根据ARI的使能情况，动态可变的参数，：
ARI enable的时候，offset=0x10，计算出来的VF的bus不变。ARI disable的时候，offset=0x110，计算出来的bus的是PF所在bus的下一个bus。
d) 对于X10，按照PCIE规范，如果要支持32个VF（X10的规格），并同时适配有ARI和没有ARI的情况，要么offset固定为大于256的值，让VF落在其他总线，要么参考Intel的设计，offset动态可变，有ARI落本总线，没ARI落在其他总线。但不管哪个方案，在本问题中，因为CPU F10不支持ARI，所以VF只能落在其他总线。经排查X10芯片存在因为不接收type1的非本总线的请求，违背的SRIOV的规则，导致了本问题，经过芯片厂家修改估计，让X10能够接收type1的非总线请求，该问题解决。
