br-tun网桥，作用是连接隧道，桥里包含两类端口：

1、patch-int（另一端是patch-tun），连接着br-int网桥；

2、vxlan-XXXXXXXX，连接着隧道口；

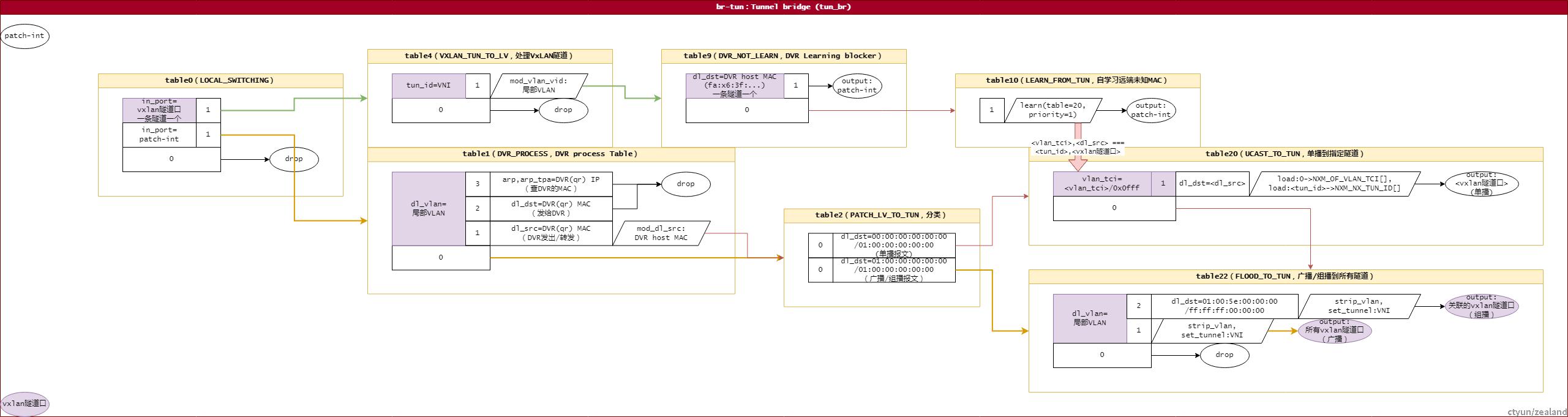

br-tun默认使用的流表有8个，分别为table0/1/2/4/9/10/20/22，各流表之间的关系如图（图中的数字代表优先级，先匹配优先级高的条目）：

下面对各个表进行解析：

1、table0（LOCAL_SWITCHING）

对进入网桥的数据包做分类：

从br-int网桥转过来的包，送入table1处理。

从隧道口来的包，送入table4处理。

从其他端口来的包，则丢弃。

2、table1（DVR_PROCESS，DVR process Table）

处理跟分布式router相关的数据包：

如果查询DVR qr口的MAC，则丢弃。

如果数据包发给DVR，则丢弃。

（以上两条是防止这些数据包泄露出本节点，因为DVR只在本节点范围内响应）

如果数据包由DVR发出/转发，则修改源MAC为DVR host MAC，送入table2处理。

其他的数据包直接送入table2处理。

3、table2（PATCH_LV_TO_TUN）

对数据包进行分类，单播报文送入table20处理，广播/组播报文送入table22处理。

4、table4（VXLAN_TUN_TO_LV）

处理VxLAN隧道包，把对应VNI打上对应的局部VLAN后，送入table9处理。其他的则丢弃。

5、table9（DVR_NOT_LEARN，DVR Learning blocker）

自学习流表过滤器。

如果源MAC是DVR host MAC（即收到其他节点的DVR发过来的数据包），就从patch-int发出，进入br-int处理。

其他数据包送入table10处理（自学习）。

6、table10（LEARN_FROM_TUN）

自学习远端未知MAC。

将局部VLAN、VNI、VxLAN隧道口、源MAC学习记录到table20，然后从patch-int发出，进入br-int处理。

7、table20（UCAST_TO_TUN）

单播到指定隧道

如果找到对应的自学习记录，就剥离局部VLAN，设置对应的tun_id，从对应的隧道口发出。

否则送入table22处理。

8、table22（FLOOD_TO_TUN）

广播/组播到所有隧道。

如果是组播包，则剥离局部VLAN，设置对应的tun_id，然后从关联的隧道口送出。

如果是广播包，则剥离局部VLAN，设置对应的tun_id，然后从所有隧道口送出。
