一、内核文件系统概述

1、虚拟文件系统

一个操作系统可以支持多种底层不同的文件系统（比如NTFS, FAT, ext3, ext4，以及ceph），为了给内核和用户进程提供统一的文件系统视图，Linux在用户进程和底层文件系统之间加入了一个抽象层，即虚拟文件系统(Virtual File System, VFS)。VFS就是定义了一个通用文件系统的接口层和适配层，一方面为用户进程提供了一组统一的访问文件，目录和其他对象的统一方法，另一方面又要和不同的底层文件系统进行适配。

内核将所有已打开文件组成链表，其中每一个file结构体实例维护了一个f_op指针，指向可以对这个文件进行操作的所有函数集合file_operations。file_operations模块中维护一个数据结构，是一系列函数指针的集合，其中包含所有可以使用的系统调用函数，例如open、read、write、mmap等。每个打开文件都可以连接到file_operations模块，从而对任何已打开的文件，通过系统调用函数，实现各种操作。

参考链接：

https://www.cnblogs.com/huxiao-tee/p/4657851.html

https://www.jianshu.com/p/a98cb5519a50

2、数据结构

cephfs kernel中的主要数据结构有super block、inode、dentry、file。

1）一个超级块对应一个文件系统，保存文件系统的类型、大小、状态等。

2）inode保存元数据，有两种，一种是VFS的inode，一种是具体文件系统的inode。前者在内存中，后者在磁盘中。所以每次其实是将磁盘中的inode调进填充内存中的inode，这样才是算使用了磁盘文件inode。对于cephfs也以此类推。

3）dentry目录项是描述文件的逻辑属性，只存在于内存中，并没有实际对应的磁盘上的描述，更确切的说是存在于内存的目录项缓存，为了提高查找性能而设计。注意不管是文件夹还是最终的文件，都是属于目录项，所有的目录项在一起构成一颗庞大的目录树。例如：open一个文件/home/xxx/yyy.txt，那么/、home、xxx、yyy.txt都是一个目录项，VFS在查找的时候，根据一层一层的目录项找到对应的每个目录项的inode，那么沿着目录项进行操作就可以找到最终的文件。

4）一个有效的dentry结构必定有一个inode结构，这是因为一个目录项要么代表着一个文件，要么代表着一个目录，而目录实际上也是文件。所以，只要dentry结构是有效的，则其指针d_inode必定指向一个inode结构。

而inode包含i_dentry指向目录项链表指针，可以指向多个dentry。

5）file文件对象描述的是进程已经打开的文件。因为一个文件可以被多个进程打开，所以一个文件可以存在多个文件对象。但是由于文件是唯一的，那么inode就是唯一的，目录项也是定的。

其中，f_flags、f_mode和f_pos代表的是这个进程当前操作这个文件的控制信息；对于引用计数f_count，当我们关闭一个进程的某一个文件描述符时，其实并不是真正的关闭文件，仅仅是将f_count减一，当f_count=0时候，才会真的去关闭它；f_op是涉及到所有的文件的操作结构体。

参考链接：

https://www.cnblogs.com/linux-xin/p/8126999.html

二、cephfs kernel操作解析

1、客户端与cephfs的交互

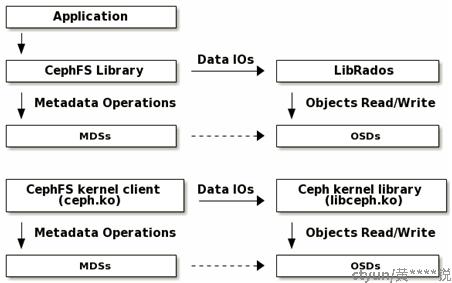

cephfs使用MDS管理元数据，将元数据存放在metadata pool，数据存放在data pool。

客户端将open、mkdir、readdir等元数据操作相关的请求发送给MDS处理， MDS做出响应后再下刷到osd。而read、write等数据操作相关的请求则直接发送给osd处理。

cephfs kernel有ceph.ko和libceph.ko两个模块供客户端使用，ceph.ko主要负责元数据的操作，libceph.ko则主要负责数据的操作。

2、mount主要流程

这里使用的指令实例是mount -t ceph 127.0.0.1:6789:/ /mnt/mycephfs -o name=admin,secret=secretkey。主要流程是先建立mon client到mon的连接，获取monmap、osdmap、mdsmap，再建立mds client到mds的连接，获取挂载目录的inode数据，建立root dentry。

客户端调用的主要函数是fs/ceph/super.c中的ceph_mount，重要步骤有：

1）create_fs_client函数创建ceph fs client，包括messenger、mon client和osd client的初始化，其中mon client的初始化函数ceph_monc_init会调用ceph_con_init函数初始化mon client的连接，将mon_con_ops中的操作注册给该连接，使用ceph_con_workfn函数初始化work。

ceph_con_workfn是处理连接的主要函数，通过对数据的读写分发处理，实现建立连接、认证、数据通信等功能。

2）ceph_mdsc_init函数初始化mds client，申请mdsmap，初始化工作队列。

3）ceph_real_mount函数执行mount的主操作：

第一步是调用__ceph_open_session函数，首先调用ceph_monc_open_session函数建立mon client到mon的会话，然后等待异步执行ceph_con_workfn函数，唤醒条件是ceph client拿到monmap和osdmap或者认证失败或者超时；

第二步是调用open_root_dentry函数打开获取根节点的dentry，方法是调用ceph_mdsc_do_request函数发送获取根节点属性的请求给mds，首先根据mdsmap选择mds，发现还没有会话则建立mds client到mds的会话，请求则放到会话的等待队列，等会话建立后再发送；然后等待请求完成，这里也调用ceph_con_workfn函数处理连接，包括申请新的inode，将从mds得到的数据填充到inode中；最后将该inode赋值给root，初始化root的操作列表，root是根目录的dentry，并且是整个ceph_mount的返回值。

3、readdir主要流程

这里使用的指令实例是ls /mnt/mycephfs/，调用的主要函数是fs/ceph/dir.c中的ceph_readdir，重要步骤有：

1）如果已有dcache，则调用__dcache_readdir函数从dcache中查找该dir下的所有dentry，如果成功就结束流程，否则进行下一步。

2）调用ceph_mdsc_do_request函数发送readdir的请求给mds，等待请求完成；同样异步调用ceph_con_workfn函数处理mds的回复，获取所有dentry并将数据填充到对应的inode。

3）将每个dentry依次填充到dirent作为系统调用的结果。

4）如果还有分片没获取则回到第2步。

4、写数据主要流程

这里使用的指令实例是echo 4342 >> 5，该文件已存在且只被一个客户端操作。写操作相对复杂，客户端需要先打开文件，从MDS获取需要的cap权限，根据cap进行直接写或者buffer写，写完后还要进行元数据的更新。

1）客户端调用ceph_open函数打开该文件：获取文件已有的cap，如果不满足要求的cap，则调用ceph_check_caps函数，其中通过__send_cap函数将要求新cap的请求发送给MDS；

2）MDS接收到cap信息，调用handle_client_caps函数：首先调用get_session函数获取会话，调用get_inode函数从MDCache 查找CInode，调用get_client_cap函数从mempool_cap_map查找cap；

接着调用adjust_cap_wanted函数将要求的cap改为最新的；调用_do_cap_update函数更新inode，其中通过_update_cap_fields函数修改inode的参数，通过mds->mdlog->submit_entry函数提交更新；然后调用issue_caps函数把caps发给客户端；

最后，如果need_flush为true，就调用mds->mdlog->flush函数将元数据落盘。

3）客户端调用ceph_aio_write函数写数据：首先，调用ceph_get_caps函数等待获取要求的cap，通过一直循环调用try_get_cap_refs函数实现；获取到cap后，根据cap是否有Fb标志或者是否直接指定来进行直接写或者buffer写；写完后，将caps和inode标记为dirty，调用ceph_put_cap_refs函数释放cap引用，如果释放的是最后的引用，则调用了ceph_check_caps函数，因为这里将cap释放标记为delay，所以将cap放到延迟释放列表的末尾；

4）如果是直接写，ceph_aio_write中调用ceph_sync_direct_write或ceph_sync_write函数将数据通过写请求直接发送到osd；

最后还要调用ceph_fsync函数，通过filemap_write_and_wait_range函数将内容同步到页缓存，通过try_flush_caps函数将dirty caps更新到MDS，它也通过__send_cap函数发送cap信息；

5）如果是buffer写，ceph_aio_write中调用generic_file_buffered_write函数将数据写到页缓存中；

后面，在触发落盘条件后（默认等待30s），首先调用ceph_writepages_start函数将缓存数据写到osd中；

再调用ceph_write_inode函数，因为当前不是同步模式，所以通过__cap_delay_requeue_front函数将inode标记为CEPH_I_FLUSH，并放到cap列表前面；

最后调用writepages_finish函数结束回写，其中通过ceph_put_wrbuffer_cap_refs函数释放cap引用，如果释放的是最后的引用，则调用ceph_check_caps函数，此时有CHECK_CAPS_FLUSH标志位，因此将更新cap的请求发送给MDS。

6）ceph_check_caps：被称作瑞士军刀级的函数，通过对cap各项参数的判断，确定需要执行的操作，发送cap请求给MDS，或者将cap放入延迟列表，实现对cap的flush、revoke、申请新权限和最大空间等。

5、读数据主要流程

这里使用的指令实例是cat 2。与写操作类似，但要简单一些，也要先打开文件，从MDS获取需要的cap权限，根据cap进行直接读或者从缓存中读，不过写完后不需要进行元数据的更新。

1）客户端调用ceph_open函数打开该文件：获取文件已有的cap，如果不满足要求的cap，则调用ceph_check_caps函数，其中通过__send_cap函数将要求新cap的请求发送给MDS；

2）客户端调用ceph_aio_read函数读数据：首先，调用ceph_get_caps函数等待获取要求的cap，通过一直循环调用try_get_cap_refs函数实现；获取到cap后，根据cap是否有Fc标志或者是否直接指定来进行直接读或者从缓存中读；读完后调用ceph_put_cap_refs函数释放cap，其中调用了ceph_check_caps函数，因为这里将cap释放标记为delay，所以将cap放到延迟释放列表的末尾；

3）如果是直接读，ceph_aio_write中调用ceph_sync_direct_write或ceph_sync_read函数将读请求直接发送给osd；

4）如果是从缓存中读，ceph_aio_write中调用generic_file_aio_read函数，先从page cache中查找page，如果没找到或者找到的页不是uptodate的，就会调用ceph_readpage函数发送读请求给osd，将数据读到page中。

6、创建文件主要流程

这里使用的指令实例是touch 7创建新的文件，客户端调用ceph_atomic_open函数，其中通过ceph_mdsc_do_request函数将创建请求发送给MDS。

使用mkdir test5/指令创建文件夹，客户端调用ceph_mkdir函数，将mkdir请求发送给MDS。

7、删除文件主要流程

这里使用的指令实例是rm -f 7，客户端调用ceph_unlink函数，其中也通过ceph_mdsc_do_request函数将unlink请求发送给MDS。

删除文件夹时调用的也是ceph_unlink函数，不过发送的是rmdir请求，两者操作码不同。
