1、整体架构

RGW即对象存储网关，该网关同时提供了兼容AWS S3和OpenStack Swift的对象存储访问接口，并且调用librados的API来实现数据的存储和读取。

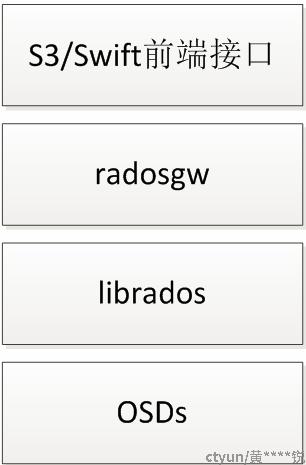

RGW整体架构

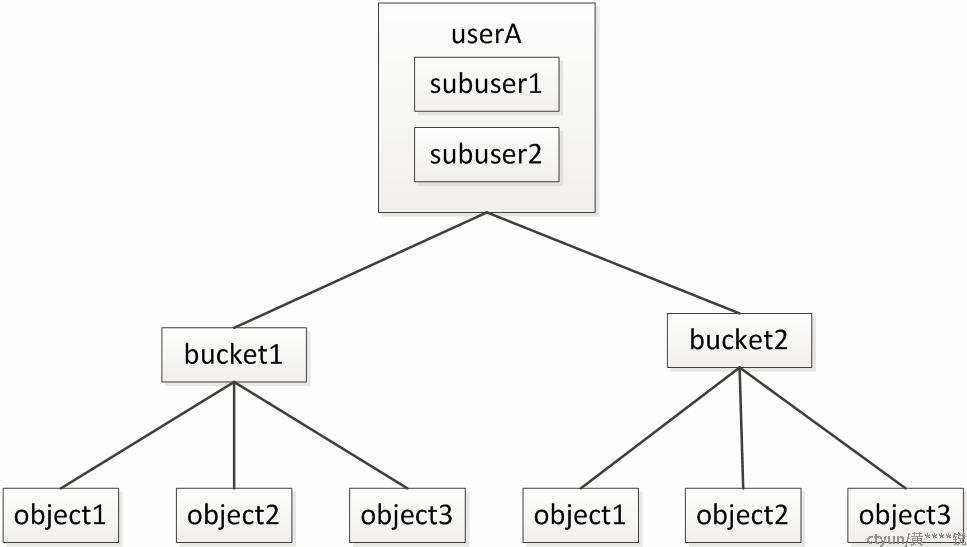

RGW 中三个基本概念：user， bucket， object。三者的关系如下图所示：

RGW数据模型

2、RGW pool

RGW 中数据分三种类型：

metadata: user保存用户信息, bucket保存所有的bucket name, bucket.instance保存bucket name与bucket id之间的对应关系

bucket index: 单独作为一种metadata

data: 每个RGW object 会保存在一个或多个Rados object(s)

这三部分和对象存储的核心概念一一对应，元数据是进行各种管理操作的依据，而bucket index则是bucket对objects的索引，data就是实际保存在bucket中的object了。

RGW 的数据在RADOS 层以三种形式存在：rados对象（data 部分），rados 对象扩展属性xattr，rados 对象的omap中。

这些数据保存在多个pool中：

1）.rgw.root：保存zone,zg,realm,period相关的信息

2）{zone}.rgw.control：提供librados的watch-notify机制保证缓存一致性如：notify.<N>

3）{zone}.rgw.log：记录3种不同的日志

用户操作记录涉及opslog

多数据中心同步涉及 meta_log,data_log

记录同步失败的error-log

4）{zone}.rgw.meta:users.keys：存储 key 和 uid 的对应关系

5）{zone}.rgw.meta:users.email：存储邮箱和 uid 的对应关系

6）{zone}.rgw.meta:users.swift：存储swift key和uid 的对应关系

7）{zone}.rgw.meta:users.uid：分两类

{user} 对象里保存对应用户的信息 (RGWUserInfo结构体)

{user}.buckets对象的omap中保存用户的所有的bucket列表

8）{zone}.rgw.meta:root：保存bucket信息,其中对象分两类

{bucket} 记录bucket与instance_id的对应关系 (RGWBucketEntryPoint结构体)

.bucket.meta.{tenant}:{bucket}:{marker} 记录bucket的动态信息 (RGWBucketInfo结构体)，bucket的ACL、IAM Policy信息存放在xattr属性中

9）{zone}.rgw.otp：存储one-time password秘钥，开启MFA（Multi-Factor Authentication）时使用

10）{zone}.rgw.buckets.index：存储 bucket 中对象的索引

.dir.{marker}对象，每个包含一个bucket的所有objects的索引，object的索引信息保存在omap中，其中 omap key 对应 object name，omap value则保存一些必要的 object metadata，对于启用分片的情况，对象名为.dir.<marker>.<sharding_id>

11）{zone}.rgw.buckets.data：存储RGW object的数据，数据保存在一个或多个RADOS object的数据部分，元数据保存在其中一个RADOS object的xattr属性中

12）{zone}.rgw.buckets.non-ec：multipart upload过程中的临时数据会放这里。data_extra_pool如果不显式指定的话就会使用data_pool

3、RGW对象

 RADOS 集群提供的接口是对象形式的。从用户的角度来讲，直接用 librados 就能使用“对象存储”。其实 RGW 中的“对象”和 RADOS 中的“对象” 是 两个概念。

RADOS 对象，简称 RADOS object，特性有：

limited object size

mutable object

not indexed

no per-object ACLs

access with sockets

flatten namespace

RGW 对象，简称RGW object，特性有：

large objects(up to a few TB per object)

immutable object

sorted bucket listing

permissions

access with HTTP

我们看到 RGW 这一层提供了很多librados不能提供的功能。

一个RGW Object由一个或多个Rados Object组成。

rgw_max_put_size：默认5G。普通对象（非multi-part）上传的最大大小。普通对象上传的大小上限，超过这个大小的对象上传，就需要特殊的处理机制：S3 API提供了multi-part 上传机制, Swift提供了DLO和SLO。

rgw_max_chunk_size：默认4M。RGW在访问数据对象时发送的RADOS I/O请求的大小。同时决定RGW object分成多个RADOS object时首对象的大小（head object）。

rgw_obj_stripe_size：默认4M。当一个RGW object分成多个RADOS object时中间RADOS object的大小。

RGW服务对单个RGW object提供了两种上传接口：整体上传与分段上传。

如果上传的RGW object小于rgw_max_put_size，可以整体上传。

如果上传的RGW object大于rgw_max_put_size，必须分段上传。

RGW object的数据存储在：{zone}.rgw.buckets.data池中。应用上传的RGW object包括数据与元数据，数据保存在一个或多个RADOS object的数据部分，元数据保存在其中一个RADOS object的xattr属性中。

（1）整体上传

如果应用上传的RGW object大小小于rgw_max_chunk_size，RGW object只对应一个RADOS object，数据存储在该RADOS object的数据部分，元数据存储在该RADOS object的xattr属性中，该RADOS object称为head object。

如果上传的RGW object大小大于rgw_max_chunk_size，RGW object分解成一个大小等于rgw_max_chunk_size的首对象，多个大小等于rgw_obj_stripe_size的中间对象，一个大小小于或者等于rgw_obj_stripe_size的尾对象。首对象的数据部分保存了RGW object的前rgw_max_chunk_size字节的数据，RGW object的元数据存储在该RADOS object的xattr属性中，该对象称为head object，中间对象和尾对象都称为tail object。

以上传15MB的对象为例：

整体上传对象的数据分布

（2）分段上传

分段上传一个RGW object时，RGW object会生成一个大小等于0的首对象，RGW服务会根据rgw_obj_stripe_size将每个分段分成多个RADOS object：每个分段生一个大小等于rgw_obj_stripe_size的part对象，多个大小等于rgw_obj_stripe_size的中间对象，一个大小小于或者等于rgw_obj_stripe_size的尾对象。首对象的大小为0，RGW object的元数据存储在该RADOS object的xattr属性中，该对象称为head object。每个分段的中间对象与尾对象都是tail object。

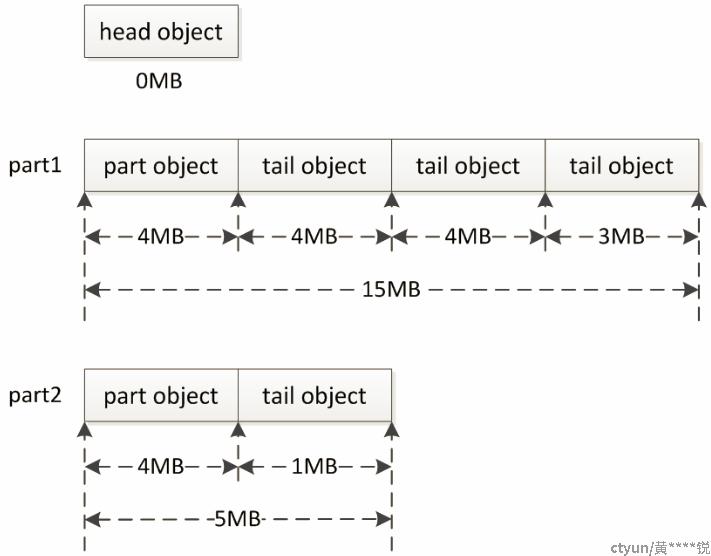

上传20MB的对象，以s3cmd工具默认分段大小15MB为例：

分段上传对象的数据分布
