一、ceph mgr架构解析

1、mgr的插件放在src/pybind/mgr/下；所有mgr服务启动时身份都是standby，唯一作用是包含一个mgr的client端，获取mgrmap及相关msg。在获取了mgr-map发现自己为当前active时，才会初始化mgr主服务进程。

2、在源码的src/pybind/下的cephfs/、rados/、rbd/和rgw/分别有.pyx文件将C接口转换为python接口，部分模块如dashboard的rbd模块需调用这些接口进行相应操作。

3、在src/mgr/下，定义了mgr相关的类：

1）PyModules包含ActivePyModule、StandbyPyModules、ActivePyModules、BaseMgrModule、BaseMgrStandbyModule、PyModulesRegistry、PyModuleRunner等类，分别处理mgr处于active和standby时对plugins的处理，并在active时初始化python的运行环境，将plugin模块初始化并加载运行。该类大量使用了python的c++扩展接口。PyFormatter类，将C++格式转换为python格式。

2）src/mgr/BaseMgrModule.cc中的BaseMgrModule_methods[]列出了转换为python接口的C++接口，在src/mgr/BaseMgrStandbyModule.cc中也定义了BaseMgrStandbyModule_methods[]，src/pybind/mgr/mgr_module.py中的MgrModule类通过继承ceph_module.BaseMgrModule类可直接调用这些C++接口，mgr通过这种方法实现python程序对C++接口的调用。

例如get方法，调用过程为：MgrModule::get()-->BaseMgrModule::_ceph_get() --> ActiveModules::get_python()，在get_python()函数，基于参数值进行判断，调用相应的ceph C++库函数向mon进行数据获取。

3）DaemonServer为mgr主要的服务进程，和osd、mds等类似，初始化了一个mgr类型的Messenger，监听有关mgr消息，主要是MSG_PGSTATS、MSG_MGR_REPORT、MSG_MGR_OPEN、MSG_COMMAND。比如执行‘ceph tell mgr {command}’时就被发送到daemonserver中handle_command函数进行处理（包括了native命令和plugin的commands）。

二、dashboard架构解析

1、使用CherryPy作为pyhton web框架；

2、前端使用html和typescript（javascript的超集）编写，代码在src/pybind/mgr/dashboard/frontend/下；

3、开启dashboard：

ceph mgr module enable dashboard

查看开启的mgr服务：

ceph mgr services

4、dashboard后端默认运行在mgr所在地址的8443端口，可以通过如下命令修改，修改后需重启服务才生效：

ceph config set mgr mgr/dashboard/server_addr $IP

ceph config set mgr mgr/dashboard/server_port $PORT

5、通过网页登录http://IP:PORT，需要输入用户名和密码，通过如下命令修改：

ceph dashboard set-login-credentials <username> <password>

6、dashboard启动过程：

1）主要是src/pybind/mgr/dashboard/module.py中的Module类，Module继承了MgrModule类和SSLCherryPyConfig类，MgrModule提供与ceph底层的接口，Module类在初始化时会通过mgr.init(self)初始化_init_.py中的mgr为MgrModule；SSLCherryPyConfig用于配置CherryPy的地址、端口和认证信息；

2）开启dashboard时调用Module类的serve()函数，首先进行CherryPy的初始化，调用SSLCherryPyConfig的await_configuration()生成服务端地址前缀url_prefix，随后调用src/pybind/mgr/dashboard/controllers/_init_.py中的generate_routes(url_prefix)函数，该函数会通过load_controllers()加载controllers/文件夹下所有的模块并将符合条件的模块映射为端口，返回后通过cherrypy.tree.mount(None, config=config)将端口挂载到CherryPy下，最后通过cherrypy.engine.start()启动CherryPy；

3）src/pybind/mgr/dashboard/controllers/下的每个可挂载的模块类都继承自_init_.py中的RESTController类，RESTController映射了几个基本的方法，如下：

 各模块类则实现相应的方法。同时各模块类会用ApiController做修饰，设置路径，而ApiController默认的基础路径是/api，例如：

 合起来就是/api/rbd。

7、curl调用接口：

1）用户认证并保存cookie：

curl -X POST -d username=*** -d password=*** -d stay_signed_in=true -c cookie.txt http://IP:PORT/api/auth

2）查看pool：

curl -b cookie.txt -d pool_name=rbd -X GET http://IP:PORT/api/pool

3）创建pool：

curl -b cookie.txt -d pool=test2 -d pg_num=50 -d pool_type=replicated -X POST http://IP:PORT/api/pool

4）删除pool：

curl -b cookie.txt -X DELETE http://IP:PORT/api/pool/test2

5）查看rbd：

curl -b cookie.txt -d pool_name=rbd -X GET http://IP:PORT/api/block/image

6）创建rbd（mimic版本缺少int(size)处理，因此要直接传整数，而最新版则有）：

curl -b cookie.txt -d pool_name=rbd -d name=img-20 -d size=100 -X POST http://IP:PORT/api/block/image

7）删除rbd：

curl -b cookie.txt -X DELETE http://IP:PORT/api/block/image/rbd/img-20

8）查看monitor状态：

curl -b cookie.txt -X GET http://IP:PORT/api/monitor

9）获取集群状态，用于下图：

curl -b cookie.txt -X GET http://IP:PORT/api/dashboard/health

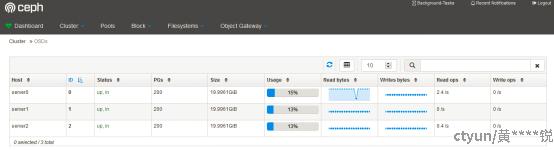

10）获取所有osd数据，用于下图：

curl -b cookie.txt -X GET http://IP:PORT/api/osd
