架构简介

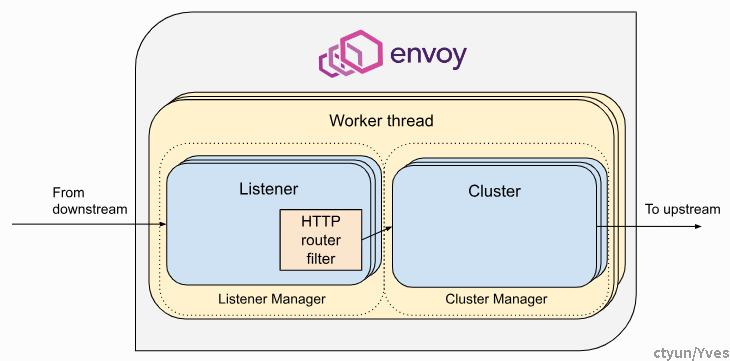

在Envoy的架构中，存在两个子系统listener与cluster。前者负责管理下游的事务，否则负责管理上游的事务。将两者连接在一起的，这是filter。其中，http filter是最重要的filter。

Envoy的设计核心理念是基于事件的线程模型。主线程负责管理服务的生命周期，配置处理，数据统计等。一些worker线程负责处理请求。所有的线程都围绕事件循环（event loop）进行操作，任意一个下游的tcp链接都将被一个worker线程处理。每个worker都有自己的连接池来与上游节点进行连接。UDP利用SO_REUSEPORT实现链接的网络四元组的一致性哈希，使UDP链接被哈希到同一worker线程。UDP filter的状态被负责处理UDP的worker共享，而tcp filter及基于tcp的filter，如http filter则不然，tcp的状态由每个连接自身维持。

请求流程

一个请求的全流程如下：

1. 一个来自下游的TCP链接被处于某个worker线程的listener接受；

2. listener filter链被创建，一个listener可以有多个filter链，主要用于SNI、相关等处理。一旦处理完成，listener将匹配一个network filter链，如HTTP connection manager。listener filter链可以与TLS关联，以解密被加密的数据；

3. network filter链被创建，如HTTP connection manager；

4. HTTP/2编解码器将TCP流解帧为独立的stream，每个stream处理一对request/response；

5. 对于每个HTTP stream，一个下游http filter被创建，其中最重要的是route filter，它必须位于HTTP filter链的末端。 route filter根据配置来选定请求要被路由到哪个cluster（route filter将从cluster获取HTTP connection pool）；

6. cluster通过负载均衡策略选定最终的上游节点，其中还涉及到了断路器与健康检查等机制；若HTTP connection pool不存在存活的链接，则一个与上游节点的新链接将被建立；

7. 对于每个stream，一个上游HTTP filter链将被创建，默认情况下只有codec filter，它主要负责将请求编码给上游节点，并将上游节点的回包解码；

8. 处理与上游节点相关的TLS，而后将请求发送到上游节点；

9. 收到上游节点的回包后，回包以相反顺序依次经过HTTP filter，包括上游codec filter，route filter等filter，最终被发送到下游。而后，stream被销毁。最后，更新整个过程中产生的统计数据与日志。

配置样例

static_resources:
  listeners:
  # There is a single listener bound to port 443.
  - name: listener_https
    address:
      socket_address:
        protocol: TCP
        address: 0.0.0.0
        port_value: 443
    # A single listener filter exists for TLS inspector.
    listener_filters:
    - name: "envoy.filters.listener.tls_inspector"
      typed_config:
        "@type": type.googleapis.com/envoy.extensions.filters.listener.tls_inspector.v3.TlsInspector
    # On the listener, there is a single filter chain that matches SNI for acme.com.
    filter_chains:
    - filter_chain_match:
        # This will match the SNI extracted by the TLS Inspector filter.
        server_names: ["acme.com"]
      # Downstream TLS configuration.
      transport_socket:
        name: envoy.transport_sockets.tls
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.DownstreamTlsContext
          common_tls_context:
            tls_certificates:
            - certificate_chain: {filename: "certs/servercert.pem"}
              private_key: {filename: "certs/serverkey.pem"}
      filters:
      # The HTTP connection manager is the only network filter.
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: ingress_http
          use_remote_address: true
          http2_protocol_options:
            max_concurrent_streams: 100
          # File system based access logging.
          access_log:
          - name: envoy.access_loggers.file
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
              path: "/var/log/envoy/access.log"
          # The route table, mapping /foo to some_service.
          route_config:
            name: local_route
            virtual_hosts:
            - name: local_service
              domains: ["acme.com"]
              routes:
              - match:
                  path: "/foo"
                route:
                  cluster: some_service
          # CustomFilter and the HTTP router filter are the HTTP filter chain.
          http_filters:
          # - name: some.customer.filter
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router
  clusters:
  - name: some_service
    # Upstream TLS configuration.
    transport_socket:
      name: envoy.transport_sockets.tls
      typed_config:
        "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.UpstreamTlsContext
    load_assignment:
      cluster_name: some_service
      # Static endpoint assignment.
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 10.1.2.10
                port_value: 10002
        - endpoint:
            address:
              socket_address:
                address: 10.1.2.11
                port_value: 10002
    typed_extension_protocol_options:
      envoy.extensions.upstreams.http.v3.HttpProtocolOptions:
        "@type": type.googleapis.com/envoy.extensions.upstreams.http.v3.HttpProtocolOptions
        explicit_http_config:
          http2_protocol_options:
            max_concurrent_streams: 100
  - name: some_statsd_sink
  # The rest of the configuration for statsd sink cluster.
# statsd sink.
stats_sinks:
- name: envoy.stat_sinks.statsd
  typed_config:
    "@type": type.googleapis.com/envoy.config.metrics.v3.StatsdSink
    tcp_cluster_name: some_statsd_sink
