1. Commit Log（clog）日志分析

在进行可见性判断时，需要获取事务的状态。PostgreSQL将事务的状态记录在clog中。同时为了提高访问速度，共享内存中也开辟了一块区域用来储存clog buffer，多数情况下不需要读取磁盘中的clog文件。clog文件保存在 $PGDATA/pg_xact目录中。

1.1 clog buffer

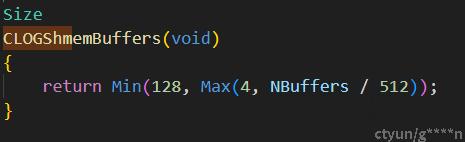

clog的大小定义如下：

其占用 NBuffers 的 1/512，最大为128个页，最小为4个页。上面提到的事务的四种状态分别可以用2bit来表示，则四个事务占用8bit（1字节）。

1.2 根据事务ID查看在clog日志中的事务状态

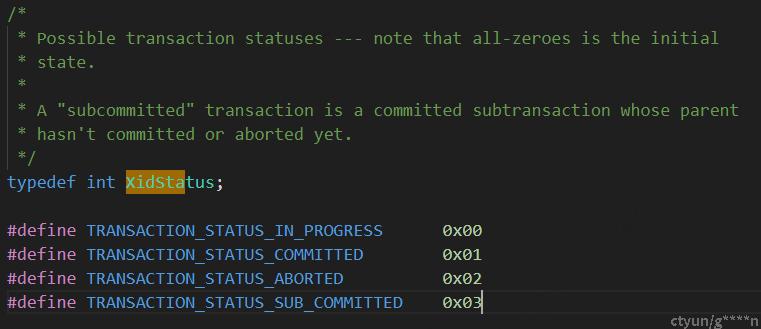

事务ID并不是在事务开始时就被分配，首先会为其分配一个虚拟事务号，只有当数据发生变化时才会真正分配事务ID，当事务提交或者回滚时，其事务状态会被写入clog。通过事务ID获取其在clog中状态的方法是：

    #define TransactionIdToPage(xid)    ((xid) / (TransactionId) CLOG_XACTS_PER_PAGE)        //页号
    #define TransactionIdToPgIndex(xid) ((xid) % (TransactionId) CLOG_XACTS_PER_PAGE)        // 页内偏移
    #define TransactionIdToByte(xid)    (TransactionIdToPgIndex(xid) / CLOG_XACTS_PER_BYTE)  // 页内的字节号
    #define TransactionIdToBIndex(xid)  ((xid) % (TransactionId) CLOG_XACTS_PER_BYTE)        // 字节中偏移

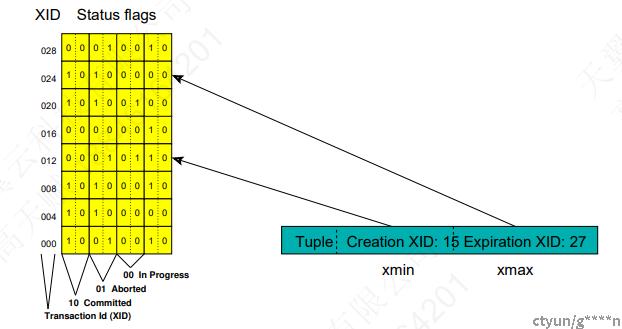

如下是根据事务ID查找clog中对应的事务状态的示意图：

如果每次读取tuple都要去clog中查找对应事务的状态，效率会非常低，因此一种优化方法为：在tuple上的t_infomask字段，其中的标志位帮助加快判断速度。如果标志位HEAP_XMIN_COMMITTED被设置，就知道xmin代表的事务已提交;如果HEAP_XMAX_COMMITTED被设置，就知道xmax代表的事务已提交，不需要clog文件中去判断。即设置了Hint Bits提示位。

1.3 Hint Bits

把事务状态记录在元组头中，避免频繁访问clog文件，提高了性能。Hint Bits采用延迟更新策略，并不会在事务提交或者回滚时主动更新所有操作过的tuple。等到第一次访问（VACUUM，DML，SELECT）该tuple并进行可见性判断时。

如果Hint Bits已经设置，则直接读取

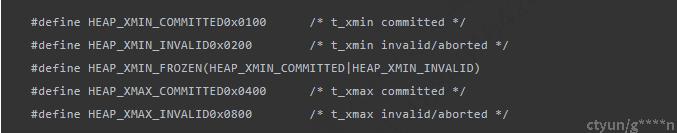

如果Hint Bits没有设置，则调用方式从clog中读取事务状态，如果事务状态为COMMITED或者ABORTED，则将Hint Bits设置到t_infomask字段；如果事务状态为IN_PROGRESS，此时无需设置Hint Bits。设置的字段如下：

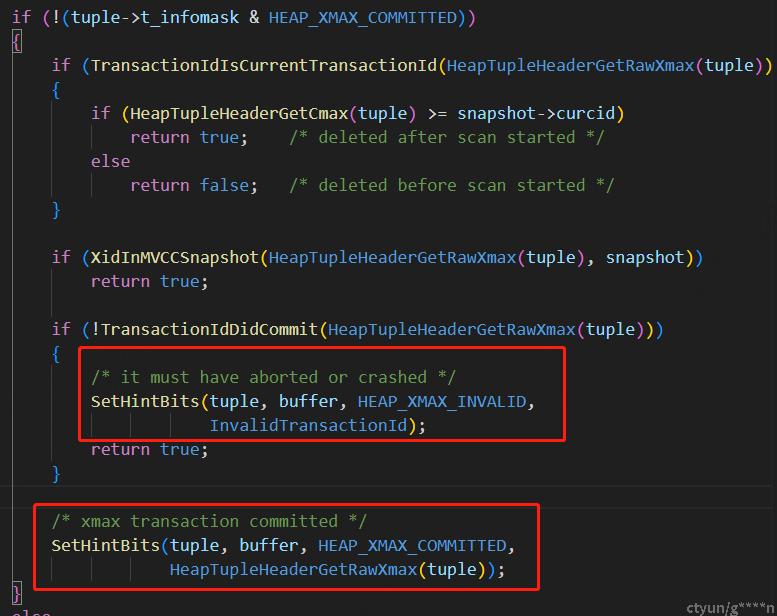

如下是HeapTupleSatisfiesMVCC函数中设置Hint Bits的示例：

1.4 Hint Bits 和 WAL 日志

在发生设置Hint Bits的时候，是有可能需要写WAL日志的，具体机制为：在开启了checksu或者wal_log_hints为真时，如果checkpoint后第一次使得页面修改（即dirty），这种情况下需要将整个页面的内容写到WAL日志中，之所以写整个页面，是为了避免部分写入导致数据的checksum异常。

还有一种特殊情况，由于Hint Bits是针对单个tuple的，因此如果并行的会话对一个页面的多个tuple设置Hint Bits时，可能导致这个页面在多次checkpoint时被多次写入WAL中，或者在两个checkpoint之间，被多次刷到OS dirty page。这也就解释了有时候执行select后也能改变页面的Hint Bits值，从而有WAL日志写入，这会在一定程度上增加WAL日志的占用空间。

2.拓展知识

2.1 xmax 和行级锁

事实上 xmax 储存的并不只是 0 （tuple插入后删除前）和事务ID（被删除时），实际上它还可以储存行锁的信息以及持有该锁的事务号。对于同一个tuple，可能有多个事务要对其进行更新或者修改，在这个过程中会持有该行的行锁。PostgreSQL中共有四种行锁

FOR UPDATE：delete和修改主键、唯一键值的UPDATE会获得这种锁模式
FOR NO KEY UPDATE：不修改主键、唯一键值的UPDATE会获得这种锁模式
FOR SHARE：读该行，不允许对行进行更新
FOR KEY SHARE：读该行键值，当允许对除键外的其他字段更新。在外键检查时使用该锁。

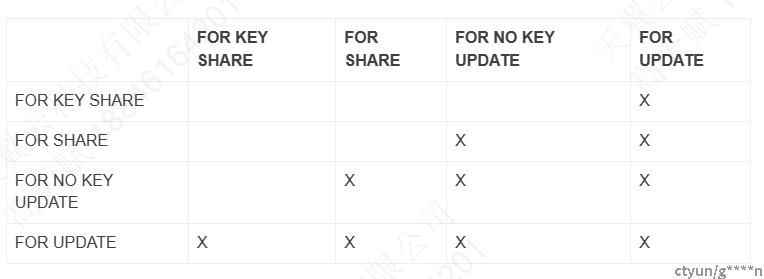

每种行级锁的冲突模式如下：

2.2 行锁上锁流程

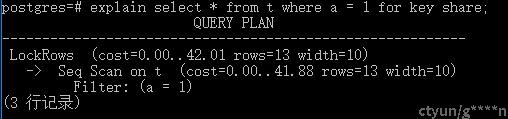

PG 使用LockRows算子上行锁，其对下层查询执行之后得到的所有tuple顺序上锁。

函数 heap_lock_tuple 会根据传入的锁类型进行不同的处理。函数内部会调用上面提到的 HeapTupleSatisfiesUpdate 函数，查看tuple的状态，情况如下：

如果 HeapTupleSatisfiesUpdate 返回的为以下三种情况，说明当前tuple已经存在行锁。根据传入的行锁模式和该tuple的t_infomask 中的锁模式判断是否冲突，如果冲突则将 require_sleep 设置为真，表示需要等待，否则不需要等待。

如果返回值为TM_OK，说明可以对该tuple进行上锁，调用compute_new_amax_infomask计算新的infomask和infomask2信息，并保存到tuple头部。为了区分xmax保存的是修改tuple的事务还是持有该tuple的行锁的事务，需要设置infomask中的HEAP_XMAX_KEYSHR_LOCK、HEAP_XMAX_EXCL_LOCK和HEAP_XMAX_SHR_LOCK信息，同时如果是FOR UPDATE锁还需要设置infomask2中HEAP_KEYS_UPDATED位。

2.3 多个事务锁住tuple的情况

如果有多个事务锁住tuple，那么该tuple中的infomask中的xmax无法储存多个持有锁的事务ID，这时xmax内保存的就是MultixactID结构，该结构是将多个事务ID组合起来形成的结构，此时HEAP_XMAX_IS_MULTI字段为真。

只有多个事务对同一个tuple持有共享锁才真正产生multixactID，下面模拟一下这种情况。两个会话中同时开启一个事务，并且执行如下语句：

begin;
select * from t for share;

在会话1中执行如下操作，此命令会被阻塞：

update t set a = 2;

此时会话2中提交commit后，会话1的update操作会执行成功。查看此时元组的xmax和infomask的值。

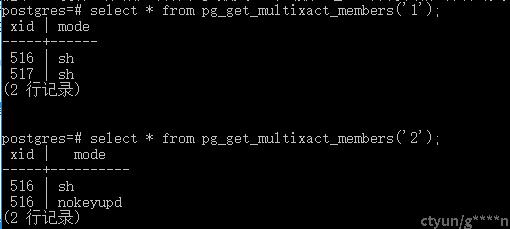

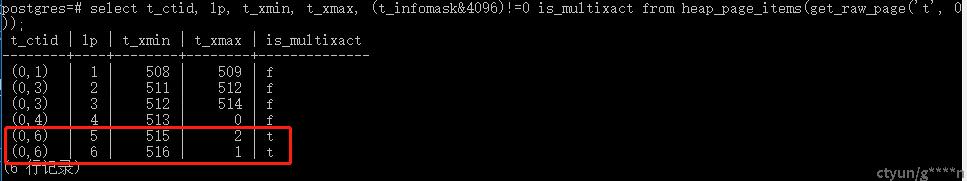

其中HEAP_XMAX_IS_MULTI是0x1000，十进制为4096，(t_infomask & 4096) != 0可以计算出元组是否使用了multixactID。同时可以使用函数 pg_get_multixact_members查看multixactID是由哪些事务ID组成的，以及锁的类型：

2.4 Multixact相关机制

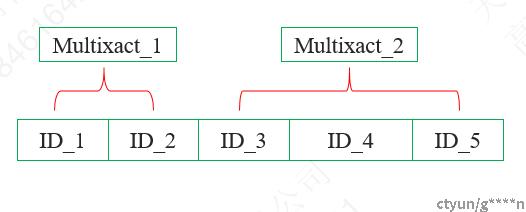

由于MultixactID是多对一的映射关系，因此需要在事务ID中标记哪一段映射到一个MultixactID，在映射的过程中需要储存两种信息：标识一段事务ID的偏移量，以及这段偏移量的大小。为了对MultixactID的分配进行维护，定义了如下的数据结构

typedef struct MultiXactStateData
{
    MultiXactId nextMXact;  //下一个可分配的 MultixactID
    MultiXactOffset nextOffset; //下一个对应 MultiXactID 的起始偏移量
    MultiXactId perBackendXactIds[FLEXIBLE_ARRAY_MEMBER];  // MultiXactID队列起始位置
} MultiXactStateData;

另外还需要定义一个统一的接口来操作MultiXactID，即储存这种多对一的映射关系，PostgreSQL中使用如下结构体来完成此工作。

typedef struct mxactCacheEnt
{
    struct mXactCacheEnt *next;
    MultiXactId          multi;
    int                  nxids;
    TransactionId        xids[];
}

MultiXact相关的日志使用两个SLRU缓冲池来实现，分别是 MultiXactOffsetCtl 和 MultiXactMemberCtl，分别记录Members 和 Offsets。从一个MultiXactID映射到具体的储存位置是通过如下变换来完成的：

/* 获取 Offset 对应记录所在页面 */
#define MULTIXACT_OFFSETS_PER_PAGE (BLCKSZ / sizeof(MultiXactOffset))

/* 获取 Offset 对应记录位于页面内的偏移量 */
#define MultiXactIdToOffsetPage(xid) \
        ((xid) / (MultiXactOffset) MULTIXACT_OFFSETS_PER_PAGE)

/* 获取 Members 对应记录所在页面 */
#define MultiXactIdToOffsetEntry(xid) \
        ((xid) % (MultiXactOffset) MULTIXACT_OFFSETS_PER_PAGE)

/* 获取 Members 对应记录位于页面内的偏移量 */
#define MultiXactIdToOffsetSegment(xid) (MultiXactIdToOffsetPage(xid) / SLRU_PAGES_PER_SEGMENT)

2.5 事务回卷

事务ID一直递增，到达32位无符号数的最大值后从头开始循环（从3开始继续增加），这时候以前的事务ID都会比当前的事务ID大，在进行比较的是否会导致结果出错，即事务回卷的问题。源码比较事务新旧程度：

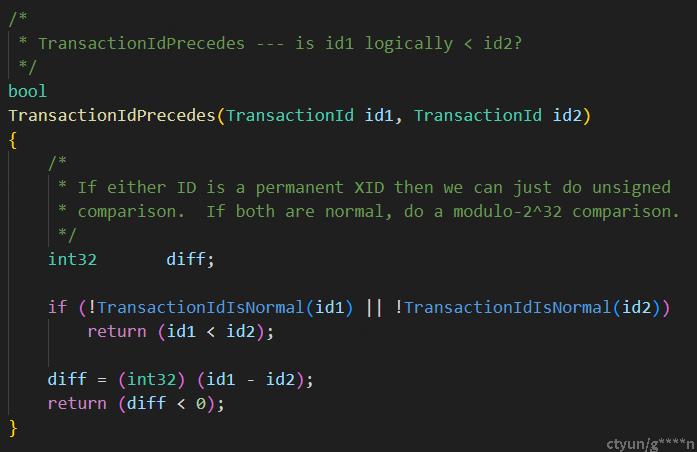

首先使用TransactionIdIsNormal函数判断是否存在特殊事务，如果包含了特殊事务ID，则比较的结果为它们比任何普通事务ID都早
如果两个都是普通事务ID，则将二者相减的结果转换为int32类型，即得到的结果是一个有符号的数字。
会出问题的情况：例如两个事务ID分别为2^31+101和100，相减结果为2^31+1，这个值转换为int32就是-1，表示100表示的事务反而更新。但是如果100真的是一个非常早的事务，早于2^31+101，那么判断结果就是错的。因此PG中必须保证最早和最晚两个有效的事务之间的差距不能超过2^31。为了达到这个原则，PG引入了事务冻结的原理。即将tuple标记为已经冻结，在t_infomask中的HEAP_XMIN_FROZEN标志位，从而使得VACUUM机制可以对这些数据进行清理。

3. PostgreSQL中MVCC的优劣势

3.1 优势

使用MVCC，读写操作不会互相阻塞，提高了并发访问下的性能
事务的回滚可以立即完成，无论事务进行了多少操作
数据可以大量更新，没有回滚段，不必考虑回滚段是否会被耗尽

3.2 劣势

旧版本数据需要清理，PostgreSQL提供了VACUUM命令进行清理
旧版本的数据会导致查询更慢，因为旧版本的数据仍然存在，查询时需要扫描的数据更多了
