添加和管理后端服务器组
更新时间 2024-04-28 16:27:37
最近更新时间: 2024-04-28 16:27:37
本节主要介绍负载均衡后端服务器组的添加、查看和删除，以及配置后端服务器组中的后端服务器。
使用说明
- 创建后端服务器组前，其对应的负载均衡实例已创建。
- 在添加对应的后端服务器组后，需要为后端服务器组添加后端服务器，以及对应后端服务器的服务器端口和权重。
- 需要确定对应的后端服务器组是否开启对应的健康检查，若开启则需要配置健康检查相关的参数。
- 对后端服务器组进行删除时，需要确保该后端服务器组未关联到对应的监听器。
添加后端服务器组
- 登录ECX控制台。
- 单击左侧导航栏的【边缘网络>弹性负载均衡>负载均衡器】，选择对应的地域，查看当前地域下已创建的负载均衡实例。
- 在负载均衡实例列表中选择需要添加后端服务器组的负载均衡实例并单击负载均衡实例名称进入负载均衡详情页，单击【后端服务器组>添加后端服务器组】。

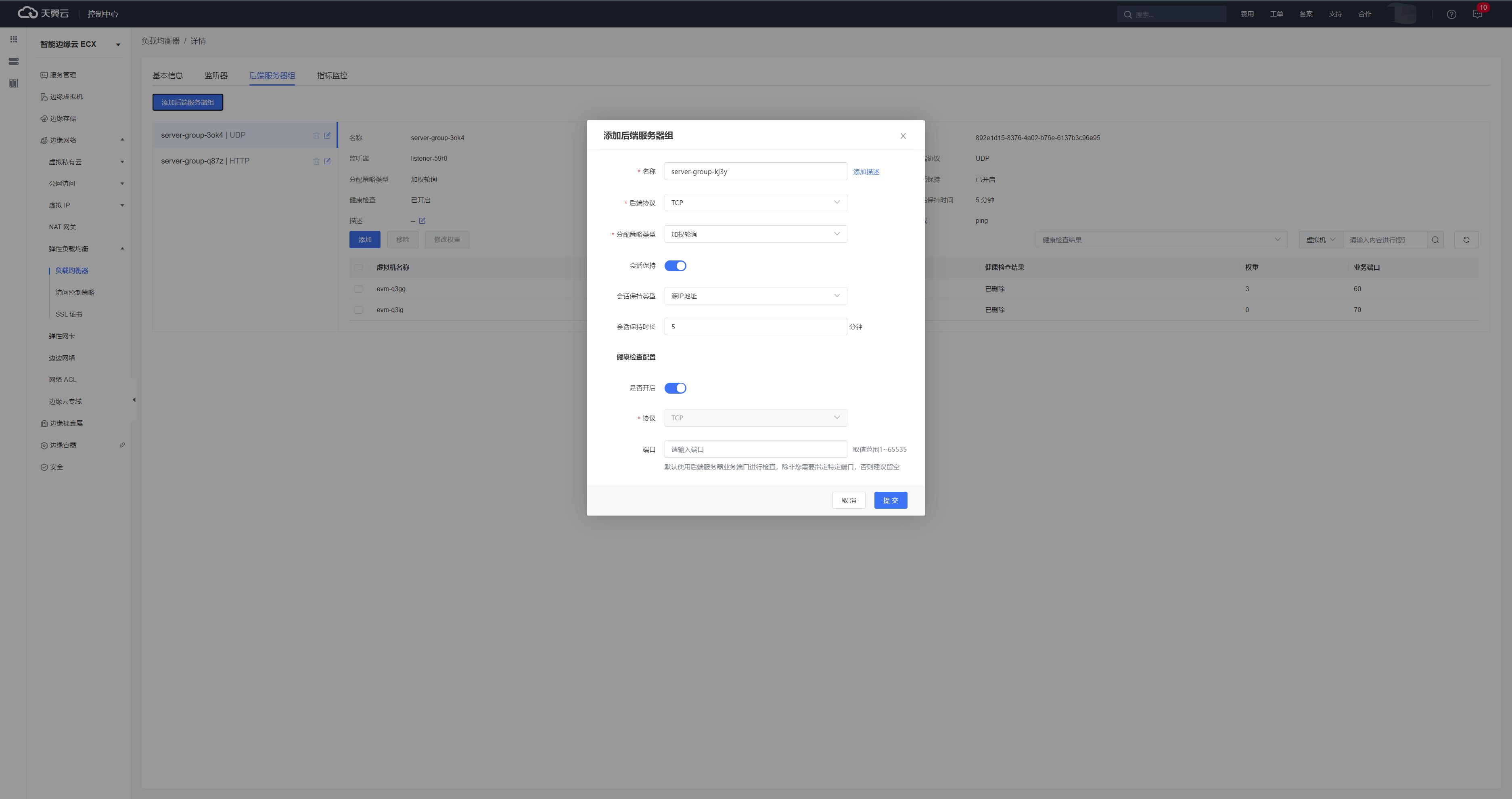

- 在添加后端服务器组的弹框中，填写相关的参数。
添加后端服务器组的参数说明：
| 参数 | 说明 |
|---|---|
| 名称 | 自定义负载均衡后端服务器组的名称，若未填写，系统将自动分配；同时也可以单击【添加描述】按需为后端服务器组添加相关的描述信息。 |
| 后端协议 | 为后端服务器组配置后端协议，支持的协议类型有TCP、UDP和HTTP。 |
| 分配策略类型 | 为后端服务器组配置分配策略，支持的策略类型有加权轮询、IP hash和加权最少连接数，若后端协议选择为TCP或者UDP，则三种分配策略都支持，若后端协议选择为HTTP，则只支持选择加权轮询和IP hash。 |
| 会话保持 | 为后端服务器组配置是否配置会话保持能力，只有分配策略类型为“加权轮询”时才支持配置会话保持，会话保持可使得来自同一 IP 的请求被转发到同一台后端服务器上。 |
| 会话保持类型 | 为已开启会话保持功能的后端服务器组配置会话保持类型，其中四层协议（TCP/UDP）支持基于源 IP 地址的会话保持能力，七层协议（HTTP/HTTPS）支持基于应用程序 Cookie 的会话保持能力（由负载均衡器向客户端植入 Cookie）。 |
| 会话保持时长 | 为已开启会话保持功能的后端服务器组且会话保持类型为“源IP地址”设置会话保持时间，单位为分钟，默认配置为5分钟。 |
| Cookie名称 | 为已开启会话保持功能的后端服务器组且会话保持类型为“应用程序cookie”设置Cookie名称，其中Cookie名称和后端服务器所承载应用配置的Cookie名称一致。 |
| 代理超时时长 | 后端响应的超时时间，后端协议选择为HTTP类型时，可设置此参数，默认设置为60秒。 |
后端服务器组中健康检查参数说明：
| 参数 | 说明 |
|---|---|
| 是否开启 | 该后端服务器组是否开启健康检查功能，通过健康检查来判断后端服务的可用性，避免后端服务异常影响前端业务，从而提高业务整体可用性。 |
| 协议 | 为已开启健康检查的后端服务器组配置健康检查协议，该协议和后端协议默认保持一致，不可配置。 |
| 端口 | 为已开启健康检查的后端服务器组配置健康检查端口，该协议默认使用后端服务器业务端口进行检查，若需指定特定端口则需填写，范围为1-65535。 |
| 探测报文 | 为已开启健康检查且后端协议类型为UDP的后端服务器组配置健康检查的探测报文，默认为ping，其中在5秒内，会发起一次udp探测，超时时间为3秒，最大重试次数为3次。 |
| 域名 | 为已开启健康检查且后端协议类型为HTTP的后端服务器组配置转发域名。 |
| 路径 | 设置健康检查页面的URL，后端协议选择为HTTP类型时可设置该参数。 |
- 在填写相关参数后，单击【提交】执行添加。
查看后端服务器组
- 登录ECX控制台。
- 单击左侧导航栏的【边缘网络>弹性负载均衡>负载均衡器】，选择对应的地域，查看当前地域下已创建的负载均衡实例。

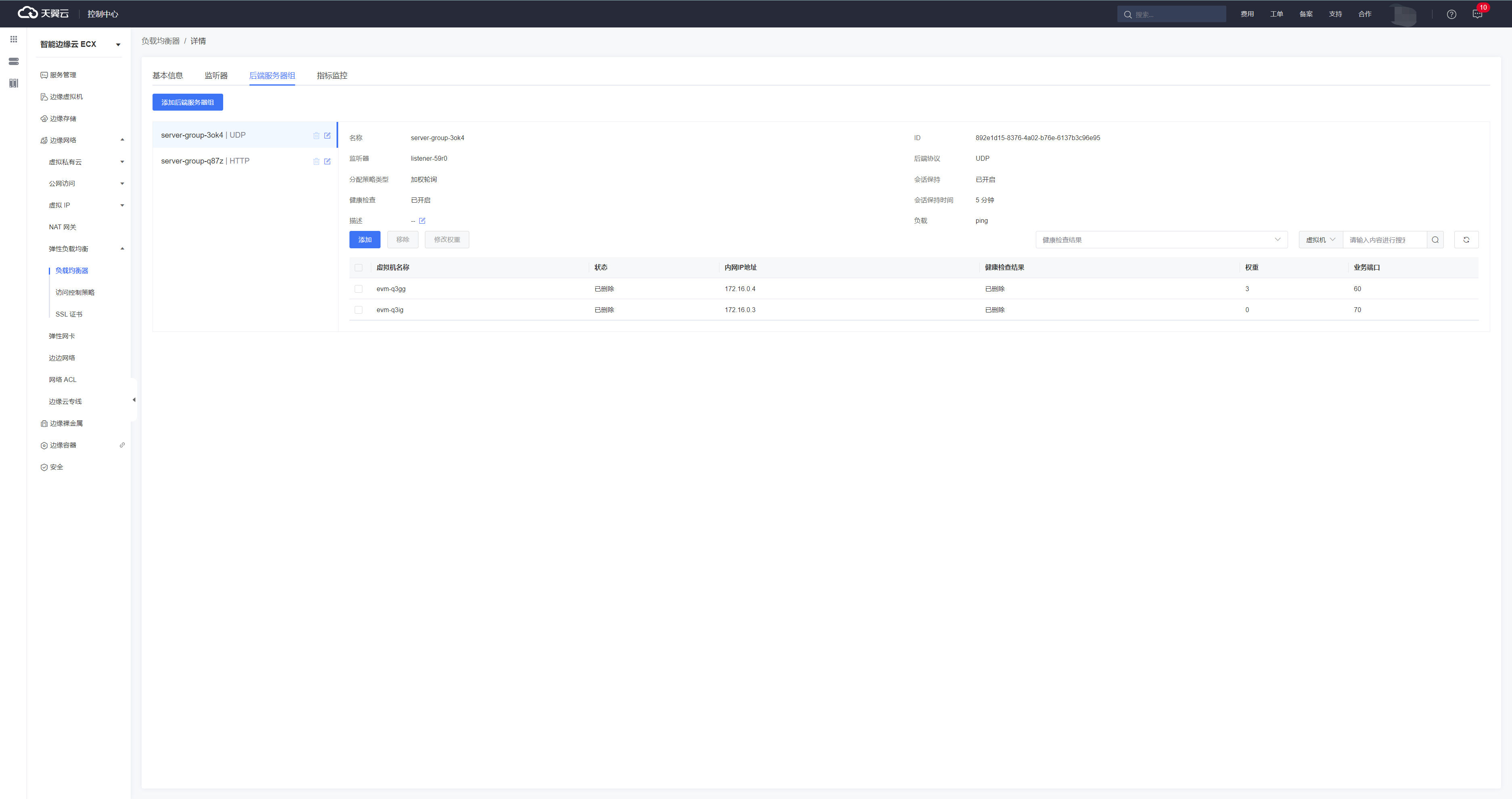

- 在负载均衡实例列表中选择需要查看后端服务器组的负载均衡实例并单击负载均衡实例名称进入负载均衡详情页，单击【后端服务器组】查看该负载均衡下已有的后端服务器组信息，同时也包括了该后端服务器组下的后端服务器。
查看后端服务器组的部分参数说明：
| 参数 | 说明 |
|---|---|
| 名称 | 后端服务器组的名称，创建后端服务器组时用户自定义，可以单击后端服务器列表中对应修改按钮对名称进行修改。 |
| ID | 创建后端服务器组后，系统自动生成的ID，其为后端服务器组全局唯一的ID。 |
| 监听器 | 后端服务器组所关联的监听器，若未关联，则显示空。 |
| 后端协议 | 后端服务器组配置后端协议，支持的协议类型有TCP、UDP和HTTP。 |
| 分配策略类型 | 后端服务器组配置分配策略，支持的策略类型有加权轮询、IP hash和加权最少连接数 |
| 会话保持 | 后端服务器组是否开启会话保持的状态。 |
| 会话保持时间 | 若后端服务器组开启了会话保持，则会显示对应的会话保持时间。 |
| 健康检查 | 后端服务器组是否开启健康检查的状态。 |
| 描述 | 后端服务器组的描述信息。 |
修改后端服务器组
- 登录ECX控制台。
- 单击左侧导航栏的【边缘网络>弹性负载均衡>负载均衡器】，选择对应的地域，查看当前地域下已创建的负载均衡实例。
- 在负载均衡实例列表中选择需要修改后端服务器组的负载均衡实例并单击负载均衡实例名称进入负载均衡详情页，单击【后端服务器组】查看该负载均衡下已有的后端服务器组信息。

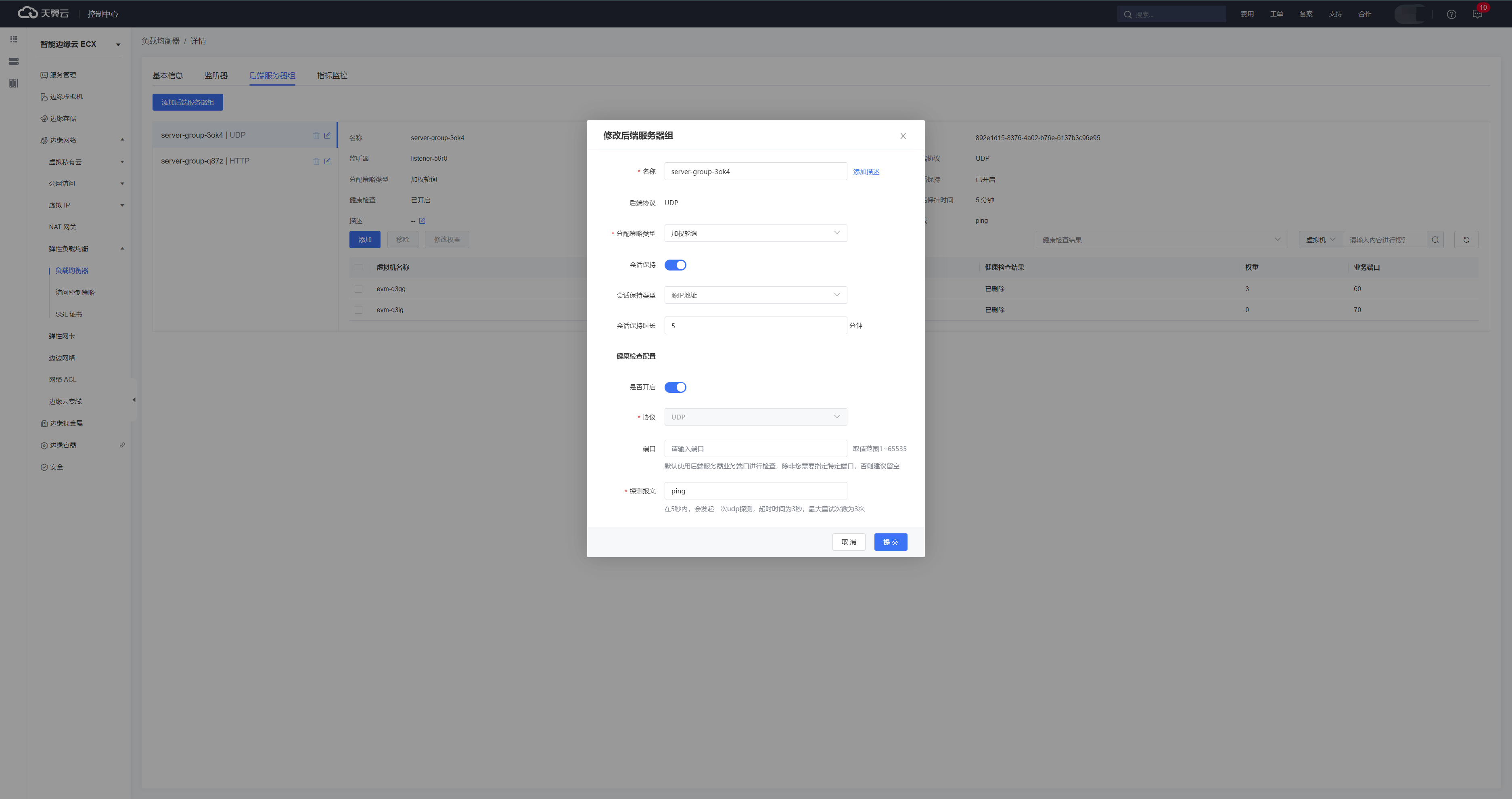

- 在后端服务器组的信息列表中选中要修改的后端服务器组，并单击修改图标按钮，在修改后端服务器组弹框中修改相关信息。
修改后端服务器组的参数说明：
| 参数 | 说明 |
|---|---|
| 名称 | 修改后端服务器组的名称；同时也可以单击【添加描述】按需为后端服务器组添加相关的描述信息。 |
| 后端协议 | 该信息为不可修改项。 |
| 分配策略类型 | 修改后端服务器组的分配策略，支持的策略类型有加权轮询、IP hash和加权最少连接数，若后端协议选择为TCP或者UDP，则三种分配策略都支持，若后端协议选择为HTTP，则只支持选择加权轮询和IP hash。 |
| 会话保持 | 修改后端服务器组配置是否配置会话保持能力，只有分配策略类型为“加权轮询”时才支持配置会话保持，会话保持可使得来自同一 IP 的请求被转发到同一台后端服务器上。 |
| 会话保持类型 | 修改会话保持类型，为已开启会话保持功能的后端服务器组配置会话保持类型，其中四层协议（TCP/UDP）支持基于源 IP 地址的会话保持能力，七层协议（HTTP/HTTPS）支持基于应用程序 Cookie 的会话保持能力（由负载均衡器向客户端植入 Cookie）。 |
| 会话保持时长 | 修改会话保持时长，为已开启会话保持功能的后端服务器组且会话保持类型为“源IP地址”配置会话保持时间，单位为分钟，默认配置为5分钟。 |
| Cookie名称 | 修改Cookie名称，为已开启会话保持功能的后端服务器组且会话保持类型为“应用程序cookie”配置Cookie名称，其中Cookie名称和后端服务器所承载应用配置的Cookie名称一致。 |
| 代理超时时长 | 修改后端响应的超时时间，后端协议选择为HTTP类型时，可设置此参数，默认设置为60秒。 |
修改后端服务器组中健康检查参数说明：
| 参数 | 说明 |
|---|---|
| 是否开启 | 修改该后端服务器组是否开启健康检查功能，通过健康检查来判断后端服务的可用性，避免后端服务异常影响前端业务，从而提高业务整体可用性。 |
| 协议 | 为已开启健康检查的后端服务器组配置健康检查协议，该协议和后端协议默认保持一致，不可修改。 |
| 端口 | 修改健康检查端口，为已开启健康检查的后端服务器组配置健康检查端口，该协议默认使用后端服务器业务端口进行检查，若需指定特定端口则需填写，范围为1-65535。 |
| 探测报文 | 修改健康检查的探测报文，为已开启健康检查且后端协议类型为UDP的后端服务器组配置健康检查的探测报文，默认为ping，其中在5秒内，会发起一次udp探测，超时时间为3秒，最大重试次数为3次。 |
| 域名 | 修改转发域名，已开启健康检查且后端协议类型为HTTP的后端服务器组配置转发域名。 |
| 路径 | 修改健康检查页面的URL，后端协议选择为HTTP类型时可设置该参数。 |
- 在填写相关参数后，单击【提交】执行修改。
删除后端服务器组
- 登录ECX控制台。
- 单击左侧导航栏的【边缘网络>弹性负载均衡>负载均衡器】，选择对应的地域，查看当前地域下已创建的负载均衡实例。
- 在负载均衡实例列表中选择需要删除后端服务器组的负载均衡实例并单击负载均衡实例名称进入负载均衡详情页，单击【后端服务器组】查看该负载均衡下已有的后端服务器组信息。
- 在后端服务器组的信息列表中选中要删除的后端服务器组，并单击删除图标按钮，在删除确认弹框中单击【确认】执行删除。
配置后端服务器
- 登录ECX控制台。
- 单击左侧导航栏的【边缘网络>弹性负载均衡>负载均衡器】，选择对应的地域，查看当前地域下已创建的负载均衡实例。
- 在负载均衡实例列表中选择需要配置后端服务器的后端服务器组的负载均衡实例并单击负载均衡实例名称进入负载均衡详情页，单击【后端服务器组】，在后端服务器组的信息列表中选中要添加后端服务器的后端服务器组，在右侧信息栏中单击【添加】。

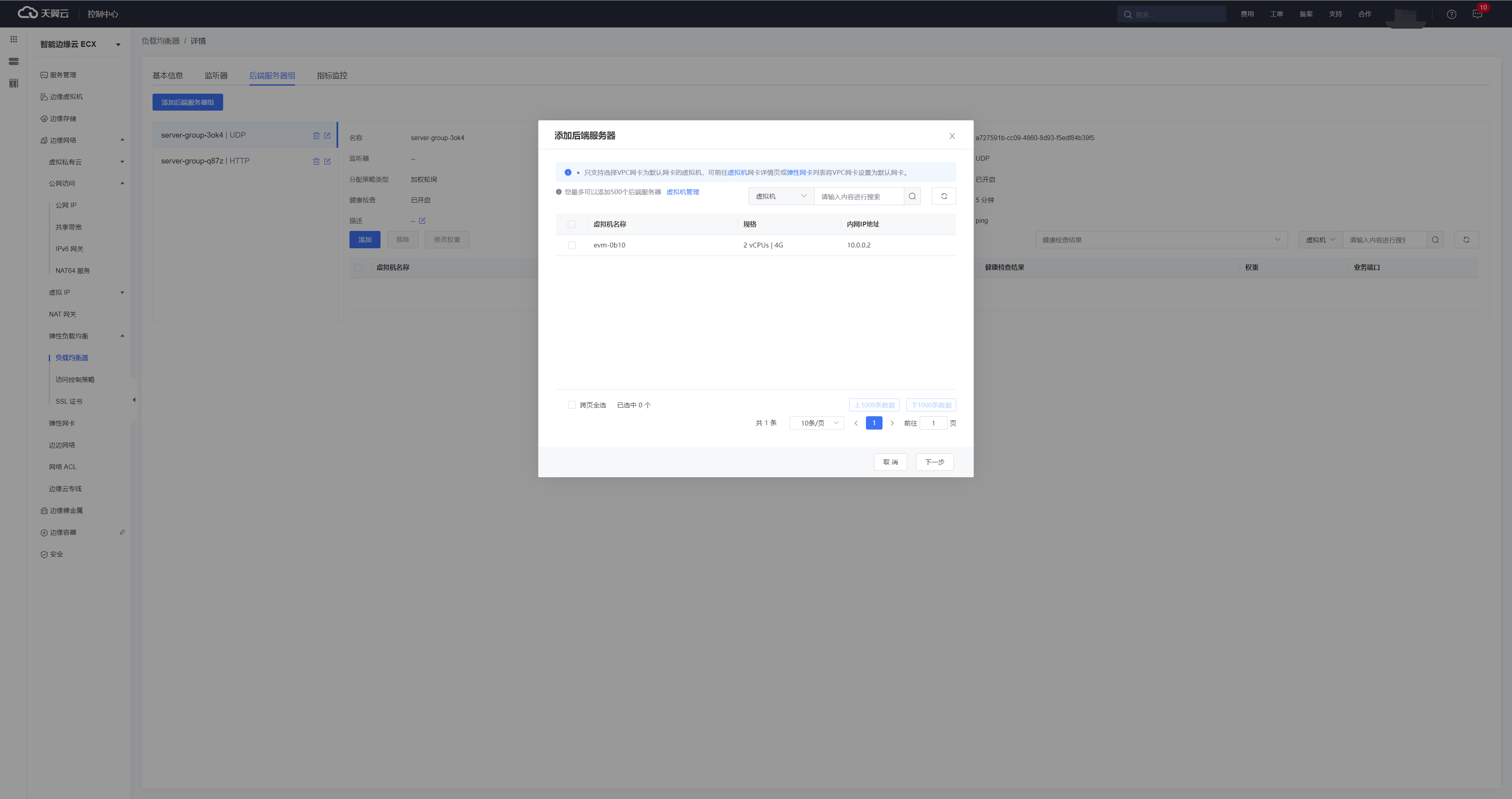

- 在添加后端服务器组的弹框中查看当前负载均衡所属VPC下的已有的虚拟机实例，选中要添加为后端服务器的虚拟机实例，单击【下一步】。
- 弹框中为对应的后端服务器配置后端服务端口和权重。
配置后端服务器的参数：
| 参数 | 说明 |
|---|---|
| 添加端口 | 后端服务器的服务端口，其取值范围为1-65535。 |
| 权重 | 每个后端服务器的权重值，其取值范围为0-100。 |
- 在填写完成添加后端服务器的相关参数后，单击【提交】执行添加。
- 若需要修改已有后端服务器的权重信息，则选中所要修改权重的后端服务器，然后单击【修改权重】，在弹框中修改权重值，单击【确认】执行修改，当前只支持后端服务器组的后端协议为HTTP时可执行修改权重。
- 若需要删除已有后端服务器，则选中所要删除的后端服务器，然后单击【移除】，在弹框中单击【确认】执行删除。
