背景

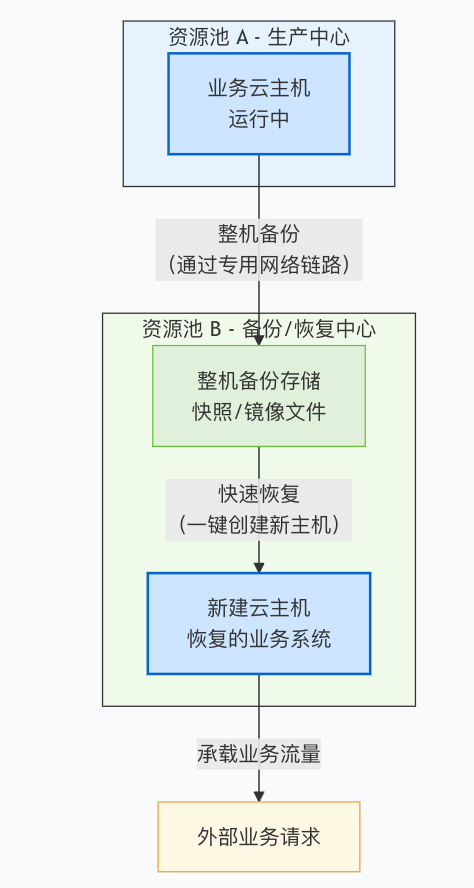

本方案旨在为资源A的云主机建立异地整机备份。通过将整机数据备份至资源池B，可在资源池B中快速创建新的主机进行恢复，从而确保业务连续性，且全程对原业务主机无任何影响。
提前准备资源和环境
备份数据链路：保证资源池间网络链路畅通，并且带宽满足备份数据速率要求。
存储介质：使用云硬盘进行备份数据存储。
准备资源：16C32G云主机（备份服务器）、15T云硬盘（存储备份数据）、6台主机（与业务主机配置一致、作为异机恢复）。
整机备份部署流程介绍
步骤一：购买“数据定时灾备”许可
登录天翼云，进入控制中心。
单击管理控制台左上角的
，选择区域。
在服务列表选择“计算”-“多活容灾服务”，进入多活容灾服务控制台。
点击左侧菜单栏-“资源同步”-“资源同步管理”，进入资源管理模块页面。
点击左侧菜单栏-“数据定时灾备”，点击“许可”，进入许可页面。

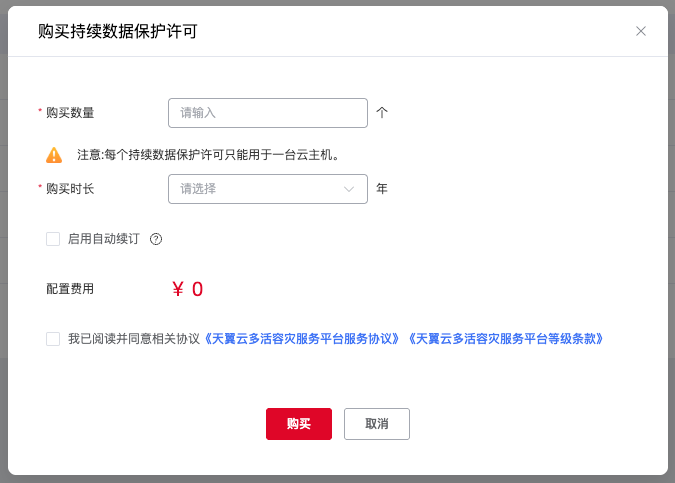

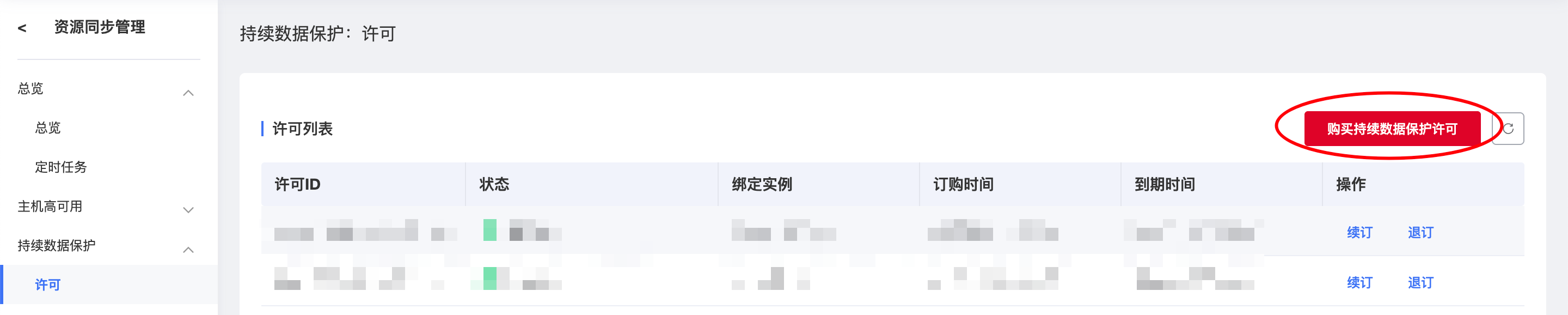

点击右上角“购买数据定时备份许可”按钮，弹出购买许可弹窗。按需购买许可。
填写购买数量和时长，勾选已阅读并同意相关协议后，点击“购买”按钮，完成许可支付。
步骤二：首次镜像配置—配置私有引导镜像
在服务列表选择“计算”-“镜像服务”，进入“镜像服务控制台”。

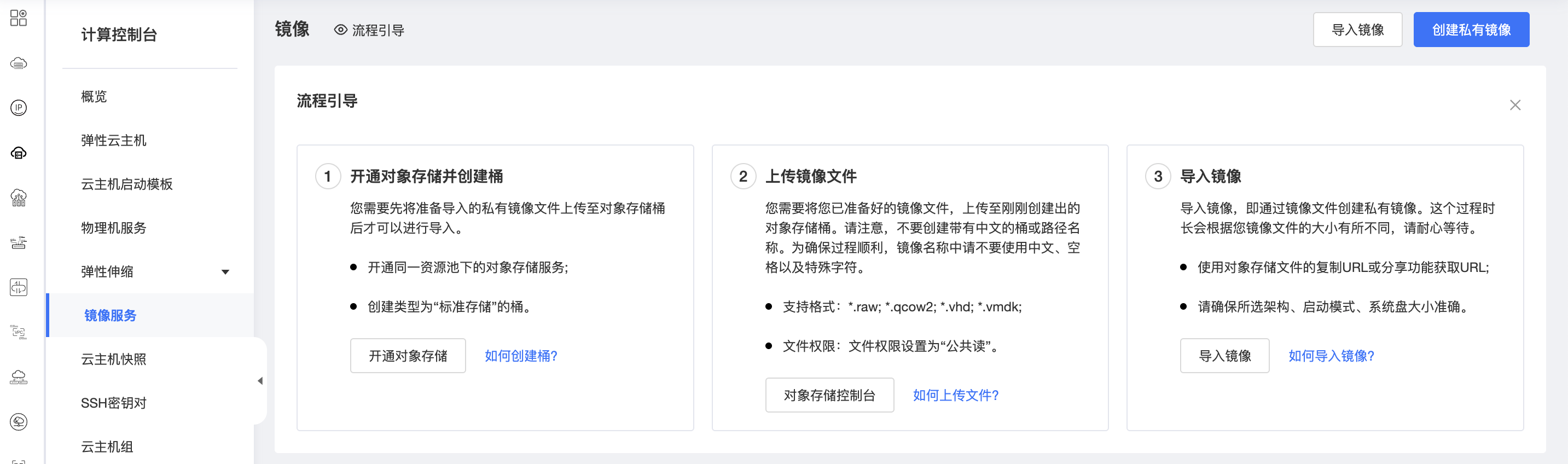

按照“流程引导”进行相关步骤操作：开通对象存储并创建桶、上传镜像文件（该步骤可忽略，多活容灾侧已提供镜像文件）、导入镜像。

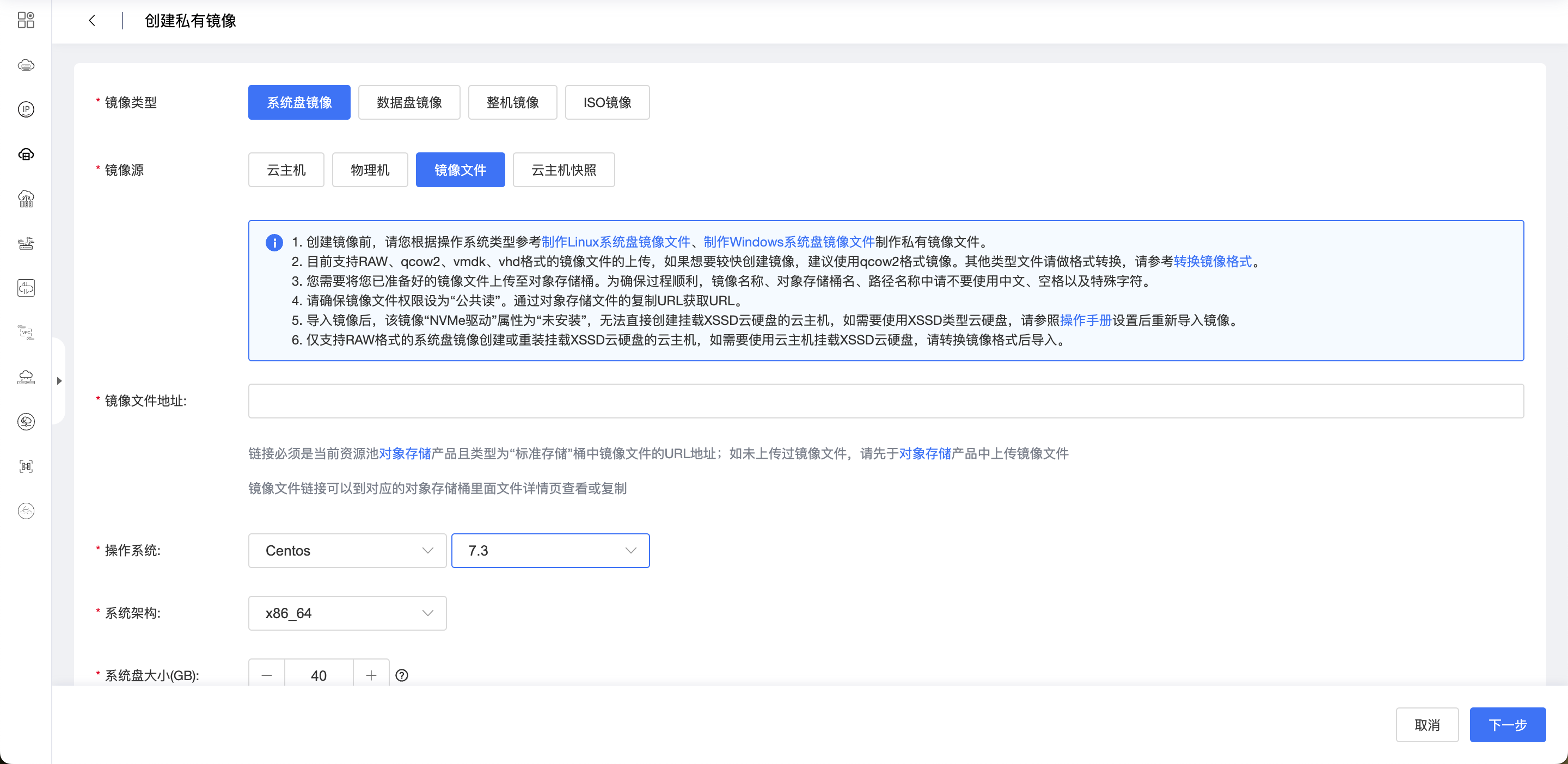

在创建私有镜像页面，镜像源选择“镜像文件”，Linux系统操作系统恢复引导镜像为LiveCD.qcow2（可参考镜像文件地址），操作系统固定选择Centos7.3版本。
步骤三：备份服务器配置
在服务列表选择“计算”-“多活容灾服务”，进入多活容灾服务控制台。

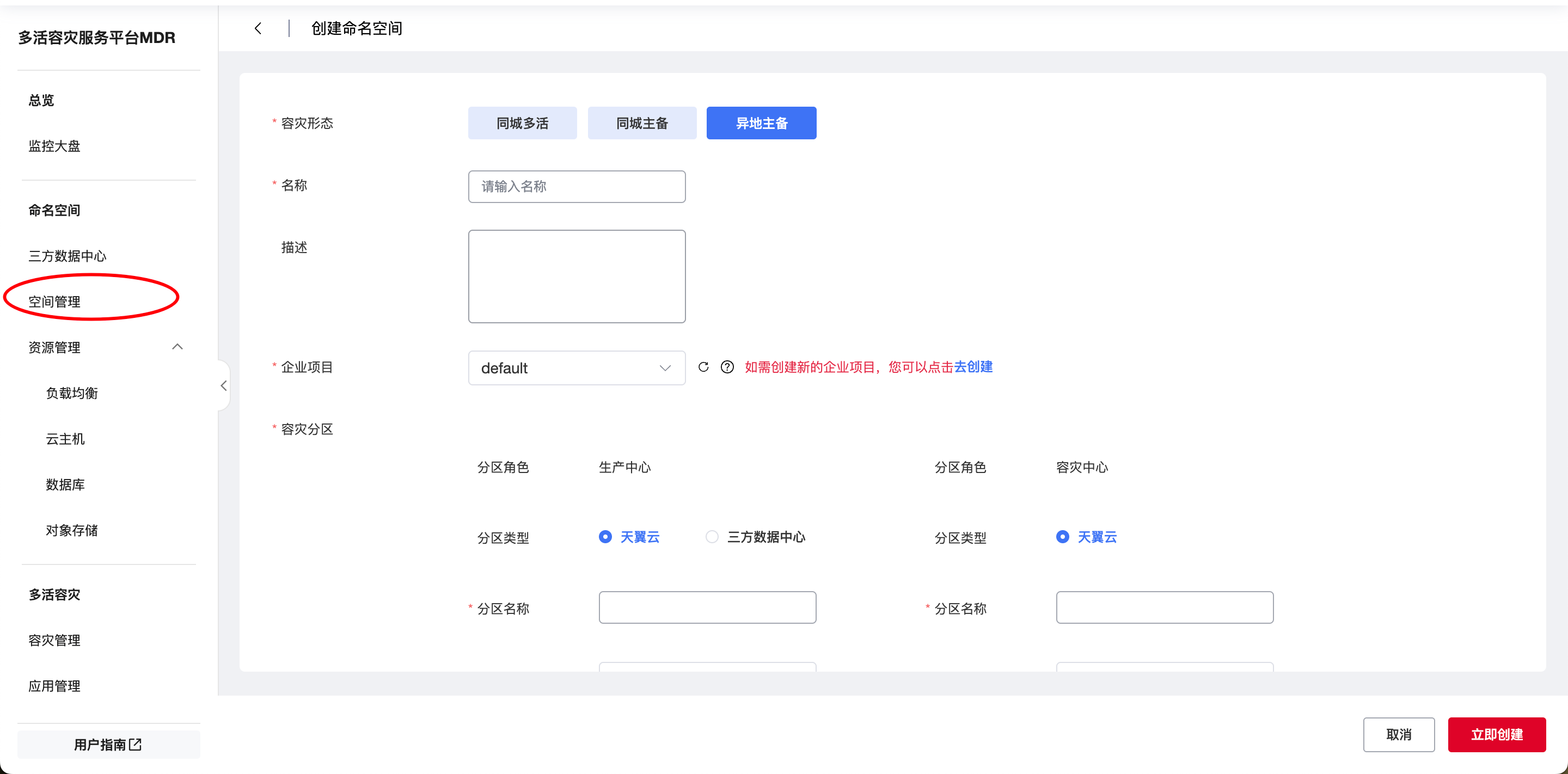

创建命名空间：点击左侧菜单栏 -“命名空间”，进入命名空间页面。点击右上角“创建命名空间”按钮，进入创建命名空间页面。选择容灾形态为“异地主备”，生产中心和容灾中心为资源池A和资源池B。

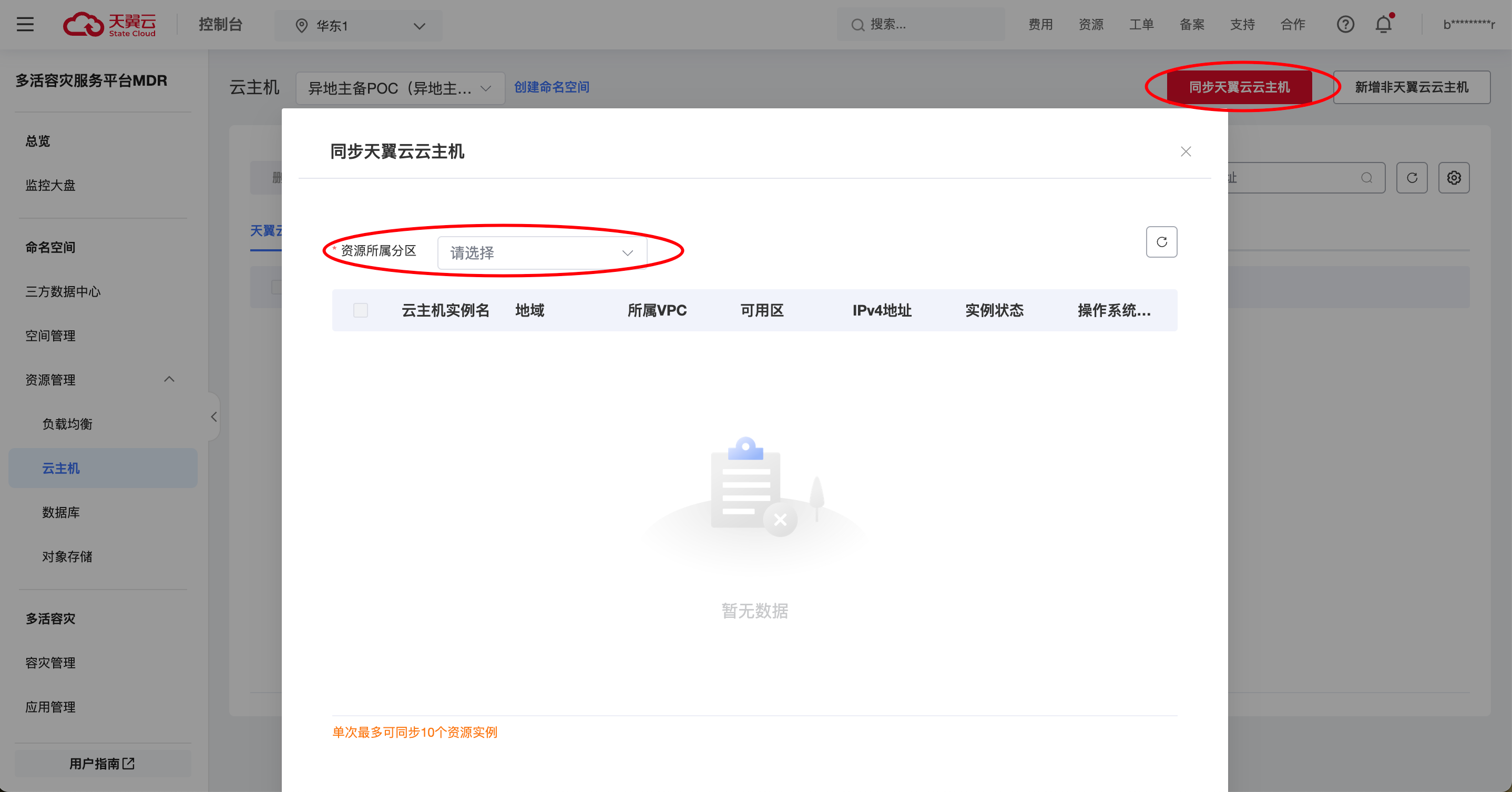

纳管资源：点击左侧菜单栏-“资源管理”-“云主机”，进入云主机列表页，选择上步创建的命名空间。点击“同步天翼云云主机”按钮，选择分区后 ，选择需要同步的备份服务器，同步至多活容灾服务平台。

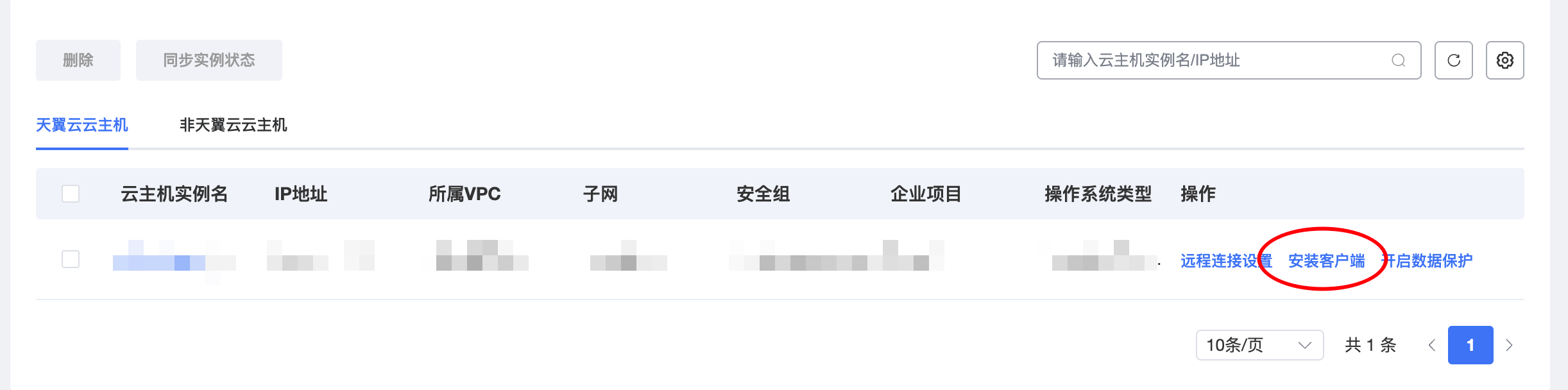

安装客户端：点击操作列“安装客户端”按钮，完成drnode一键安装。该安装步骤包括创建VPCE、修改hosts文件、下载drnode安装包、配置网络参数等操作。

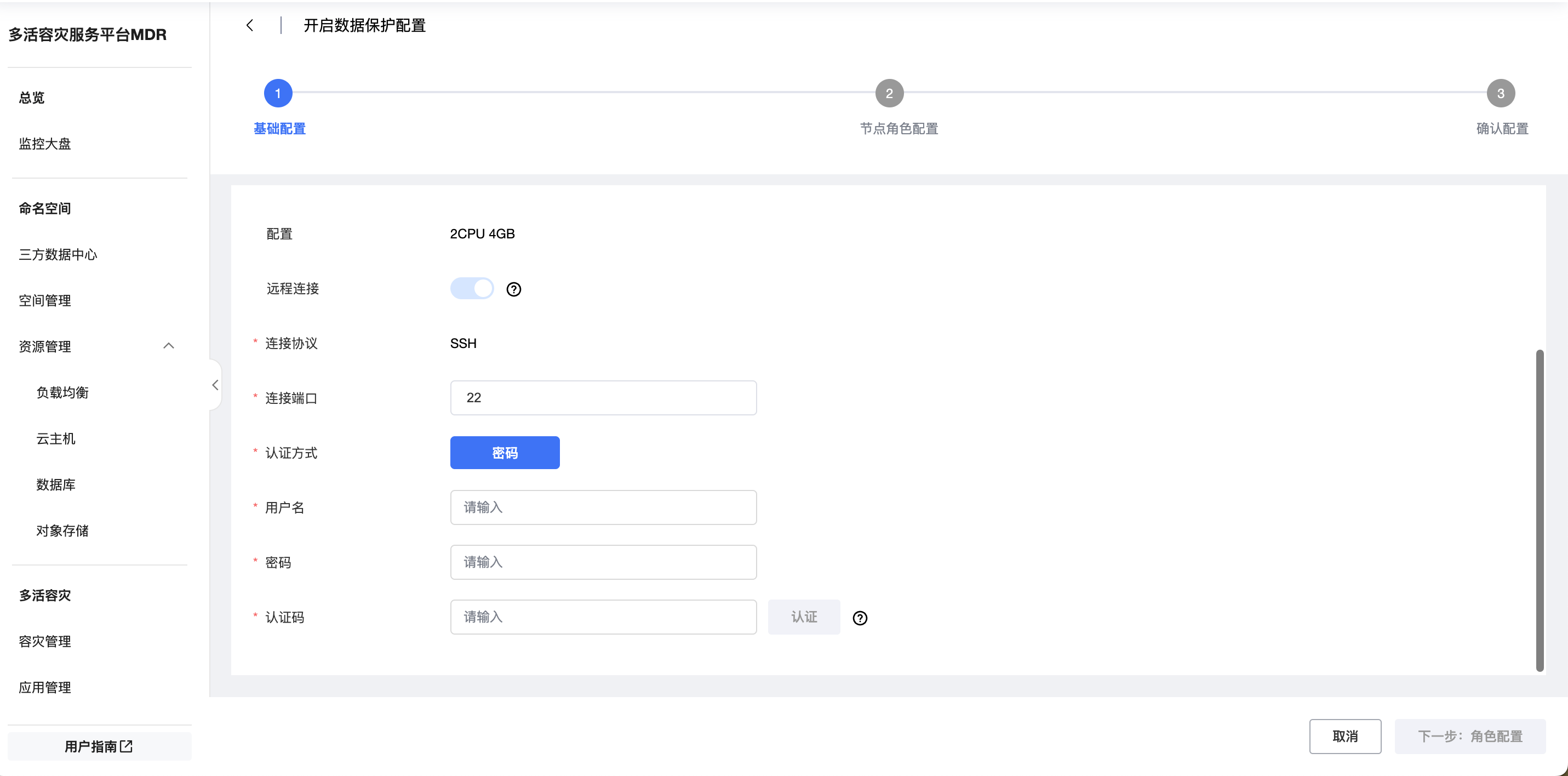

开启数据保护：点击操作列“开启数据保护”按钮，页面分为基础配置、节点角色配置、确认配置三部分。在基础配置部分，填写用户名、密码、认证码后，点击“认证”按钮进行节点认证，填写其他内容后，点击“下一步：角色配置”；在角色配置部分，选择节点角色为备份客户端、备份服务器、FFO/CDM整机客户端。具体操作可参考：开启数据保护。点击“下一步：确认配置”，进入确认配置页面。确认信息无误后，点击“立即创建”，完成数据保护配置的开启。
步骤四：生产服务器配置
生产服务器drnode客户端安装与：若生产服务器为天翼云云主机，操作与步骤三一致，其他可参考安装drnode客户端。
生产服务器节点开启数据保护：与步骤三一致，节点角色需选择：备份客户端、FFO/CDM整机客户端。
步骤五：存储资源配置
磁盘池配置：点击左侧菜单栏-“资源同步管理”-“存储管理”，点击“存储池-磁盘池”，进入磁盘池页面。点击“新建”按钮，进入创建磁盘池页面。配置磁盘池相关信息。填写磁盘池名称、选择磁盘池类型为本地磁盘、选择备份服务器、存储路径，其他选项可保持默认或根据需要配置。

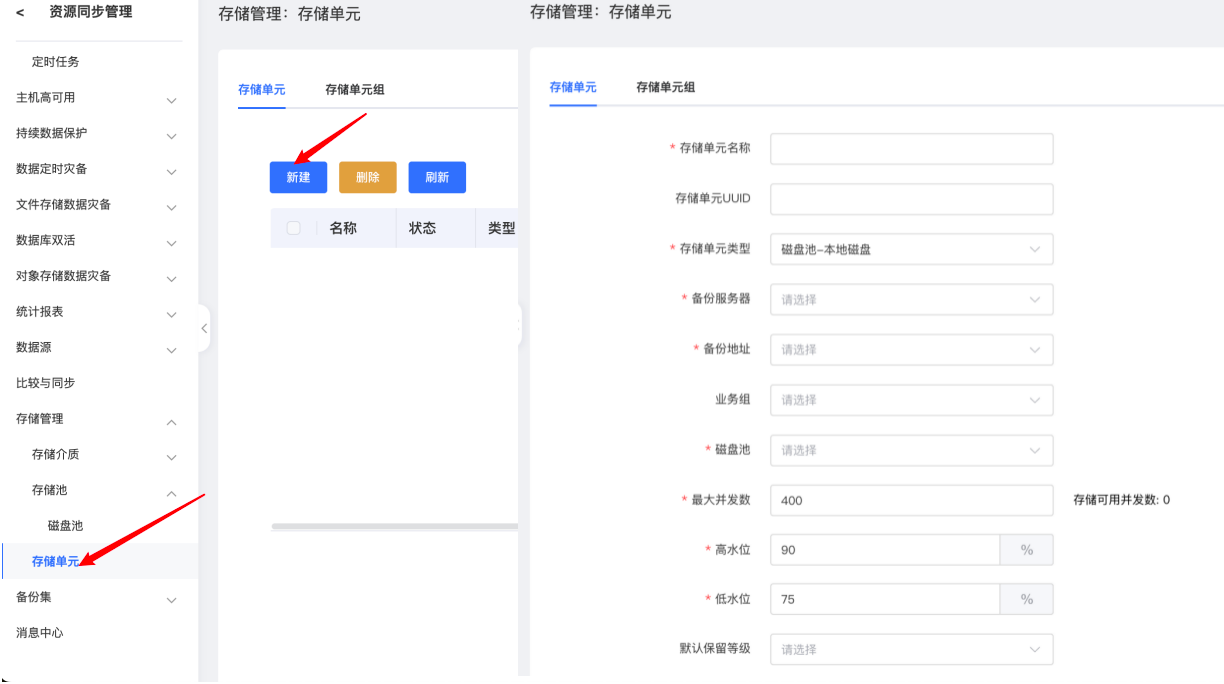

存储单元配置：点击左侧菜单栏 -“存储管理”，点击“存储单元”，进入存储单元页面。点击“新建”按钮，进入创建存储单元页面。配置存储单元相关信息。输入存储单元名称、选择存储单元类型、选择备份服务器、选择磁盘池、选择默认保留等级，其他选项可以保持默认或根据需要配置。
步骤六：创建整机备份规则

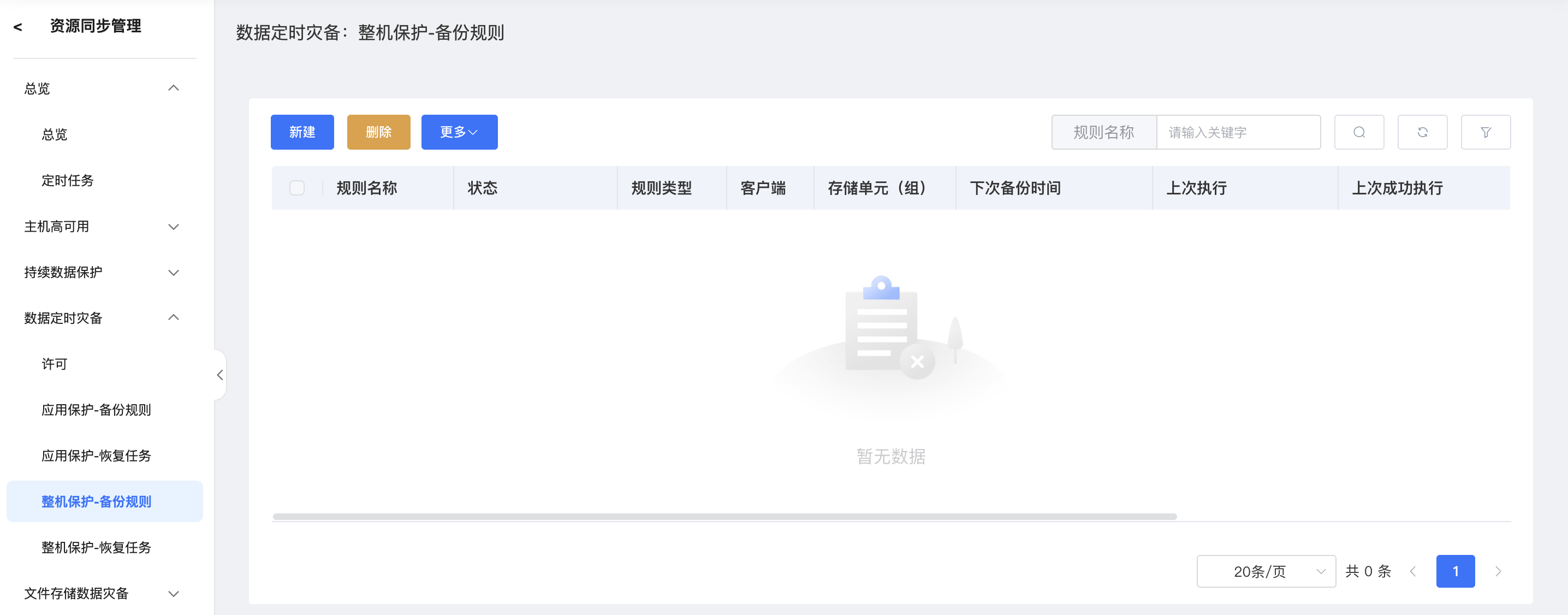

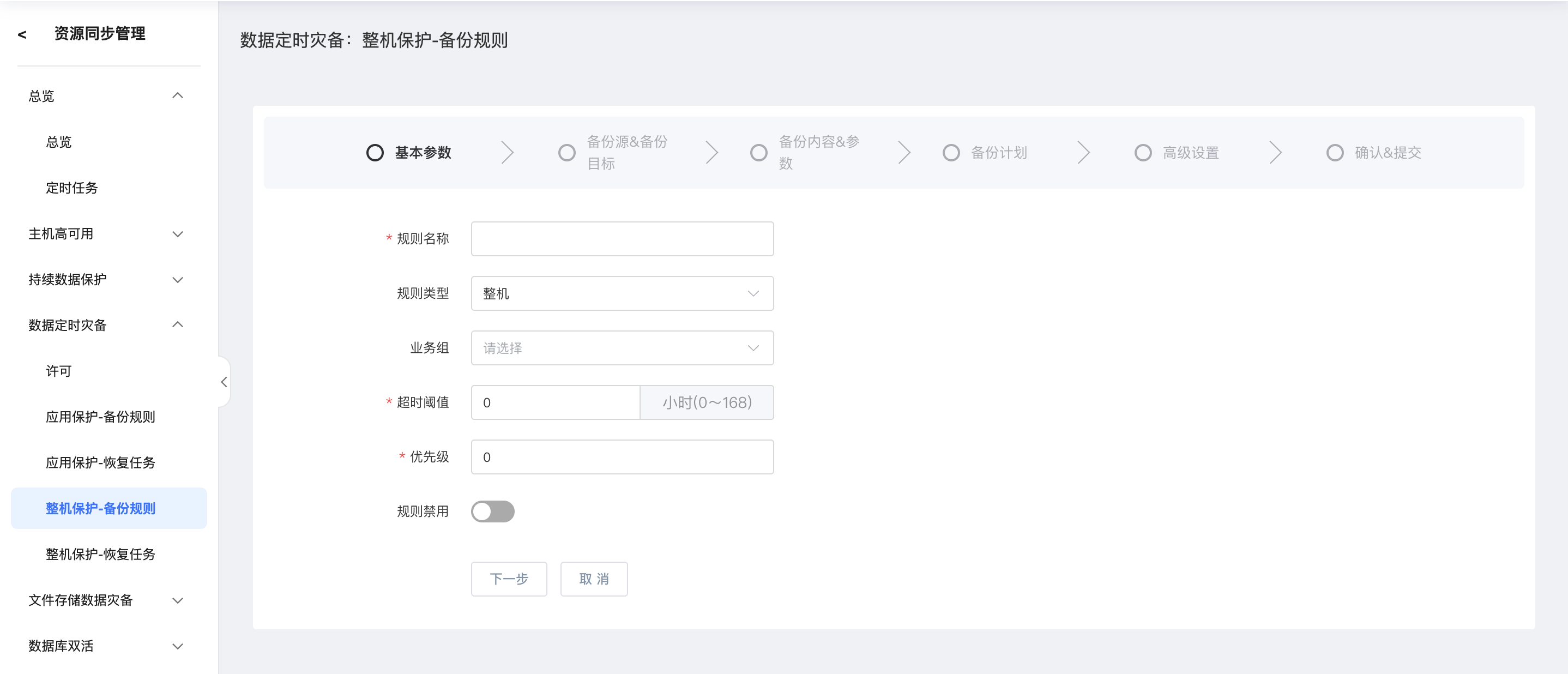

创建备份规则：点击左侧菜单栏-“数据定时灾备”，点击“整机保护-备份规则”，进入恢复任务页面。点击“新建”按钮，进入创建恢复任务页面，具体可参考整机备份。

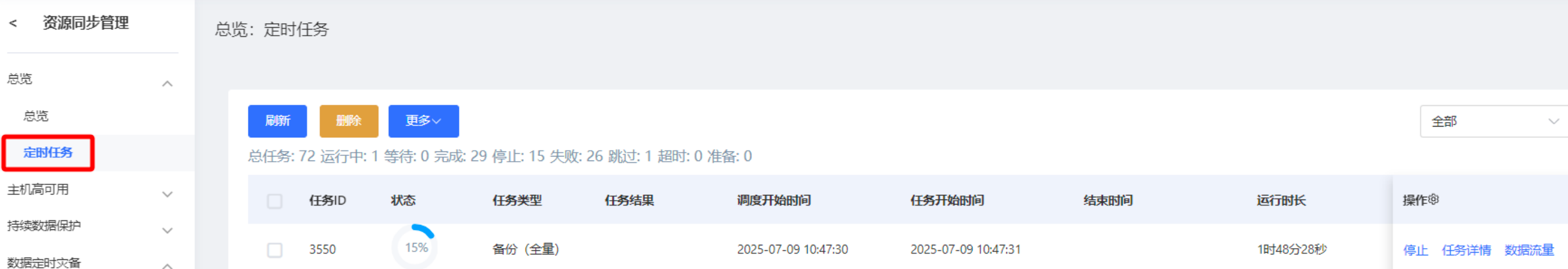

查看任务进展：规则启用后，可在左侧菜单栏-“总览-定时任务”查看任务进展。
步骤七：创建灾备节点云主机

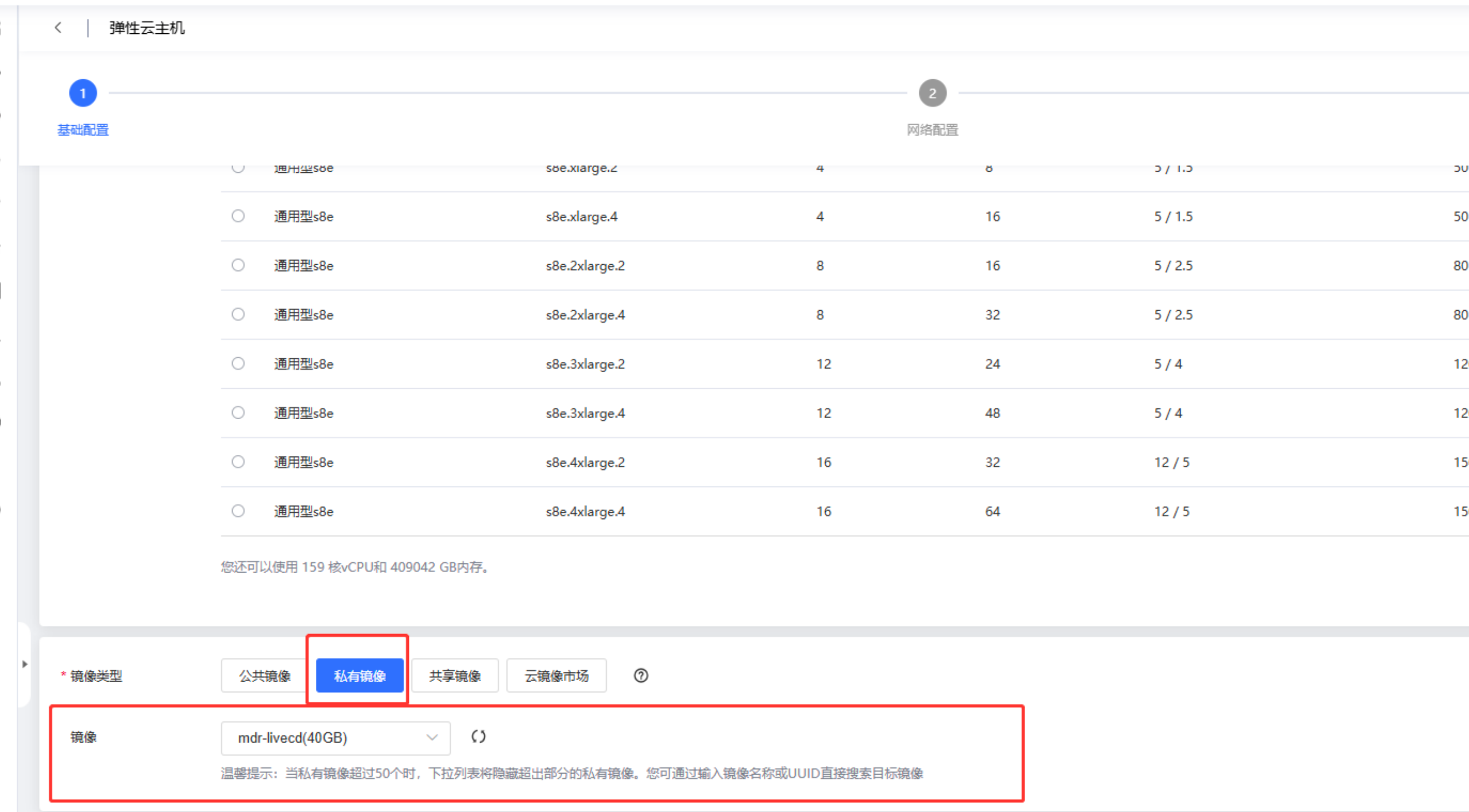

配置灾备云主机客户端：资源池B中开通与生产节点1:1配置的云主机，创建云主机时需要选择之前用引导镜像创建的私有镜像作为云主机的操作系统。
纳管资源：在多活容灾服务控制台，资源管理-云主机-选择命名空间后，点击“同步天翼云云主机”按钮，把新建的云主机同步到指定的命名空间下。
配置灾备云主机：由于目前私有镜像无法在页面做客户端配置，需要到机器内进行网络配置和识别码获取。
修改服务器host：新增VPCE的节点IP及其主机名（固定值，为nodeproxy-mdr）。执行命令：# vi /etc/hosts。添加或修改条目来映射域名到IP地址：VPCE的节点IP nodeproxy-mdr。保存并退出：如果使用的是nano，可以通过按下Ctrl + O来保存更改，然后按Enter确认，最后按Ctrl + X退出。如果使用的是vim，可以通过输入:wq然后按Enter来保存并退出。

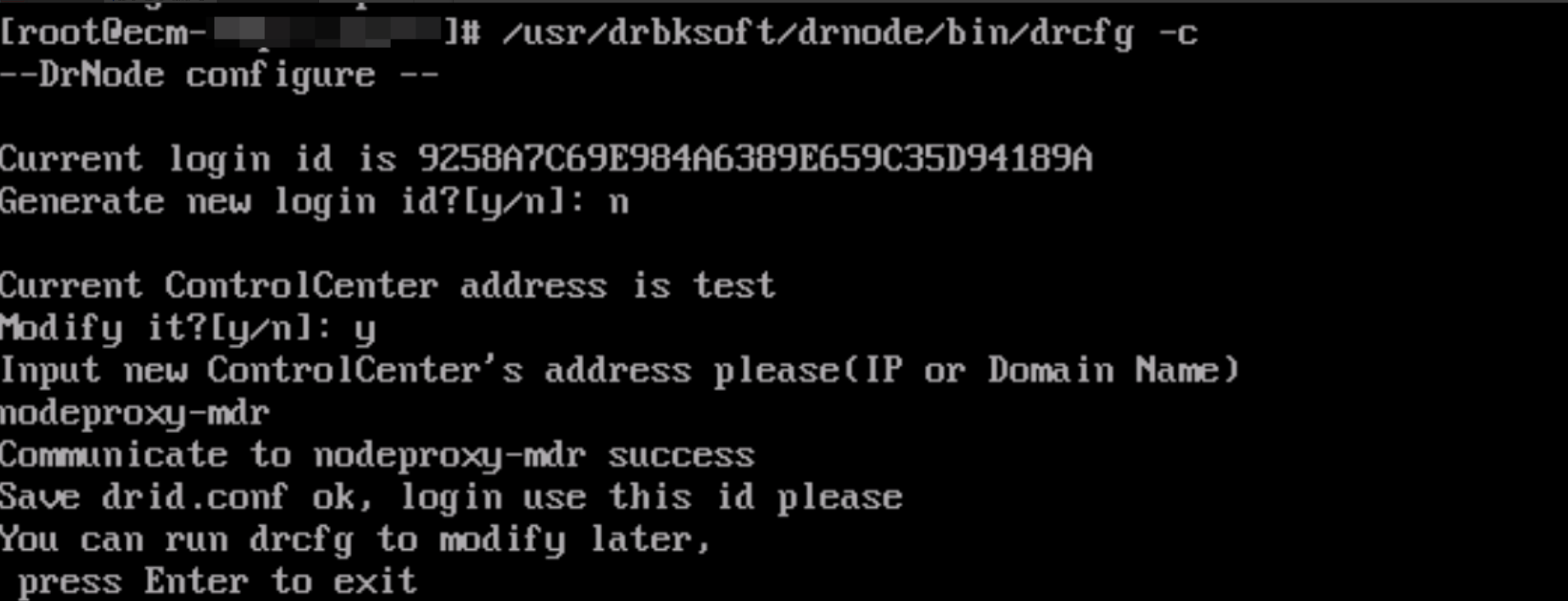

网络配置：Linux命令参考：/usr/drbksoft/drnode/bin/drcfg -c。输入多活容灾服务代理网络的域名（天翼云内：nodeproxy-mdr， 云下/它云：需用户输入。

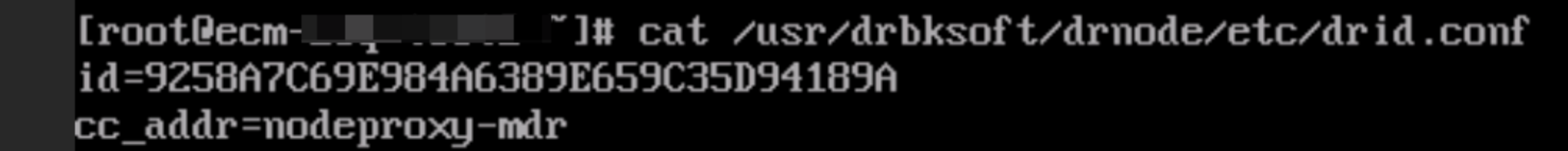

查看认证码：Linux命令参考：cat /usr/drbksoft/drnode/etc/drid.conf。其中id为认证码。
灾备云主机开启数据保护点击操作列“开启数据保护”按钮，页面分为基础配置、节点角色配置、确认配置三部分。在基础配置部分，填写用户名、密码、认证码（上方配置灾备云主机步骤中获取的id）后，点击“认证”按钮进行节点认证，填写其他内容后，点击“下一步：角色配置”；在角色配置部分，选择节点角色为备份客户端、备份服务器、FFO/CDM整机客户端。具体操作可参考：开启数据保护。点击“下一步：确认配置”，进入确认配置页面。确认信息无误后，点击“立即创建”，完成数据保护配置的开启。
步骤八：创建恢复规则、验证恢复云主机

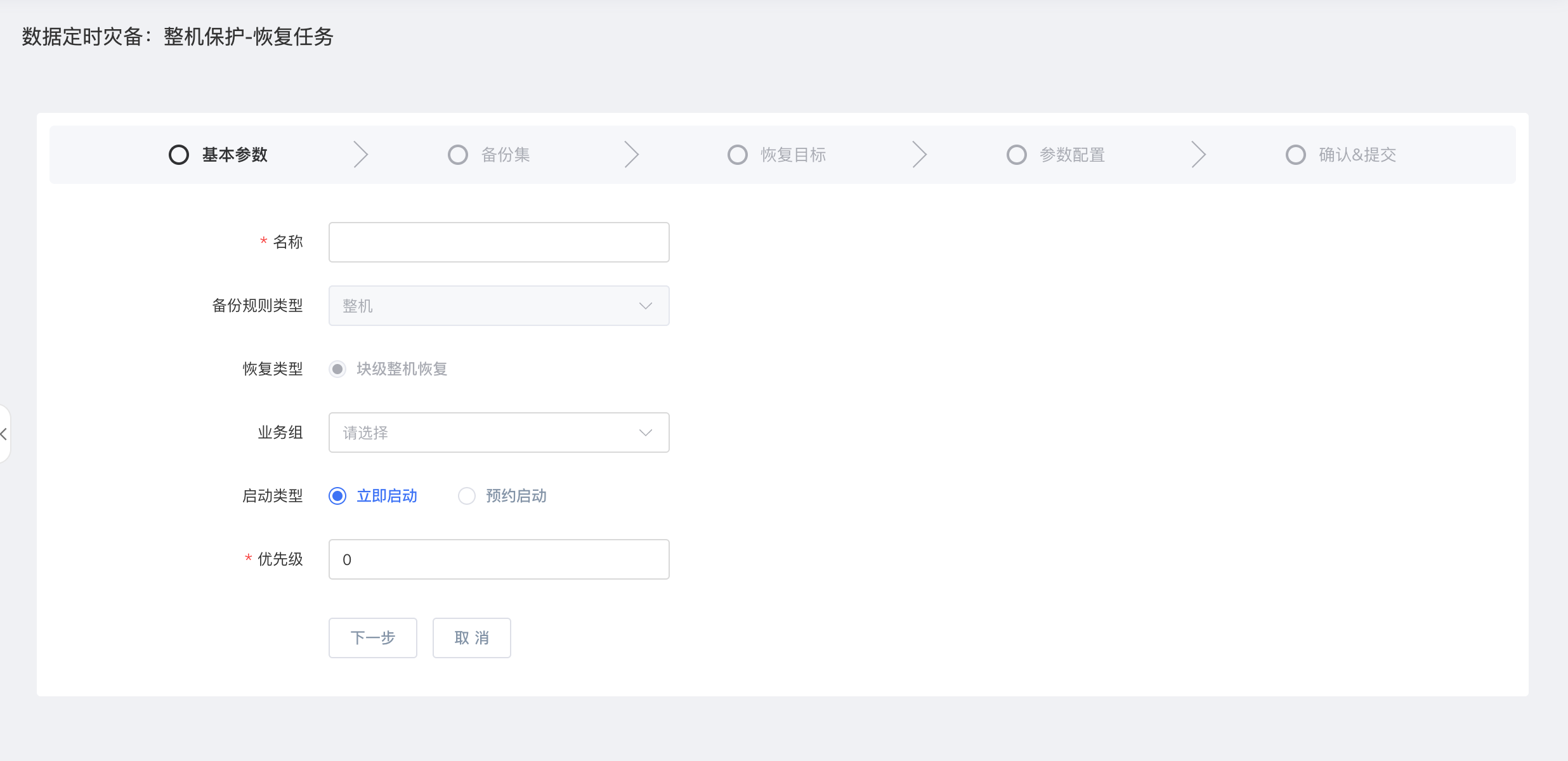

创建恢复任务：点击“资源同步管理-数据定时灾备-整机保护-恢复任务”。选择要恢复的生产主机的备份数据集，恢复目标为创建的容灾云主机。注意：恢复任务执行完成后，需要点击重启云主机，云主机内会恢复与生产节点一致的操作系统和文件数据。
