方案概览

您将部署一组微服务应用，实现服务的注册与发现、服务之间的方法调用，并且通过公网来访问应用。示例应用的架构如下：

为实现本方案，您将：

1. 部署应用：使用示例镜像部署 provider 应用与 consumer 应用，并通过 CAE 内置的 Nacos 实现服务注册与发现，使得 consumer 应用可以调用 provider 应用提供的服务。

2. 通过公网访问应用： 为 consumer 应用配置公网访问地址并访问应用。

操作指引

部署应用

部署 provider 应用

1. 登录云应用引擎控制台

2. 左侧导航栏选择应用管理 > 应用列表

3. 点击创建应用，配置以下参数，点击下一步进入高级设置

   1. 自定义应用名称，例如 provider

   2. 选择命名空间类型为系统创建，表示应用将会使用系统默认创建的命名空间，并关联 VPC、子网、安全组等网络资源

   3. 设置应用部署方式为镜像部署。点击选择镜像，选择 Java 技术栈语言，在示例镜像标签页，找到java-provider镜像仓库，选择版本为v1.0，点击确定

   4. 在容量设置区域，自定义单实例规格和实例数，这决定了应用初始运行的实例数量、系统为每个实例分配多少计算资源

4. 在高级设置页面中，展开服务注册发现区域，启用内置 Nacos 注册中心服务发现



5. 点击创建应用

部署 consumer 应用

1. 登录云应用引擎控制台

2. 左侧导航栏选择应用管理 > 应用列表

3. 点击创建应用，配置以下参数，点击下一步进入高级设置

   1. 自定义应用名称，例如 consumer

   2. 选择命名空间类型为系统创建，表示应用将会使用系统默认创建的命名空间，并关联 VPC、子网、安全组等网络资源

   3. 设置应用部署方式为镜像部署。点击选择镜像，选择 Java 技术栈语言，在示例镜像标签页，找到 java-consumer 镜像仓库，选择版本为v1.0，点击确定

   4. 在容量设置区域，自定义单实例规格和实例数，这决定了应用初始运行的实例数量、系统为每个实例分配多少计算资源

4. 在高级设置页面中，展开服务注册发现区域，启用内置 Nacos 注册中心服务发现



5. 点击创建应用

查看应用部署结果

请耐心等待应用创建完成，大约需要1分钟。

配置公网访问应用

为了实现从公网访问 consumer 应用，您可以为应用绑定公网 ELB 实例。进入 consumer 应用的详情页面。在应用信息页签中，在应用访问设置区域选择基于 ELB 访问。点击添加公网 ELB 访问，在HTTP协议页签中，设置HTTP端口为80，容器端口为18082，然后点击确定。

验证结果

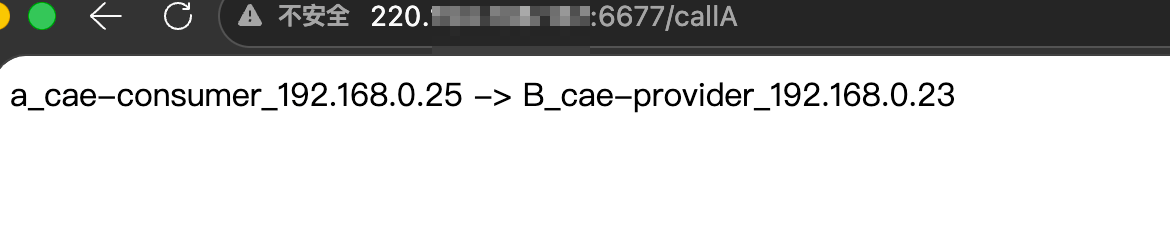

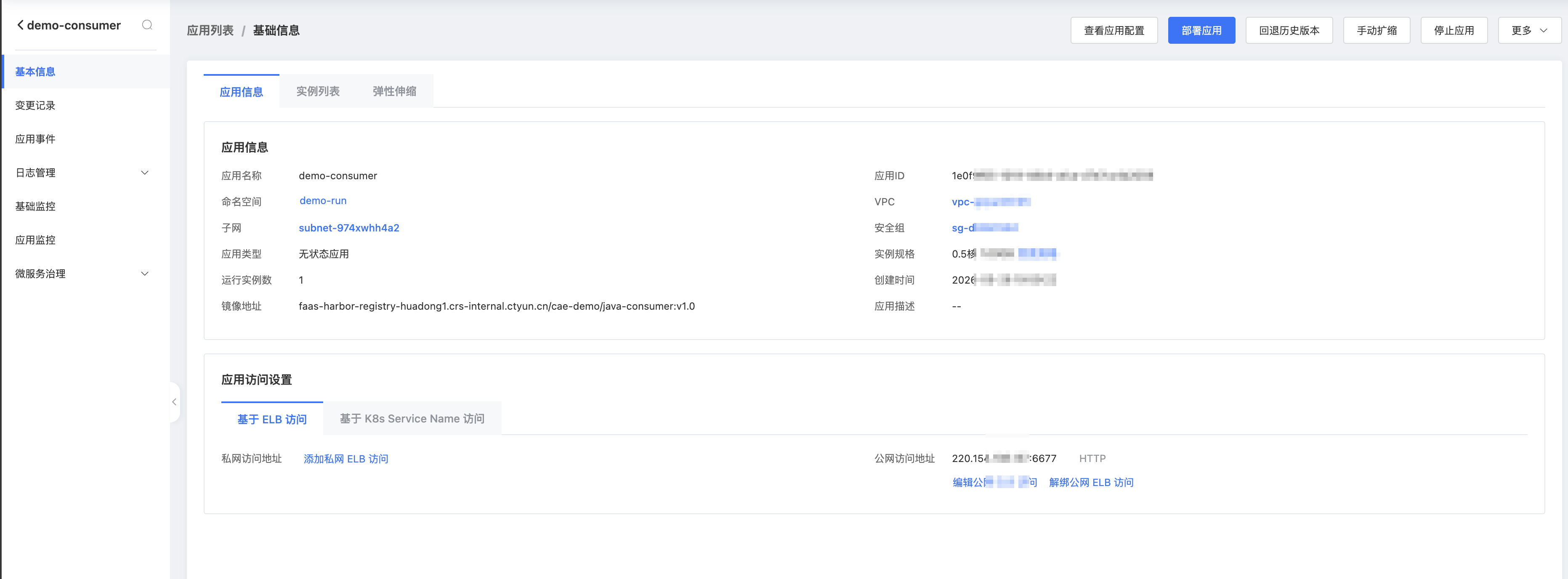

当应用绑定公网 ELB 成功后，控制台将显示应用的公网访问地址。此时可以通过浏览器访问 http://<公网访问地址:端口>/callA（其中<公网访问地址:端口>需要替换为实际值），验证能够通过公网来访问应用。

资源清理

在完成本教程后，建议清理相关资源（删除 provider 和 consumer 应用），避免持续产生费用。
