HPS（硬核处理器系统）开发 2——基于 GSRD 的快速上手-天翼云开发者社区

1. 系列回顾与本文定位

在第一篇《概述》中，我们已经聊过：

HPS 是什么，它在 SoC FPGA 里的角色；
两条典型路线：
- 用官方 GSRD 做“模板式”开发；
- 完全自定义 HPS + FPGA 系统，适配自研板卡。

本篇聚焦 GSRD 路线，目标只有三件事：

看懂 GSRD 工程里“硬件 + 软件”的基本结构；
用预编译镜像让开发板成功启动 Linux；
在此基础上实现一个最小的 HPS→FPGA “Hello World”。

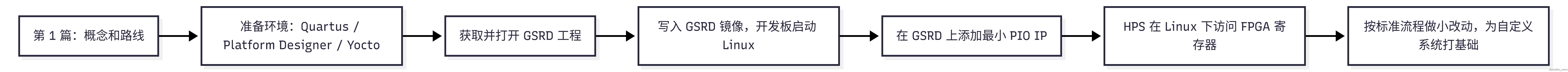

先用一张总览流程图，看一下本篇的节奏（示意图）：

2. 开发环境与资源准备

2.1 开发主机与操作系统

官方 GSRD 构建系统基于 Linux，推荐：

原生 Linux（Ubuntu / CentOS 等） 作为主要开发环境；
如果主要在 Windows 下工作，可以用 Windows + WSL 或 Linux 虚拟机，在里边构建镜像。

基本要求：

64 位系统；
剩余几十 GB 磁盘空间；
安装常见构建工具：git、make、gcc、python 等。

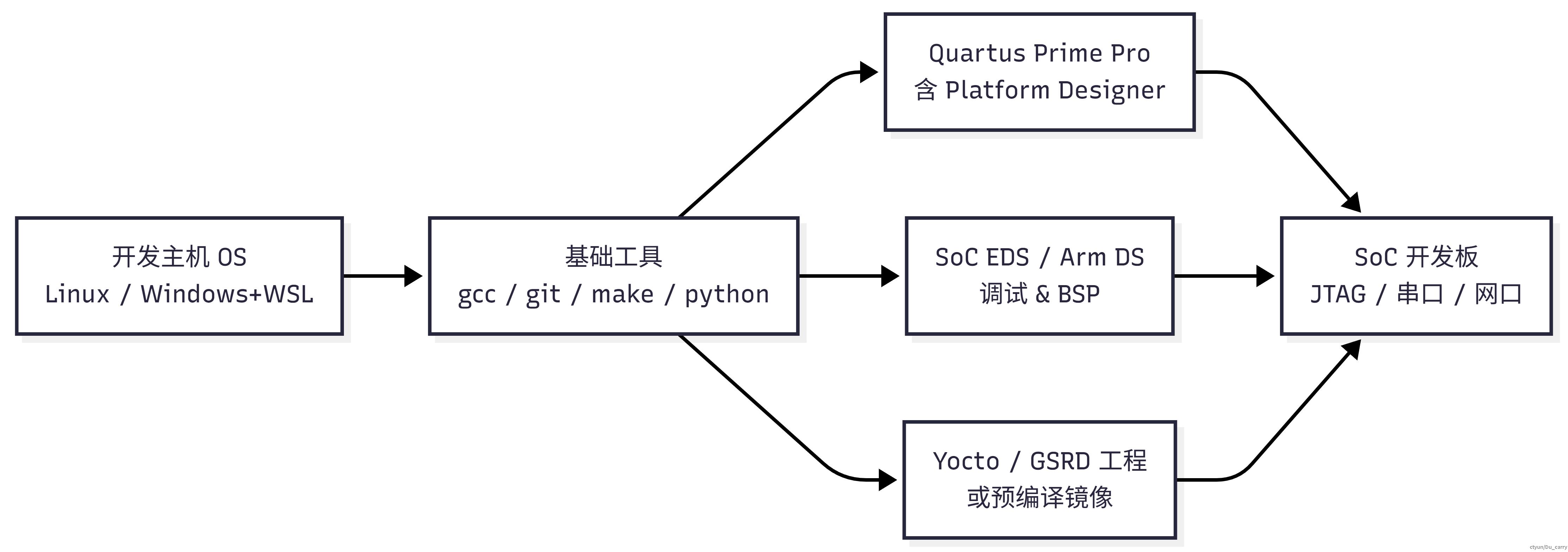

整个工具栈大致长这样（示意图）：

2.2 必要工具与版本

结合 Agilex 7 SoC 的软件设计指南，一般会用到：

Quartus Prime Pro：编译 FPGA 设计、下载比特流；
Platform Designer（Qsys）：例化 HPS、EMIF、桥接和各类 IP；
SoC EDS / Arm Development Studio：用于 U-Boot、Linux BSP 和调试；
GSRD 参考工程 + Yocto 工具链：构建 Linux 内核和根文件系统。

GSRD 的 Yocto 工程会自动拉取：

linux-socfpga（内核）；
u-boot-socfpga（U-Boot）；
meta-intel-fpga-refdes、linux-refdesigns（参考设计配方和源码）。

2.3 获取 GSRD 工程与镜像

官方一般会提供：

Quartus 工程 + Platform Designer 系统（*_soc_hps.qsys 等）；
U-Boot / Linux / RootFS 的构建脚本或 Yocto 配方；
一份可直接烧录的 SD 卡镜像。

建议第一次上手时：先用 预编译镜像 跑通，再考虑自己重新构建 U-Boot、内核和 RootFS。

2.4 硬件连接与调试接口

以常见的 Intel SoC 开发板为例，至少准备：

JTAG（USB-Blaster）：烧录 FPGA 配置、JTAG 调试；
串口（UART）：查看启动日志、登录 Linux；
以太网：后续远程登录、传文件；
SD/eMMC：作为 HPS 启动介质，存放 GSRD 镜像。

上电前务必检查：

FPGA 配置模式（AS / JTAG 等）是否与使用方法一致；
HPS Boot 介质是否指向 SD/eMMC，而不是 QSPI 或 NAND，否则可能串口无任何输出。

3. GSRD 工程结构快速解读

GSRD 工程可以简单理解为：一套已经帮你搭好的 HPS+FPGA SoC 硬件系统 + 对应的软件栈。先从结构上“扫一眼”，再进细节。

3.1 硬件工程：Quartus + Platform Designer

在 Quartus 工程中通常会看到：

顶层设计文件（Verilog/VHDL）：管脚、时钟、复位；
一个 Platform Designer 系统：例化 HPS、EMIF、桥接 IP、外设 IP 等。

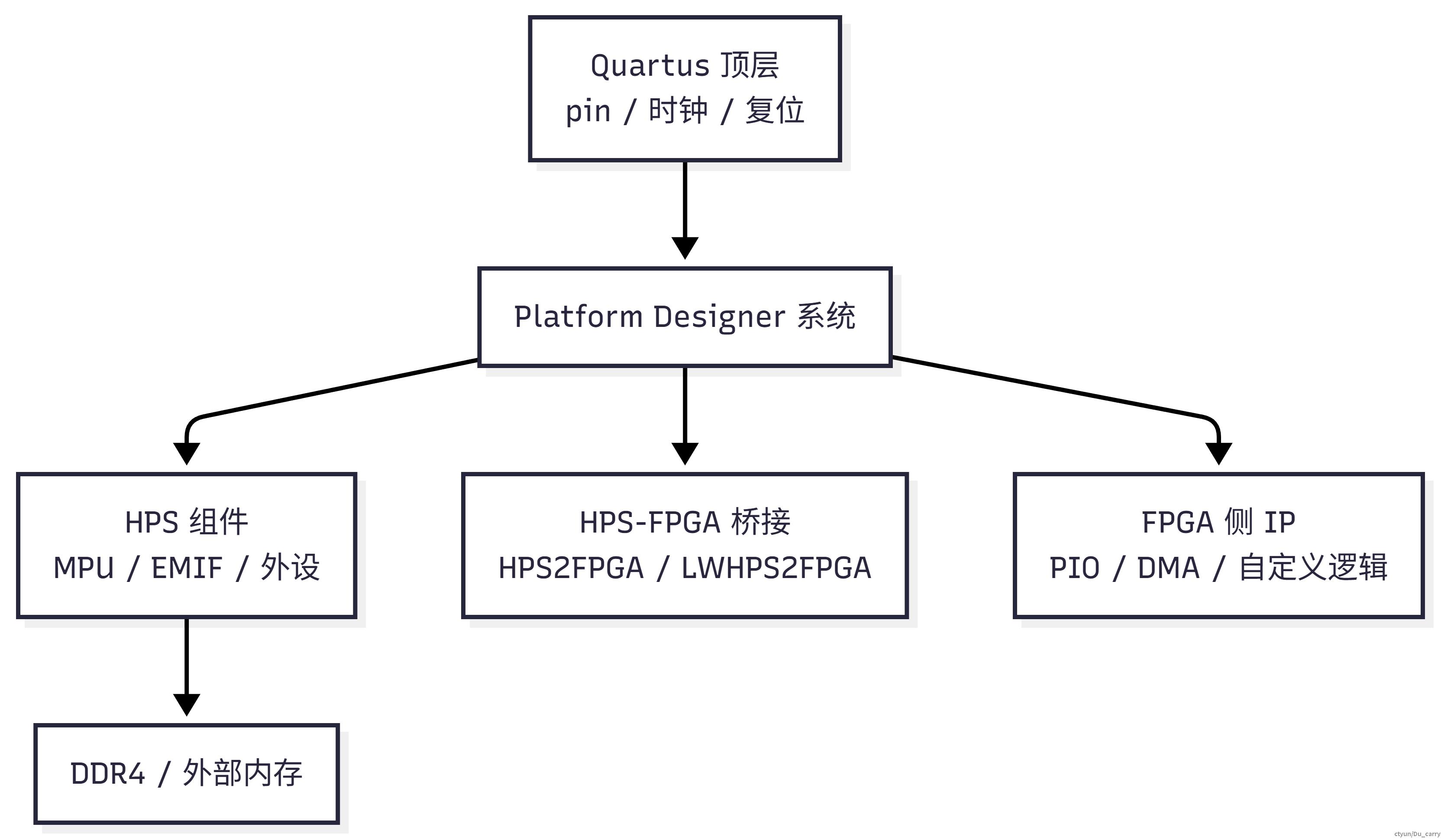

可以用一张小图来理解 GSRD 的硬件结构（示意图）：

Platform Designer 的使用套路很固定：

从 IP 目录中选择并配置 HPS、EMIF、PIO、桥接等组件；
把各个 Avalon/AXI 接口连起来；
运行连线/地址检查，消除冲突；
生成 HDL，在 Quartus 顶层实例化。

针对官方开发板，Intel 通常还会给一份 board XML：

自动带出 HPS 的 DDR 通道参数；
自动绑好 UART / EMAC / SDMMC / JTAG 等外设引脚；
自动给出必要的时钟、复位和引脚约束。

这样做的好处是：第一次使用时几乎不用碰复杂的 EMIF 和 HPS 配置，就能拿到一套“安全可用”的硬件工程。

3.2 软件工程：启动链与镜像组成

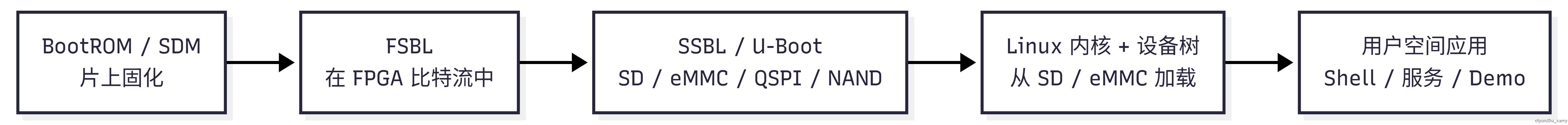

Agilex 7 SoC 的软件启动链可以画成一条“接力棒”（示意图）：

各阶段职责简单归纳：

BootROM / SDM：加载 FPGA 配置比特流；比特流中通常包含 HPS 的 FSBL。
FSBL：完成 HPS 初始化（MPU、互连、DDR、启动介质控制器等），从外部闪存/SD 卡中加载 SSBL。
SSBL（通常是 U-Boot）：提供命令行、脚本、网络 TFTP 等功能，加载 Linux 内核、设备树和 RootFS。
Linux：挂载根文件系统，启动服务和示例应用，为用户提供 Shell 或图形界面。

Intel 在软件指南里明确建议：

不要自己从零写引导加载程序；
尽量在现有 FSBL/U-Boot 的基础上做修改（例如调整启动介质、内存大小等）。

3.3 HPS 与 FPGA 的互连：本篇实际用到什么

关于 MPU / Non-MPU 视图、各类桥接接口和 L3 互连重映射，在《HPS 地址映射》那篇文章里已经详细展开，这里只保留本篇用得上的最小知识：

在 GSRD 里，HPS 和 FPGA 之间主要通过两类总线互连：
- HPS2FPGA：高带宽 AXI 接口，适合大数据通道；
- LWHPS2FPGA：轻量级接口，适合访问寄存器类 PIO / 控制寄存器。
在 Platform Designer 里，对应的 master 端口分别是：
- h2f_axi_master（连到 HPS2FPGA）；
- h2f_lw_axi_master（连到 LWHPS2FPGA）。
在 Platform Designer 内部，每个 FPGA 从设备（如 PIO）都有一个 本地偏移地址，HPS 真正访问时遵循一个公式：

HPS 访问地址 = HPS 侧桥接基址 + Qsys 内部偏移

本篇后面的 “HPS–FPGA Hello World” 会直接用这个公式推导 LED 寄存器地址；更完整的地址空间结构，可参考已发布的《HPS 地址映射》。

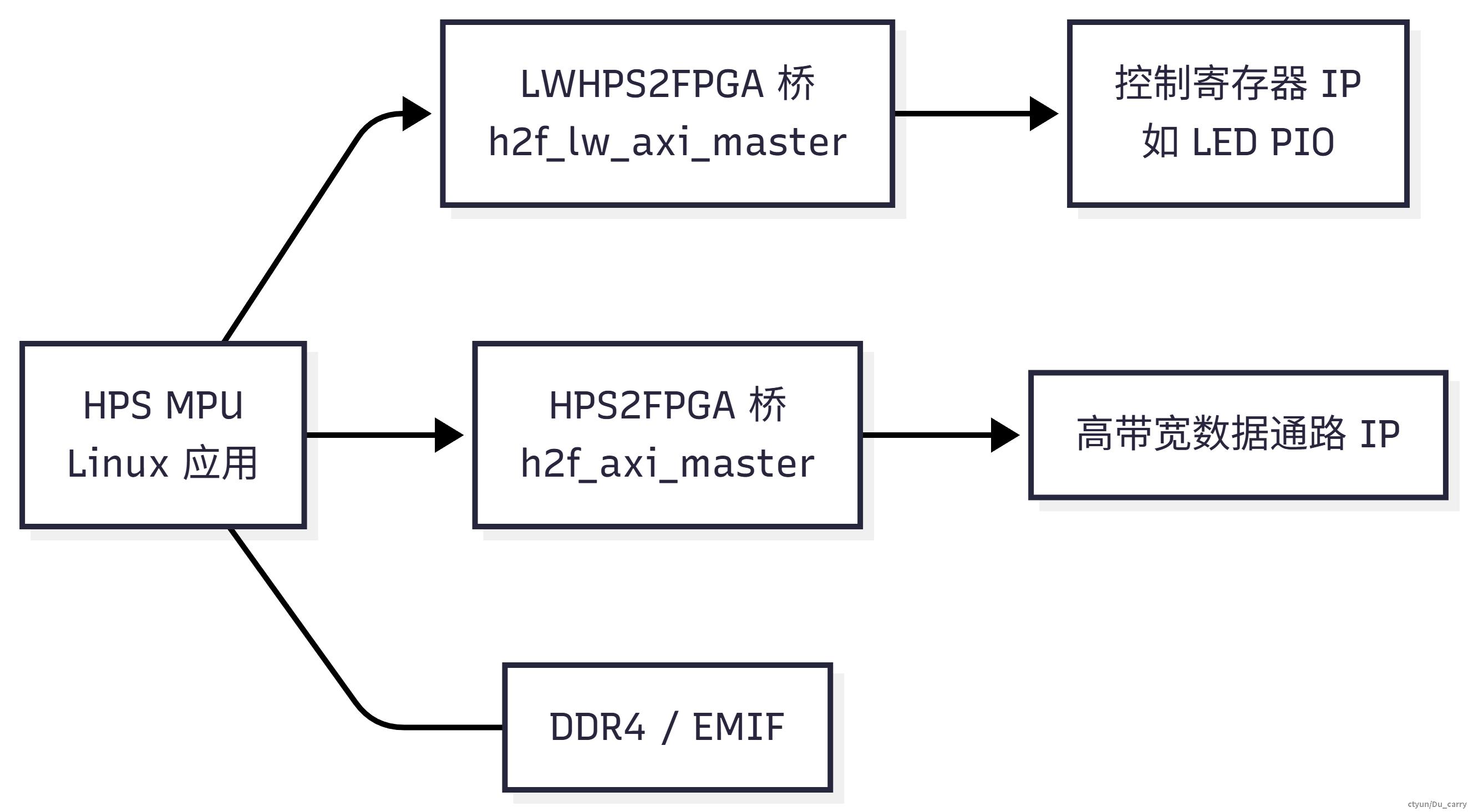

把本篇会用到的互连关系画成一张小图，大致如下（示意图）：

4. 从出厂工程到“能跑起来”的系统

这一节的目标是：不改任何配置，先让开发板用官方 GSRD 镜像顺利跑起来。

4.1 写入 SD 卡镜像

假设手上有一个类似 gsrd-agilex7-soc-*.sdcard 的镜像文件，可以在 Linux 下这样处理：

插入 SD 卡，用 lsblk 或 dmesg 确认设备节点（如 /dev/sdX）；

使用 dd 写镜像：

sudo dd if=gsrd-agilex7-soc.sdcard of=/dev/sdX bs=1M status=progress
sync

重新拔插 SD 卡，确认分区：
- 启动分区（FAT）：放 FSBL / U-Boot / 内核 / 设备树等；
- 根文件系统分区（ext4）：放 /sbin、/lib、/home 等。

在 Windows 下也可以用图形工具（如 balenaEtcher）直接写入 .sdcard / .img。

4.2 配置启动模式并上电

开发板上常见的与启动相关的拨码包括：

FPGA 配置模式（AS / JTAG 等）：决定 FPGA 比特流从哪来；
HPS 启动介质（SD/eMMC、QSPI、NAND 等）：决定 FSBL/SSBL 从哪读。

对于 GSRD，比较常见的一种搭配是：

用 JTAG 或 AS 为 FPGA 预烧录“带 FSBL 的比特流”；
让 HPS 从 SD/eMMC 启动 U-Boot（SSBL）和 Linux 系统。

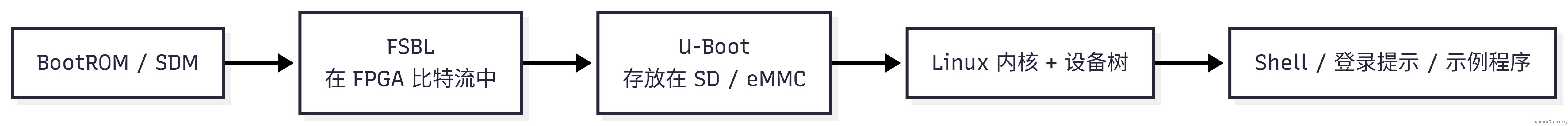

也就是下面这条“接力棒”，只不过这次是真实板子上的启动（示意图）：

具体拨码位置需要查对应开发板的用户手册；如果上电后串口完全没输出，第一件事就是检查这些开关。

4.3 启动日志与登录系统

串口终端里正常的启动过程大致如下：

BootROM / SDM 输出少量信息（有时不可见）；
FSBL 初始化 HPS 和 DDR，加载 U-Boot；
U-Boot 打印版本信息，执行环境脚本，从 SD 卡加载内核和设备树；
Linux 内核启动，枚举外设，最终交给 init；
出现登录提示（如 agilex7-soc login:）。

GSRD 镜像一般提供 root 账户，常见配置是 root 无密码（以官方文档为准）。

4.4 基础功能自检

登录后，可以简单做几项检查确认系统健康：

网络：ip a 查看网口是否正常、ping 网关或 PC；
存储：df -h 查看根文件系统挂载情况，确认 SD/eMMC 分区；
外设：dmesg 查 UART / I2C / SPI / USB 是否有异常；
板载资源：运行 GSRD 自带 demo（如 LED 闪烁），确认 HPS 能访问 FPGA 逻辑。

这一步的结论只有一个：出厂 GSRD 工程 + 官方镜像工作正常，后面再动手改东西心里就比较有底。

5. 基于 GSRD 的 HPS–FPGA “Hello World”

在系统跑通后，就可以在 GSRD 上做一个最小的 HPS→FPGA 交互示例。

思路：

在 FPGA 里做一个 LED 寄存器，通过 LWHPS2FPGA 暴露给 HPS，HPS 在 Linux 用户态用 /dev/mem 直接读写，点亮板上的 LED。

5.1 在 Platform Designer 中添加最小逻辑

以 GSRD 自带的 Platform Designer 系统为起点：

打开 *.qsys 工程，找到 hps 组件和 h2f_lw_axi_master 接口；
从 IP 目录添加一个 PIO：
- 宽度设为 8 或 32 位；
- 方向设为输出；
- 命名为 led_pio；
把 led_pio 的寄存器接口挂到 h2f_lw_axi_master 上，在地址编辑器中分配偏移（如 0x00000000）；
重新生成系统 HDL，并在 Quartus 顶层把 led_pio 输出连到开发板 LED 引脚；
全编译工程，通过 JTAG 烧录新的 SOF 到 FPGA。

此时：

在 Platform Designer 视角，h2f_lw_axi_master 的地址从 0x00000000 开始；
led_pio 占用了其中最前面的一小段地址。

5.2 从 HPS 视角理解地址

在《HPS 地址映射》文章中，已经详细讲过 HPS2FPGA / LWHPS2FPGA 的地址空间，这里只用到一个结论：

在 MPU 视角，LWHPS2FPGA 通常映射到一个固定基址（典型值是 0xFF200000）；
在 Platform Designer 中，我们让 led_pio 放在 0x00000000 偏移；
所以，HPS 访问 LED 寄存器的物理地址 = 0xFF200000 + 0x00000000。

实际项目中，推荐：

利用 Platform Designer 的地址导出功能 + Intel 文档确认准确基址；
在工程文档/代码中统一整理这些地址，避免人为记错。

5.3 在 Linux 用户态读写 FPGA 寄存器

在 GSRD 的 Linux 里，可以先用最直接的 /dev/mem + mmap 实现 Demo（示例代码）：

#include <fcntl.h>
#include <sys/mman.h>
#include <stdint.h>
#include <unistd.h>

#define LW_H2F_BASE    0xFF200000UL
#define LW_H2F_SPAN    0x00001000UL
#define LED_PIO_OFFSET 0x0

int main(void) {
    int fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (fd < 0) return -1;

    void *lw_base = mmap(NULL, LW_H2F_SPAN,
                         PROT_READ | PROT_WRITE,
                         MAP_SHARED, fd, LW_H2F_BASE);
    if (lw_base == MAP_FAILED) return -1;

    volatile uint32_t *led_pio =
        (uint32_t *)((uint8_t *)lw_base + LED_PIO_OFFSET);

    // 点亮部分 LED
    *led_pio = 0x0F;
    sleep(1);
    *led_pio = 0xF0;

    munmap(lw_base, LW_H2F_SPAN);
    close(fd);
    return 0;
}

把这段代码在开发板上编译、运行，如果 LED 能按预期亮灭，说明：

HPS 上的 Linux 正常运行；
LWHPS2FPGA 桥打通；
Platform Designer 中的寄存器映射与 HPS 地址空间匹配。

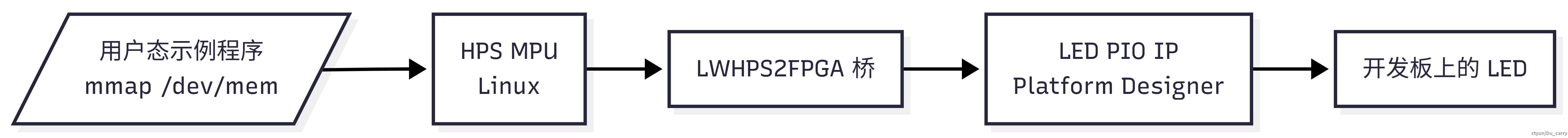

数据路径画出来，大致就是这样（示意图）：

5.4 常见问题与排查

如果 “Hello World” 没按预期工作，可以从下面几个角度排查：

地址是否写错：HPS 基址 + Qsys 偏移是否算对；
缓存影响：必要时关闭该区域缓存，或确保使用 volatile 和适当的内存屏障；
时钟/复位：确认 PIO 所在时钟域已使能、复位已释放；
比特流：确认最新编译的 SOF 已经成功烧录到板子；
桥接开关：有些芯片默认关闭 FPGA Slaves，需要在启动代码中显式打开。

辅助工具：

利用 System Console 或 JTAG-to-Avalon Host Bridge，从 PC 直接访问 FPGA 寄存器，对比 HPS 侧读写结果；
用 Signal Tap 看 HPS2FPGA 总线上的地址、数据是否正确；
用 Arm DS 等调试器，在 HPS 侧单步执行访问寄存器的代码，观察是否触发异常。

6. 在 GSRD 上做“小改动”的标准流程

“Hello World” 跑通之后，通常会逐步把 GSRD 改成自己的工程。比较安全的做法是：

先在硬件工程里做局部改动，再导出硬件信息驱动软件更新，保持与原始 GSRD 的“最小差异”。

6.1 硬件侧：哪些改动比较安全？

在基于开发板的场景中，相对安全的改动包括：

在 Platform Designer 中增加少量 FPGA 侧 IP（PIO、简单 AXI 从设备、DMA 等），通过 HPS2FPGA 或 LWHPS2FPGA 访问；
适度开启 HPS 组件中的额外外设实例（I2C / SPI 等），前提是板级确实有连线；
修改 FPGA 内部逻辑，不改 HPS 与外设之间的管脚分配。

而以下改动则需要更谨慎：

修改 EMIF/DDR 参数（速率、位宽、拓扑）；
调整 HPS 外设的管脚绑定（UART、EMAC、SDMMC 等）；
大幅度调整时钟架构或 PLL 参数。

这些改动往往影响 FSBL / U-Boot 的早期初始化，建议在充分理解官方文档（如 EMIF IP 用户指南、HPS 地址映射与时钟树）后再动手，并配合仿真和板级验证。

6.2 从硬件到软件：BSP 与设备树的闭环

当 Platform Designer 结构发生变化（新增外设、改变地址映射等），软件侧需要“感知”这些变化。典型步骤：

在 Quartus / Platform Designer 中导出硬件描述（.sopcinfo 或 HPS handoff 文件）；
使用 SoC EDS / 脚本，根据硬件描述重新生成：
- U-Boot / Linux 的 BSP；
- 设备树（*.dts / *.dtb）；
重新编译 U-Boot、Linux 内核，或至少更新设备树；
把新的镜像写回 SD 卡启动分区，在板上验证。

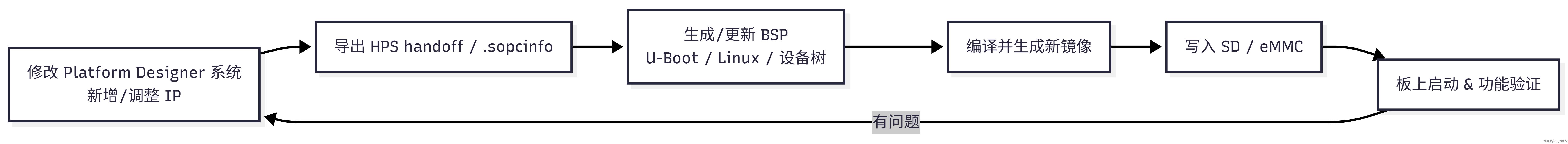

可以用一张流程图记住这个闭环（示意图）：

Intel 的 GSRD Yocto 工程（meta-intel-fpga-refdes 等）对参考设计做了不少自动化，建议：

尽量在原有配方基础上“轻量修改”；
避免在 Yocto 层大面积硬编码板级细节，以免后续难以维护。

6.3 保持与官方工程的“最小差异”

在项目早期，可以考虑：

给官方 GSRD 工程建 Git 仓库，所有改动通过分支或补丁记录；
不随意删除官方 IP 和软件组件，而是采用“旁路式”添加自己逻辑；
每次只做一类改动（例如“新增一个 PIO + 对应驱动”），单独完成验证，避免多个改动堆在一起难以排错。

7. 小结

本篇围绕 GSRD 这条“官方模板路线”，完成了三步：

通过几张小图，把 GSRD 的硬件结构、软件启动链和 HPS–FPGA 互连关系串起来；
用预编译 GSRD 镜像，让开发板成功启动 Linux，并完成基础自检；
在 GSRD 上实现了一个最小的 HPS→FPGA “Hello World”，并给出从硬件到软件更新的小改动流程。

GSRD 的优势：

开箱即用、验证充分，适合入门和原型验证；
问题容易对照官方文档和示例定位。

局限也很明显：

强依赖官方开发板拓扑，不易直接迁移到自定义硬件；
部分旧工具（如 SoC EDS）已停止更新，新器件更多依赖开源工具链和新文档。

#include <fcntl.h> #include <sys/mman.h> #include <stdint.h> #include <unistd.h> #define LW_H2F_BASE 0xFF200000UL #define LW_H2F_SPAN 0x00001000UL #define LED_PIO_OFFSET 0x0 int main(void) { int fd = open("/dev/mem", O_RDWR | O_SYNC); if (fd < 0) return -1; void *lw_base = mmap(NULL, LW_H2F_SPAN, PROT_READ | PROT_WRITE, MAP_SHARED, fd, LW_H2F_BASE); if (lw_base == MAP_FAILED) return -1; volatile uint32_t *led_pio = (uint32_t *)((uint8_t *)lw_base + LED_PIO_OFFSET); // 点亮部分 LED *led_pio = 0x0F; sleep(1); *led_pio = 0xF0; munmap(lw_base, LW_H2F_SPAN); close(fd); return 0; }
