1. 最小 HPS 系统的启动链路回顾

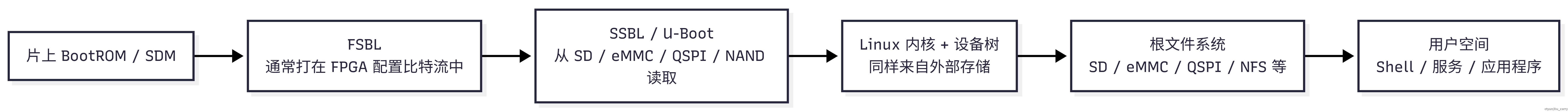

以 Agilex 7 SoC 为例，一个完整的 HPS 启动链大致可以画成下面这样（示意图）：

各阶段的典型职责大致如下：

• BootROM / SDM器件内部固化的最早启动逻辑，根据引脚配置选择启动介质，加载第一阶段镜像（通常是包含 FSBL 的配置数据或 Flash 前几块区域）。

• **FSBL（First Stage Boot Loader）**运行在 HPS 上，完成：

  • HPS 时钟 / 复位 / 外设的基础初始化；
  • DDR 控制器（HPS EMIF）的初始化和校准；
  • 根据指定介质（SD/eMMC/QSPI/NAND）加载 SSBL。

• **SSBL（Second Stage Boot Loader，通常是 U‑Boot）**负责：

  • 提供命令行、脚本、网络（TFTP）等功能；
  • 加载 Linux 内核和设备树；
  • 传递启动参数（bootargs），跳转到内核入口。

• Linux 内核 + 设备树 + RootFS
  完成操作系统层面的初始化，挂载根文件系统，启动 init 进程，最终给出 Shell 或图形界面。

在“最小 HPS 系统”的语境下，我们不追求外设的丰富度，只要求：

• DDR 可用且稳定（FSBL 初始化成功）；
• 选定的启动介质可访问（SSBL 及 Linux 能够从中读取镜像）；
• 能通过串口看到完整的启动日志，并登录系统。

---

2. 为自定义硬件准备最小软件栈

有了第 3 篇中的硬件系统（HPS + DDR），接下来就要准备软件栈。根据项目情况，可以有不同的策略。

2.1 直接沿用 GSRD 的 U‑Boot / Linux（推荐起步方式）

如果上一篇你是先用官方 GSRD 在开发板上跑通了系统，然后再改成“最小 HPS 硬件”，那么可以沿用 GSRD 的软件栈，只做最小修改：

• 保留原来的：
  • U‑Boot 源码和配置；
  • Linux 内核和根文件系统；
  • Yocto 或 Buildroot 工程；
• 将第 3 篇生成的 硬件 handoff 文件（如 .sopcinfo / HPS handoff）导入，更新：
  • DDR 参数（容量、起始地址）；
  • 设备树中的内存节点；
  • 必要的 HPS 外设配置。

这样可以最大程度复用官方验证过的启动链路，只把“硬件差异”通过 handoff / 设备树调整进去。

2.2 完全自定义的软件栈（适合深度定制）

如果项目对系统有较强的定制需求，也可以从零构建软件栈：

• 使用 Intel 提供的示例 BSP、或者开源工程（如 linux-socfpga / u-boot-socfpga）；
• 使用 Yocto / Buildroot / 自己的构建脚本来生成：
  • FSBL；
  • U‑Boot；
  • Linux 内核；
  • 根文件系统（rootfs）。

无论是沿用 GSRD 还是从零构建，最终我们都需要拿到几类“成品文件”：

• FPGA 配置：.sof（SRAM Object File）；
• 含有 FSBL 的 HPS 启动镜像（可能集成在比特流或独立二进制中）；
• U‑Boot 镜像：如 u-boot.bin / u-boot-spl.bin；
• Linux 内核：zImage / Image；
• 设备树：.dtb；
• 根文件系统：如 rootfs.ext4 / initramfs.cpio.gz 等。

接下来要做的，就是把这些东西“打包”成一个或若干可以烧录到板子上的镜像。

---

3. 使用 Programming File Generator 打包 jic

在自定义硬件上带起 HPS 系统的一种常见做法是：

利用 Quartus 的 Programming File Generator（Convert Programming Files），把 sof + FSBL + SSBL + 内核 + 根文件系统 打包成一个 jic 文件，然后一次性烧录到 Flash 中。

3.1 Convert Programming Files 基本流程

在 Quartus 中：

1. 打开 File -> Convert Programming Files...；
2. 在 Programming file type 中选择 JIC（JTAG Indirect Configuration）；
3. 选择目标器件和 Flash 类型（如 EPCQ / EPCQ-L / 第三方 SPI Flash 等）；
4. 在 Input files to convert 区域中按顺序添加：
   • FPGA 配置文件 .sof；
   • HPS 相关镜像（FSBL/SSBL/U‑Boot/内核/RootFS），通常是一个或多个 .bin；
5. 为每个输入文件设置：
   • 存放在 Flash 中的偏移地址；
   • 必要的选项（如是否压缩、是否带校验等）。

不同 SoC 器件的 jic 结构会略有差异，推荐直接参考对应的《Embedded Software Design Guide》中的示例布局。

3.2 一个典型的 jic 内容布局示意

可以把 jic 文件看作是“往 Flash 里排数据”的描述文件，例如：

[Flash 起始]
|-- FPGA 配置比特流（含 FSBL）
|-- U-Boot / SSBL
|-- Linux 内核 + 设备树
|-- 根文件系统（可选 / 可外置）
[Flash 结束]

烧录完成后，上电时的过程通常是：

1. BootROM / SDM 从 Flash 指定位置加载 FPGA 配置比特流（其中包含 FSBL）；
2. FPGA 完成配置，HPS 触发 FSBL 运行；
3. FSBL 从 Flash 其它偏移读取 U‑Boot，加载到 DDR；
4. U‑Boot 继续从 Flash 或其它介质读取内核和根文件系统，最终启动 Linux。

3.3 选择启动介质与模式

在使用 jic 方案时，还需要配合板卡上的拨码/引脚设置 HPS 的启动介质：

• 让 BootROM / SDM 知道：
  • 从哪块 Flash / SD 卡启动；
  • 是否先配置 FPGA 再启动 HPS，还是先 HPS 后 FPGA；
• 对应的启动模式一般在器件手册中有详细说明（如 AS、JTAG、SD/eMMC、QSPI、NAND 等）。

在“最小 HPS 系统”的阶段，可以选一种最简单、最稳妥的组合，例如：

• 用 JTAG 将 jic 烧录到板载 QSPI Flash；
• 设置启动模式为：先从 QSPI 加载 FPGA 配置（带 FSBL），再从 QSPI 加载 U‑Boot / Linux。

---

4. 板上启动与基本验证

在硬件 + 软件都准备好以后，就可以在板子上做一次“从 0 到 Shell” 的完整启动。

4.1 烧录 jic 到板载 Flash

使用 Quartus Programmer：

1. 通过 USB‑Blaster 连接 JTAG；
2. 选择目标链上的 SoC 设备；
3. 添加刚刚生成的 *.jic 文件；
4. 勾选 Program/Configure，执行烧录；
5. 烧录成功后，断电重启（或复位）板子。

4.2 串口观察启动日志

使用串口终端（如 minicom / PuTTY）连接开发板 UART：

• 设置波特率（一般为 115200 或 921600，视板卡而定）；
• 上电后观察输出：
  1. BootROM / SDM 初始信息（有的器件看不到）；
  2. FSBL 初始化日志（DDR 初始化 / 校准是否成功）；
  3. U‑Boot 启动信息（版本号、设备枚举等）；
  4. Linux 内核启动日志（驱动加载、设备树解析、挂载根文件系统）；
  5. 最终出现类似 login: 的登录提示。

如果在 FSBL 阶段就中断（常见表现是串口停在 DDR 初始化附近），大概率是：

• HPS EMIF 配置与板卡 DDR 不匹配；
• 硬件连线问题（DQ/DQS/CLK/ADDR 等）；
• DDR 供电/时钟不稳定。

这时需要回到第 3 篇的硬件配置，结合波形和板级测量排查问题。

4.3 登录系统并做最小自检

进入 Linux 后，可以做几项基本检查：

• free -h / cat /proc/meminfo：确认 DDR 容量与预期一致；
• dmesg：确认启动中没有严重错误（如 DDR ECC 错误、挂载失败等）；
• cat /proc/cpuinfo：确认 HPS 内核信息；
• ls /dev：确认基础设备节点（UART、MMC、网口等）。

到这一步，说明“最小 HPS 系统”已经真正完整跑起来了。

---

5. 利用 Signal Tap 间接观测 HPS 专用引脚

在调试 HPS 启动问题时，很多人本能会想到用 Signal Tap 抓信号。但有一个现实限制：

HPS 专用引脚的信号（例如部分启动相关引脚）本质上不经过 FPGA 逻辑，因此无法直接用 Signal Tap 探测。

不过，我们仍然可以用一些“曲线救国”的办法，间接观察这些信号。

5.1 将 HPS 专用引脚信号路由到 FPGA 端

思路是：

1. 在硬件设计中，将 HPS 专用引脚的信号（或者与之相关的状态）通过某种方式送入 FPGA 逻辑；
2. 在 FPGA 逻辑中再将这些信号接入 Signal Tap 采集端口；
3. 通过分析 FPGA 端看到的波形，反推 HPS 侧的行为。

具体实现方式会因器件和引脚类型而不同，例如：

• 对部分时钟/复位信号，可以在板级硬件上做简单的分配或缓冲，把同一个信号送到 FPGA 普通 I/O；
• 对部分由 HPS 控制的片选 / 片上总线信号，可以在 Platform Designer 中通过桥接把状态寄存器暴露给 FPGA，再使用 Signal Tap 观测寄存器变化。

5.2 结合 JTAG-to-Avalon / System Console 进行寄存器级调试

除了波形级调试，还可以借助：

• JTAG‑to‑Avalon Master：从 PC 端通过 JTAG 访问 FPGA 地址空间；
• System Console：在 Tcl 环境下读写各种 Avalon 端口、寄存器。

配合 HPS↔FPGA 的桥接，可以做一些有用的事情：

• 在 HPS 不正常启动时，从 FPGA 侧检查 DDR 控制器某些状态寄存器；
• 手工发起一些访问，看是否能正确到达 HPS 或 DDR 区域。

这些手段虽然不如 JTAG 直连 HPS 核心那样“直观”，但在没有高阶调试器的情况下，足够帮助定位大部分硬件层面的启动问题。

---

6. 小结

本篇围绕“最小 HPS 系统”的软件与启动部分，完成了从抽象到落地的闭环：

• 搭建在第 3 篇基础上的自定义硬件，准备 FSBL / U‑Boot / Linux / 根文件系统等软件组件；
• 利用 Quartus 的 Programming File Generator，将 sof + 各种镜像 打包成 jic 并烧录到 Flash；
• 上电通过串口观察完整启动过程，确认 DDR 和启动链路正常；
• 利用 Signal Tap + JTAG‑to‑Avalon / System Console，在必要时对 HPS 启动相关信号做“间接观测”和寄存器级调试。

到这里，一个不依赖官方 GSRD，仅依赖芯片和板卡本身的最小 HPS 系统已经打通。从工程实践的角度看，它具备了：

• 可移植到不同自定义板卡的通用性；
• 足够精简的 IP 结构（HPS + DDR），便于分析和维护；
• 后续可以逐步在 FPGA 侧挂载自定义逻辑，通过 HPS↔FPGA 桥接进行控制和数据交互。
