功能介绍

当硬件连接器接通连接网线，接通公网后，即可通过控制台进行网络配置的管理，实现远程、集中配置下发。

操作说明

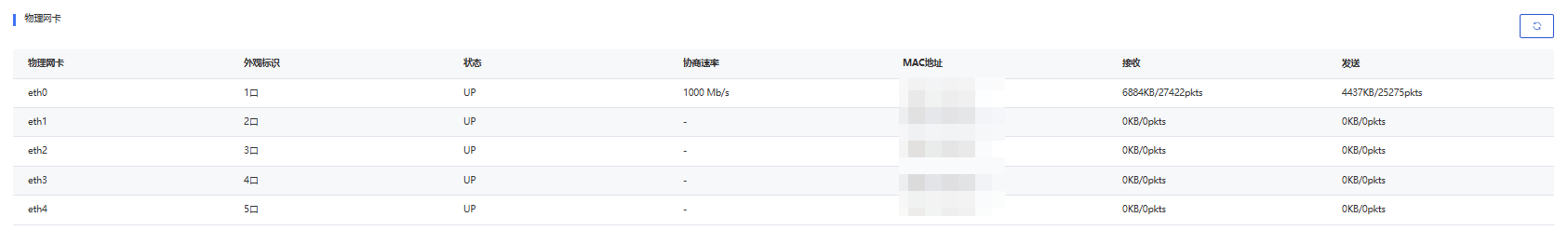

展示硬件连接器上报的物理网卡信息，包括状态、协商速率、MAC地址、接收报文字节/包数、发送报文字节/包数。

点击刷新按钮，将获取最新的物理网卡信息。

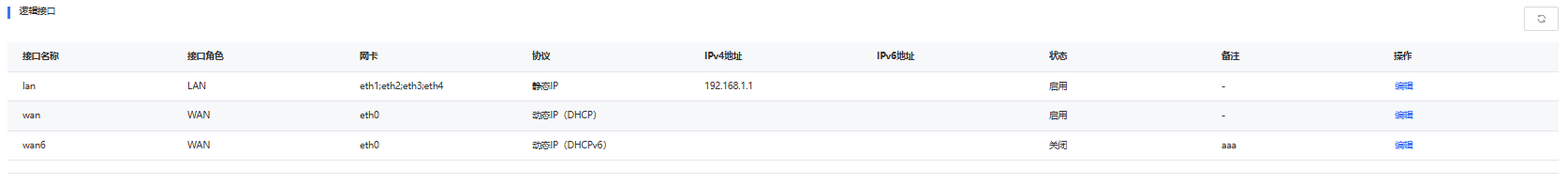

系统初始配置会创建3个逻辑接口，接口名称分别为lan、wan、wan6。

wan和wan6默认将绑定物理网卡eth0；剩余的物理网卡作为bridge绑定到lan口。

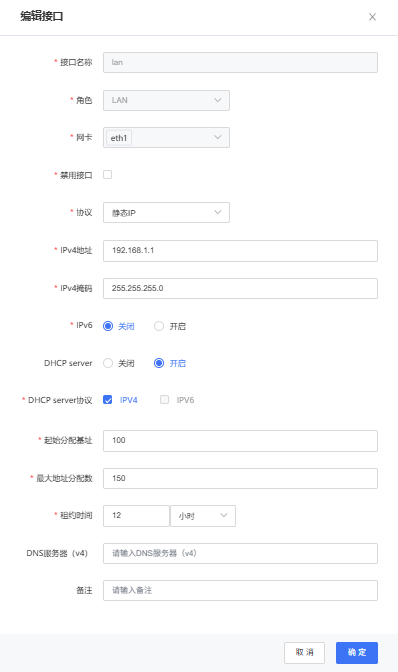

配置项	说明
接口名称	lan为系统默认生成的接口名称，不允许修改
角色	lan口的角色为LAN，即作为连接内网的接口，不允许修改
网卡	系统将未被绑定的接口作为bridge关联到lan口，不允许修改
禁用接口	勾选禁用接口，即临时停止收发数据，不再处理流量。通用用于调试、安全或网络架构调整等场景
协议	支持静态IP
IPv4地址	配置接口的IPv4地址，默认为192.168.1.1
IPv4掩码	配置接口的IPv4掩码，默认为255.255.255.0
IPv6	如果需要设置IPv6地址，可开启。默认为关闭
IPv6地址	开启IPv6开启后，需配置IPv6地址及前缀长度，如：2001:DB8:130F::9C0::/60
IPv6路由前缀	如要开启DHCP Server IPv6地址分配，需配置IPv6路由前缀，如：2001:DB8:130F::9C0::/60
DHCP Server	角色为LAN的接口支持开启DHCP Server，即为下联的终端自动分配IP地址及DNS
DHCP Server协议	支持勾选IPv4、IPv6，可多选。如果勾选IPv6需开启IPv6并配置IPv6地址、IPv6路由前缀
起始分配基址	当DHCP Server勾选IPv4时，需配置起始分配基址
最大地址分配数	当DHCP Server勾选IPv4时，需配置最大地址分配注意最大地址分配数应该小于IPv4网段内可用的IP数
租约时间	当DHCP Server开启时，需配置租约时间
备注	自定义添加说明

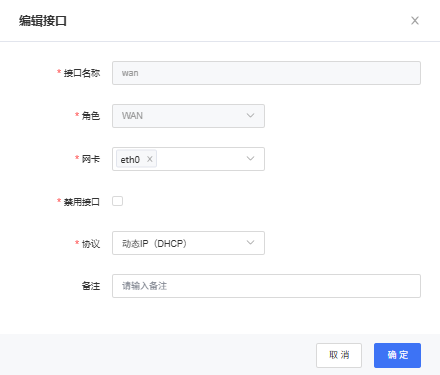

配置项	说明
接口名称	wan为系统默认生成的接口名称，不允许修改
角色	wan口的角色为WAN，即作为连接互联网的接口，不允许修改
网卡	默认绑定物理网卡eth0，允许修改
禁用接口	勾选禁用接口，即临时停止收发数据，不再处理流量。通用用于调试、安全或网络架构调整等场景
协议	默认为动态IP（DHCP），支持修改为动态IP（DHCPv6）、静态IP、PPPOE 当设置为静态IP，需要配置IPv4地址、IPv4掩码、IPv4网关、首选DNS，IPv6和备选DNS为选配当设置PPPOE，需要配置用户名、密码
备注	自定义添加说明

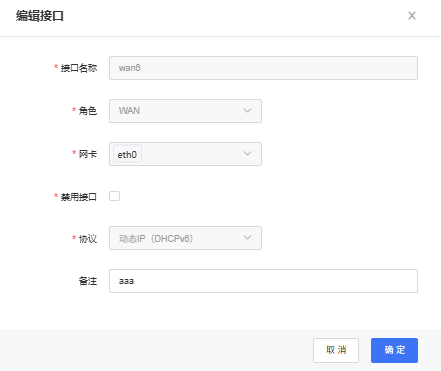

配置项	说明
接口名称	wan6为系统默认生成的接口名称，不允许修改
角色	wan6口的角色为WAN，即作为连接互联网的接口，不允许修改
网卡	wan6的网卡和wan保持一致，不允许修改
禁用接口	勾选禁用接口，即临时停止收发数据，不再处理流量。通用用于调试、安全或网络架构调整等场景
协议	默认为动态IP（DHCPv6），不允许修改
备注	自定义添加说明

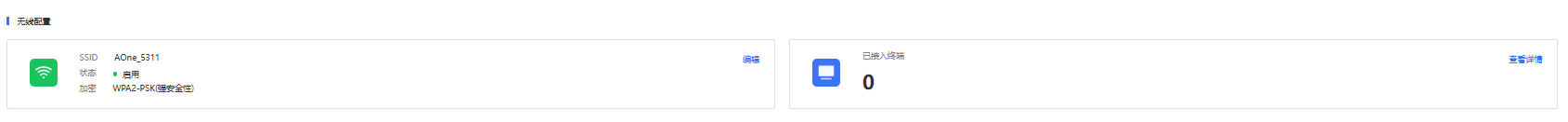

针对带有无线模块的硬件，支持进行无线配置的管理。

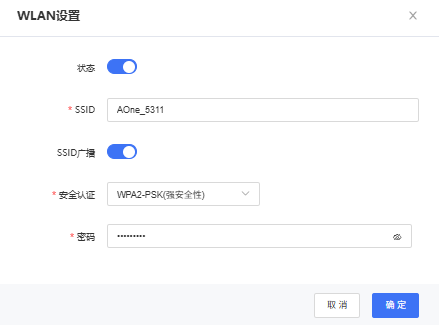

配置项	说明
状态	开启或关闭无线网络
SSID	配置无线网络名称，用于区分不同的Wi-Fi网络
SSID广播	开启SSID广播，设备在搜索Wi-Fi时会显示SSID
安全认证	支持WPA2-PSK(强安全性)、WPA-PSK(弱安全性)、无加密(开放网络)
密码	当安全认证选择WPA2-PSK(强安全性)、WPA-PSK(弱安全性)时，需要配置密码

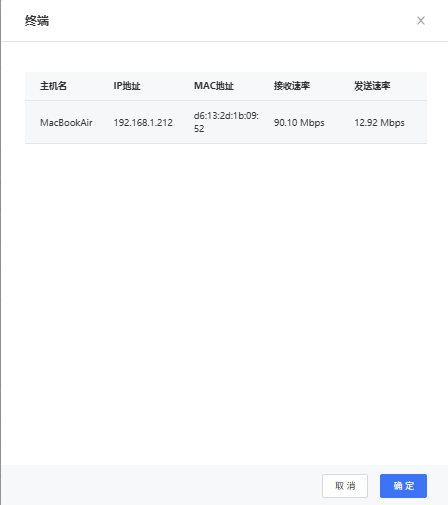

点击可查看当前接入该无线网络的终端设备信息。

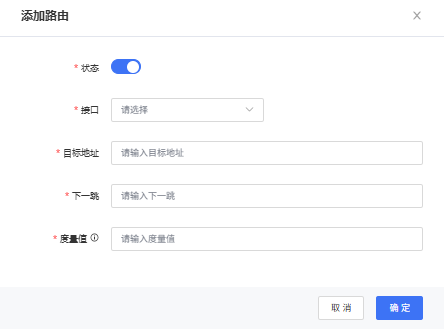

支持通过控制台下发IPv4静态路由、IPv6静态路由。

配置项	说明
状态	关闭则不向硬件连接器下发该路由配置
接口	选择路由配置需要生效的逻辑接口
目标地址	配置目标地址
下一跳	配置下一条地址
度量值	路由将按照最长掩码长度进行匹配。当目标地址一样时，按照度量值进行优先级匹配度量值越小，优先级越高

支持通过控制台下发恢复出厂指令，将硬件连接器恢复为出厂的软件版本以及恢复初始网络配置。

硬件连接器的与集群的绑定关系，不受影响。
