功能入口

查看该租户下所有调用链路中某个的链路详情

1. 选择目标资源池，并登录APM组件控制台。
2. 在左侧导航栏中选择「 调用链查询 」。

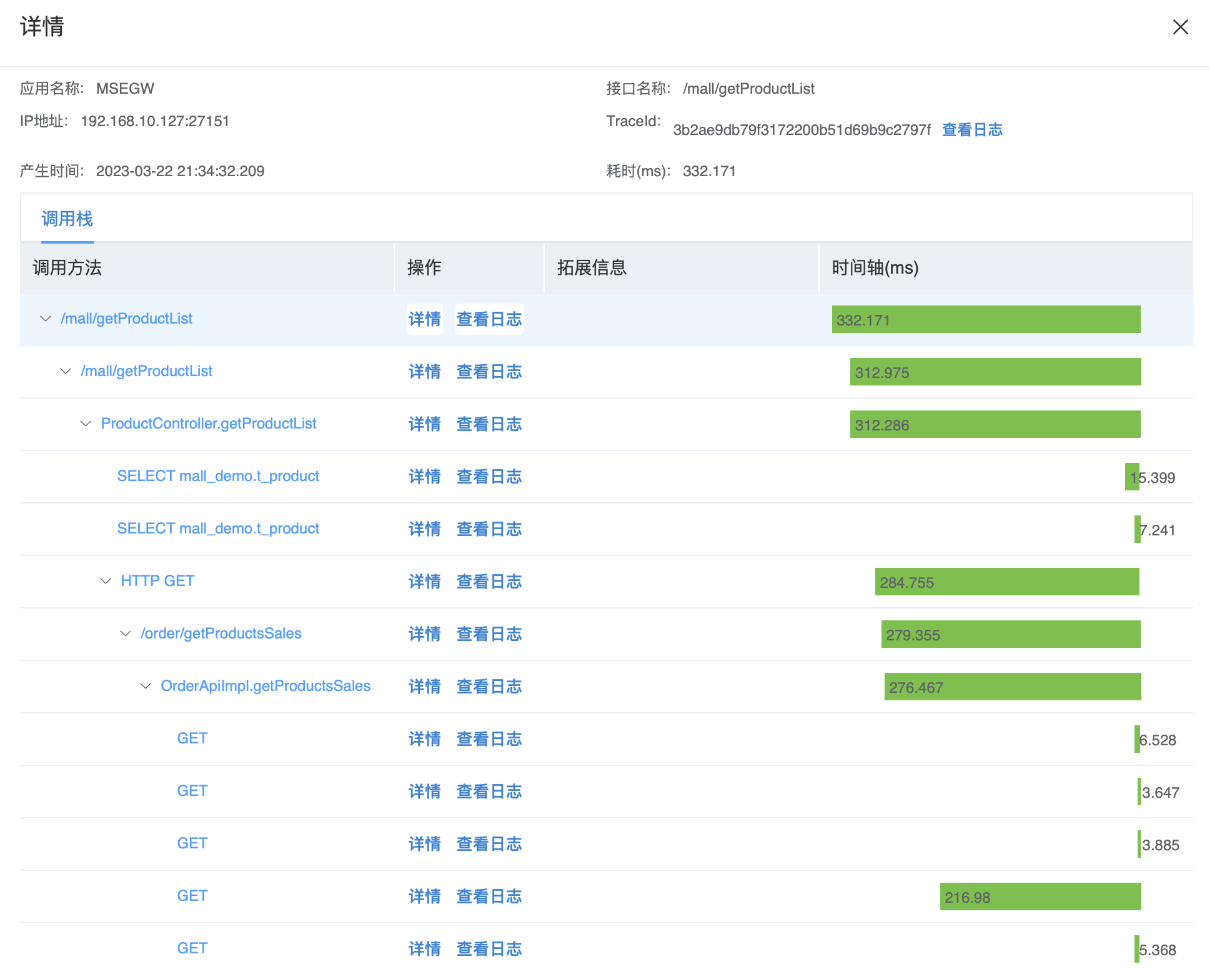

3. 点击「 TraceID 」，打开Trace详情弹窗。

查看应用/agent相关的调用链路中某个的链路详情

1. 选择目标资源池，并登录APM组件控制台。
2. 在左侧导航栏中选择「 应用列表 」。
3. 在应用列表中选择您想查看的应用，点击「 应用名称 」打开新的应用详情链接。
4. 在左侧导航栏中选择「 调用链查询 」查看该应用实例/接口的调用链信息。
5. 点击「 TraceID 」，打开Trace详情弹窗。

查看应用实例/接口相关的调用链路中某个的链路详情

1. 选择目标资源池，并登录APM组件控制台。
2. 在左侧导航栏中选择「 应用列表 」。
3. 在应用列表中选择您想查看的应用，点击「 应用名称 」打开新的应用详情链接。
4. 在左侧导航栏中选择「 应用详情 」或「 接口调用 」，您可以在应用详情页面切换至「 调用链查询 」页签，在左侧关键指标中 选择不同的应用实例/接口 ，可查看该应用实例/接口相应的概览信息。
5. 点击「 TraceID 」，打开Trace详情弹窗。

功能说明

基础信息

• 应用名称 ：显示当前选中的“调用方法”所属的应用的名称。
• 接口名称 ：显示当前选中的“调用方法”所属的接口的名称。
• IP地址 ：显示当前选中的“调用方法”所属的应用实例的IP地址。
• TraceID ：显示TraceID，当前调用链的唯一标识。点击「查看日志」打开“云日志服务-检索分析”页面。
• 产生时间 ：发起调用的时间点。
• 耗时 ：显示当前选中的「调用方法」从发起调用到返回结果的时间。

调用栈

以调用树的方式显示具体的调用信息。

• 调用方法 ：显示调用方法名称。
• 操作 ：
  • 详情：点击详情，打开该调用方法的拓展信息弹窗。显示Agent、http、主机、Process、Thread、DB、Messaging、目标服务信息。
  • 查看日志：点击打开“云日志服务-检索分析”页。
• 拓展信息 ：当该调用存在异常/错误信息时，会在此处显示异常堆栈信息。
• 时间轴 ：以时间轴的形式显示各个调用方法的耗时。

拓展信息

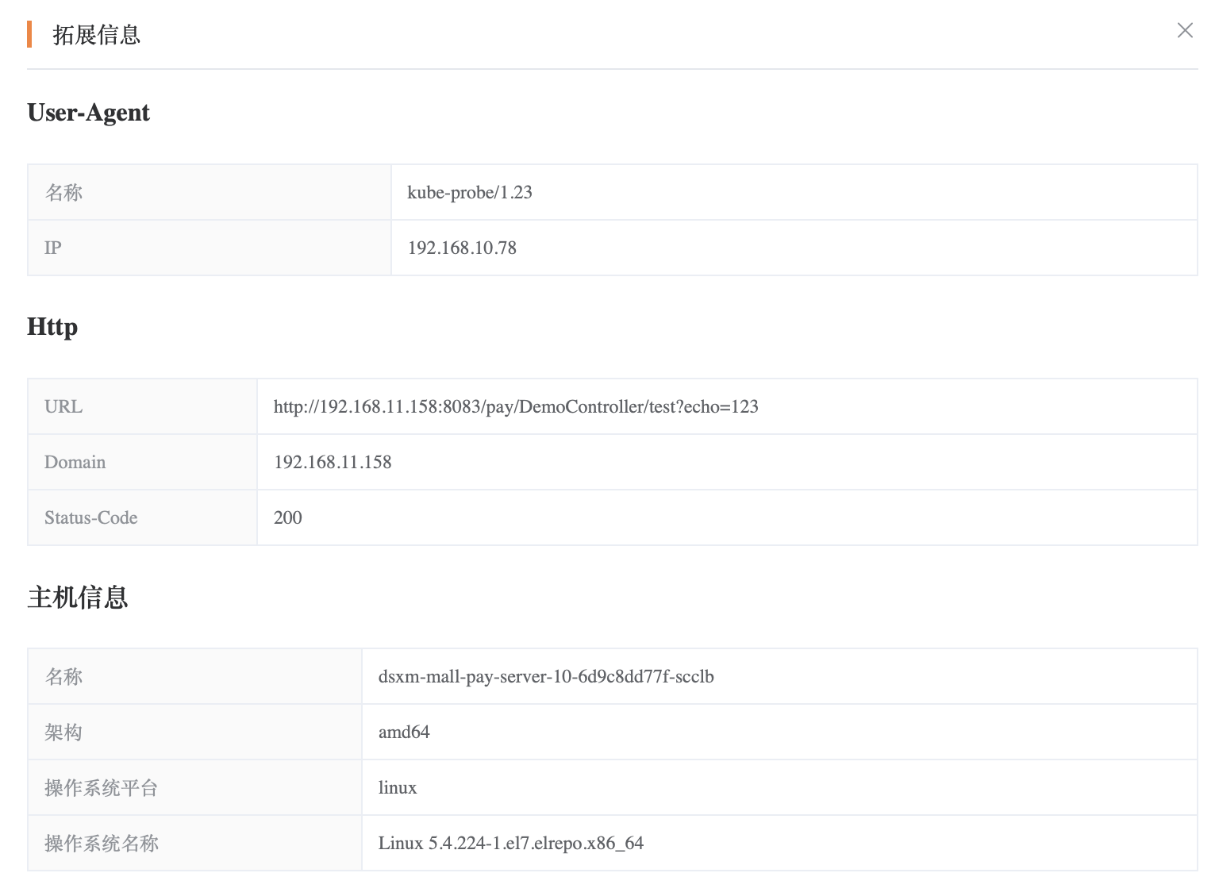

点击「详情」按钮，打开弹窗如下。

显示该方法其他相关信息，包括

User-Agent

• 名称 ：接入该应用的探针名称。
• IP ：该探针接入的应用实例的主机IP。

Http

• URL （Uniform Resource Locator）：统一资源定位符，是一种用于标识互联网上资源的地址，包括协议类型、主机名、端口号、路径和查询参数等信息。
• Domain （域名）：是指互联网中的机器和服务的名称，类似于电话号码的概念。域名由多个部分组成，按照从右到左的顺序，依次表示顶级域名、二级域名、三级域名等。
• Status-Code （状态码）：是指HTTP服务器返回给客户端的响应状态码，用于表示请求的处理结果。
  • 5xx：服务器异常，服务器在处理请求的过程中发生错误。
  • 4xx：客户端异常，请求包含语法错误或无法完成请求。
  • 3xx：重定向问题，需要进一步操作。
  • 2xx：成功，服务器成功接收请求并执行。
  • 200：请求成功。

主机信息

• 名称 ：主机的名称，通常是由用户指定的一个字符串，用于标识主机的身份。
• 架构 ：指主机的硬件架构，如x86、x86_64、ARM等。
• 操作系统平台 ：指主机所使用的操作系统的平台，如Windows、Linux、macOS等。
• 操作系统名称 ：指主机所使用的具体操作系统的名称和版本号，如Windows 10、Ubuntu 20.04 LTS、macOS Big Sur等。

Process（进程）是指正在运行的一个程序的实例

• Pid （Process ID）：进程的唯一标识符，是一个由操作系统分配的整数，用于标识系统中的不同进程，每个进程都有一个不同的PID。
• Command-Line （命令行）：是指启动进程时指定的命令行参数，包括程序的路径、参数等信息。它是一个字符串，可以通过操作系统提供的接口获取到。

Thread（线程）是指进程中的一个执行单元

• ID （Thread ID）：线程的唯一标识符，是一个由操作系统分配的整数，用于标识系统中的不同线程。每个线程都有一个不同的ID。
• Name （线程名）：是指用户指定的线程名称，用于标识线程的身份。线程名称可以方便用户在程序中进行调试和监控。

DB（数据库）

• Connection-String （连接字符串）：是指连接到数据库所需要的信息，包括主机名、端口号、用户名、密码等。它是一个字符串，用于在程序中建立到数据库的连接。
• Operation （操作）：是指对数据库执行的操作，包括查询、插入、更新、删除等。它是一个字符串，用于表示当前执行的数据库操作。
• Instance （实例）：是指数据库的实例名，用于标识不同的数据库实例。它是一个字符串，通常是在建立数据库连接时指定的。
• Type （类型）：是指数据库的类型，包括关系型数据库、非关系型数据库等。它是一个字符串，用于表示当前使用的数据库类型。
• Statement （语句）：是指在数据库中执行的SQL语句，包括查询语句、插入语句、更新语句、删除语句等。它是一个字符串，用于表示当前执行的SQL语句。
• User （用户）：是指对数据库进行操作的用户，包括数据库管理员、应用程序用户等。它是一个字符串，用于表示当前执行操作的用户。

Messaging（消息传递）是指在分布式系统中，通过消息传递实现不同组件之间的通信。

• System （消息系统）：是指消息传递所使用的消息系统，如Apache Kafka、RabbitMQ、ActiveMQ等。它是一个软件系统，用于实现异步消息传递。
• Operation （操作）：是指对消息执行的操作，包括发送、接收、确认等。它是一个字符串，用于表示当前执行的操作。
• Destination-Kind （目标类型）：是指消息的目标类型，包括队列（Queue）和主题（Topic）两种。队列用于点对点的消息传递，主题用于发布-订阅模式的消息传递。它是一个字符串，用于表示当前消息的目的地类型。

目标服务（Target Service）是指客户端需要访问的远程服务。

• 名称 （Name）：是指目标服务的名称，用于唯一标识服务。它是一个字符串，通常由服务提供方指定，并在服务注册中心中注册。
• 类型 （Type）：是指目标服务的类型，用于表示服务的功能类别。例如，Web服务、消息队列服务、数据库服务等。它是一个字符串，通常由服务提供方指定。
• 实例 （Instance）：是指目标服务的实例，用于标识不同的服务实例。在分布式系统中，通常会有多个服务实例提供相同的服务。它是一个字符串，通常由服务注册中心分配。
