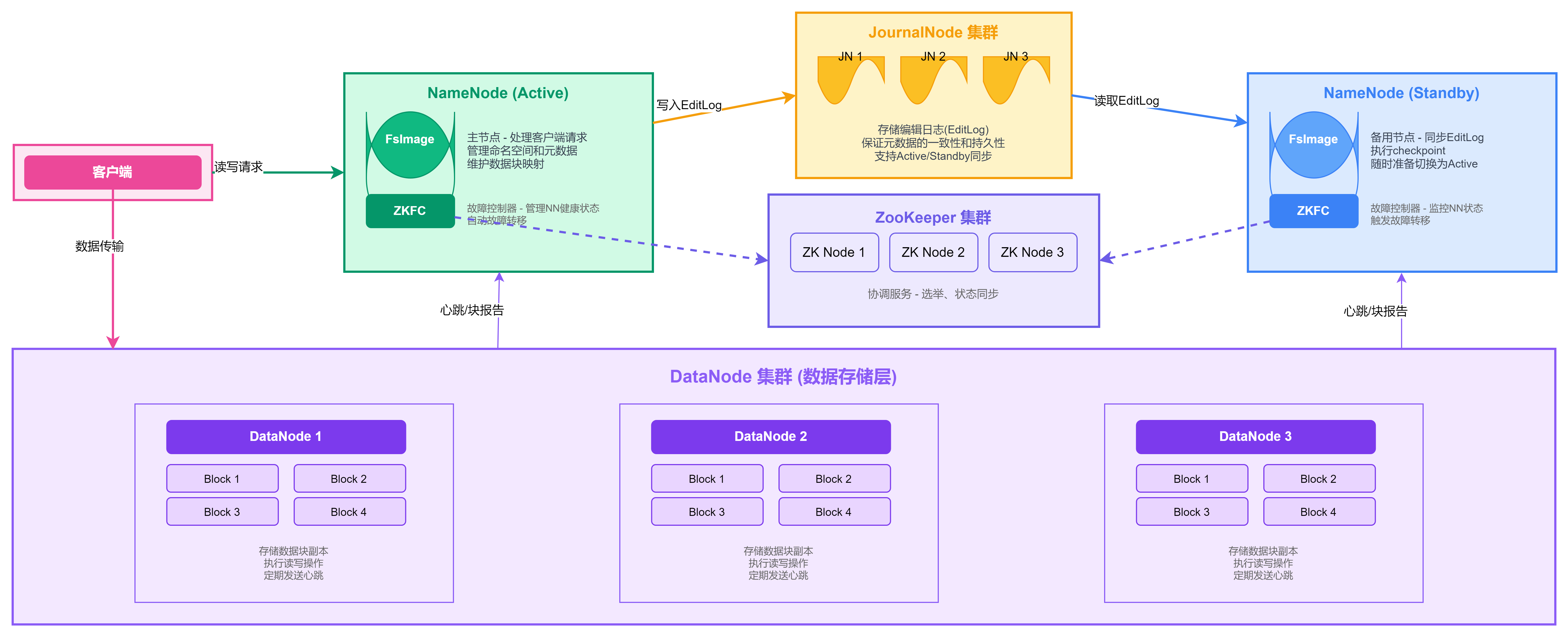

HDFS（分布式文件系统）是Hadoop核心组件，专为大规模数据存储设计。它将文件切分成多个数据块（默认256MB），分布式存储在集群的多个节点上，并通过冗余复制（默认3副本）保证数据可靠性。整体架构图如下：

NameNode

NameNode是HDFS的主节点，负责管理文件系统的命名空间（Namespace）和客户端对文件的访问。它维护着整个文件系统的元数据，包括文件和目录的层次结构、文件与数据块的映射关系、每个文件的数据块副本存储位置等。

核心职责

• 维护文件系统的命名空间（文件、目录、块的元数据）。

• 管理客户端对文件的读/写请求。

• 维护数据块与DataNode之间的映射关系。

• 处理DataNode的注册和心跳。

• 管理文件系统的命名空间和访问控制。

• 协调数据块的复制和均衡操作。

JournalNode 集群

存储NameNode的编辑日志（EditLog），确保元数据的一致性和持久性。

核心职责

• 接收Active NameNode写入的EditLog。

• 提供Standby NameNode读取EditLog进行状态同步。

• 通常部署奇数个节点（如3个）以支持过半写入。

• 即使Active NameNode故障，EditLog仍然可用。

Checkpoint

主要用于定期合并编辑日志（EditLog）到文件系统镜像（FsImage）中，以减少NameNode重启时的恢复时间。

DataNode

DataNode是HDFS的数据节点，负责管理存储在其上的实际数据，并定期向NameNode发送心跳和数据块报告。

核心职责

• 存储和管理数据块（Block）。

• 执行客户端的数据读写请求。

• 定期向NameNode发送心跳和数据块状态报告。

• 在NameNode的指导下进行数据块的复制。

• 参与数据均衡操作。

• 处理数据块的校验和修复。

ZooKeeper 集群

协调服务，用于Leader选举和状态同步。

核心职责

• 协助ZKFC进行故障转移决策。

• 维护集群状态信息。

• 提供分布式协调能力。

ZKFC (ZooKeeper Failover Controller)

故障控制器，每个NameNode节点都有一个ZKFC进程。

核心职责

• 监控NameNode的健康状态。

• 定期检查NameNode是否正常运行。

• 当检测到Active节点故障时，自动触发故障转移。

• 管理NameNode在ZooKeeper中的注册和会话。
