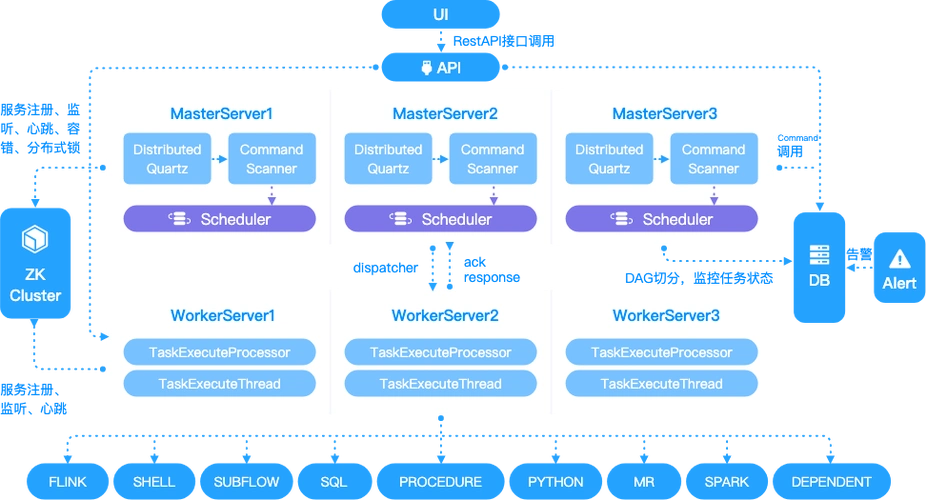

系统架构图

架构角色说明

1、MasterServer

MasterServer采用分布式无中心设计理念，主要负责 DAG 任务切分、任务提交监控，并同时监听其他MasterServer和WorkerServer的健康状态。 MasterServer服务启动时向ZooKeeper注册临时节点，通过监听ZooKeeper临时节点变化来进行容错处理。 MasterServer基于Netty提供监听服务。

2、WorkerServer

WorkerServer也采用分布式无中心设计理念，主要负责任务的执行和提供日志服务。 WorkerServer服务启动时向ZooKeeper注册临时节点，并维持心跳。 WorkerServer基于Netty提供监听服务。

3、ZooKeeper

ZooKeeper服务，系统中的MasterServer和WorkerServer节点都通过ZooKeeper来进行集群管理和容错。另外系统还基于ZooKeeper进行事件监听和分布式锁。

4、ApiServer

API接口层，主要负责处理前端Web UI层的请求。该服务统一提供Rest API向外部提供请求服务。

5、Web UI

系统的前端页面，提供系统的各种可视化操作界面。

6、AlertServer

提供告警服务，通过告警插件的方式实现丰富的告警手段。
