综述
工作流（Workflow）是预先编排好的一系列任务流程。工作流监听特定对象存储路径，在文件上传监听路径后触发消息通知，按照预设的工作流程执行转码、截图、审核等任务动作。每个动作都可以实现多任务并发，一进多出。

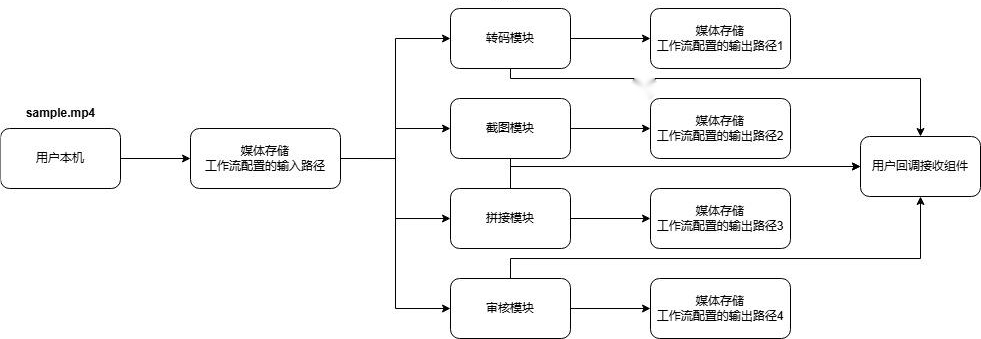

下图阐释了一个样例文件sample.mp4从本机上传至对象存储桶的监听路径后触发工作流事件的完整流程。
用户本机的文件sample.mp4通过SDK、用户控制台或第三方S3工具上传至媒体存储。在文件完成传输完成后，媒体存储根据工作流的配置判断后，会生成一个事件通知。判断的依据主要为：
（1）该文件是否上传至工作流配置的监听路径下。注意，如果文件实际上传路径深于监听路径，也是可以触发事件的。例如监听目录为input/，而文件实际上传至input/path1/path2/sample.mp4。
（2）该文件的扩展名是否在工作流支持的文件类型范围内。注意，媒体存储仅判断该文件扩展名是否在支持列表内（不区分大小写）。因此如果文件不包含扩展名，或者扩展名不正确，均不能正常触发工作流事件。
（3）该工作流是否已经启用。
工作流接收到媒体存储的事件通知后，会根据监听路径匹配的工作流配置，产生特定的处理指令发送给各功能模块。
各功能模块在完成任务后，会执行以下操作（1）将执行产生的数据文件（视频、截图等）回写至工作流配置的输出路径下；（2）按照工作流（或全局回调）配置的回调路径，将任务结果（JSON格式）以HTTP POST方法发送至指定回调地址。
用户接收回调事件后处理后续业务流程。
新建工作流
操作步骤
进入媒体存储控制台，选择左侧导航栏的【媒体处理】–【工作流管理】可打开工作流的配置页面，列表中展示各字段说明如下：
| 一级选项 | 二级选项 | 取值样例 | 说明 |
|---|---|---|---|
| 工作流ID | 100100000440 | 工作流ID，用作媒体处理系统内的标识，在媒体处理系统内全局唯一。 | |
| 工作流名称 | 工作流测试 | 工作流的可读化名称。 | |
| 状态 | 已启用 | 当前工作流的启用状态。【已停用】代表当前工作流未启用，当有文件写入时不触发动作；【已启用】代表当前工作流处于激活状态，当有文件写入时会触发动作。 | |
| 创建时间 | 2023-07-10 16:12:37 | 工作流的创建时间。 | |
| 修改时间 | 2023-07-10 16:12:37 | 工作流的修改时间。 | |
| 操作 | 详情 | 当前工作流的配置细节。 | |
| 操作 | 启用 | 当该工作流处于停用状态时，点击可启用该工作流。 | |
| 操作 | 停用 | 当该工作流处于启用状态时，点击可停用该工作流。 | |
| 操作 | 修改 | 当该工作流处于停用状态时，点击对该工作流的动作部分进行修改。 | |
| 操作 | 删除 | 当该工作流处于停用状态时，点击将删除该工作流。 |
当用户点击该页面左上角的【新建工作流】时，可进入工作流新建页面。创建一条合法工作流，总共有两个步骤：
步骤一：输入设置
在该页面，您需填入数据字段说明：
| 一级选项 | 二级选项 | 是否必填 | 说明 |
|---|---|---|---|
| 工作流名称 | 是 | 用户需要为该工作流起一个容易记忆、标识的名称。该名称需要遵循以下规则：中英文字符、数字、下划线和短横线“-”，不超过20位。 | |
| 备注 | 否 | 用户可以在备注栏补充关于该工作流的一些细节描述，供管理使用。总字数长度不超过200字即可。 | |
| 工作流回调 | 否 | 用户可以为该工作流配置一个专属的回调地址，专门用于接收该工作流产生的所有动作事件。关于该回调配置的详细说明，可查阅【回调通知】。 | |
| 输入 | 资源池名称 | 是 | 存储桶所在的存储资源池位置。 |
| 输入 | 存储桶 | 是 | 存储桶名称，您可以在下拉框找到媒体存储资源池的所有存储桶名称。如果是子账户配置，此处需要准确填写存储桶名称，无下拉选项。 |
| 输入 | 对象路径 | 是 | 该工作流的动作触发入口。当有文件写入到该路径时，将会触发后续的工作流动作。请注意路径的命名规范。输入路径默认需以"/"结尾，表示一个“目录”。如用户在工作流配置中未输入"/"，系统会自动为用户补全。 |
| 输入 | 媒体类型 | 是 | 写入上述对象路径的文件，媒体处理将会根据本设置项预设的文件类型决定是否触发工作流动作。您需要确保写入的文件扩展名在该媒体类型支持的范围内。 目前视频支持的格式包括：wmv,mpg,mts,wav,webm,m4v,ogg,mp4,flv,mp3,rmvb,avi,mov,mpeg,mkv,3gp,ts等格式文件。 目前音频支持的格式包括：wma,mp3,aac,m4a,flac,ogg,wav等。 |
注意
该页面配置的信息在工作流完成后输入部分的信息不可再修改，请注意确保信息准确。
请注意本步骤配置的输入路径不要跟下一步的输出路径重复，否则可能造成循环触发造成您的经济损失。
资源池名称+存储桶+输入路径的组合在租户级别全局唯一，因此不允许出现多条工作流中出现这三个参数完全一致的情况
步骤二：动作设置
在步骤一配置完成后，点击【下一步】进入动作设置的配置页面。
在该页面，您可以为工作流配置转码、截图、审核、拼接四种动作。当上一步的输入路径写入文件后，这里配置的动作会并行触发。您可以根据这个机制，实现一次写入，所有动作同步完成的效果，提升处理效率。除了审核动作外，其他动作都支持配置0-N条平行子配置，但这四个动作中至少需要配置一个。在每个动作的左上角，点击【添加配置】均可增加一条相关配置，具体的配置说明可参考以下表格。
转码动作配置：
| 配置项 | 是否必填 | 说明 |
|---|---|---|
| 转码模板 | 是 | 当输入文件符合步骤一的输入配置时，将按照该转码模板执行转码动作。相关模板的配置可参考【转码模板】。 |
| 水印模板 | 否 | 在执行转码时，如果需要对转码后视频叠加水印，可配置水印模板。相关模板的配置可参考【水印模板】。 |
| 资源池名称 | 是 | 转码后输出文件的存储区域。 |
| 输出Bucket | 是 | 转码后输出文件的存储桶名称，需要是媒体存储桶。 |
| 输出路径 | 是 | 转码后输出文件的在存储桶内的路径前缀。 请注意此路径不要跟上一步的输入路径相同。 输出路径默认需以"/"结尾，表示一个“目录”。如用户在工作流配置中未输入"/"，系统会自动为用户补全。 |
| 命名规则 | 是 | 输出文件的命名规律。为了避免同名文件产生的标识混乱，同时建立输入、输出文件的关联，媒体处理在此引入两个文件名变量{input}和{follow_input}。 其中{input}代表输入文件的文件名部分（不包含扩展名）。{follow_input}代表输入路径后除扩展名以外的部分。 例如：用户在某桶的input/监听路径下，又新建了名为【pathA】的子目录。并在该子目录下上传了一个媒体文件sample.mp4，其完整输入路径为 "input/pathA/sample.mp4"。 则在输出路径产生的输出文件中，{input}代表了“sample”部分。而{follow_input}代表了"pathA/sample"部分。 此处{input}和{follow_input}变量，您必须任意选择其中一种。也可以在此基础上添加其他允许字符（包括数字、英文、中文、英文点号、下划线、短横线），以匹配业务需求。 |
| ACL权限 | 是 | 输出文件的ACL权限。您可以选择【公共读】或者【私有】。请注意，文件的ACL权限和桶ACL权限作用范围不同。详情可查阅ACL权限的描述。 |
| 删除配置 | 否 | 删除当前配置。 |
截图动作配置
| 配置项 | 是否必填 | 说明 |
|---|---|---|
| 截图模板 | 是 | 当输入文件符合步骤一的输入配置时，将按照该截图模板执行截图动作。相关模板的配置可参考【截图模板】。 |
| 水印模板 | 否 | 在执行截图时，如果需要对截图图片叠加水印，可配置水印模板。相关模板的配置可参考【水印模板】。 |
| 资源池名称 | 是 | 截图后输出文件的存储区域。 |
| 输出Bucket | 是 | 截图后输出文件的存储桶名称，需要是已经媒体存储桶。 |
| 输出路径 | 是 | 截图后输出文件的在存储桶内的路径前缀。 请注意此路径不要跟上一步的输入路径相同。 输出路径默认需以"/"结尾，表示一个“目录”。如用户在工作流配置中未输入"/"，系统会自动为用户补全。 |
| 命名规则 | 是 | 输出文件的命名规律。为了避免同名文件产生的标识混乱，同时建立输入、输出文件的关联，媒体处理在此引入两个文件名变量{input}和{follow_input}。 其中{input}代表输入文件的文件名部分（不包含扩展名）。{follow_input}代表输入路径后除扩展名以外的部分。 例如：用户在某桶的input/监听路径下，又新建了名为【pathA】的子目录。并在该子目录下上传了一个媒体文件sample.mp4，其完整输入路径为 "input/pathA/sample.mp4"。 则在输出路径产生的输出文件中，{input}代表了“sample”部分。而{follow_input}代表了"pathA/sample"部分。 此处{input}和{follow_input}变量，您必须任意选择其中一种。也可以在此基础上添加其他允许字符（包括数字、英文、中文、英文点号、下划线、短横线），以匹配业务需求。 由于截图任务可能会产生一系列图片，因此在实际输出的图片文件，将会以{input}或{follow_input}为前缀，叠加模版ID和截图时间点生成图片名称。 例如命名规则为{input}_snap，实际截图任务产生了10张图片，截图从0秒开始，每张截图间隔5秒，截图模版ID100000000049，则这10张图片将以{input}_snap_100000000049-00.0.jpg、{input}_snap_100000000049-05.0.jpg等进行编号。完整的图片列表可以通过订阅回调获得。 |
| ACL权限 | 是 | 输出文件的ACL权限。您可以选择【公共读】或者【私有】。请注意，文件的ACL权限和桶ACL权限作用范围不同。详情可查阅ACL权限的描述。 |
| 删除配置 | 否 | 删除当前配置。 |
审核动作配置
| 配置项 | 是否必填 | 说明 |
|---|---|---|
| 审核模板 | 是 | 当输入文件符合步骤一的输入配置时，将按照该审核模板执行审核动作。相关模板的配置可参考【审核模板】。 |
| 审核类型 | 是 | 审核的类型，目前仅支持【视频审核】。 |
| 资源池名称 | 是 | 审核后输出的审核截图和违规图片的存储区域。 |
| 输出Bucket | 是 | 审核后输出的审核截图和违规图片的存储桶名称，需要是媒体存储桶。 |
| 输出路径 | 是 | 审核后输出的审核截图和违规图片在存储桶内的路径前缀。 请注意此路径不要跟上一步的输入路径相同。 输出路径默认需以"/"结尾，表示一个“目录”。如用户在工作流配置中未输入"/"，系统会自动为用户补全。 |
| 命名规则 | 是 | 审核后输出的审核截图和违规图片的命名规律。请注意，该字段不允许修改。您需要遵循{input}_audit的命名规律。实际输出的图片文件，将会以{input}_audit自定义字段为前缀，叠加模版ID和截图时间点生成图片名称。例如某视频审核任务产生了10张图片，截图从0秒开始，每张截图间隔5秒，审核模版ID100000000049，则这10张图片将以{input}_audit_100000000049-00.0.jpg、{input}_audit_100000000049-05.0.jpg等进行编号。完整的图片列表可以通过订阅回调获得。 |
| ACL权限 | 是 | 输出文件的ACL权限。由于审核图片可能包含违禁内容，故此类文件不允许修改权限为公共读。 |
| 删除配置 | 否 | 删除当前配置。 |
拼接动作配置
| 配置项 | 是否必填 | 说明 |
|---|---|---|
| 拼接模板 | 是 | 当输入文件符合步骤一的输入配置时，将按照该拼接模板执行拼接动作。相关模板的配置可参考【拼接模板】。 |
| 水印模板 | 否 | 在执行拼接时，如果需要对拼接视频叠加水印，可配置水印模板。相关模板的配置可参考【水印模板】。 |
| 资源池名称 | 是 | 拼接后输出文件的存储区域。 |
| 输出Bucket | 是 | 拼接后输出文件的存储桶名称，需要是媒体存储桶。 |
| 输出路径 | 是 | 拼接后输出文件的在存储桶内的路径前缀。 请注意此路径不要跟上一步的输入路径相同。 输出路径默认需以"/"结尾，表示一个“目录”。如用户在工作流配置中未输入"/"，系统会自动为用户补全。 |
| 命名规则 | 是 | 输出文件的命名规律。为了避免同名文件产生的标识混乱，同时建立输入、输出文件的关联，媒体处理在此引入两个文件名变量{input}和{follow_input}。 其中{input}代表输入文件的文件名部分（不包含扩展名）。{follow_input}代表输入路径后除扩展名以外的部分。 例如：用户在某桶的input/监听路径下，又新建了名为【pathA】的子目录。并在该子目录下上传了一个媒体文件sample.mp4，其完整输入路径为 "input/pathA/sample.mp4"。 则在输出路径产生的输出文件中，{input}代表了“sample”部分。而{follow_input}代表了"pathA/sample"部分。 此处{input}和{follow_input}变量，您必须任意选择其中一种。也可以在此基础上添加其他允许字符（包括数字、英文、中文、英文点号、下划线、短横线），以匹配业务需求。 |
| ACL权限 | 是 | 输出文件的ACL权限。您可以选择【公共读】或者【私有】。请注意，文件的ACL权限和桶ACL权限作用范围不同。详情可查阅媒体存储（原 对象存储融合版）ACL权限的描述。 |
| 删除配置 | 否 | 删除当前配置。 |
| 判定条件 | 否 | 用户可以在工作流中，根据输入文件的metadata元数据信息决定是否执行拼接动作。例如当主文件播放时间大于1分钟以上，才执行拼接操作；或者当视频平均码率大于5Mbps以上视频，才进行拼接。用户可以在一个拼接动作中预设多个判定条件，当这多个判定条件同时满足时才触发该拼接动作。当前媒体处理支持的判定条件包括【播放时长】【视频高度】【视频宽度】【视频码率】。 |
最后点击【完成】按钮后，即可完成对当前工作流的创建。需要注意的是，新创建的工作流默认处于禁用状态，您需要在【工作流管理】页面点击【启用】激活当前工作流。
删除工作流
操作步骤
进入媒体存储控制台，选择左侧导航栏的【媒体处理】–【工作流管理】可打开工作流的配置页面（如下图所示）。在该页面选择一条工作流配置，如果当前工作流处于【启用】状态，您需要首先在操作栏点击【更多】-【停用】将该工作流置于停用状态，然后点击随后出现的【删除】按钮，即可删除该工作流。当该工作流删除后，与之相关的各类公共模版的关联检查也随之解除，您可以自行删除关联的公共模版。
修改工作流
操作步骤
进入媒体存储控制台，选择左侧导航栏的【媒体处理】–【工作流管理】可打开工作流的配置页面（如下图所示）。在该页面选择一条工作流配置，如果当前工作流处于【启用】状态，您需要首先在操作栏点击【停用】将该工作流置于停用状态，然后点击随后出现的【修改】按钮，即可修改该工作流。修改操作与新建操作流程步骤基本一致，此处不再赘述。需要注意一点，已经创建的工作流不允许修改步骤一中的输入部分，请在创建工作流时确保这部分内容的正确性。
