镜像描述
预装天翼云 SD-WAN智能网关软件版vCPE，支持客户快速部署入云服务。推荐配置：CPU 核数≥2， 内存≥4G、挂载弹性IP。仅对ECS的主网卡，并且选择使用自动分配IPv4地址，挂载弹性IP场景使用。
配置要求
本镜像推荐配置：vCPU≥2核，内存≥4G，系统盘≥40G。
免责说明
本公司发布的镜像作为SDWAN虚拟智能网关设备提供入云服务，仅供用户参考和使用。本公司不对因不当使用该镜像而导致的任何损害承担法律责任，用户应当确保其使用行为符合相关法律法规，并遵守相应协议。
实践指南
智能网关软件版（vCPE）是SD-WAN智能网关的软件镜像版，使用vCPE无需购买物理设备，vCPE作为镜像部署在云主机中，使云主机作为一个虚拟智能网关设备为用户提供更加灵活、便捷的入云服务。开通并部署vCPE后，用户可以通过SD-WAN智能网关控制台管理vCPE，并对其进行网络配置，将用户的网络接入云资源池。本文将为您介绍如何在云主机中部署vCPE镜像。
步骤一：开通SD-WAN 智能网关vCPE实例
登录天翼云，点击页面右上方“控制中心”，进入控制台。
单击管理控制台左上角的
选择区域。

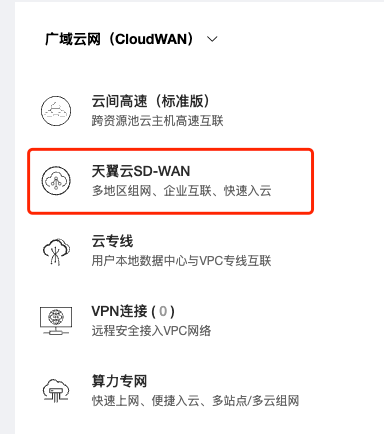

依次选择“广域云网（CloudWAN）”，单击“天翼云SD-WAN”，进入天翼云SD-WAN总览页面。
单击“智能网关”，在智能网关列表页面，单击“创建智能网关”按钮，进入创建智能网关页面。
根据页面提示配置参数，关键参数信息如下：
| 参数 | 描述 | 样例 |
|---|---|---|
| 实例名称 | 长度为1-64字符，以大小写字母或中文开头，可包含数字、"."、"_"、"-" | Test-01 |
| 组网方案 | 可选高性能核心网、互联网直连 | 高性能核心网 |
| 区域 | 所属位置信息 | 中国内地 |
| 基础带宽 | 带宽大小 | 5Mbps |
| 是否购买设备 | 可选是、否 | 是 |
| 网关形态 | 可选择硬件版、软件版 | 软件版 |
| 设备类型 | vCPE | vCPE |
| 使用方式 | 可选择单机、双机备份 | 单机 |
| 购买数量 | 购买智能网关的个数 | 1 |
| 购买时长 | 按需购买 | 1个月 |
| 企业项目 | 企业项目是一种云资源管理方式，企业项目管理服务提供统一的云资源按项目管理，以及项目内的资源管理、成员管理 | default |
提交订单，确认订单配置信息，勾选协议，确认下单并支付。
步骤二：开通云服务器
使用镜像市场-"标准VCPE镜像-CTyunOS2.0.1-X86 64位"镜像开通云主机。云主机配置要求：配置要求2c4g以上，推荐计算型云主机，网卡使用自动分配内网IPv4地址，并有用弹性IP，带宽大小根据需要设置。
登录天翼云，点击页面右上方“控制中心”，进入控制台。
单击管理控制台左上角的
选择区域。
点击计算-弹性云主机进入创建云主机页面。
单击右上角创建云主机进入云主机购买页面。
进行基础配置。
a. 根据业务需求配置“计费模式”、“地域”、“企业项目”、“虚拟私有云”、“实例名称”、“主机名称”等。
b. 选择规格。此处选择"CPU架构"为"X86计算"、分类可以选 "通用型"或"计算型"，推荐选用计算型。规格为2c4G以上。
c. 选择镜像。“镜像类型”选择“云镜像市场”，在云镜像市场中选择预置了vCPE的"标准VCPE镜像-CTyunOS2.0.1-X86 64位"镜像。d. 设置云盘类型和大小。此处选择"系统盘"为"通用型SSD"，40GB。
网络配置
设置网络，此处"网卡"选择“单网卡”，设置“自动分配内网地址”；"安全组"根据客户需求自行配置； "弹性IP"用于连通SDWAN POP接入点，带宽根据客户网络需求进行配置。
高级配置
设置高级配置，包括"登录方式"、"云主机组"、"用户数据"。用户数据需配置为vCPE实例的SN号。vCPE SN号信息可通过“天翼云SD-WAN控制台->目标智能网关详情页->基本信息模块”查看，操作步骤可参考：查看基本信息。
用户数据填写格式如下：
其中，CTCEXXXXXXXXXSN根据客户订购的vCPE实例SN号进行替换。
#!/bin/bash
echo "CTCEXXXXXXXXXSN" > /etc/serial_number
reboot -f确认配置信息并支付。
步骤三：激活vCPE实例
登录控制中心。
在控制中心页面左上角点击
，选择区域。
依次选择“广域云网（CloudWAN）”，单击“天翼云SD-WAN”，进入天翼云SD-WAN总览页面。
选择“智能网关”，单击目标智能网关vCPE实例“操作”列的“更多-激活”。
根据页面提示，配置私网网络地址。
单击“确定”，开始激活操作。
激活成功后，业务状态变为“已激活”。
步骤四：绑定SD-WAN网络实例
登录天翼云SD-WAN控制台。
选择“智能网关”，单击目标智能网关实例“操作”列的“绑定网络实例”。
根据页面提示，选择要加入的天翼云SD-WAN实例。
单击“确定”，完成智能网关实例绑定天翼云SD-WAN实例。
步骤五：创建互联
登录天翼云SD-WAN控制台。
选择“天翼云SD-WAN”，单击上述已经绑定的目标SD-WAN实例名称。
进入“设备互联”页签，单击“添加设备互联”。
根据页面提示，选择要建立互联关系的两个智能网关实例。
单击“确定”，完成在两个智能网关设备之间建联。
互联链路建立成功后，您可通过对端智能网关实例的下挂设备访问vCPE所在VPC下的云主机，测试是否连通。
